Лопатка статора турбомашины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Лопатка статора турбомашины, содержащая перо с волнообразным выступом на корыте, отличающаяся тем, что, с целью снижения потерь, волнообразный выступ расположен в прикорневой части пера, а его вершина расположена от входной кромки на расстоянии, составляющем 0,15 0,3 хорды пера.
Описание
Целью изобретения является снижение потерь в лопаточном аппарате турбомашины.

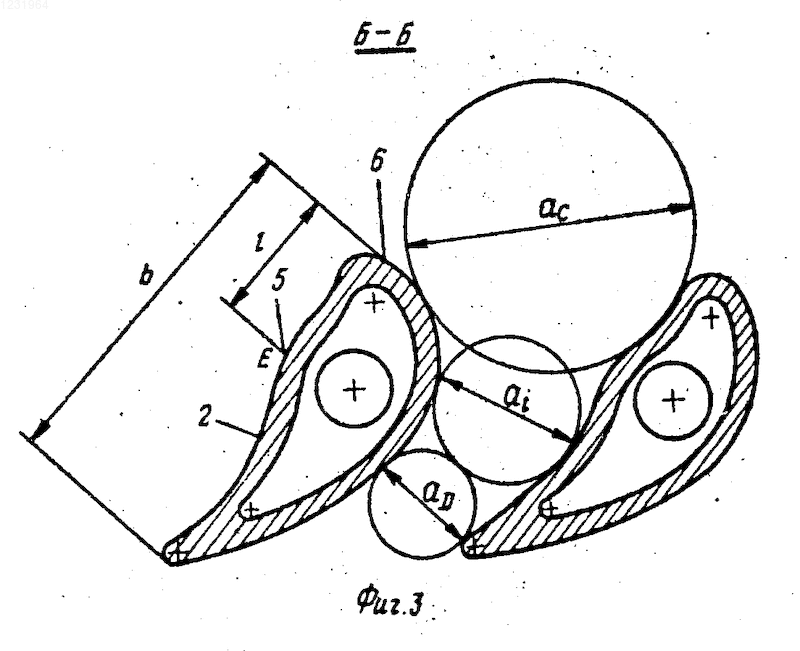

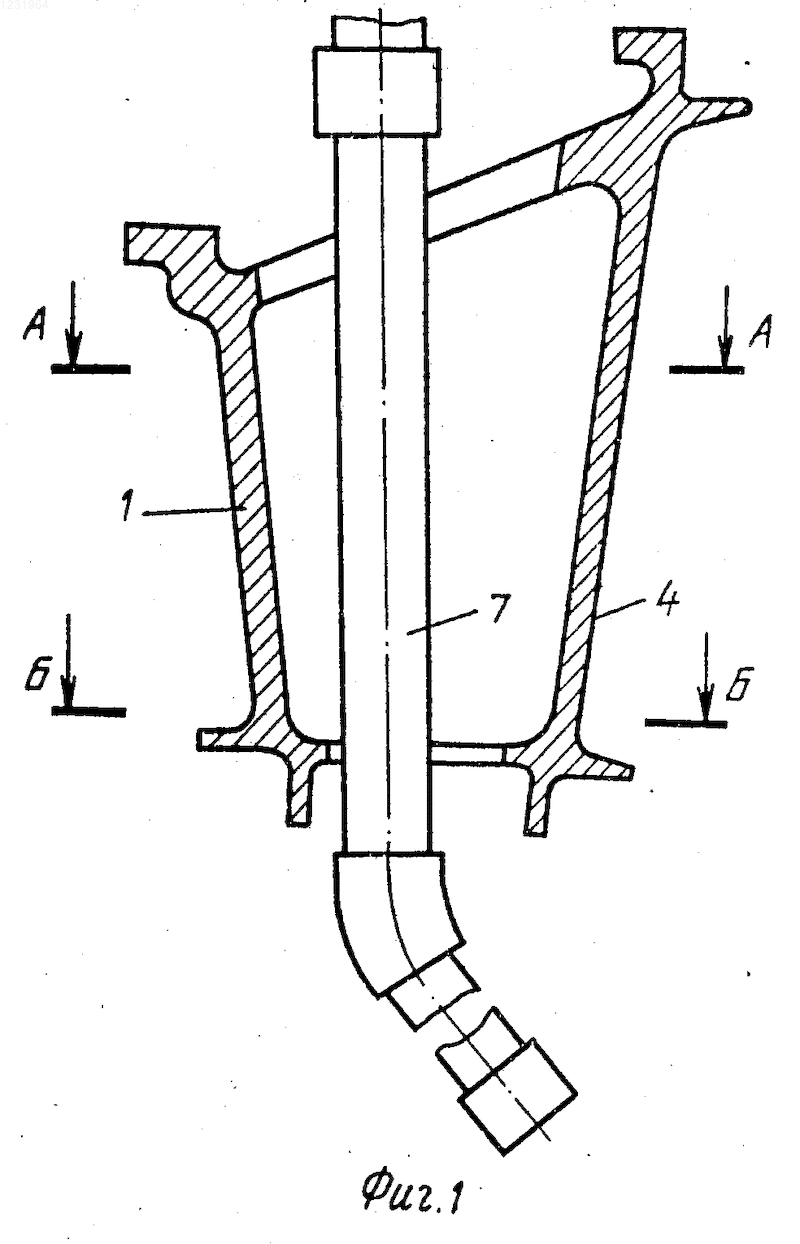

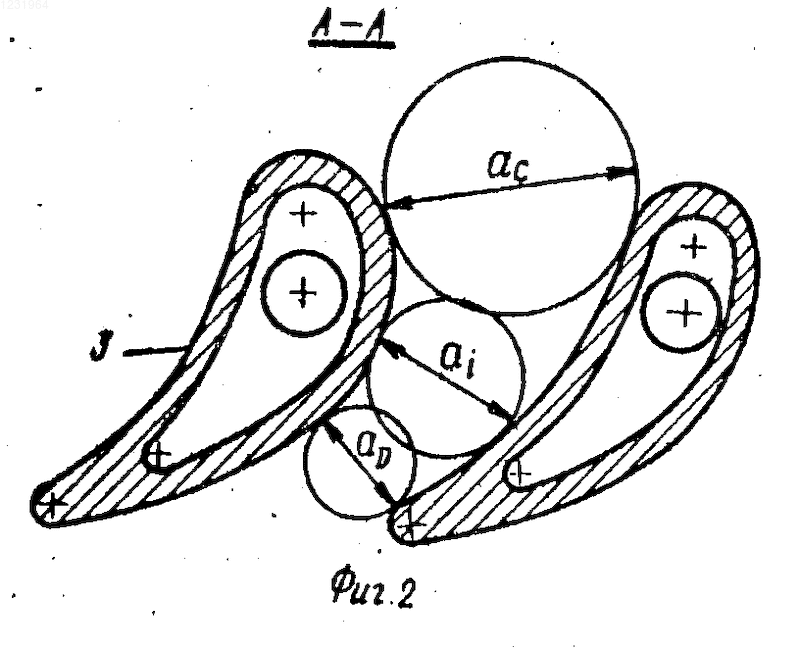

На фиг. 1 показана лопатка статора турбомашины, продольный разрез; на фиг.2 сечение по А-А на фиг.1; на фиг.3 сечение по Б-Б на фиг.1.
Лопатка статора турбомашины содержит перо 1 с волнообразным выступом 2 на корыте 3. Причем волнообразный выступ 2 расположен в прикорневой части 4 пера 1, а его вершина 5 расположена от входной кромки 6 на расстоянии l, составляющем 0,15-0,3 хорды b пера 1.
Внутри лопатки проходят коммуникации 7.
Лопатка статора турбомашины использована в качестве стойки с расположенной внутри ее коммуникацией 7. Чтобы обеспечить достаточное пространство для расположения коммуникации 7 в прикорневой части 4 пера 1 выполнен выступ 2. Для уменьшения гидравлических потерь выступ 2 выполнен волнообразным.
Выполнение волнообразного выступа только в прикорневой части пера позволяет снизить потери при обтекании профиля.
Лопатка статора турбомашины, содержащая перо с волнообразным выступом на корыте, о т л и ч а ю щ а я с я тем, что, с целью снижения потерь, волнообразный выступ расположен в прикорневой части пера, а его вершина расположена от входной кромки на расстоянии, составляющем 0,15-0,3 хорды пера.
Рисунки
Заявка
3788906/06, 11.09.1984
Анисимов Е. А, Мамаев Б. И
МПК / Метки
МПК: F01D 5/14
Метки: лопатка, статора, турбомашины
Опубликовано: 10.10.1996
