Устройство для фиксации
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1226753
Автор: Спицын
Формула
УСТРОЙСТВО ДЛЯ ФИКСАЦИИ двух поворотных одна относительно другой и установленных одна над другой деталей, содержащее фиксатор, установленный с возможностью перемещения в направлении гнезда, выполненного в обеих деталях, отличающееся тем, что, с целью повышения стабильности и точности фиксации, гнездо выполнено в форме четырехгранной пирамиды, диагональ основания и высота которой лежат в плоскости прилегания фиксируемых деталей, а фиксатор выполнен плавающим в плоскости, перпендикулярной к направлению его перемещения, при этом наружная поверхность фиксатора выполнена в виде конической поверхности вращения.
Описание
Целью изобретения является повышение стабиильности и точности фиксации механизмом с минимальным количеством деталей, не требующих высокоточной обработки.

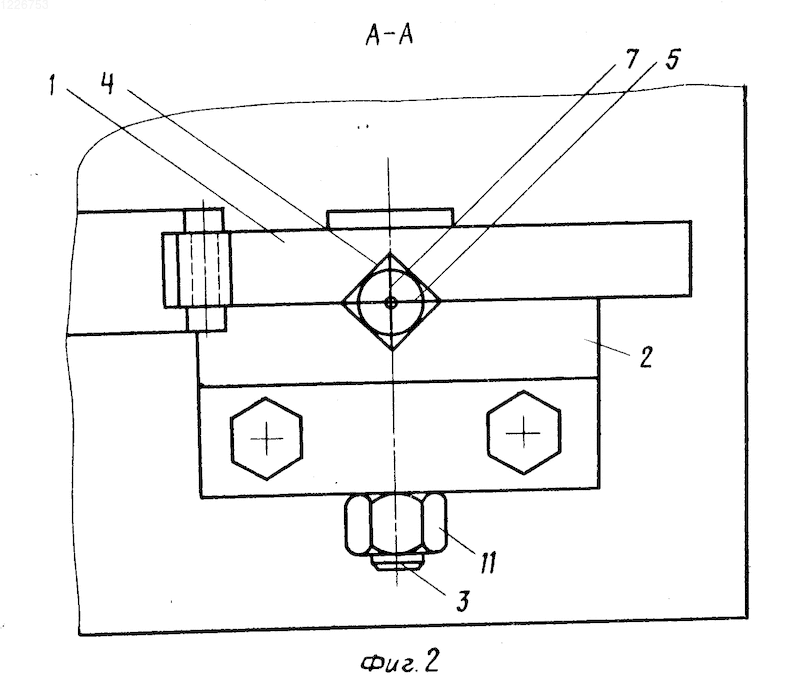

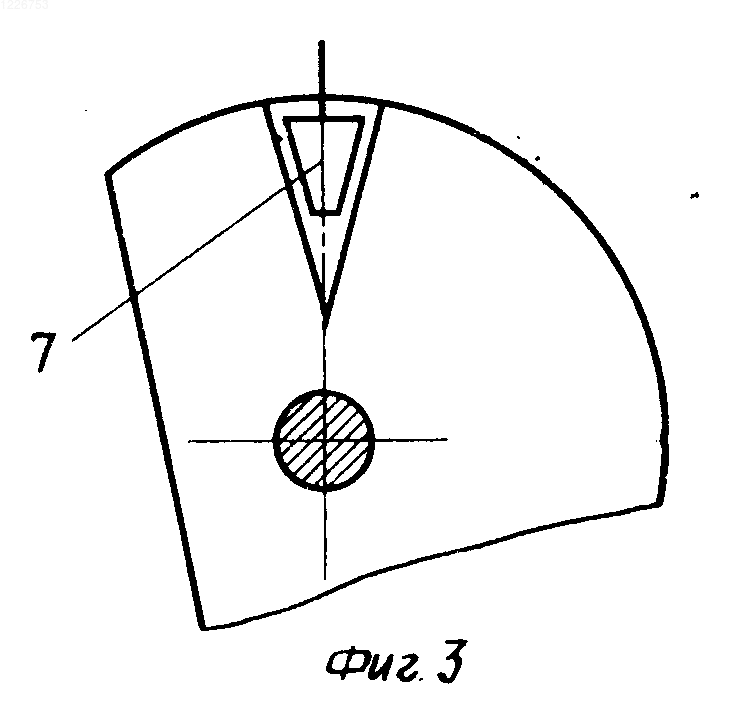

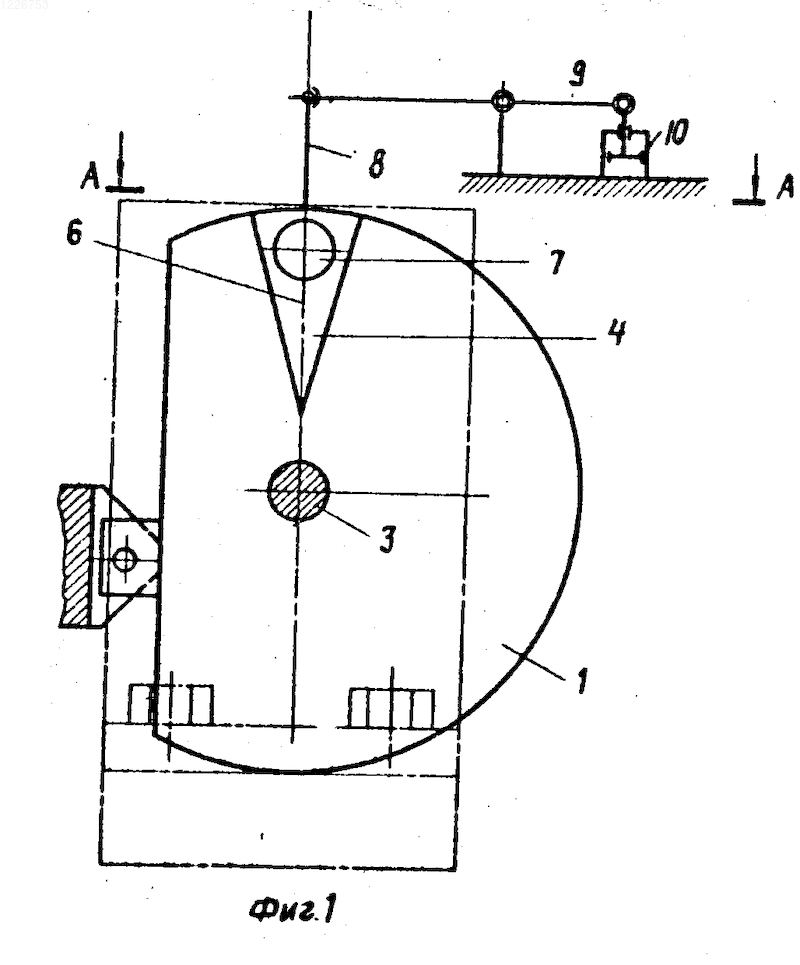

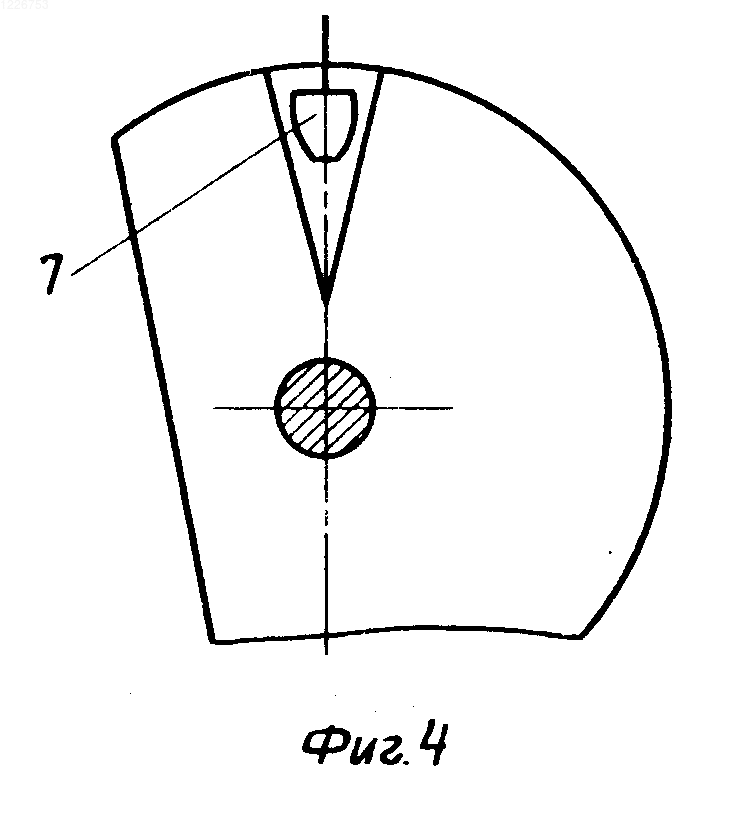

На фиг. 1 изображено устройство фиксации; на фиг.2 разрез А-А на фиг.1; на фиг. 3 и 4 варианты выполнения устройства с различной формой фиксатора.
Устройство для фиксации содержит подвижную деталь 1, в данном случае это линейка (копир) в узле настройки для шлифования конусов на координатно-шлифовальном станке; неподвижную деталь 2, относительно которой на оси 3 вращается деталь 1, гнездо 4, выполненное в форме четырехгранной пирамиды, диагональ 5 основания и высота 6 которой лежат в плоскости разъема деталей 1 и 2, фиксатор 7, выполненный в виде конического ролика с криволинейной или прямолинейной образующей или шара, шарнирно соединенный через тягу 8 и рычаг 9 с приводом 10, например гидроцилиндром, регулировочную гайку 11 для выбора зазора между деталями 1 и 2.
Устройство работает следующим образом.
Подвижная деталь 1 устанавливается в положение для фиксирования, включается привод 10, приводящий в движение рычаг 9, который перемещает тягу 8 с фиксатором 7, заводя последний до упора в гнездо 4. Для расфиксирования детали 1 привод 10 включается на обратный ход и через рычаг 9 и тягу 8 фиксатор 7 выводится из гнезда.
При такой форме выполнения гнезда даже при некоторой неточности изготовления фиксатор 7, вводимый в гнездо, взаимодействует сначала с одной гранью призмы, затем с второй, а при дальнейшем с третьей и четвертой гранями гнезда, обеспечивая фиксацию деталей.
УСТРОЙСТВО ДЛЯ ФИКСАЦИИ двух поворотных одна относительно другой и установленных одна над другой деталей, содержащее фиксатор, установленный с возможностью перемещения в направлении гнезда, выполненного в обеих деталях, отличающееся тем, что, с целью повышения стабильности и точности фиксации, гнездо выполнено в форме четырехгранной пирамиды, диагональ основания и высота которой лежат в плоскости прилегания фиксируемых деталей, а фиксатор выполнен плавающим в плоскости, перпендикулярной к направлению его перемещения, при этом наружная поверхность фиксатора выполнена в виде конической поверхности вращения.
Рисунки
Заявка
3720911/08, 04.04.1984
Куйбышевское станкостроительное производственное объединение
Спицын Н. Ф
МПК / Метки
МПК: B23Q 16/08
Метки: фиксации
Опубликовано: 20.02.1996
