Способ изготовления шаровых пальцев
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1221811
Авторы: Зиннатулин, Кужагильдин, Назмутдинов, Семендий, Шибаков
Формула
1. Способ изготовления шаровых пальцев, при котором выполняют парную цилиндрическую заготовку и прокатывают ее с разделением поперечно-клиновой прокаткой, отличающийся тем, что, с целью экономии металла путем изготовления полых шаровых пальцев, заготовку выполняют с цилиндрической полостью, диаметр которой равен наибольшему диаметру полости стержневой части пальца.
2. Способ по п.1, отличающийся тем, что полость в заготовке выполняют двусторонней закрытой прошивкой.
3. Способ по пп.1 и 2, отличающийся тем, что концевые части заготовки выполняют с наружным диаметром, равным диаметру сферической головки пальца.
4. Способ по п.1, отличающийся тем, что заготовку выполняют трубчатой формы.
Описание
Цель изобретения экономия металла путем изготовления полых шаровых пальцев.

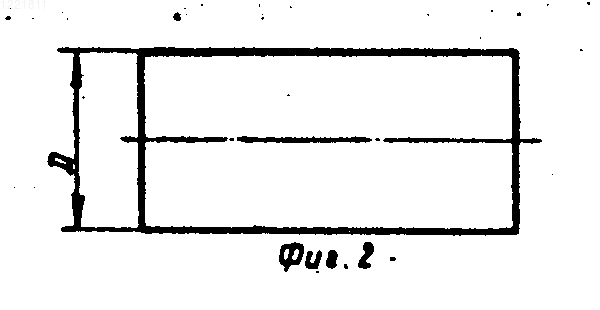

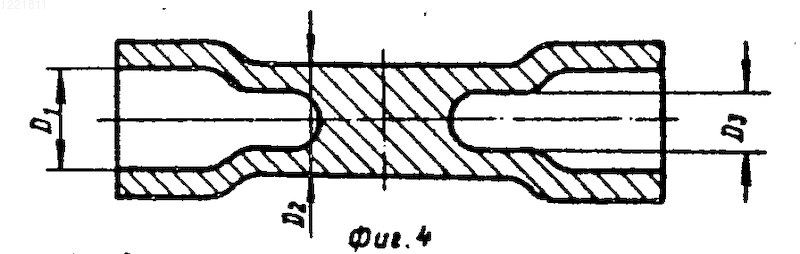

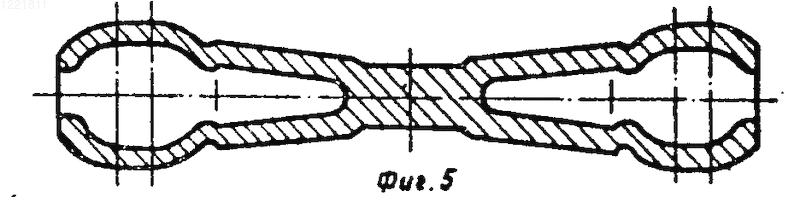

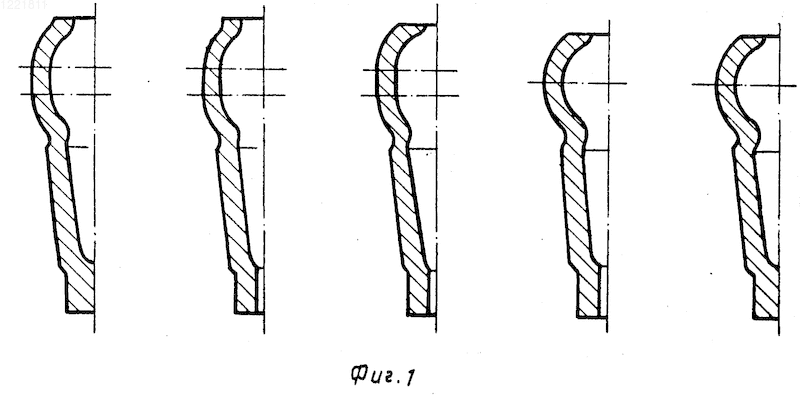

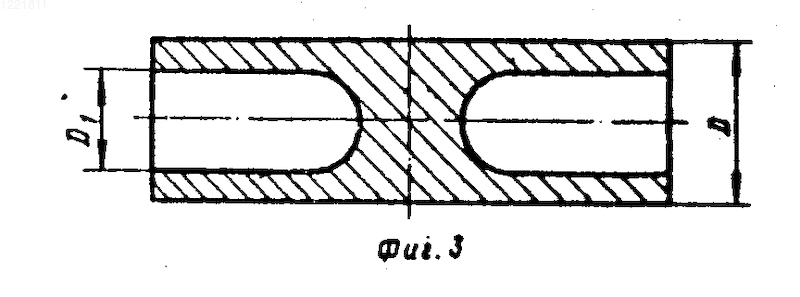

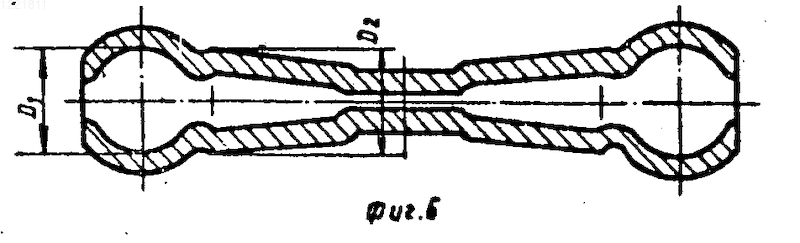

На фиг. 1 изображены полые шаровые пальцы, разрез; на фиг. 2 исходная сплошная парная заготовка, на фиг. 3 и 4 заготовки под поперечно-клиновую прокатку, полученные двусторонней закрытой прошивкой, разрез; на фиг. 5 и 6
полуфабрикаты, полученные поперечно-клиновой прокаткой соответственно заготовок по фиг. 3 и 4 или попарно заготовки трубчатой формы.
Согласно изобретению шаровые пальцы выполняют поперечно-клиновой прокаткой (с разделением) парных цилиндрических заготовок, имеющих цилиндрическую полость, диаметр которой равен наибольшему диаметру полости стержневой части пальца. Эти заготовки могут быть получены двусторонней закрытой прошивкой, их концевые части (фиг. 4), при этом могут быть выполнены с наружным диаметром, равным диаметру сферической головки пальца.
Парная заготовка под поперечно-клиновую прокатку может иметь также трубчатую форму (не показана).
Были изготовлены полые шаровые пальцы их исходной прутковой заготовки (фиг. 2) диаметром 65 мм и длиной 150 мм из стали 40Х. Исходную заготовку нагревали индуктором до 1200oC. На кривошипном горяче-штамповочном прессе усилием 20 МН выполняли парную заготовку (фиг.3) про прокатку прошивкой (с обоих торцов) полостей глубиной 70 мм.
Шаровые пальцы были изготовлены также из заготовки по фиг. 4, которую выполняли из сплошной исходной заготовки (фиг. 2) диаметром 50 мм и длиной 200 мм из стали 40Х прошивкой с обоих торцов на горизонтально-ковочной машине. Концевые части заготовки под прокатку имели наружный диаметр 65 мм, равный диаметру сферической головки пальца.
Шаровые пальцы были получены также прокаткой заготовки трубчатой формы (труба диаметром 63,5 мм с толщиной стенки 14 мм), имеющей длину 250 мм.
Изготовление по предлагаемому способу полых шаровых пальцев позволяет обеспечить экономию металла.
1. Способ изготовления шаровых пальцев, при котором выполняют парную цилиндрическую заготовку и прокатывают ее с разделением поперечно-клиновой прокатной, отличающейся тем, что с целью экономии металла путем изготовления полых шаровых пальцев, заготовку выполняют с цилиндрической полостью, диаметр которой равен наибольшему диаметру полости стержневой части пальца. 2. Способ по п.1 отличающийся тем, что полость в заготовке выполняют двухсторонней закрытой прошивкой. 3. Способ по пп. 1 и 2, отличающийся тем, что концевые части заготовки выполняют с наружным диаметром, равным диаметру сферической головки пальца. 4. Способ по п.1, отличающийся тем, что заготовку выполняют трубчатой формы.
Рисунки
Заявка
3471037/27, 16.07.1982
Камское объединение по производству большегрузных автомобилей
Шибаков В. Г, Семендий В. И, Зиннатулин З. Р, Кужагильдин Р. С, Шибаков Ю. Г, Назмутдинов Р. М
МПК / Метки
МПК: B21H 1/18
Опубликовано: 20.01.1997
Код ссылки
