Способ модуляции добротности резонатора лазера
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1220536
Авторы: Ляшенко, Мызников, Раевский, Хайретдинов, Хромов
Формула
СПОСОБ МОДУЛЯЦИИ ДОБРОТНОСТИ РЕЗОНАТОРА ЛАЗЕРА, включающий подачу управляющего напряжения на установленный в резонаторе электрооптический элемент из одноосного кристалла, оптическая ось которого наклонена к оси резонатора под углом, соответствующим экстремуму интенсивности коноскопической картины кристалла, отличающийся тем, что, с целью стабилизации энергии моноимпульсов лазерного излучения при отклонении управляющего напряжения от номинальной величины амплитуды V0, соответствующей минимальному коэффициенту потерь резонатора, на электрооптический элемент подают импульс напряжения, величина которого по абсолютной величине в начальный момент времени больше V0 и меньше величины полуволнового напряжения, а затем монотонно уменьшают его значение по абсолютной величине до нуля, проходя величину V0 через отрезок времени, превышающий временной интервал, который соответствует появлению моноимпульса излучения при подаче импульса напряжения прямоугольной формы с амплитудой V0, причем начальное превышение величины напряжения над V0 и скорость ее монотонного уменьшения во времени выбирают так, что время появления моноимпульса равно времени спада величины напряжения до величины V0.
Описание
Цель изобретения стабилизация энергии моноимпульсов лазерного излучения при отклонении величины управляющего напряжения от номинальной амплитуды величины Uо, соответствующей минимальному коэффициенту потерь резонатора.
Величина напряжения в начале импульса Uмакс должна превышать Uо для внесения в резонатор дополнительных потерь, задерживающих появление моноимпульса, и должна быть ограничена полуволновым напряжением U

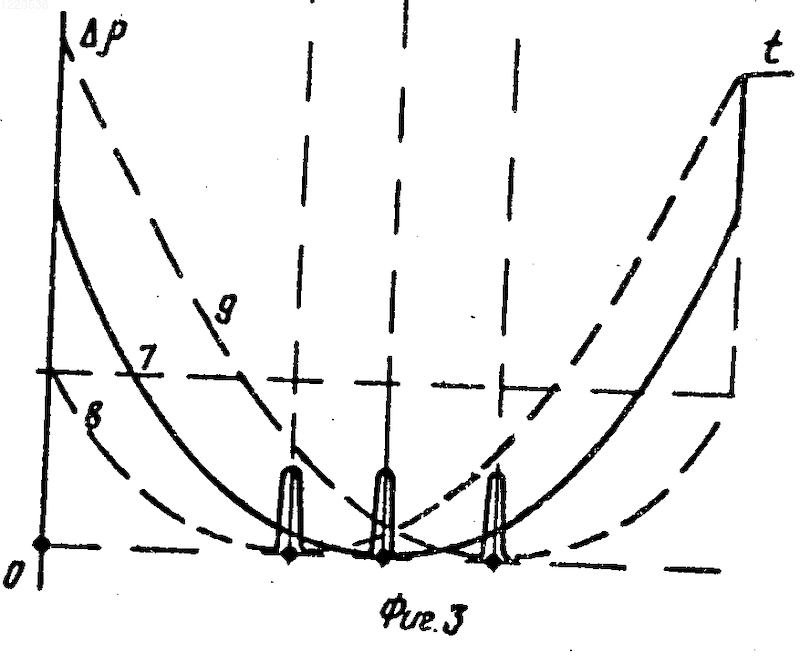

На фиг. 1 приведена блок-схема устройства; на фиг. 2 график зависимости управляющего напряжения от времени; на фиг. 3 график зависимости дополнительных потерь резонатора

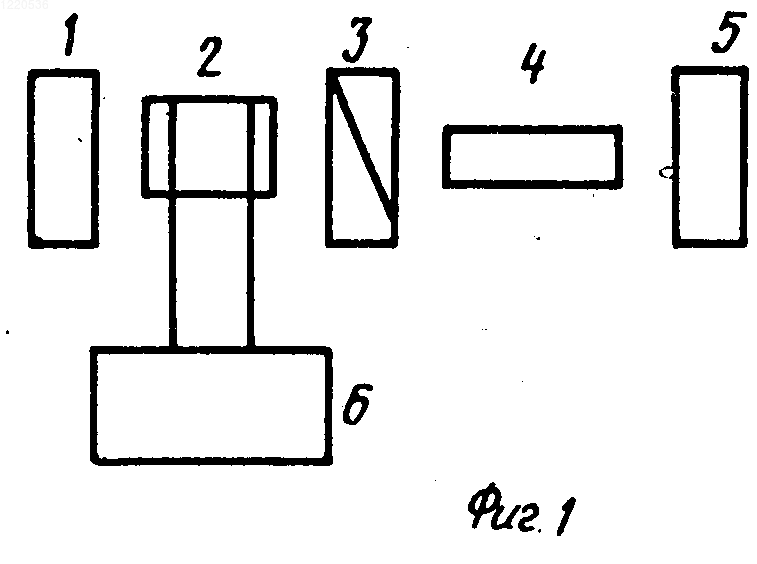

Устройство включает в себя (фиг. 1) полностью отражающее зеркало 1, электрооптический элемент 2, поляризатор 3, активный элемент 4, выходное полупрозрачное зеркало 5, генератор 6 импульсов управляющего напряжения.

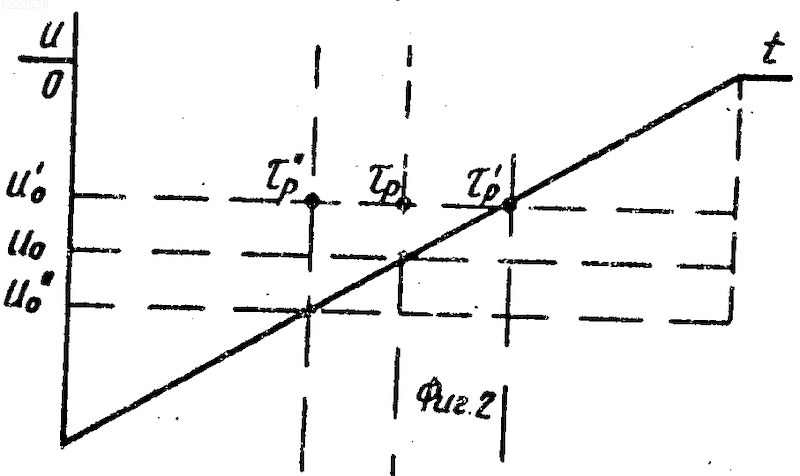

На фиг. 2 приняты следующие обозначения: Uо номинальное напряжение; Uo', Uo'' напряжения, отличные от номинального;



Из фиг. 2 и 3 видно, что при уменьшении (увеличении) величины Uомомент времени


Для получения максимально широкого диапазона допустимых относительно изменений величины управляющего напряжения, который является удобной количественной характеристикой стабильности энергии моноимпульсов лазерного излучения, величина и скорость монотонного уменьшения величины напряжения во времени определяются при решении усредненных балансных уравнений на ЭВМ или экспериментальным путем.
В случае линейной зависимости U=Uo-


Uмакс= U0+U











+

Ko начальный коэффициент усиления;
Kпот коэффициент потерь резонатора при открытом затворе;
(

A=arccos exp[-(Ко-Кпот)l]
l длина активного элемента,
Bn числа Бернулли.
Увеличение диапазона N относительных допустимых изменений величины управляющего напряжения по отношению к аналогичному параметру прототипа составляет
N

Для проверки данного способа с генератора импульсов управляющего напряжения на электрооптический элемент подавался импульс (фиг. 2).
Основные параметры импульса Uмакс и




Из сравнения полученных экспериментальных результатов для данного способа и прототипа следует, что при модуляции добротности данным способом энергия моноимпульса (с точностью

Таким образом, полезность и эффективность способа модуляции добротности заключается в значительном повышении устойчивости выходных параметров излучения моноимпульсного твердотельного лазера, что обеспечивает следующие преимущества; надежность при эксплуатации в условиях изменений температуры окружающей среды и напряжения питающей сети, а также во время переходных процессов, связанных с изменением теплового режима электрооптического элемента после включения лазера и т.д.
в упрощении схемы генератора импульсов напряжения на электрооптический затвор (т.к. снижаются требования по автоматической подстройке величины управляющего напряжения и снижаются требования к стабильности этой величины);
в более широком использовании в лазерах затворов на основе кристалла DКDP, которые имеют высокую лучевую прочность, технологичны в изготовлении и имеют сравнительно низкую стоимость.
Рисунки
Заявка
3702567/25, 20.02.1984
Ляшенко А. И, Мызников В. П, Раевский Е. В, Хайретдинов М. Л, Хромов Г. В
МПК / Метки
МПК: H01S 3/115
Метки: добротности, лазера, модуляции, резонатора
Опубликовано: 27.10.1995
