Устройство для раскладки с вертолета пожарных рукавов с соединительными головками
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ РАСКЛАДКИ С ВЕРТОЛЕТА ПОЖАРНЫХ РУКАВОВ С СОЕДИНИТЕЛЬНЫМИ ГОЛОВКАМИ, содержащее подвеску с механизмом выпуска в виде барабана с прижимом пожарного рукава и направляющим элементом, отличающееся тем, что, с целью упрощения конструкции и повышения надежности раскладки пожарного рукава, подвеска выполнена в виде контейнера с такелажными узлами, барабан выполнен свободно вращающимся и снабжен тормозом, а поверхность барабана, взаимодействующая с пожарным рукавом, выполнена из эластичного материала.
Описание
Целью изобретения является упрощение конструкции и повышение надежности выпуска пожарного рукава.

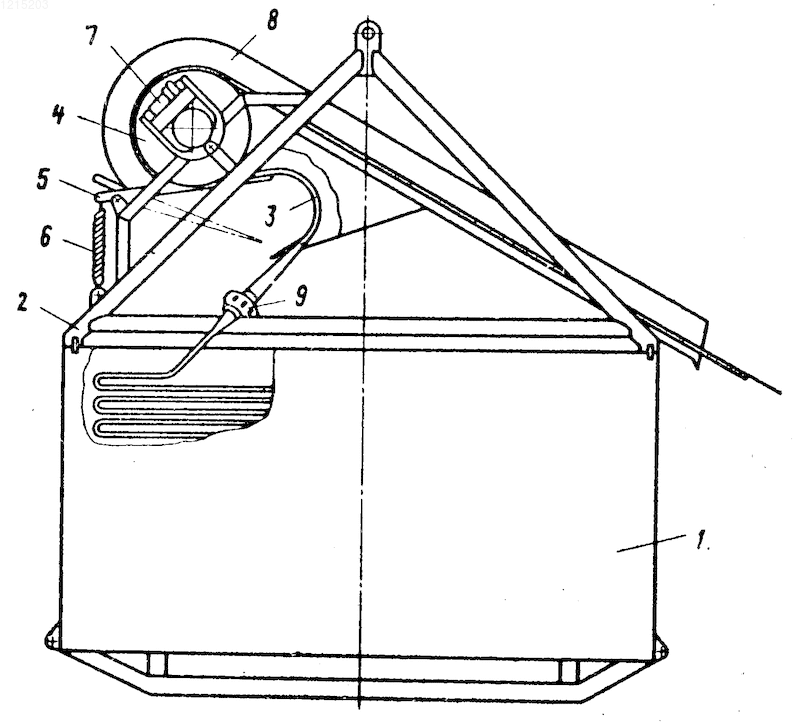

На чертеже показано устройство, общий вид.
Устройство содержит контейнер 1 с такелажными узлами, соединенными с подвеской 2, механизм выпуска пожарного рукава 3, закрепленный на контейнере 1 и выполненный в виде барабана 4 с поверхностью обечайки, выполненной из эластичного материала, прижимной планки 5 с пружиной 6. Кроме того, барабан 6 снабжен тормозом 7, а к контейнеру 1 прикреплена направляющая 8 для выпуска пожарного рукава 3, снабженного соединительными головками 9.
Устройство работает следующим образом.
Пожарный рукав 3 из контейнера 1 проходит по направляющей 8 между барабаном 4 и прижимной планкой 5, охватывая барабан 4. Малоинерционная прижимная планка 5 позволяет пропускать через механизм соединительные головки 9 пожарных рукавов 3. Наличие эластичной обечайки на барабане 4 позволяет демпфировать удары соединительных головок 9 при прохождении их через механизм, при этом прижимная планка 5 прижимает пожарный рукав 3, увеличивая силу трения его о барабан 4, исключая проскальзывание пожарного рукава 3 о барабан 4. Небольшое трение скольжения на прижимной планке 5 о пожарный рукав 3 позволяет до минимума снизить усилие прижима прижимной планки 5 к барабану 4.
Процесс раскладки пожарного рукава 3 происходит в следующей последовательности. Сначала свободный конец его закрепляется на земле. Тормозом 7 заранее устанавливается тормозной момент на барабане 4 в зависимости от высоты раскладки. Вертолет поднимает устройство на нужную высоту и перемещается с необходимой горизонтальной скоростью, при этом пожарный рукав 3 упорядочено сбрасывается из устройства на землю.
Рисунки
Заявка
3759494/23, 03.07.1984
Марин А. И, Захаров П. А, Захаров А. А
МПК / Метки
МПК: B64D 1/02
Метки: вертолета, головками, пожарных, раскладки, рукавов, соединительными
