Формула

РЕАКТОР, содержащий горизонтальный корпус с размещенным в нем перемешивающим ротором, состоящим из соединенных между собой дисков с центральными отверстиями и с пазами на периферии, смещенными одни относительно других в соседних дисках, отличающийся тем, что, с целью повышения интенсификации процесса перемешивания, реактор снабжен радиальными планками, каждая из которых смонтирована на стороне диска, обращенной к периферии выреза на соседнем диске, под острым углом к поверхности диска и радиальными лопатками, закрепленными в центральной части диска, причем внутренние кромки радиальных лопаток расположены от оси корпуса на расстоянии, меньшем радиуса центрального отверстия.

Описание

Изобретение касается оборудования для проведения химических реакций в производстве синтетических полимеров и может быть использовано в производстве волокнообразующих полиэтилентерефталата, поликапроамида.
Цель изобретения - повышение интенсификации процесса перемешивания.

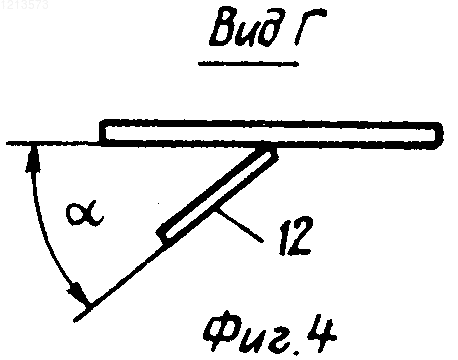

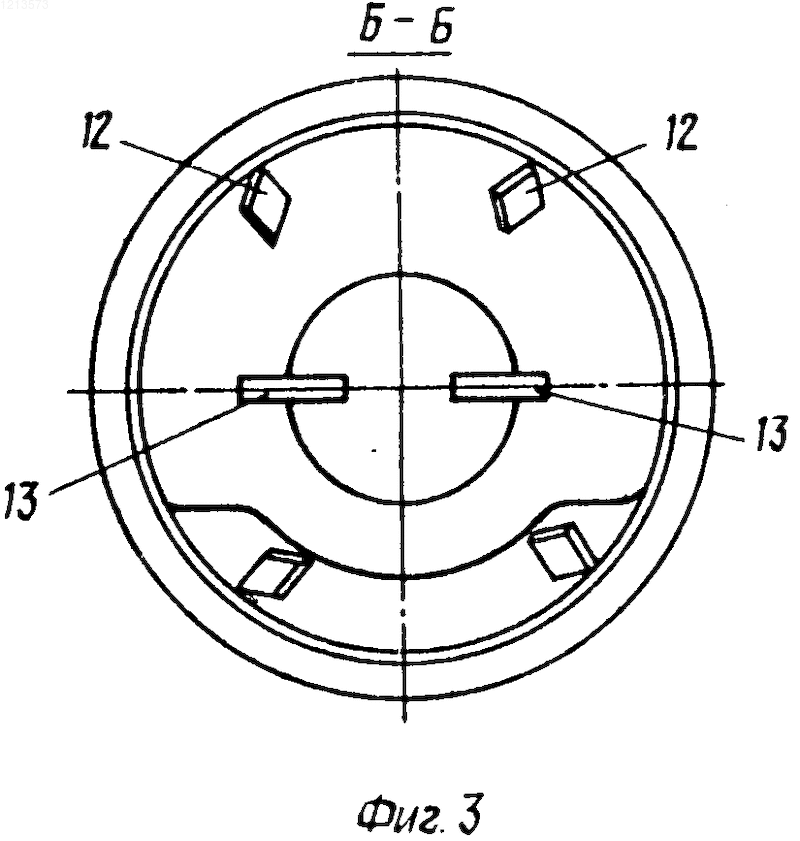

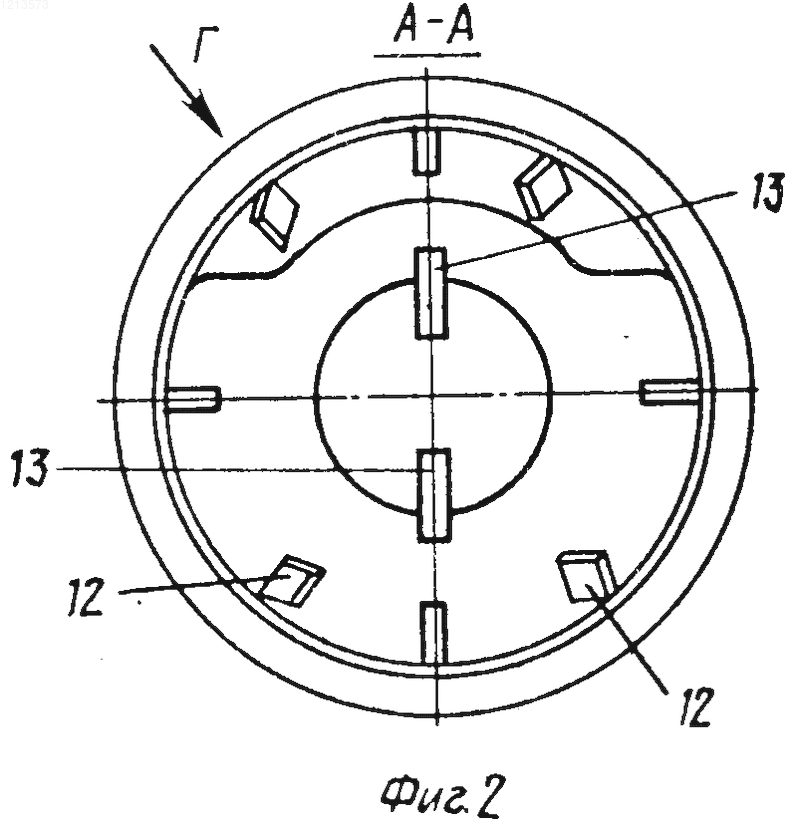

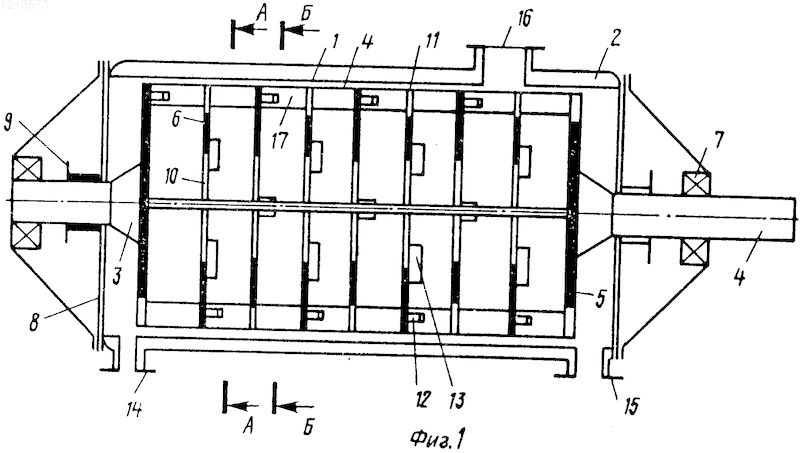

На фиг.1 изображен предложенный реактор, продольный разрез; на фиг.2 - разрез А-А на фиг. 1; на фиг.3 - разрез Б-Б на фиг.1; на фиг.4 - вид по стрелке Г на фиг.2.
Реактор имеет горизонтальный обогреваемый корпус 1 с рубашкой 2, в котором размещен перемешивающий ротор 3, состоящий из вала 4, двух крайних 5 и промежуточных 6 дисков. Свободные концы вала опираются на подшипники 7, закрепленные на торцовых крышках 8, в которых размещены также уплотнения 9.
В промежуточных дисках 6 выполнены центральные отверстия 10 и периферийные 11 пазы. Напротив периферийных вырезов в смежных дисках прикреплены планки 12, повернутые на угол = 10-45о. Промежуточные диски 6 снабжены также радиальными лопатками 13, закрепленными в центральной части диска, причем лопатки 13 закреплены на стороне дисков, обращенной к выходу продукта из реактора. Внутренние кромки радиальных лопаток расположены от оси корпуса на расстоянии, меньшем радиуса центрального отверстия. Реактор снабжен патрубками 14 для входа низковязкого продукта, 15 - для выхода готового продукта, 16 - для отвода паров летучих продуктов.
Перемешивающее устройство имеет также жесткие стяжки 17. Продукт поступает по входному штуцеру 14 при помощи транспортирующих лопастей последовательно транспортируется к выходному отверстию патрубка 15, из одной ячейки между дисками 6 в другую - через периферийные пазы 11. При этом происходит рост молекулярной массы продукта.
Уровень продукта поддерживается постоянным при помощи шестеренных насосов (не показаны). Во избежание проскока от патрубка 14 к патрубку 15 реактора через центральные отверстия маловязкий полимер интенсивно замешивают радиальными лопатками 13, заходящими в центральные отверстия 10. (56) Патент США N 3728083, кл. 23-285, 1973.
Авторское свидетельство СССР N 462377, кл. B 01 F 7/10, 1970.

Рисунки

Заявка

3614872/05, 19.04.1983

Всесоюзный научно-исследовательский институт синтетических волокон

Керницкий В. И, Анфиногентов А. А, Малых В. А, Свитка Н. И

МПК / Метки

МПК: B01J 19/18

Метки: реактор

Опубликовано: 30.06.1994
