Устройство для создания световых эффектов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1204000
Авторы: Михалевский, Шушков
Формула
УСТРОЙСТВО ДЛЯ СОЗДАНИЯ СВЕТОВЫХ ЭФФЕКТОВ, содержащее размещенные на оптической оси источник когерентного излучения, пространственный оптический фильтр, объектив, элемент с зонами оптической неоднородности, установленный с возможностью перемещения относительно оптической оси, и экран, отличающееся тем, что, с целью расширения функциональных возможностей, оно снабжено установленной между источником излучения и объективом трехэлементной телескопической системой, включающей длиннофокусный и расположенные по обе стороны от него короткофокусные оптические элементы, с установленным в межэлементном промежутке с возможностью перемещения транспарантом, при этом пространственный оптический фильтр установлен в фокусе первого короткофокусного оптического элемента телескопической системы, а объектив выполнен с переменным фокусным расстоянием.
Описание
Целью изобретения является расширение функциональных возможностей.

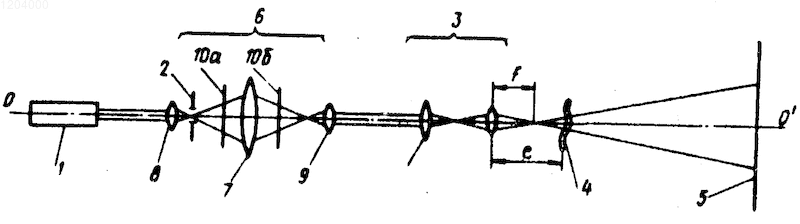

На чертеже изображена оптическая схема устройства для создания световых эффектов.
Устройство для создания световых эффектов содержит размещенные на оптической оси источник 1 когерентного излучения, пространственный оптический фильтр 2, объектив 3, элемент с зонами оптической неоднородности 4, установленный с возможностью перемещения относительно оптической оси, и экран 5, а также трехэлементную телескопическую систему 6, установленную между источником когерентного излучения 1 и объективом 3, включающую длиннофокусный 7 и расположенные по обе стороны от него короткофокусные первый 8 и второй 9 оптические элементы, с установленным в межэлементном промежутке с возможностью перемещения транспарантом 10, при этом пространственный оптический фильтр 2 установлен в фокусе первого 8 короткофокусного оптического элемента телескопической системы 6, а объектив 3 выполнен с переменным фокусным расстоянием.
Устройство для создания световых эффектов работает следующим образом. Когерентное излучение от источника 1 в виде пучка с малой расходимостью приходит на первый короткофокусный элемент 8 телескопической системы 6, который собирает его в точку. Пространственный оптический фильтр 2, установленный вблизи фокуса этого элемента, очищает излучение от оптических помех, с тем, чтобы создать равномерное поле засветки транспаранта 10. Транспарант 10 устанавливают в межэлементном промежутке в одном из двух положений 10а или 10б с возможностью перемещений. Число степеней свободы этих перемещений определяет количество возможных преобразований реального изображения. После прохождения транспаранта 10 излучение фокусируют длиннофокусным элементом 7, световой диаметр которого определяется. Второй короткофокусный элемент 9 трехэлементной телескопической системы 6, идентичный первому, формирует на выходе системы 6 узкий пучок с малой расходимостью. Преобразованное таким образом излучение поступает на двухэлементный панкратический объектив 3 с переменным фокусным расстоянием, который позволяет менять угловой размер реального изображения, создаваемого транспарантом 10 от 0 до максимума.
Оптические неоднородности элемента 4 создают различный фазовый сдвиг по поперечному сечению падающего на него излучения, что приводит к эффекту пространственной интерференции.
Такое выполнение оптической схемы устройства для создания световых эффектов позволяет осуществить процессы формирования абстрактного и реального изображений в едином оптическом тракте с максимальным количеством преобразований и обеспечить непрерывную трансформацию реального образа в абстрактный с возможностью изменения его масштаба, ракурса и динамического осуществления произвольной фрагментации.
Рисунки
Заявка
3703831/12, 26.12.1983
Михалевский Д. В, Шушков А. Г
МПК / Метки
МПК: F21P 5/02
Метки: световых, создания, эффектов
Опубликовано: 27.03.1995
Код ссылки
