Распределитель потоков хладагента

Номер патента: 1202353

Авторы: Левин, Румянцев, Солдатов, Степанова

Формула

РАСПРЕДЕЛИТЕЛЬ ПОТОКОВ ХЛАДАГЕНТА, содержащий корпус с входным и выходными штуцерами для хладагента, в выходных штуцерах размещены полые перфорированные цилиндрические штоки с тарельчатыми клапанами, взаимодействующими с ведущим рычагом посредством упругой связи, отличающийся тем, что, с целью повышения ресурса работы, он дополнительно содержит сепараторы, выполненные в виде стаканов с рядами радиально размещенных в них шариков, установленных между стенками выходных штуцеров и штоками, на торцовых сторонах клапанов выполнены вертикальные прорези, а ведущий рычаг снабжен шарнирным узлом с роликами, свободно установленными в упомянутых прорезях, при этом упругая связь выполнена в виде пружин растяжения, расположенных между клапанами.

Описание

Изобретение относится к холодильной технике, а точнее к исполнительным агрегатам в холодильных контурах систем терморегулирования стационарных и нестационарных объектов.
Целью изобретения является повышение ресурса работы.

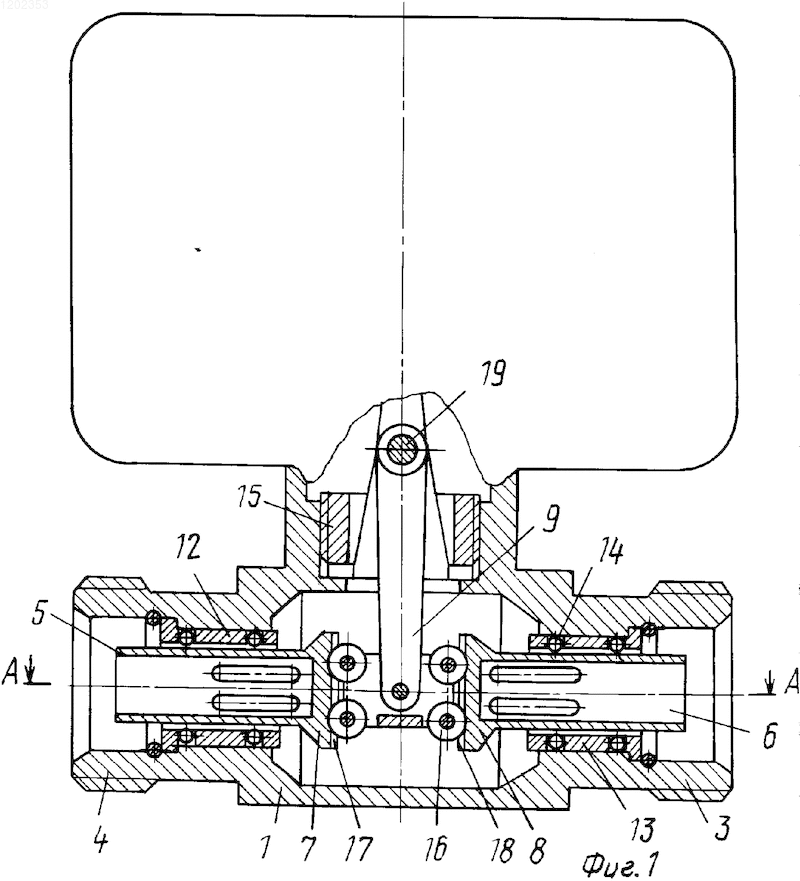

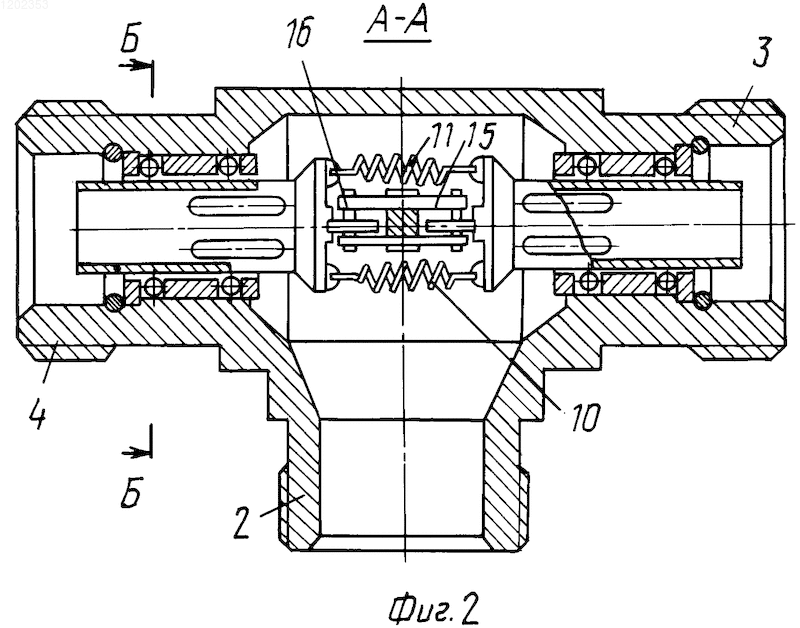

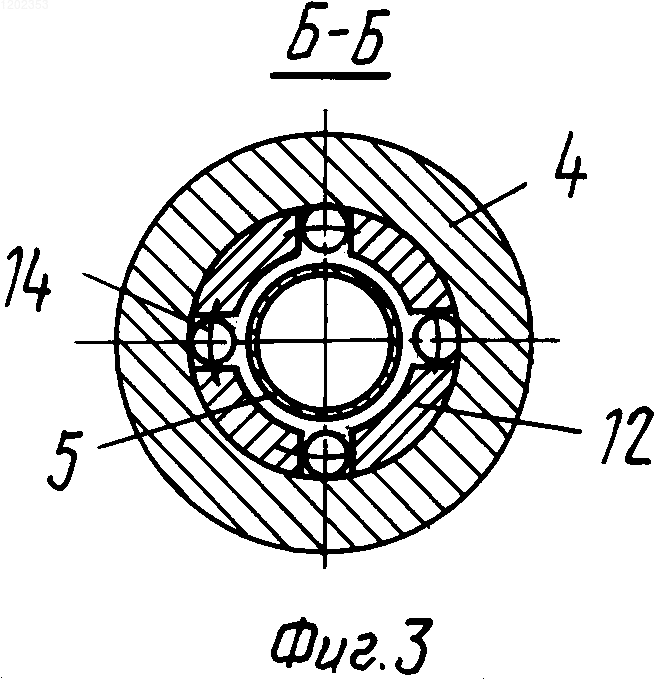

На фиг. 1 изображен распределитель потоков хладагента в разрезе; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 2.
Распределитель потоков хладагента содержит корпус 1 с входным штуцером 2 и выходными штуцерами 3 и 4, в которых размещены полые перфорированные цилиндрические штоки 5 и 6 с тарельчатыми клапанами 7 и 8. Последние взаимодействуют с ведущим рычагом 9 посредством упругой связи, выполненной в виде пружин 10 и 11 растяжения.
Между стенками штуцеров 3 и 4 и штоками 5 и 6 установлены сепараторы в виде стаканов 12 и 13 с рядами размещенных радиально в них шариков 14. Рычаг 9 снабжен шарнирным узлом 15 с роликами 16, которые свободно установлены в вертикальных прорезях 17 и 18, и установлен с возможностью качательного перемещения на оси 19.
Распределитель потоков хладагента работает следующим образом.
Хладагент поступает в распределитель через штуцер 2 и при открытых клапанах 7 и 8 выходит по штуцерам 3 и 4 в холодильные контуры системы терморегулирования. Для уменьшения или увеличения расхода хладагента через какой-либо из штуцеров 3 и 4 или же для их перекрытия ведущий рычаг 9, качаясь на оси 19, взаимодействует через шарнирный узел 15 с роликами 16. Ролики 16 свободно установлены в вертикальных прорезях 17 и 18, размещенных с торцовых сторон клапанов 7 и 8, не позволяя при этом клапанам 7 и 8 проворачиваться вокруг своей оси. Клапаны 7 и 8 соединены между собой пружинами 10 и 11 растяжения, что полностью разгружает ведущий рычаг 9 от усилий при возвратно-поступательном перемещении клапанов 7 и 8. Штоки 5 и 6 перемещаются по шарикам 14, установленным в стаканах 12 и 13. (56) Авторское свидетельство СССР N 859787, кл. F 28 F 27/02, 1979.
Авторское свидетельство СССР N 1008611, кл. F 28 F 27/02, 1982.
Патент США N 3353554, кл. 137-595, опубл. 1967,

Рисунки

Заявка

3791036/06, 15.08.1984

Левин Г. И, Румянцев Г. Ф, Солдатов Ю. М, Степанова Ю. А

МПК / Метки

МПК: F25B 45/00, F28F 27/02

Метки: потоков, распределитель, хладагента

Опубликовано: 15.05.1994
