Способ изготовления оболочки из пластмасс
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ИЗГОТОВЛЕНИЯ ОБОЛОЧКИ ИЗ ПЛАСТМАСС, заключающийся в том, что цилиндрическую заготовку устанавливают в патроне токарного станка, после чего изогнутым по радиусу резцом с наружной поверхности срезают полый цилиндр с одновременной его отбортовкой, отличающийся тем, что, с целью обеспечения возможности получения с одной заготовки из фторопласта нескольких оболочек круглого сечения одного номинального диаметра, перед срезанием каждого последующего полого цилиндра резец поворачивают относительно цилиндрической поверхности, сохраняя при этом расстояние между осью заготовки и центром радиуса резца постоянным.
Описание

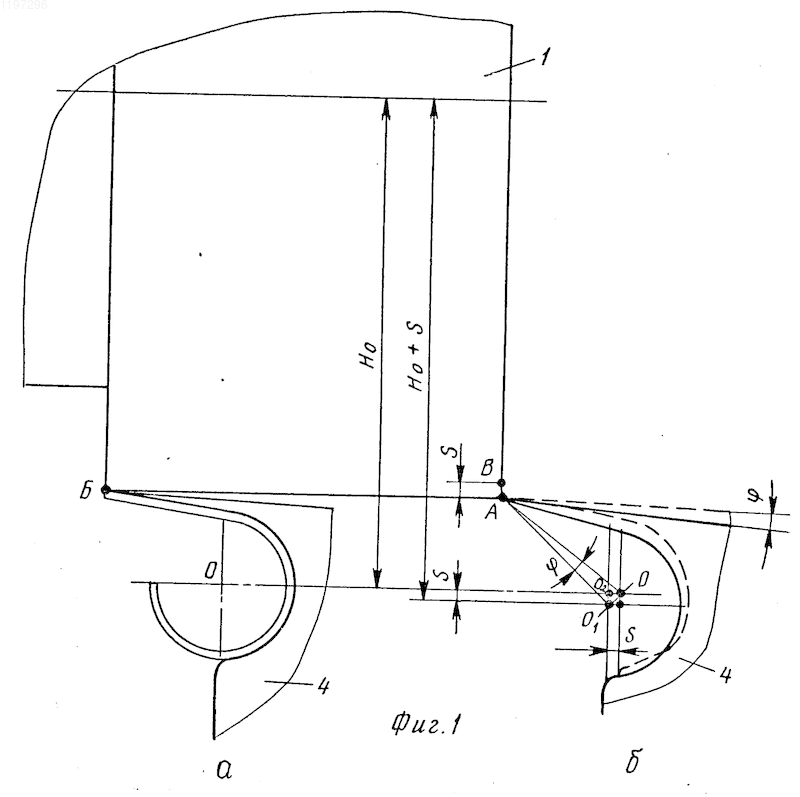

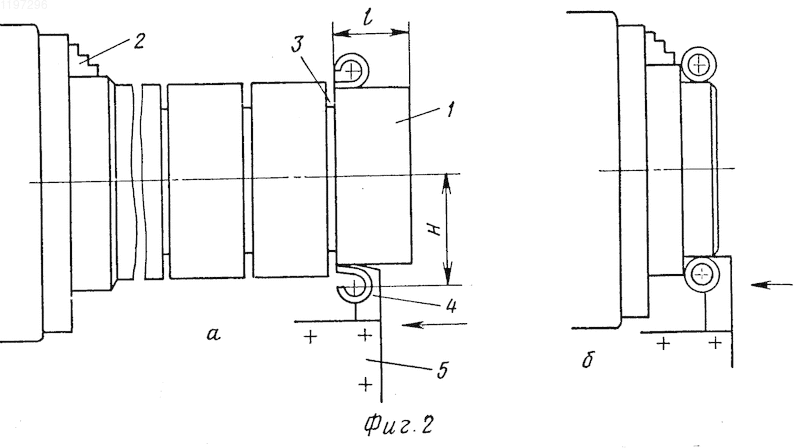

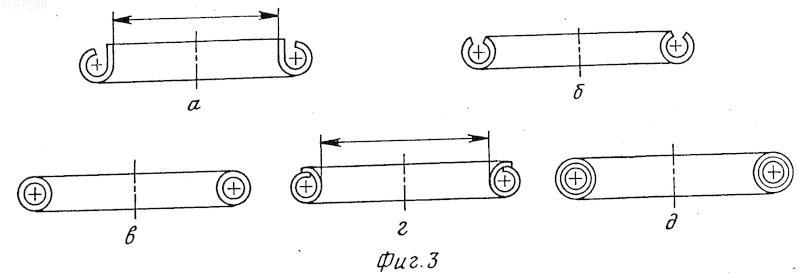

На фиг.1 показано положение инструмента после первого прохода и его положение после переустановки; на фиг. 2 - заготовка, разделенная на несколько участков; на фиг. 3 - формы оболочек, полученных данным способом.
Изготовление оболочек осуществляют следующим образом.
Заготовку 1 (фиг.2) устанавливают в трехкулачковый патрон 2. Заготовка в зависимости от ее длины может быть разделена на несколько участков путем протачивания на равном расстоянии l канавок 3 в зависимости от формы и размера диаметра поперечного сечения получаемой оболочки.
Затем формообразующим инструментом 4, установленным в держателе 5 с торца заготовки диаметром, меньшим наружного диаметра заготовки, отделяют от нее наружный полый цилиндр с требуемой толщиной стенки (обычно в пределах от 0,25 до 0,4 мм, можно и больше), который тем же формообразующим инструментом отбортовывается путем давильной обработки (трением). Доведя инструмент 4 до первой канавки 3, получают законченную оболочку (фиг. 3а).
Для того, чтобы с этого же участка заготовки снять от трех до пяти оболочек, перед тем, как снять каждую последующую оболочку, формообразующий инструмент поворачивают на угол
. относительно цилиндрической поверхности, сохраняя при этом расстояние Но между осью заготовки и центром радиуса резца постоянным (фиг.1а).На фиг. 1а показано, как острие формообразующего инструмента переводят в точку А из точки Б, при этом осуществляют поворот на угол
.Для сохранения Но одинаковым необходимо острие инструмента после его переустановки на угол
переместить из точки А в точку В на величину S, а центр формообразующего инструмента переместится из точки О1 в точку О2 с сохранением Но. Рисунки
Заявка
3607608/05, 20.06.1983
Дзержинский филиал Ленинградского научно-исследовательского и конструкторского института химического машиностроения
Земсков В. А, Фишман А. А, Антипин М. Г, Корниенко Б. В
МПК / Метки
МПК: B29C 59/00
Опубликовано: 10.03.1995
Код ссылки
<a href="https://patents.su/0-1197296-sposob-izgotovleniya-obolochki-iz-plastmass.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления оболочки из пластмасс</a>
