Секция механизированной крепи
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СЕКЦИЯ МЕХАНИЗИРОВАННОЙ КРЕПИ, включающая ограждение, механизм передвижки, забойную и завальную гидростойки, шарнирно связанные с основанием и перекрытием, к которому шарнирно прикреплены поджимная консоль и коромысло, передний конец которого установлен с возможностью взаимодействия с поджимной консолью, а задний с поджимающим элементом, отличающаяся тем, что, с целью повышения надежности работы путем улучшения поддержания кровли в призабойном пространстве, коромысло установлено с возможностью взаимодействия его средней части с перекрытием, а задний конец коромысла выполнен с опорой, в которой шарнирно закреплена головка забойной стойки.
Описание
Известны секции механизированной крепи, включающие гидростойки, основание, перекрытие с шарнирно прикрепленной к нему поджимной консолью, которая приводится в действие гидроцилиндром и системой рычагов, перемещающихся с помощью ползунов в направляющих перекрытиях.
Известны также секции механизированной крепи, включающие ограждение, механизм передвижки, забойную и завальную гидростойки, шарнирно связанные с основанием и перекрытием, к которому шарнирно прикреплены поджимная консоль и коромысло, передний конец которого установлен с возможностью взаимодействия с поджимной консолью, а задний с поджимающим элементом гидродомкратами.
Недостатком известных конструкций является то, что гидродомкраты поджима консолей, расположенные на верхняках перед забойными стойками, стесняют пространство, в котором размещается выемочный комбайн. Кроме того, гидроэлементы поджимных консолей (гидродомкрат, рукава), связанные с поршневыми полостями забойных стоек, снижают надежность крепи, поскольку любой отказ этих элементов вызывает не только выход из строя поджимной консоли, но и связанной с ней забойной стойки.
Целью изобретения является устранение отмеченных недостатков, повышение надежности работы механизированной крепи путем улучшения поддержания кровли в призабойном пространстве.
Указанная цель достигается тем, что в секции механизированной крепи, включающей ограждение, механизм передвижки, забойную и завальную гидростойки, шарнирно связанные с основанием и перекрытием, к которому шарнирно прикреплены поджимная консоль и коромысло, передний конец которого установлен с возможностью взаимодействия с поджимной консолью, а задний с поджимающим элементом, коромысло установлено с возможностью взаимодействия его средней части с перекрытием, а задний конец коромысла выполнен с опорой, в которой шарнирно закреплена головка забойной стойки.

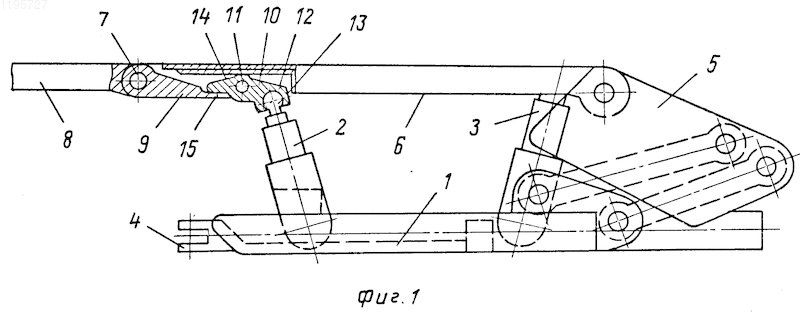

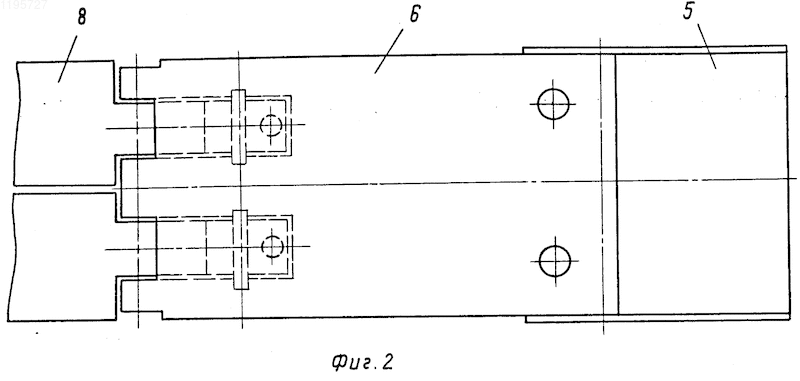

На фиг.1 и фиг.2 изображена предлагаемая секция механизированной крепи в двух проекциях.
Секция состоит из основания 1, забойных стоек 2, посадочных стоек 3, встроенного в основание механизма передвижки 4, ограждения 5 от выработанного пространства, перекрытия 6 с шарнирно присоединенными на осях 7 поджимными консолями 8, имеющими хвостовики 9. В перекрытие 6 встроены коромысла 10, закрепленные осями 11. В задних концах коромысел 12 предусмотрены шарниры 13, в которых закреплены головки забойных стоек.
Верхние поверхности 14 коромысел 10 выполнены цилиндрическими. Передние концы 15 коромысел сопряжены с хвостовиками 9 поджимных консолей 8.
При работе секции усилия забойных стоек 2 прилагаются к шарнирам 13 в задних концах коромысел 10, передние концы которых, взаимодействуя с хвостовиками 9 поджимных консолей 8, поворачивают их вокруг осей 7 и прижимают концы консолей к кровле. При этом коромысла своими цилиндрическими верхними поверхностями упираются в перекрытие и передают на него усилия забойных стоек. Оси 11, на которых закреплены коромысла, при этом в передаче усилий не участвуют. Они нагружаются небольшими силами только при разгрузке секции и ее складывании.
Механизированная крепь, состоящая из предлагаемых секций, позволит улучшить поддержание кровли и уменьшить потери рабочего времени комбайна из-за нарушений кровли, в том числе и в сложных горно-геологических условиях.
Рисунки
Заявка
3630729/03, 02.08.1983
Донецкий государственный проектно-конструкторский и экспериментальный институт комплексной механизации шахт
Пушнов Ю. С, Лаптев А. Г, Арутюнян С. М, Кравцов В. И, Козулько А. Н, Гайсинович А. А, Литвинов Г. А, Архипчик А. И
МПК / Метки
МПК: E21D 23/04
Метки: крепи, механизированной, секция
Опубликовано: 19.06.1995
