Устройство для измерения параметров ферромагнитного резонанса ферритовых сфер
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ФЕРРОМАГНИТНОГО РЕЗОНАНСА ФЕРРИТОВЫХ СФЕР, содержащее размещенную в корпусе полость с петлей связи и два отрезка линий передачи, соединенных с петлей связи, отличающееся тем, что, с целью увеличения диапазона частот и уменьшения погрешности измерений, петля связи выполнена в виде несимметричной полосковой линии, свернутой в цилиндрическую спираль, при этом полость имеет форму цилиндра, проводящая поверхность которого образует основание несимметричной полосковой линии, а волновое сопротивление несимметричной полосковой линии равно волновым сопротивлением подводящих линий.
Описание
Целью изобретения является увеличение диапазона частот и уменьшение погрешности измерений параметров ФМР ферритовых сфер.
Поставленная цель достигается при помощи особой конструкции петли связи, которая выполнена в виде несимметричной полосковой линии, свернутой в цилиндрическую спираль, при этом волновое сопротивление свернутой лини равно волновым сопротивлениям подводящих линий.

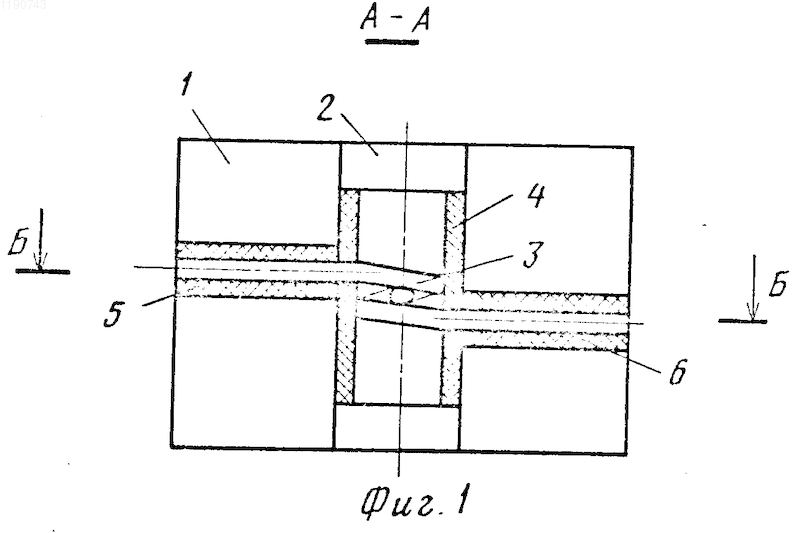

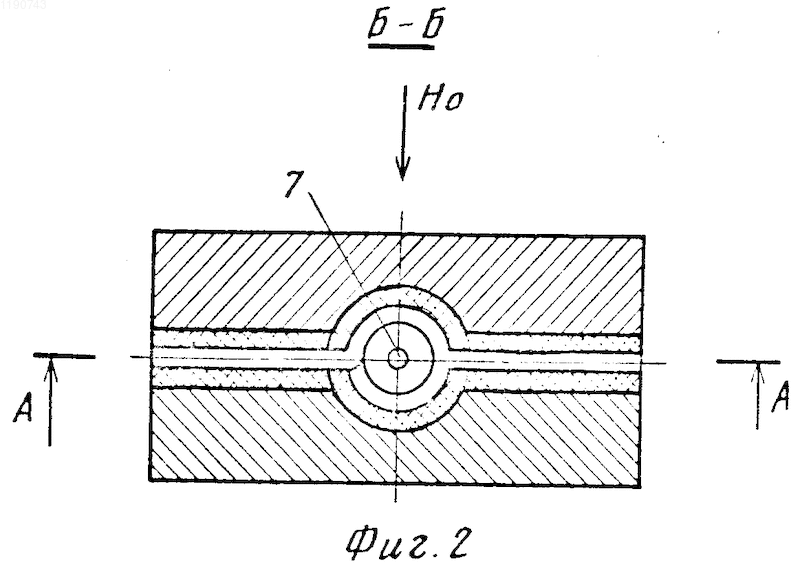

На фиг.1 и 2 изображено предложенное устройство.
Устройство содержит корпус 1 из проводящего материала, в котором выполнено отверстие 2 с цилиндрической поверхностью, проводник 3, положку 4 в виде втулки из диэлектрика с малыми потерями, подводящие линии 5 и 6, измеряемую ферритовую сферу 7. Проводник 3 с подложкой 4 и цилиндрической поверхностью отверстия 2 образуют несимметричную полосковую линию, свернутую в спираль. Проводник 3, являющийся петлей связи, соединяется своими концами с внутренними проводниками подводящих линий или может быть выполнен вместе с ними из одного провода.
Устройство работает следующим образом. СВЧ-сигнал подводится к одной из подводящих линий и снимается с другой. Магнитное поле Но перпендикулярно оси цилиндрического отверстия 2. При ФМР энергия СВЧ поглощается ферритовой сферой и уровень сигнала уменьшается. Ширина кривой ФМР определяется известными средствами как разность магнитных полей, при которых поглощение равно половине от поглощения при резонансном магнитном поле.
В предложенной конструкции устройства значение индуктивности петли связи сведено к минимуму за счет того, что она выполнена в виде несимметричной полосковой линии с волновым сопротивлением, равным волновым сопротивлениям подводящих линий. Это позволяет производить измерения параметров ферромагнитного резонанса в диапазоне частот 0,2-7 ГГц с погрешностью не более 5-10% что значительно лучше по сравнению с параметрами устройств подобного назначения.
Рисунки
Заявка
3743987/21, 21.05.1984
Андреев В. И, Петров В. В
МПК / Метки
МПК: G01R 33/00
Метки: параметров, резонанса, сфер, ферритовых, ферромагнитного
Опубликовано: 27.09.1995
