Ствол метательной установки
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1080575
Авторы: Иванов, Пожариский
Формула
СТВОЛ МЕТАТЕЛЬНОЙ УСТАНОВКИ, содержащий корпус и лейнер, установленные с зазором, который заполнен средой, отличающийся тем, что, с целью повышения технологичности, в качестве среды использован хрупкий материал, а корпус выполнен из кольцевых элементов, причем размеры ствола выбраны из соотношения
= 0.10-0.12 ;
=0.08-0.10 ;
=1.0-1.5 ;
где
л - толщина стенки лейнера;к - толщина стенки корпуса;з - величина зазора;
h - высота кольцевого элемента.
Описание
Известен ствол, содержащий лейнер и внешнюю трубу, причем между лейнером и внешней трубой имеется зазор, который выбирается при выстреле деформацией лейнера.
Недостатком конструкции является сложная технология изготовления сопрягаемых с довольно большой точностью лейнера и трубы, особенно для крупнокалиберных стволов. Кроме того, замена лейнера крупнокалиберного ствола приводит к большим потерям металла.
Известен ствол метательной установки, содержащий корпус и лейнер, установленные с заполненным средой зазором, при этом в качестве среды использована находящаяся под давлением текучая среда.
Недостатком указанного устройства является сложность конструкции из-за необходимости герметизации полости зазора, введения резьбовых колец для соединения лейнера и оболочки, что приводит к усложнению технологии изготовления и сложности разборки ствола при необходимости замены лейнера.
Целью изобретения является повышение технологичности устройства.
Цель достигается тем, что в стволе метательной установки, содержащем корпус и лейнер, установленные с зазором, который заполнен средой, в качестве среды использован хрупкий материал, а корпус выполнен из кольцевых элементов, причем размеры ствола выбраны из соотношения
л/ k= 0,10-0,12; з/ к = 0,08-0,10; h/

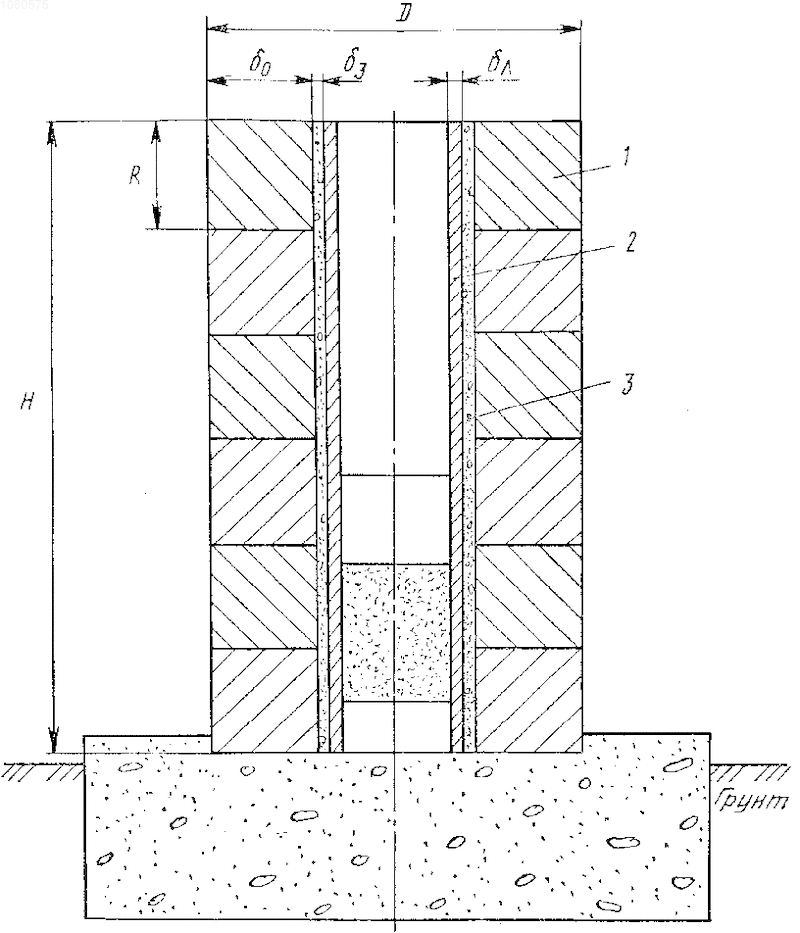

к = 1,0-1,5, где л - толщина стенки лейнера; к - толщина стенки корпуса, з - величина зазора; h - высота кольцевого элемента.На чертеже показан ствол метательной установки, разрез.
Ствол содержит корпус 1, выполненный в виде набора кольцевых элементов с высотой h и толщиной стенки
к, лейнер 2, представляющий цилиндрическую трубу с толщиной л и заполнитель зазора из хрупкого материала 3, причем величина зазора между корпусом и лейнером выполнена з. В качестве заполнителя может быть использован бетон, который может до затвердевания длительное время находиться в состоянии жидкого раствора, что позволяет осуществить плотное заполнение им зазора. При этом размеры ствола выбраны из соотношений л/ k= 0,10-0,12; з/ к= 0,08-0,10 h / k = 1,0- -1,5, которые определяются условиями сохранения прочности лейнера и отсутствия его заклинивания в оболочке при выстреле, которые нарушаются при л/ k< 0,1 или з/ k< 0,08, или h/ к < 1. Верхние пределы обусловлены следующими соображениями: при л/ k > 0,12 будет неоправданное утяжеление ствола, при з/ k > 0,1 возможно появление эффекта выдавливания части заполнителя из зазора между лейнером и оболочкой, а при h/ к > 1,5, получается утяжеление каждого отдельного кольцевого элемента оболочки.Ствол работает следующим образом.
При выстреле усилия от давления пороховых газов через стенку лейнера 2 и слой бетона 3 передаются на несущие кольцевые элементы корпуса 1, которая воспринимает нагрузку от растягивающих усилий. Бетон, сжимаемый между стенками лейнера и оболочки, при действии давлений пороховых газов растрескивается, превращаясь в крошку, что позволяет после выстрела свободно извлекать лейнер из оболочки.
Изобретение позволяет упростить технологию изготовления и сборки ствола за счет заполнения зазора хрупким материалом, что позволяет снизить требования к точности изготовления сопрягаемых поверхностей корпуса и лейнера. (56) Садовский В. Г. Основания устройства материальной части артиллерии. Воениздат, М. : 1956, с. 49-50.
Патент США N 3727513, кл. 89-14А, опублик. 1973.
Рисунки
Заявка
3419988/23, 07.04.1982
Иванов А. Г, Пожариский А. Н
МПК / Метки
МПК: F41A 21/02
Метки: метательной, ствол, установки
Опубликовано: 15.02.1994
Код ссылки
