Уплотнение межфенцевого зазора турбинной ступени
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Уплотнение межвенцевого зазора турбинной ступени по авт. св. СССР 314915, отличающееся тем, что, с целью повышения надежности работы турбины при выполнении ее с полыми диафрагмой и лопатками соплового аппарата, диафрагма в зоне кольцевого козырька снабжена сквозными отверстиями.
Описание
По основному авторскому свидетельству N 314915 известно уплотнение межвенцевого зазора турбинной ступени, содержащее диафрагму, снабженную кольцевым козырьком с канавками, расположенными под углом к его внутренней поверхности [1]
Однако в таком уплотнении при современном уровне температуры газа кольцевые козырьки испытывают значительные тепловые нагрузки, приводящие к образованию трещин термоусталостного характера, что снижает надежность.
Целью изобретения является повышение надежности.
Указанная цель достигается тем, что в уплотнении межвенцевого зазора турбинной ступени, содержащем диафрагму, снабженную кольцевым козырьком с канавками, расположенными под углом к его внутренней поверхности, при выполнении ступени с полыми диафрагмой и лопатками соплового аппарата, диафрагма в зоне кольцевого козырька снабжена сквозными отверстиями.

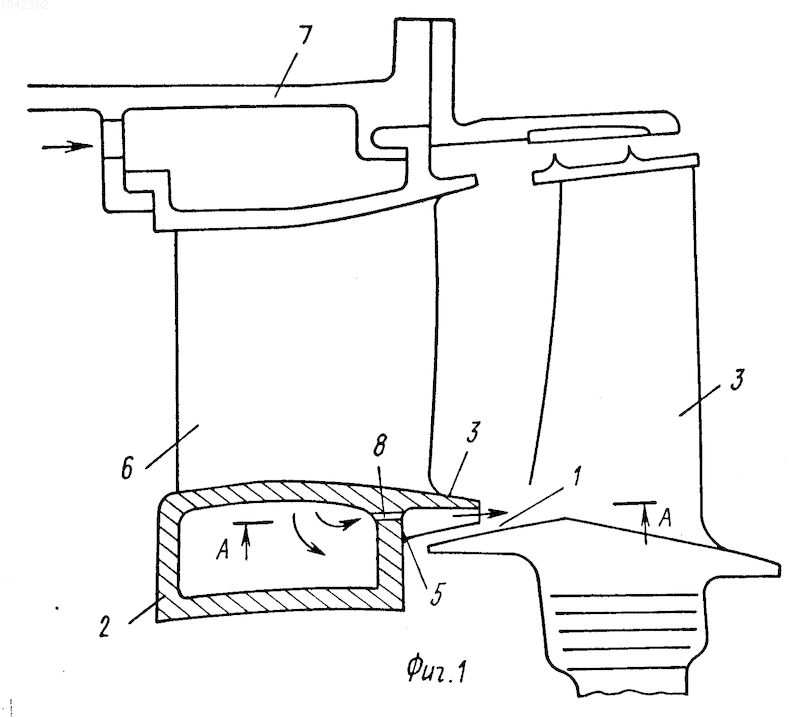

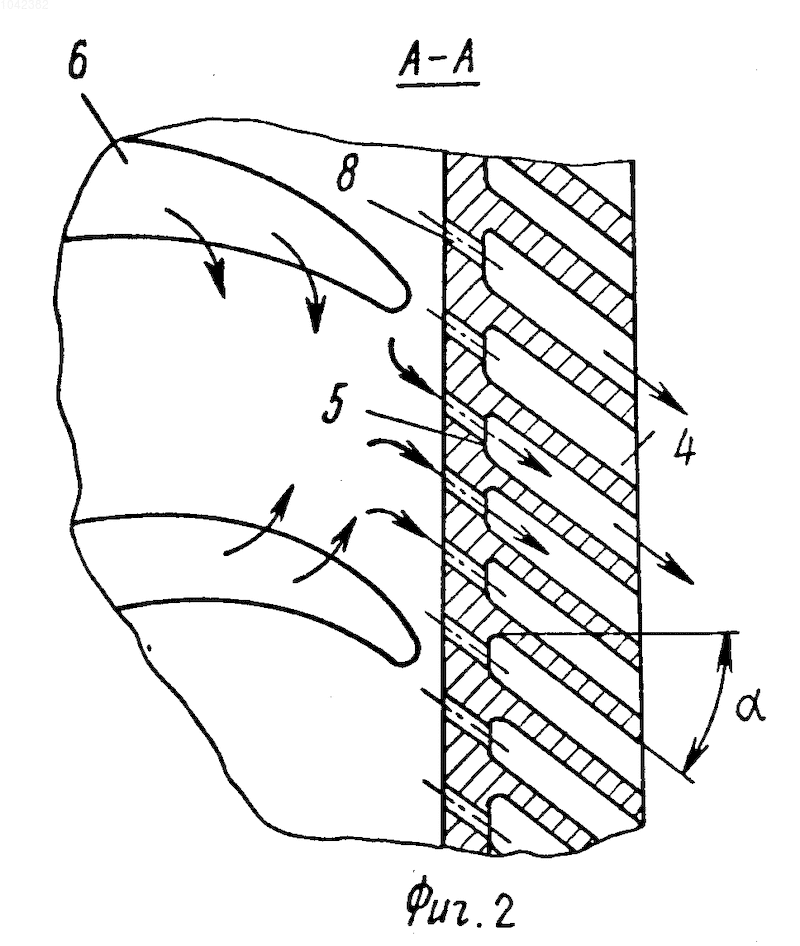

На фиг. 1 показан частичный продольный разрез ступени; на фиг.2 сечение А-А на фиг.1.
Уплотнение межвенцевого зазора 1 турбинной ступени содержит диафрагму 2, снабженную кольцевым козырьком 3 с канавками 4, расположенными под углом
к его внутренней поверхности 5. При выполнении ступени с полыми диафрагмой 2 и лопатками 6 соплового аппарата 7, диафрагма 2 в зоне кольцевого козырька 3 снабжена сквозными отверстиями 8.При работе ступени охлаждающий воздух, подаваемый в лопатки 6 соплового аппарата 7, выходит из диафрагмы 2 через сквозные отверстия 8, омывает кольцевой козырек 3 и отводится в межвенцевой зазор 1. При этом косые канавки 4 увеличивают поверхность теплоотвода от горячей, находящейся со стороны газового потока, поверхности кольцевого козырька 3, одновременно закручивая охлаждающий воздух в направлении выхода потока газа из соплового аппарата 7.
Такая конструкция уплотнения межвенцевого зазора турбинной ступени позволяет осуществить интенсивное охлаждение кольцевого козырька, устранить термоусталостные трещины, и тем самым повысить надежность.
Уплотнение межвенцевого зазора турбинной ступени по авт. св. 314915, отличающееся тем, что, с целью повышения надежности работы турбины при выполнении ее с полыми диафрагмой и лопатками соплового аппарата, диафрагма в зоне кольцевого козырька снабжена сквозными отверстиями.
Рисунки
Заявка
3414893/06, 31.03.1982
Маркин М. И, Михайлов Н. И, Ануров Ю. М, Иванов В. С
МПК / Метки
МПК: F01D 11/02
Метки: зазора, межфенцевого, ступени, турбинной, уплотнение
Опубликовано: 20.10.1996
