Устройство для измерения потока магнитного поля

1. УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОТОКА МАГНИТНОГО ПОЛЯ, содержащее измерительную и компенсирующие катушки, установленные с возможностью вращения на общей оси в измеряемом и эталонном потоках соответственно, токосъемник, электродвигатель вращения катушек, катушку формирования эталонного потока, усилитель и индикатор, отличающееся тем, что, с целью повышения быстродействия, оно снабжено юстировочным электродвигателем, интегратором и преобразователем напряжение-ток, причем на оси юстировочного электродвигателя установлены катушки формирования эталонного потока, измерительная и компенсирующая катушки соединены последовательно и подключены к токосъемнику, первые выходы которого через усилитель подключены к входу юстировочного электродвигателя, а вторые выходы через соединенные последовательно интегратор и преобразователь напряжение - ток соединены с индикатором и управляющим входом катушек формирования эталонного потока.
2. Устройство по п.1, отличающееся тем, что токосъемник выполнен с двумя парами щеток, причем одна пара щеток установлена параллельно оси катушек формирования эталонного потока, а другая пара - перпендикулярно указанной оси.

Изобретение относится к электронной технике и может быть применено для измерения потока магнитного поля фокусирующих и отклоняющих систем (ФОС) электронных приборов.
Известно устройство для измерения потока магнитного поля, содержащее вращающуюся измерительную рамку, снабженную двухпластинчатым коллектором и двумя парами токосъемных щеток, для измерения двух ортогональных проекций потока.
Недостатком данного устройства является малая точность.
Известно также устройство, содержащее измерительную и компенсирующую катушки, установленные на общей оси в измеряемом и эталонном потоке соответственно, токосъемник, электродвигатель вращения катушек, катушки формирования эталонного потока, усилитель и индикатор.
Недостатком данного устройства является низкое быстродействие.
Целью изобретения является повышение быстродействия устройства.
Для достижения этой цели устройство для измерения потока магнитного поля, содержащее измерительную и компенсирующую катушки, установленные с возможностью вращения на общей оси в измеряемом и эталонном потоках соответственно, токосъемник, электродвигатель вращения катушек, катушку формирования эталонного потока, усилитель и индикатор, снабжено юстировочным электродвигателем, интегратором и преобразователем напряжение-ток, причем на оси юстировочного электродвигателя установлены катушки формирования эталонного потока, измерительная и компенсирующая катушки соединены последовательно и подключены к токосъемнику, первые выходы которого через усилитель подключены к входу юстировочного электродвигателя, а вторые выходы через соединенные последовательно интегратор и преобразователь напряжение-ток соединены с индикатором и управляющим входом катушек формирования эталонного потока. Кроме того, токосъемник выполнен с двумя парами щеток, причем одна пара щеток установлена параллельно оси катушек формирования эталонного потока, а другая пара - перпендикулярно указанной оси.

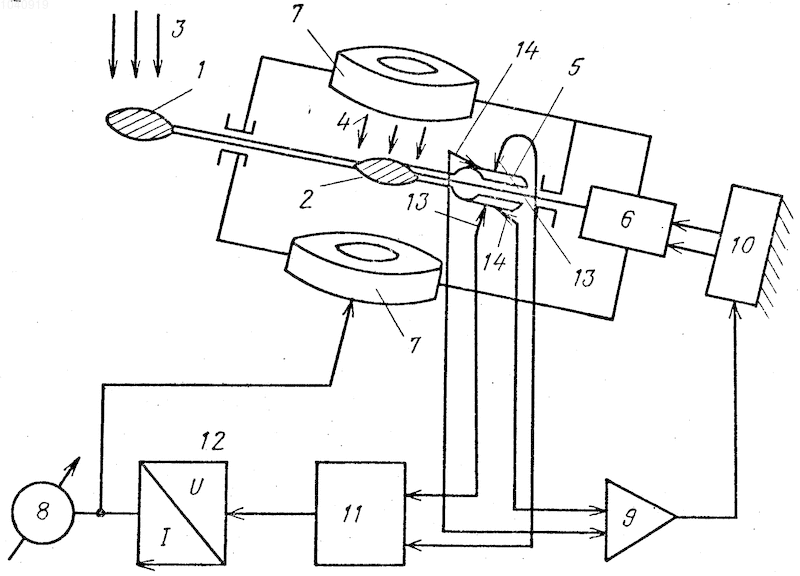

На чертеже изображено устройство для измерения потока магнитного поля.
Устройство для измерения потока магнитного поля содержит измерительную катушку 1, компенсирующую катушку 2, которые установлены с возможностью вращения на общей оси в измеряемом 3 и эталонном 4 потоках соответственно, токосъемник 5, электродвигатель 6 вращения катушек, катушки 7 формирования эталонного потока, индикатор 8 и усилитель 9, юстировочный электродвигатель 10, интегратор 11 и преобразователь 12 напряжение-ток, на оси юстировочного электродвигателя 10 закреплены катушки 7 формирования эталонного потока, полуцилиндры коллектора токосъемника 5 подключены к соединенным последовательно между собой измерительной и компенсирующей катушкам 1, 2, первая пара щеток 13 токосъемника 5 параллельна оси катушек 7 формирования эталонного потока и подключена к входу усилителя 9, вторая пара щеток 14 токосъемника 5 перпендикулярна оси катушек 7 формирования эталонного потока и подключена к входу интегратора 11, выход которого через преобразователь 12 напряжение-ток подключен к индикатору 8 и катушкам 7 формирования эталонного потока, плоскость разреза токосъемника 5 совпадает с плоскостью катушки 7 формирования эталонного потока.
Устройство работает следующим образом. Измеряемый и эталонный потоки 3, 4 создают в измерительной 1 и компенсирующей 2 катушках при их вращении электродвигателем 6 напряжения, которые суммируются на пластинах коллектора токосъемника 5. Это напряжение через первую пару щеток 13 подается на вход интегратора 11. При неравенстве величин напряжений на компенсирующей и эталонной катушках интегратор 11 перезаряжается, на его выходе изменяется напряжение, на выходе преобразователя 12 напряжение-ток изменяется ток, который меняет эталонный магнитный поток, создаваемый катушками формирования эталонного потока. Изменение эталонного потока 4 прекращается при равенстве величин напряжений с катушек, при этом измеряемый поток 3 соответствует эталонному 4 и его величину можно прочесть на индикаторе 8. При несовпадении направлений измеряемого и эталонного потоков 3, 4 сформируется напряжение на второй паре щеток 14. После усиления на усилителе 9 оно запитает юстировочный электродвигатель 10, который повернет катушки формирования эталонного потока до совпадения направлений потоков 3 и 4.
Использование в устройстве для измерения потока магнитного поля юстировочного электродвигателя, интегратора и преобразователя напряжение-ток приводит к сокращению затрат времени на проведение измерения, т.е. к повышению быстродействия.
