Способ изготовления сотового уплотнения
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Способ изготовления сотового уплотнения, включающий установку сотовой полосы в корпус, предварительное закрепление ее на цилиндрической части корпуса, сопряженной галтелями с буртами, засыпку в соты порошкового припоя, укрепление его клемм, припаивание сотовой полосы к корпусу и окончательную механическую обработку, отличающийся тем, что, с целью повышения надежности уплотнения, установку сотовой полосы в корпус осуществляют с осевыми зазорами относительно буртов, а после ее предварительного закрепления в зазоры с натягом устанавливают гофрированные ленты.
Описание
Известен способ изготовления сотового уплотнения, включающий установку сотовой полосы в корпус, предварительное закрепление ее на цилиндрической части корпуса, сопряженной галтелями с буртами, засыпку в соты порошкового припоя, укрепление его клеем, припаивание сотовой полосы к корпусу и окончательную механическую обработку [1]
Однако недостатком такого способа является то, что галтели не обеспечивают повсеместного контакта сотовой полосы с цилиндрической частью корпуса, что препятствует надежной пайке и снижает надежность уплотнения.
Цель изобретения повышение надежности уплотнения.
Указанная цель достигается тем, что при способе изготовления сотового уплотнения, включающем установку сотовой полосы в корпус, предварительное закрепление ее на цилиндрической части корпуса, сопряженной галтелями с буртами, засыпку в соты порошкового припоя, укрепление его клеем, припаивание сотовой полосы к корпусу и окончательную механическую обработку, установку сотовой полосы в корпус осуществляют с осевыми зазорами относительно буртов, а после ее предварительного закрепления в зазоры с натягом устанавливают гофрированные ленты.

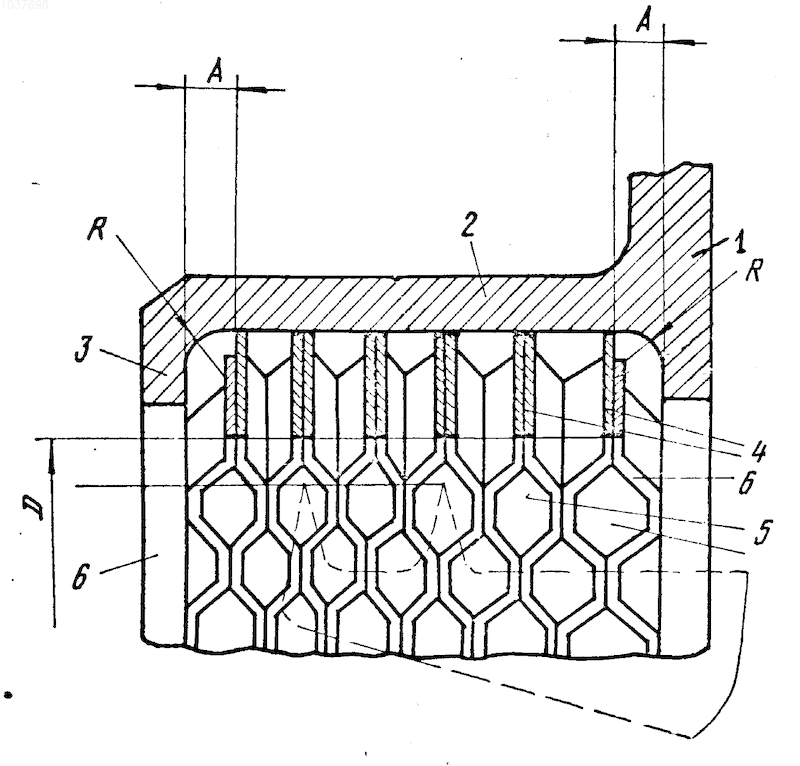

На чертеже показано меридиональное сечение сотового уплотнения, полученного данным способом.
Уплотнение содержит корпус 1 с цилиндрической частью 2, сопряженной галтелями радиусом R с буртами 3. На цилиндрической части 2 корпуса 1 установлена сотовая полоса 4 с сотами 5 с осевыми зазорами А относительно буртов 3. В зазоры А установлены гофрированные ленты 6.
Способ осуществляют следующим образом. Сотовую полосу 4 устанавливают в корпус 1 и предварительно закрепляют ее на цилиндрической части 2 корпуса 1, например, сваркой. Полосу 4 устанавливают с осевыми зазорами А относительно буртов 3, что обеспечивает равномерное прилегание полосы 4 к цилиндрической части 2 корпуса 1. Затем в зазоры А с натягом устанавливают гофрированные ленты 6. В соты полосы 4 и ленты 6 засыпают порошковой припой, например В Пр 11-40Н в таком количестве, чтобы высота припоя составляла 0,5-1,0 мм. Припой укрепляют клеем, например смолой БМК-5 (ОСТ 6-01-26-75) или полимером БМК-5 (ОСТ 01-18-75), разведенными на растворителе Р-5 (ГОСТ 7827-74). Затем припаивают сотовую полосу 4 и гофрированные ленты 6 к корпусу 1 и производят окончательную обработку полосы 4 и лент 6 на заданный диаметр уплотнения D.
Данный способ изготовления сотового уплотнения обеспечивает равномерное прилегание полосы к корпусу, что способствует более качественной пайке и, следовательно, повышает надежность уплотнения.
Способ изготовления сотового уплотнения, включающий установку сотовой полосы в корпус, предварительное закрепление ее на цилиндрической части корпуса, сопряженной галтелями с буртами, засыпку в соты порошкового припоя, укрепление его клемм, припаивание сотовой полосы к корпусу и окончательную механическую обработку, отличающийся тем, что, с целью повышения надежности уплотнения, установку сотовой полосы в корпус осуществляют с осевыми зазорами относительно буртов, а после ее предварительного закрепления в зазоры с натягом устанавливают гофрированные ленты.
Рисунки
Заявка
3324759/06, 27.07.1981
Скворцов В. Л, Маркин М. И, Ануров Ю. М, Пирский М. М, Чухин Ю. М, Михайлов Н. И
МПК / Метки
МПК: F02C 7/28
Метки: сотового, уплотнения
Опубликовано: 27.11.1996
Код ссылки
<a href="https://patents.su/0-1037698-sposob-izgotovleniya-sotovogo-uplotneniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления сотового уплотнения</a>
