Номер патента: 305033

Опубликовано: 01.01.1971

Авторы: Дойников, Дун, Загайтов, Звонцев

МПК: B23K 37/047, B23P 19/00

Метки: балок, сборки, сварку, сечения, таврового

...1). Оп состои Из ролика с ОООЙМОЙ 27, закрепленных на штанге 28, Штанга имеет буртик, которыйсилием пружРшы прижимаетс 51 к корпусу подшиппи 1 а 2(с. фиГ. 1). Е.с.ТаНГа ДБИжЕТС 51 ТОЛЬКО ВДОЛЬ СВОЕЙ ОСИ, НО не повора ивается. 11 од приводным Балом 18 расположен вал 30, несущий рычаги 31, шестерня 32 1 сы. фиг, 2), которая от ш 1 евмоци. ;пшдра 33 через рейку 31 сообщает валу с рычагами поворот на некоторый угол, ссобхо. днмый для смещения ролика с обоймой 27 с осн щели при нажатии рычагов на обойму. ДГ 5 центровки стенки служат (см. фиг. 1) ус. тановочнь;е вертикальные ролики 35, которые прп помощи маховичка 36 и винтовой переда чи вместе с траверсой, на которой установлены ролики) перемеща 1 отся Б направлеш 1 и оси О - .О па Величину...

Номер патента: 250427

Опубликовано: 01.01.1969

Авторы: Звонцев, Марасапов, Романов

МПК: B27B 31/00

Метки: линия, механизированная, пиломатериалов, подачи, поштучной, разметку, распиловку

...каретки 12 с четырьмя парами катков 15, 1-1 а каждом катке через ось 1 б смонтирован стержень 19 с кулачком 20 и противовесами 21 и 22. Такое выполнение стержня 19 и кулачка 20 обеспечивает перемещение,пиломатериалов по роликам 2 д и подачу в накопитель. Кран 24, встроенный в разметочный стол, 2 обеспечивает ручное включение и отключениепривода пневмоцилиндра 1.Приводной рольганг состоит из электропривода 25 и цепной передачи 2 б. В конечный выключатель 27 входит клапан 28 со встроенным 30 дисковым роликом 29, который под воздей 250427ствием пружины 30 занимает положение выше роликов приводного рольганга, обеспечивая проход воздуха из сети в шланги 31, 32 и золотник б. В момент нахождения заготовки пиломатериалов на приводных...

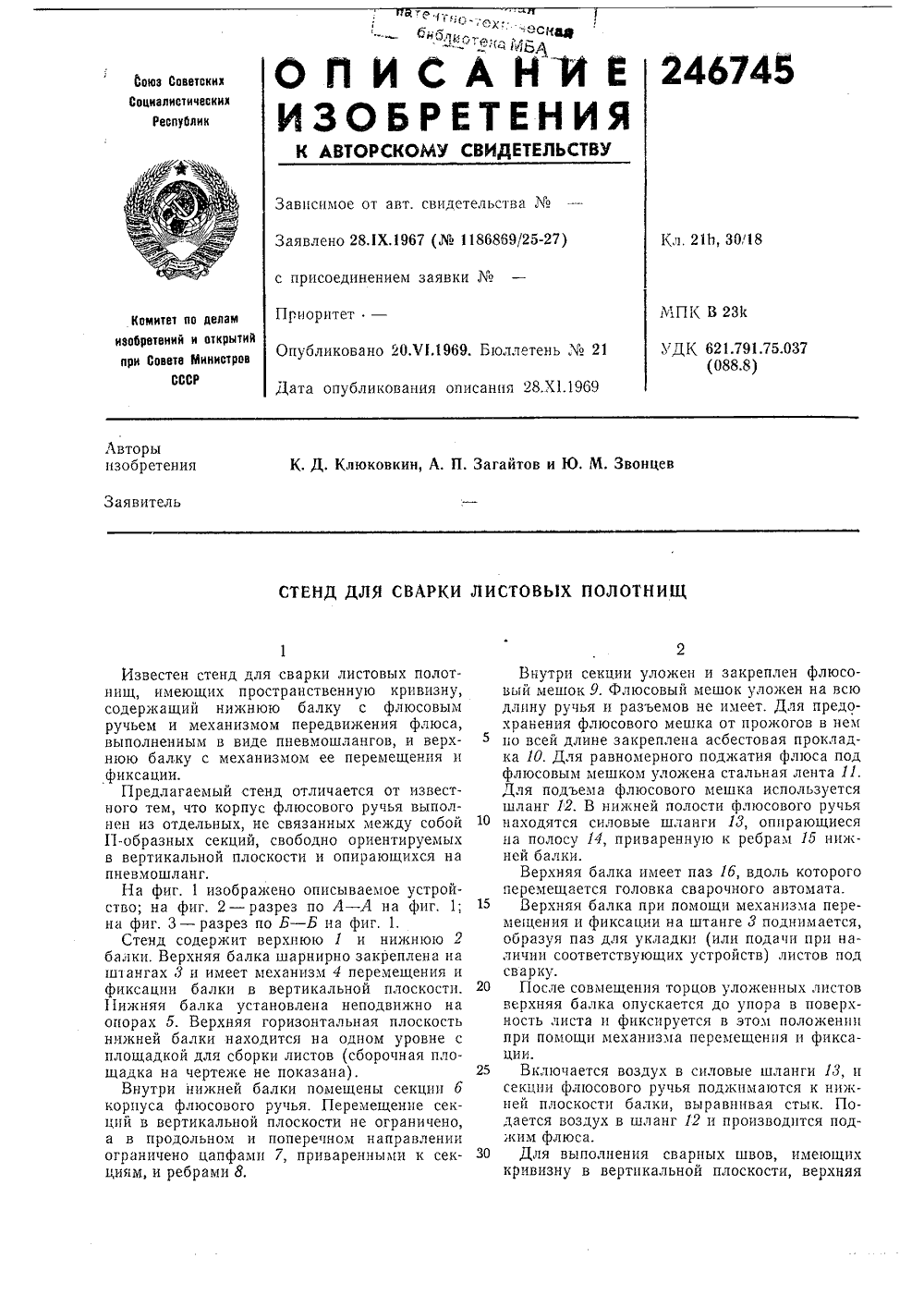

Номер патента: 246745

Опубликовано: 01.01.1969

Авторы: Загайтов, Звонцев, Клюковкин

МПК: B23K 37/06

Метки: листовых, полотнищ, сварки, стенд

...не ограничено, а в продольном и поперечном направлении ограничено цапфами 7, приваренными к секциям, и ребрами 8. Внутри секции уложен и закреплен флюсовый мешок 9. Флюсовый мешок уложен на всю длину ручья и разъемов не имеет. Для предохранения флюсового мешка от прожогов в нем по всей длине закреплена асбестовая прокладка 10. Для равномерного поджатия флюса под флюсовым мешком уложена стальная лента 11.Для подъема флюсового мешка используется шланг 12. В нижней полости флюсового ручья 10 находятся силовые шланги 18, опирающиесяна полосу 14, приваренную к ребрам 15 нижней балки.Верхняя балка имеет паз 1 б, вдоль которогоперемещается головка сварочного автомата.15 Верхняя балка при помощи механизма перемещения и фиксации на штанге 8...

Номер патента: 212086

Опубликовано: 01.01.1968

Авторы: Балтийский, Дмитриев, Звонцев, Клюковкин, Риммер

МПК: B63B 9/06

Метки: саморазгружающийся, сборки, сварки, стенд

...стенда обеспечивает более,полное использо 1 вание производственныхплощадей и повышение производительности.На фиг. 1 схематически изображен предлагаемый стенд (о сеигсией); на фиг. 2 - транспортер с сеицией,Саморазгружающийся сборочный стенд состоит из неподвижных площадок 1 и 2, жестко установленных на тумбах 3, и подвижной,площадки 4, свободно лежащей на стояках б, 20внутри копорых расположены домкраты б.Горизонтальные поверхности площадак 1,2 и 4 образуют ро 1 вную горизонтальную плоскость и имеют взаимно-перпендикулярные 2пазы А и Ь, 1 в которых установлена оонастка для сборки секщий 7 с,криволинейными обводами. Стенд используется в сочетании с подвижным транспортером 8.Окончательно, изготовленная на стенде секция 7 вместе с...
