Номер патента: 1786613

Опубликовано: 07.01.1993

Авторы: Загулин, Михайлов, Сапрыкин

МПК: H02M 3/335

Метки: однотактный, постоянного, стабилизирующий

...10 подсоединены усилитель сигнала рассогласования на операционном усилителе 13, модулятор-генератор 14 на компараторе 15, источник опорного напряжения 16, соединенный с первым входом операционного усилителя 13, и второй делитель 17, одно из плеч которого подклю 20 25 30 чено ко второму входу операционного усилителя 13. Управляющий вход компаратора 15 соединен с выходом операционного усилителя 13, выход компаратора 15 связан с базовой цепью 20 силового транзистора 4 через управляющий каскад 21 на транзисторе 22,Устройство работает следующим образом,костного делителя 9 появляется напряжение, достаточное для запуска модулятора-генератора 14 на компараторе 15, При этом модулятор-генератор 14 начинает вырабатывать в автоколебательном ре 45...

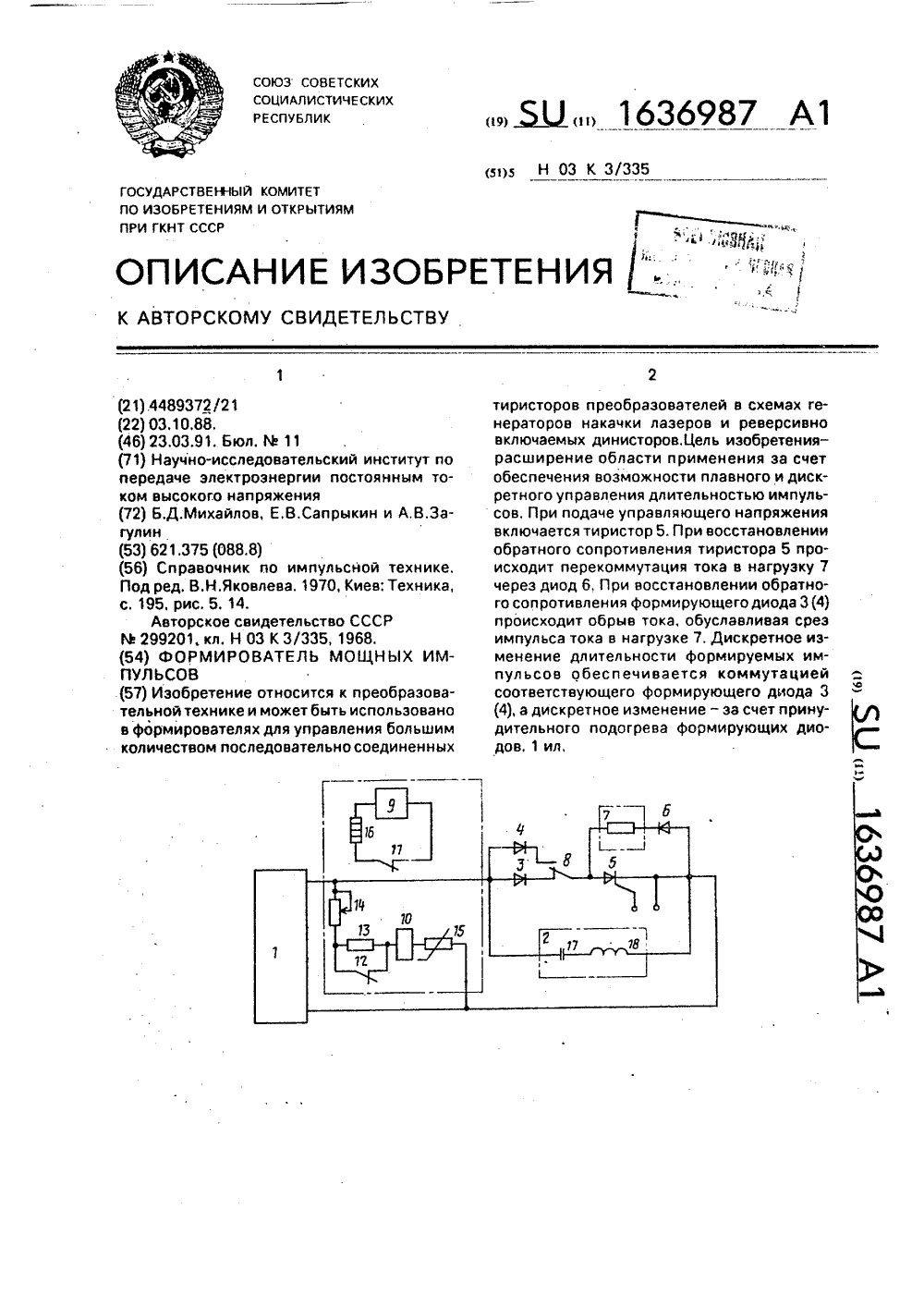

Номер патента: 1636987

Опубликовано: 23.03.1991

Авторы: Загулин, Михайлов, Сапрыкин

МПК: H03K 3/335

Метки: импульсов, мощных, формирователь

...в течение временного интервала, равного времени их обратного восстановления, Времена обратного восстановления формирующего диода 3 и тиристора 5 выбраны так, что тиристор 5 восстанавливается раньше, чем формирующий диод 3, на время, равное длительности формируемых импульсов, и после обрыва обратного тока тиристора этот ток, создаваемый за счет энергии магнитного поля индуктора 18, коммутируется в цепь диода 6 и нагрузки 7, При этом формируется передний фронт импульса, крутизна которого велика, так как данный фронт получен за счет явления обрыва обратного тока тиристора 5: В момент обрыва обратного тока формирующего диода 3 формируется срез импульса тока нагрузки 7. Крутизна среза, как и фронта, велика, так как срез получен за счет...

Номер патента: 724864

Опубликовано: 30.03.1980

Авторы: Боровков, Загулин

МПК: F16K 5/14

Метки: запорное

...с приводом, а нижнийкой 4,15 В рычаге б выполнен продола на наружной поверхности обеподвижно укреплен палец 8, ввующий с пазом 7.Поворот пробки 2 осуществля20 дом, предназначенным также дщения уплотнительного диска 9рычага б.Привод состоит из маренчатой передачи 11 и25 ства 12.Запорное устройство работаетобразом.При вращении маховика 10 нприводное усилие через зубчату30 11 передается на пробку, поворам:с. .,.и 3открытого положения в закрытое. Одновременно через копирное устройство 12 приводное усилие передается на двуплечий рычаг 6, который, поворачиваясь, перемещает обечайки 3 и 4 навстречу друг другу, сдви гая их и обеспечивая зазор между корпусом 1 и уплотнительной поверхностью обечаек, В конце поворота пробки 2 на закры- тие...
