Номер патента: 1476362

Опубликовано: 30.04.1989

Автор: Терентьевский

МПК: G01N 24/10

Метки: построения, эпр-томограммы

...каждый раз интенси Ь=у(Х;+,)+ах,+,правом полупростраУ(Х;) -У(Х;+а -Х; - Х+=у(Х;) - а Х ве (Х)0),а 0); нитных частиц в данном объеме и характера взаимодействия между ними (диполь-дипольное, обменное взаимодействие, дисперсия, насыщение и т. д.). В силу этого результирующий ЭПР-сигнал является некоторой интегральной характеристикой, отображающей неодинаковую плотность магнитных частиц по объему образца, и его форма отлична от идеальной формы Лоренца или Гаусса, Именно такой ЭПР-сигнал от природного алмаза получен при наложении на где а - параметр дисперсии;М=1+"Н;Т Т - параметр насыщения;Н - НбХ= - безразмерный параметр: измеряют параметр дисперсии а и положение максимальных значений левого Х. и правого ХЯ пиков первой производной,...

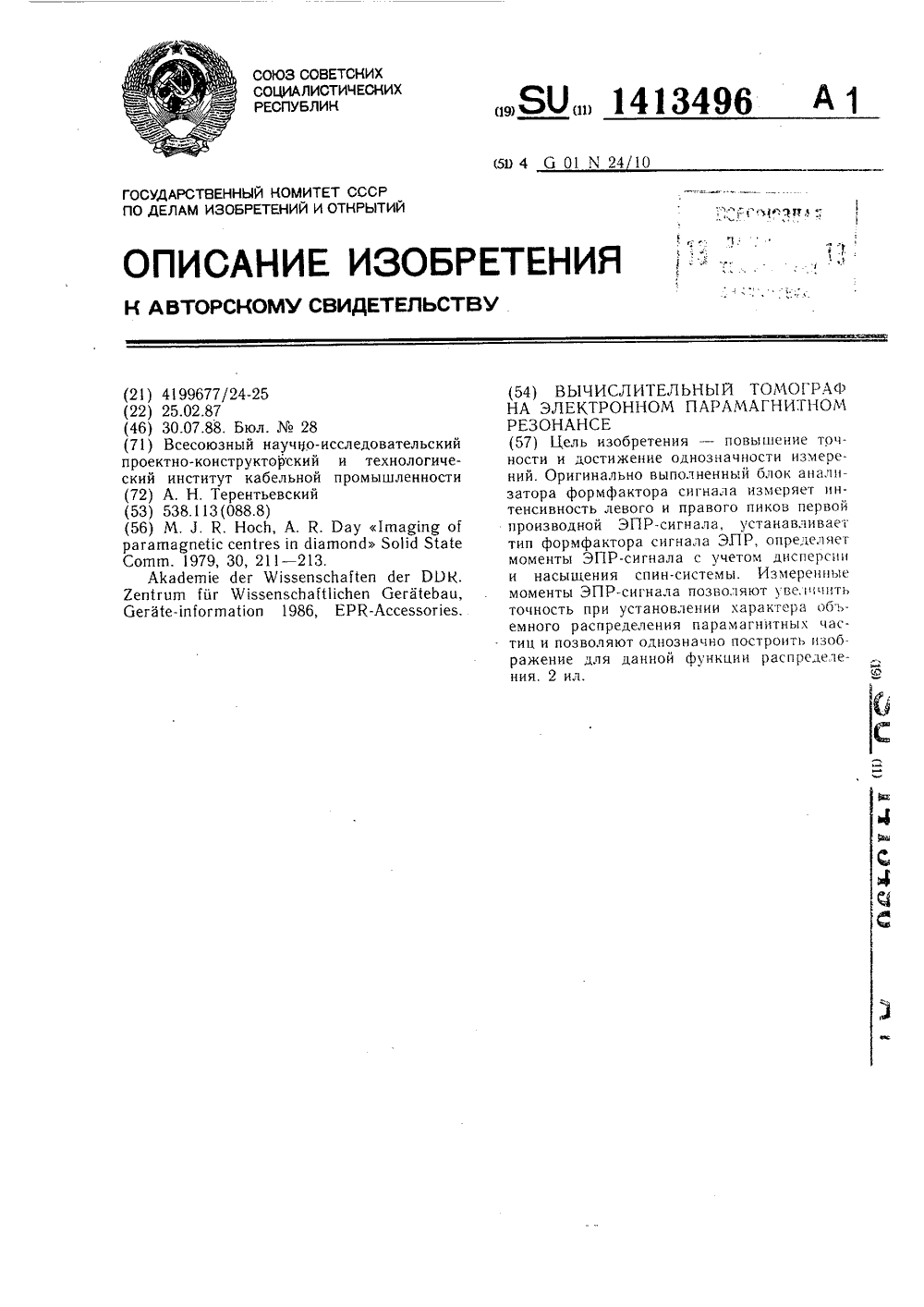

Номер патента: 1413496

Опубликовано: 30.07.1988

Автор: Терентьевский

МПК: G01N 24/10

Метки: вычислительный, парамагнитном, резонансе, томограф, электронном

...соединенного по входу с выходом интегратора 11 и подключенного выходом к модуляционным катушкам.Блок 6 управления градиентом подает напряжение на градиентные катушки 4 и в определенной плоскости, проходящей через образец, находящийся в резонаторе 2, с помощью магнитного поля от постоянного электромагнита 3 и градиентного поля от градиентных катушек 4 выделяется резонансная плоскость. Г 1 ри сканировании этой резонансной плоскости магнитным полем от модуляционных катушек 5 на выходе блока 1 регистрации и управления ЭПР-спектром етра дважды появляется ЭПР-сигнал, первый раз на возрастающем склоне треугольного импульса и во второй раз на его убывающем склоне, В процессе первого появления ЭПР-сигнала при его поступлении на АЦП 9...

Номер патента: 976480

Опубликовано: 23.11.1982

Автор: Терентьевский

МПК: G12B 1/00

Метки: ориентирующее

...с поворотным магнитом.Цель изобретения - расширение5 функциональных возможностей.Цель достигается тем, что в ориентирующее устройство, содержащее манипулятор, опору, тяги в виде нитей, закрепленные на манипуляторе, 1 о и втулку, введены пружина и лимб, манипулятор выполнен в виде полусферической цапфы шарового шарнира, опора выполнена в виде полого цилинд.ра, а пружина расположена между опо Ю рой и втулкой, закрепленной на лимбе с возможностью вращения вокруг ее оси, при этом нити расположены в полости опоры.На чертеже изображено ориейтирую- щ щее устройство.Устройство содержит лимб 1, в котором с возможностью вращения установлена втулка 2. Втулка выполнена съемной. На втулке 2 установлены по- И воротные ручки 3, к которым крепятся...
