Стельмаков

Номер патента: 752762

Опубликовано: 30.07.1980

Авторы: Каспари, Стельмаков, Топельберг, Шенкман

МПК: H03K 3/53

Метки: импульсов, прямоугольных, формирователь

...4, если на управляющий вход ключевого элемента 19 не поступает сигнал, запрещающий его включение. На нагрузке 10 при этом формируется импульс напряжения, амплитуда которого равна напряжению источника 1 питания.Через неуправляемый вентиль 6 проте- кает ток 1, равный разности тока источника 7 опорного тока То и тока нагрузки Т . В момент Ь = 1 про: исходит короткое замыкание в нагрузке. Ток нагрузки скачком возрастает до вето т 5 20 25 30 35 40 45 мента, сигнальный вход ключевого элемента соединен с выходом блока управления,а выход ключевого элемента соединен суправляющим электродом первого управляемого вентильного ключа.5 С Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРМо 646431, кл, Н 03 К...

Номер патента: 752743

Опубликовано: 30.07.1980

Автор: Стельмаков

МПК: H02P 13/16

Метки: постоянного, преобразователем

...регулирования заключается в том, что при таком режиме работы вентилей инвертора и выпрямителя пульсации выходного напряжения преобразователя, обусловленные коммутацией токов в обмотках трансформатора, сведены к минимумуеНа фиг. 1 изображена принципиальная схема преобразователя на Фиг. 2 - временные диаграммы работы отдель- о ных элементов преобразователя.Пусть например, в момент времени ( с 11(фиг. 2) включены тиристоры 1 и 2 инвертора 3; (Фиг. 1). При соединении обмоток трансформатора 4 в неуправ-,5 ляемом выпрямителе 5 включаются диоды 6, 7 и 8. В момент времени 1 (Фиг. 2) через систему 9 управления преобразователем (фиг. 1) подают импульсы на включение очередного тиристора 10 (одновременно подают импульс управленир на тиристор...

Номер патента: 752740

Опубликовано: 30.07.1980

Авторы: Каспари, Стельмаков, Топельберг, Шенкман

МПК: H02P 13/16

Метки: асинхронного, вентильного, зависимого, многофазного, преобразователя

...5 импульсов, компаратор 6, уставку 7, интегратор 8, датчик 9 обратной 15 связи (делитель напряжения), источник 10 сигнала регулирования, первый узел суммирования 11, усилитель-ограничитель 12, преобразователь-аналог 13, источник 14 сигнала ограничения, второй уЗел суммиро вания 15.Сигнал управления поступает на вход интегратора 8, С выхода интегратора сигнал поступает на один из входов компаратора, на другой его вход подается сигнал устав ки 7.В моменты равенства этих сигналов на выходе компаратора формируется сигнал, который поступает в блок распределителя 5 импульсов, далее усилитель-формирователь ЗО 4 формирует импульсы управления требуемой формы и длительности, которые управляют вентилями как силового выпрямителя 1, так и...

Номер патента: 736288

Опубликовано: 25.05.1980

Авторы: Каспари, Стельмаков, Топельберг, Шенкман

МПК: H03K 5/00

Метки: импульсов, прямоугольных, формирователь

...формированием импульса устанавливается необходимый уровеньамплитуды импульса с помощью источника 1, а в цепи, состоящей из источника тока 7, дросселя 8, вентиля 6 уст,.анавливается ток, большийпредельно допустимого тока нагрузки.Затем система управления 11 вырабатывает управляющий сигнал на ключ 4и, на нагрузке 10 формируется импульснапряжения, амплитуда которого равнанапряженню источника 1. Рассмотрим процессы в схеме при отказе узла коммутации 5, когда ток дросселя 2 за рассматриваемый промежуток времени достаточно мал.Пусть в некоторый момент 1 (см. фиг,2) произойдет короткое заьиякание в нагрузке и к моменту 1 напряжение П на конденсаторе 3 равно 1)о,через ключ 4 протекает ток нагрузки 1, а. через вентиль 6 ток, равный...

Номер патента: 717515

Опубликовано: 25.02.1980

Авторы: Осипенко, Стельмаков

МПК: F28C 3/06

Метки: аппарат, прямоточный, тепломассообменный

...тепломассообменный аппарат содержит вертикальный корпус 1, трубопровод .2 для подвода жидкости, верхний тангенциальный подвод 3 газа, напорную форсунку 4., лопаточный завихритель 5, устройство 6 для подачи газообразного топлква и реэер" вуар 7.Воздух под давлением проходят тангенциальный подвод 3 газа и закручивается, в центральную его зонучерез устройство б подводится газообразное топливо. Воздух нагревается и смешивается с жидкостью, поступающей по трубопроводу 2 и впрыскиваемой в закрученный поток воздуха через форсунку 4.При движении вниз по поверхности корпуса 1 происходит тепломассообмен между воздухом и жидкостью, а тангенцйальная составляющая скорости образовавшейся смеси уменьшается, и при набегании на лопаточный...

Номер патента: 702356

Опубликовано: 05.12.1979

Авторы: Артамонов, Стельмаков, Ферафонтов

МПК: G05D 9/02

Метки: давления, жидкости, уровня

...нижним дияшам баков аккумуляторов, установлены на уровне штуцере слива жидкос-, ти, и на поверхности этих труб по их периметру на уровне днища баков выполнены отверстия.На чертеже изображено предложенное устройство,общий вид.Л-Л НИИПИ Заказ 7588/4 ираж 1015 Подписное филиал ППП Патентг,Ужгород, "л.Проектна 3 " 7023Устройство состоит из баковакккумуляторов 1 и 2, разделенных герметичноперегородкой 3, вертикальных труб 4 и5, верхние торцы которых установленына уровне штуцера спим жидкости вертикальной трубы 6, Штуцера для подводажидкости 7, патрубка для подвода пара8, патрубка О, вентиля 10, патрубка 11, шту-.йера для слива жидкости 1 Й и штуцера длясброса давления 13.,; 1 ОПо периметру вертикальных труб 4и 5 на одном уровне с нижним...

Номер патента: 646431

Опубликовано: 05.02.1979

Авторы: Стельмаков, Топельберг, Шенкман

МПК: H03K 5/00

Метки: импульсов, прямоугольных, формирователь

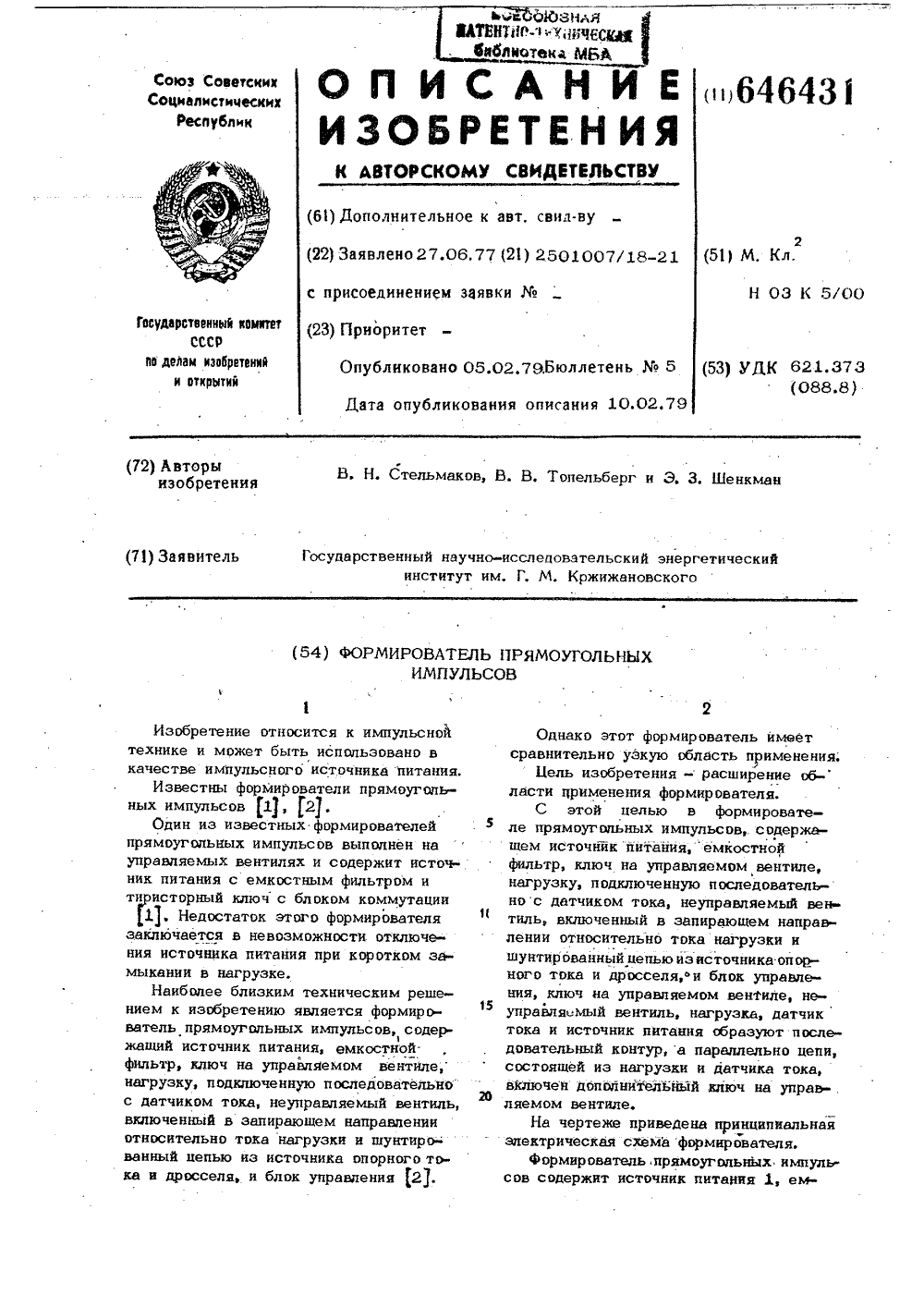

...источник питания 1, ем-;,чается. В момент включения ключа 11/.вентиль 6 запирается, и ток ключа 3скачком возрастает до величины установленного тока, но его дальнейший рост5 замедляется дросселем 8, что создаетусловия для выключения ключа 3,При авариях.в нагрузке 4 ток в нейвозрастает до установленной величины,и датчик тока 5 через блок управления1 О 9 включает ключ 11 и узел коммутации,Затем процесс работы повторяется. НИИЛИ Заказ 126/44 Тираж 1059 Подписно фипиал ППП Патент, г. Ужгород Проектная, 4 3 6 костной фильтр (конденсатор) 2, ключ 3 на управляемом вентиле, нагрузку 4, подключенную последовательно с датчиком тока 5, неуправляемый вентиль 6, включенный в запирающем, направлении относительно тока нагрузки 4 и шунтированный...

Номер патента: 601669

Опубликовано: 05.04.1978

Авторы: Артамонов, Стельмаков, Ферафонтов

МПК: G05D 9/02

Метки: давления, жидкости, уровня

...присоединено к водному объему, а латрубком 8 для подвода пара - к первому лространству аппарата. Усгройство установлено так, чтобы штуцер 12 слива жидкости был на одной высоте с уровнем жидкости в аппарате. Первоначально успройстзо заполняют жидкостью через вентиль 15 до уровня штуцера 12.Устройство работает следующим образом.Пар избыточным давлениемразиным дав лению в аппарате, вытесняет столб жидкости, находившийся в патрубке 8, преодолевает противодазление этого столба и по вертикальной -прубе 4 поступает в бак-аккумулятор 2, в котором создается избыточное,давление, равное давлвнию з аппарате,за вычетом давления, создаваемого высотой столба жидкосги в парубке 8. Избыточное давление, возникшее в баке-аккумуляторе 2, начинает...

Номер патента: 587593

Опубликовано: 05.01.1978

Авторы: Стельмаков, Топельберг, Шенкман

МПК: H02P 13/18

Метки: инверторов, постоянного, преобразователя, регулируемым, трехфазным

...в каждом плече Фазы, для выключения основного тиристора Фазы снимают с него управляющий импульс и подают узкий управляющий импульс на тиристор коьмутирующей цепочки, а через промежуток времени, равный времени выключения основного тиристора, подают узкий управляющий импульс на обратный тиристор того же плеча фазы.Сущность способа заключается в том, что при регулировании выходного напряжения преобразователя ток нагрузки в интервале паузы не протекает по обмоткам трансформатора, а полностью замыкается через диоды неуправляемого выпрямителя.На фиг.1 изображена принципиальная схема преобразователя, реализующего данный способу на Фиг.2,3 представленыМ диаграммы работы отдельных элементов преобразователя, ( 1, Ъз,й,ь-Длительность...

Номер патента: 553431

Опубликовано: 05.04.1977

Авторы: Монасыпов, Стельмаков, Стрельников, Ферафонтов

МПК: F28C 3/06

Метки: теплообменник, эжекторный

...подвода охлаждающей среды размещен соосно камере, а отверстия наклонены по потоку среды,На чертеже представлена принципиальная15 схема предлагаемого теплообменника.Эжекторный теплообменник состоит из ка.меры 1 с патрубком 2 для подвода пара, высоконапорного сопла 3, установленного напатрубке 4 подвода охлаждающей среды, и20 диффузора б. Сопло 3 и патрубок 4 размещены соосно камере 1,На боковых стенках патрубка 3 выполнены наклоненные по потоку отверстия б длявпрыска охлаждающей среды в камеру 1,25 Предлагаемый теплообменник работаетследующим образом. Охлаждающая среда.поступающая из патрубка 4 подвода, разделяется на два потока, При этом основнаячасть охлаждающей среды поступает к высо 30 конапорному соплу 3, остальная часть охлаж...

Номер патента: 516163

Опубликовано: 30.05.1976

Авторы: Андржеюк, Стельмаков, Толстов, Топельберг, Шенкман

МПК: H02M 7/515

Метки: инвертор

...тиристоров 4, шунтированных соответственно обратными диодами 5, 6, причем последовательно с коммутирующими тиристорами 4 подключены последовательно коммутирующие конденсаторы 7 и дроссели 8. Между точками соединения коммутирующих конденсаторов 7 и дросселей 8 и зажимами источников питания подключены сбрасывающие диоды 9.Инвертор работает следующим образом.Рассмотрим работу анодной группы 1 одной фазы.В момент, когда открыт силовой тиристор 3, конденсаторзаряжен до некоторого напряжения с полярностью, указанной на чертеже. При включении коммутирующего тиристора 4 в цепи: тиристоры 3 и 4, дроссель 8, конденсатор- протекает ток, перезаряжающий конденсатор 7. Далее ток в контуре меняет направление и через тиристор 3 протекает ток,...

Номер патента: 493879

Опубликовано: 30.11.1975

Авторы: Андржеюк, Стельмаков, Топельберг, Шенкман

МПК: H02M 7/52

Метки: инвертор

...работает следующим образом, 30 Пусть к моменту времени 10 (фиг. 2) в фазе А включен тиристор 1. Конденсатор 7 заряжен до напряжения источника питания. В момент времени 10 подается импульс управления на тиристор 5, После включения тиристора 5 в контуре из элементов 7 - 5 - 1 - 8 начинает протекать ток, направленный навстречу току нагрузки.В момент времени 1 ь контурный ток 1,; становится равным току нагрузки, тиристор 1 выключается, суммарный ток нагрузки и колебательного контура начинает протекать через диод 3.В момент времени 12 ток 1, снова становится равным току нагрузки, диод 3 выключается, Если время протекания тока через диод 3 достаточно для восстановления управляющей способности тиристора 1, то этот тирпстор оказывается...
