Шоботенко

Номер патента: 1569979

Опубликовано: 07.06.1990

Авторы: Кузнецова, Шоботенко

МПК: H03K 23/66

Метки: вычитающее, коэффициентом, пересчета, счетное, управляемым

...с инверсным входом разрешения записи параллельного кода вычитающего счетчика 3. Устройство работает следующим образом.Если код в вычитающем счетчике 3 не превышает кода на входах 6, устройство работает в требуемом режиме,При этом на входы б подае.ся код, опреде,5 ляющий модуль пересчета устройства, а на входы 7 - код, определяющий временной сдвиг. Счетчик 3 под воздействием .импульсов, поступающих на вход 5 устройства, работает в режиме вычи О тания и код на его выходе уменьдается. После достижения нулевого кода появление входного импульса вызывает появление сигнала разрешения записи на его выходе заема и в счетчик 3 записы-)5 вается код К с входов 6, Таким образом на выходах счетчика 3 формируется последовательность кодов с периодом...

Номер патента: 1480122

Опубликовано: 15.05.1989

Авторы: Тележников, Шоботенко

МПК: H03K 23/66

Метки: вычитающее, коэффициентом, пересчета, счетное, управляемым

...мультиплексор 5 и дополнительный вычитающий счетчик 6, счетный вход и входразрешения записи параллельного кодакоторого соединены соответственно со 30счетным входом вычитающего счетчика1 и выходом мультиплексора 5, адресные входы которого соединены с входами 7 задания временной задержки, аинформационные входы - с выходами дешифратора 4, входы которого соединены с выходами вычитающего счетчика1, информационные входы которого соединены с соответствующими информационными входами,цополнительного вычитающего счетчика 6,Вычитающее счетное устройство суправляемым коэффициентом пересчета работает следующим образом,На входы 3 подается код, определяю 45щий модуль пересчета устройства, ана входы 7 - код, определяющий временной сдвиг. Начальная...

Номер патента: 1297131

Опубликовано: 15.03.1987

Авторы: Евстифеев, Шоботенко

МПК: H01J 49/42

Метки: анализатора, квадрупольного, масс, питания, спектрометра

...величины отношения постоянной составляющей напряжения к амплитуде ВЧ составляющей ИЧ= 3 производится при помощи регулировочного резистора 9, включенного между разнополярными стержнями квадрупольного анализатора 4 последовательно с развязывающими дросселями 7 и 8. При помощи развязывающих фильтров осуществляется ВЧ развязка между напряжениями 11 и Ч и одновременно их суммирование, благодаря чему на стержни анализатора 4 подается напряжение вида + (11 + Ч сову С). Ли - неаризация основного детектора 12 устройства для питания осуществляется эа счет введения двух дополнительных детекторов 10 и 11 источника 13 постоянного напряжения. Вход первого дополнительного детектора 10 соединен с входом основного детектора 12, а его выход - с...

Номер патента: 1250415

Опубликовано: 15.08.1986

Авторы: Маслов, Мельниченко, Павлюченков, Рожнятовский, Румына, Сердюков, Чередник, Шоботенко

МПК: B23K 3/02

Метки: электропаяльник

...таблетка 1 иэ магнитомягкого материала с точкой Кюри, соответствующей оптимальной температуре нагревателя. В корпусе электропаяльника расположена капсула, в которой свободно перемещается постоянный магнит 2. За постоянным магнитом 2 расположены шарик 3 из ферромагнитного материала и шток с пластиной 4 иэ ферромагнитного материала. Пластина устанорлеца перпендикулярно штоку и свободно перемещается внутри капсулы. Внутри капсулы неподвижно закреплен трубчатый элемент 5 из магнитомягкого материала,через внутреннее отверстие которогопроходит шток, связанный с электрической системой (реле) регулирования питания нагревателя. Устройство раб тает сле;счспск образом.При включении паяльника в сеть питация выделяемое в нагревателе тепло поп,шает...

Номер патента: 1219987

Опубликовано: 23.03.1986

Авторы: Кунец, Прокопенко, Рыбак, Шоботенко

МПК: G01R 31/02

Метки: правильности, соединений, электрических

...меняется,Если установленный ранее триггер29. сбросился, или неустановленныйтриггер 29.1 сохранил свое состояние,значит реальная связь соответствующего контакта ОК 1 совпадает с эталоннымописанием.Если после подачи сигнала Стр,срвсе триггеры 29.1-29.п сбросились,о чем свидетельствует высокий потенциал на выходе приоритетного блока7, задающем сигнал "Свободен" на вход20 блока 2 управления, контролируемаяцепь соответствует описанию. Согласно табл. 1 на выходах логическогоблока 2 управления в этом случае формируется код 0111, который следующимсинхроимпульсом генератора 35 записывается в регистр 33 и, согласнотабл. 2, вызывает формирование сигнала "Сброс" на выходе 53 логического блока 34, обнуляющего триггеры25.1-25.п и 29.1-29.п,...

Номер патента: 1112308

Опубликовано: 07.09.1984

Авторы: Гайдучок, Добровольский, Кирианаки, Муравицкий, Пахалюк, Шоботенко

МПК: G01R 25/00

Метки: времени, интервал, сдвига, фазового

...элементы, триггеры и устройства временнрй задержки в видеждущих мультивибраторов или делителей частоты 113.Недостатки преобразователя -большая погрешность смещения, обусловленная широкополосными шумами,и узкий диапазон преобразуемых Фазовых сдвигов.1 Ревереивные счетчики 3.2 и 4,2имеют. один счетный вход С и вход Муправления режимом работы. Если Ч =1,то счетчик работает на сложение, иесли Ч = О, то счетчик работает навычитание. При поступлении сигналана к -вход все разряды счетчикаустанавливаются в нулевое состояние,а на-вход - в единичное состоя"ние,3 -триггеры 3.3 и 4 .3 изменяютсвое состояние выхбдными сигналамисчетчиков 3.2 и 4.2, причем сигналпереполнения устанавливает триггерв единнчнае состояние, а сигналзаема - в...

Номер патента: 1039024

Опубликовано: 30.08.1983

Авторы: Кунец, Прокопенко, Рыбак, Шоботенко

МПК: H03K 5/19

Метки: импульсной, обнаружения, последовательности, сбоев

...через дополнительный формирователь импульсов подключен к входу управления первого коммутатора и к первому выходу триггера, вход которого является первымвходом устройства, а второй выходсоединен с входом управления второго коммутатора и через формирователь импульсов с входом установкисчетчика, входы сложения и вычитания которого подключены соответст 15 венно к первому и второму выходамвторого коммутатора, первый и второй входы которого, являющиеся вторым и третьим входами устройства,соединены с соответствующими входа 2 О ми первого коммутатора, первый ивторой выходы которого подключенысоответственно к входам сложения ивычитания дополнительного счетчика,выход которого соединен с первым25 входом элемента И-НЕ, второй входкоторого...

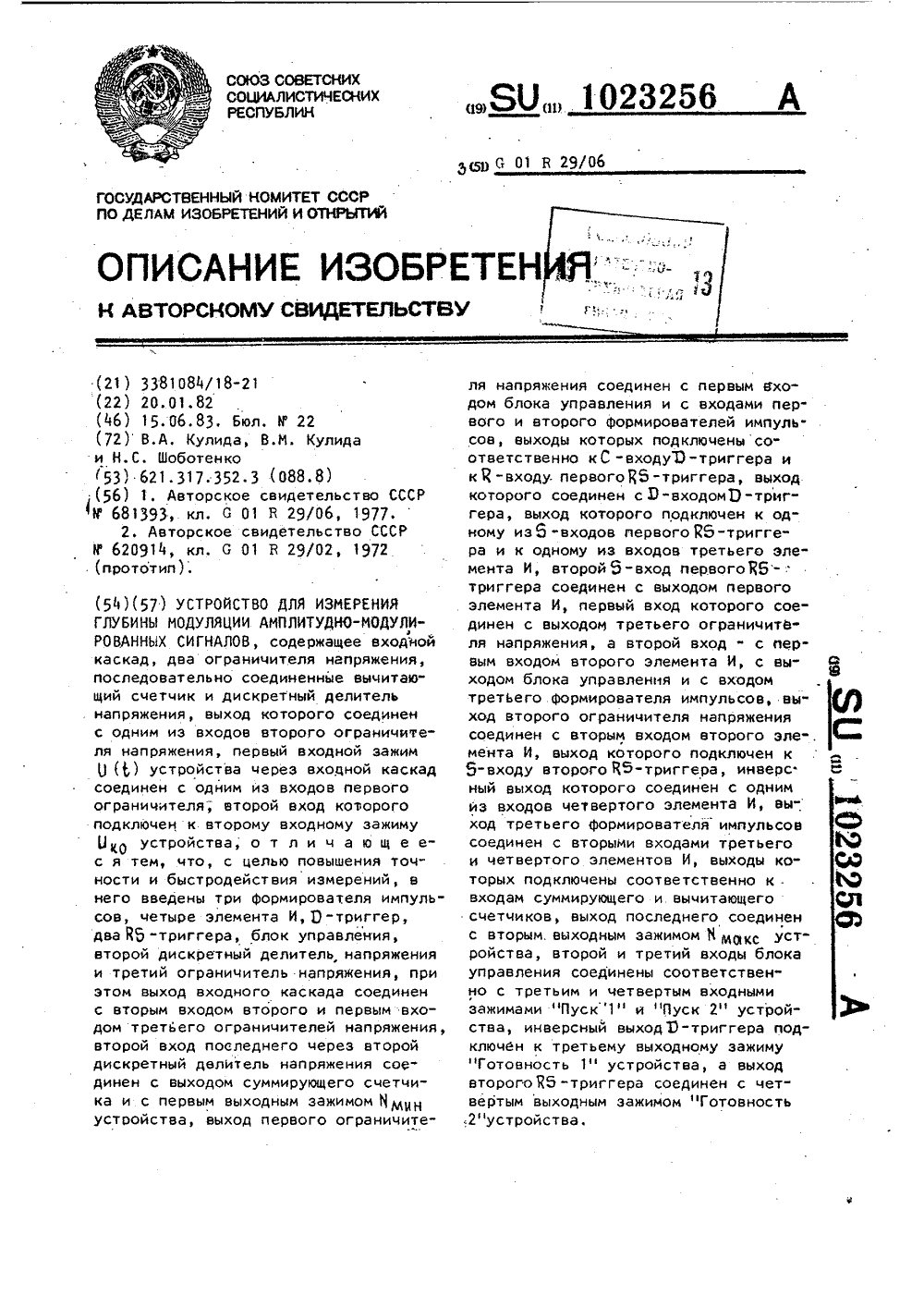

Номер патента: 1023256

Опубликовано: 15.06.1983

Авторы: Кулида, Шоботенко

МПК: G01R 29/06

Метки: амплитудно, глубины, модулированных, модуляции, сигналов

...выходному зажиму готовность 1" устройст 4 ва, а выход второгоК 5-триггера сое- динен с четвертым выходным зажимом Тотовность 2" устройства.3 1023256 .4На Фиг. 1 приведена блок-схема . но по заднему фиг. 2) и переднемуустровства; на фиг. 2 - временные фиг. 2 г) фронтам выходного напряжедиаграммы его работы. ния ограничителя 2.Устройство для измерения глубины По команде Пуск 1 фиг. ),модуляции АИ сигналов содержитпоступающей из ЦЮ, блок управлевходной каскад 1, первый ограничи- ния выдает короткий. импульс сбросатель 2 напряжения, второй ограничи- фиг, 2 е), которыми -триггер 16тель 3 напряжения, третий ограничи- устанавливается в единичное состоя"ние Р 5-триггер 19 сбрасывается, втель 4 напряжения, первый дискретный ние, "- рделитель...
