Номер патента: 1708783

Опубликовано: 30.01.1992

Авторы: Осадчий, Сухина, Титенко, Шашурина

МПК: C03C 11/00

Метки: пеностекла

...зески для взвешивания являетсяодной из важных задач при создании надежных герггетичных разъеггов со стабильными значениями диэлектрической проницаемости. Зависимость диэлектрической проницаемости пеностекла от его плот ности есть определенная Функция для 20 различных составов смеси и требует эмпирического подбора.В ряде случаев эта функциональная зависимость не может быть описана линейной функцией. Поэтому в каждой точке функции Е = 25 =4(Й) можно описать ее с помощью разложения в ряд Тейлора. Разложение в ряд дает возможность найти значение ш = Ч4 (Я) и в,.первом приближении можно рассчитать массу блока как Таким образом, для получения надеж" ных СВЧ герметичных разъемов с заданным значением Я необходимо установить зависимость ш =...

Номер патента: 1003852

Опубликовано: 15.03.1983

Авторы: Богданов, Бортфельд, Василевский, Городецкая, Макова, Сметанкин, Францева, Шашурина, Яковлев

МПК: A61N 1/18

Метки: двигательной, коррекции, функции, человека

...с другого интегратора поступает на пороговое устройства 6, 15которое вырабатывает сигнал для блока 7 звуковой обратной связи. Припревышении амплитуды интегрированнойЭМГ 0,75 от максимально возможного.значения амплитуды ЭМГ (при максимально возможном сокращении мышцы)блок 7 звуковой обратной связи генерирует звуковой сигнал. Звуковойсигнал является поощрением для пациента, свидетельствует о правильнос ти действий.По истечении 2-5 с Фиксации произвольно максимального сокращения мышцы,срабатывает пороговое устройство 9и запускает электростимулятор 1030Амплитуду электростимуляции выбираюттаким образом, чтобы иэ исходного по"ложения при электростимуляции полу,"чить полное непроизвольное сокращение мышцы.Испытания проведены на 21 больном З...

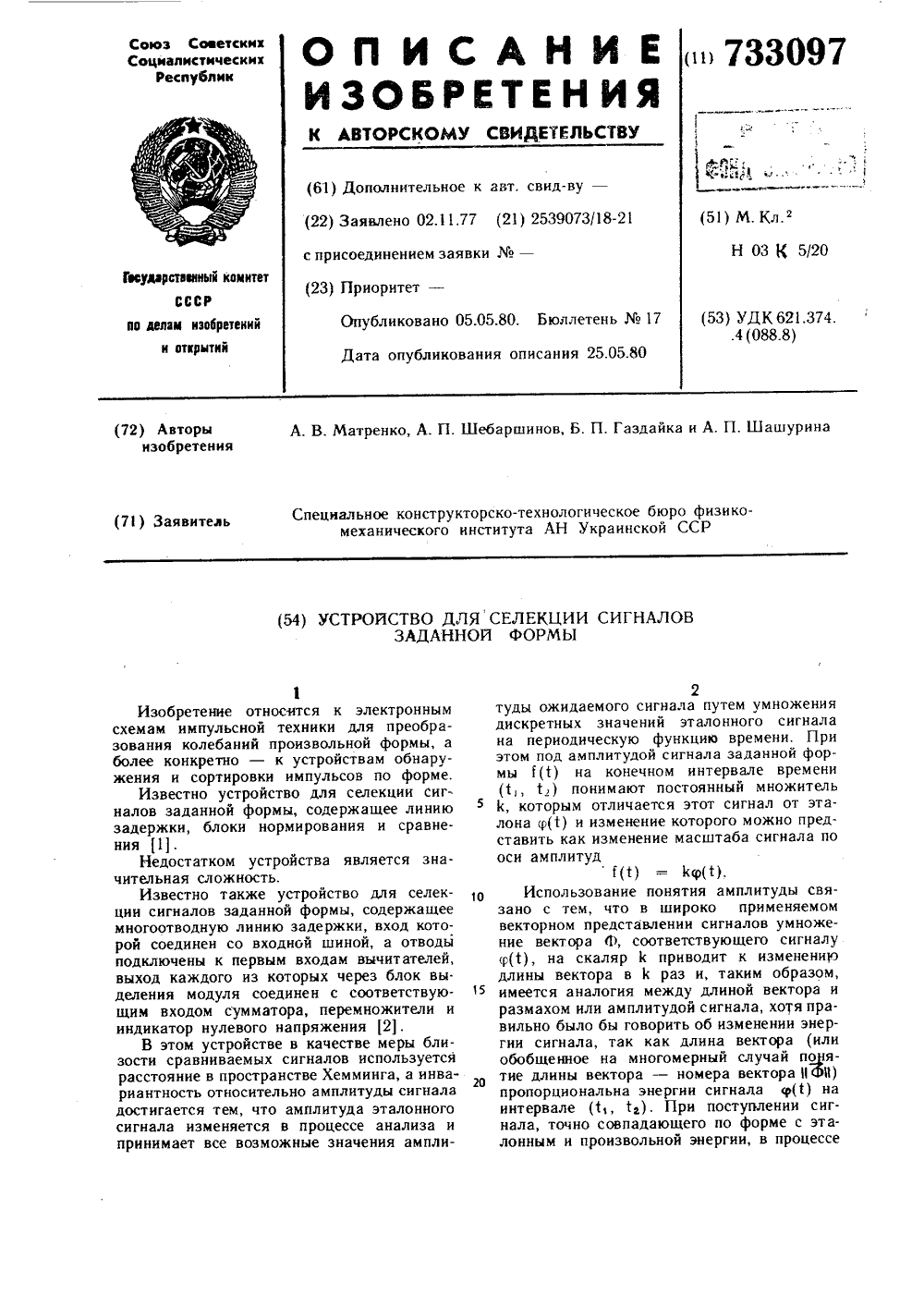

Номер патента: 733097

Опубликовано: 05.05.1980

Авторы: Газдайка, Матренко, Шашурина, Шебаршинов

МПК: H03K 5/20

Метки: заданной, селекции, сигналов, формы

...содержит многоотводную линию задержки 1, вычитатели 2, перемножители 3, генератор 4 периодического напряжения, блоки 5 выделения модуля, сумматор 6, дополнительный вычитатель 7, аттенюатор 8 и индикатор 9 нуля своего напряжения. Выход индикатора нуля напряжения является выходом устройства.При поступлении сигнала на вход многоотводной линии задержки 1, который является входом устройства, на отводах линии задержки (отводы взяты через интервалы времени Ь (=;(, где Г - максимальная1частота спектра сигнала) получаются напряжения, соответствующие дискретным отсчетам сигнала, поступившего в моменты времени (1 - пЬ 1), где п - номер отвода линии задержки. Сигналы с отводов линии задержки поступают на первые входы вычитателей 2, на...
