Номер патента: 1283552

Опубликовано: 15.01.1987

Авторы: Жариков, Лазарев, Пальниченко

МПК: G01K 15/00

Метки: градуировки, низкотемпературных, термометров

...другое плечо моста, магазина емкостей 3 для баланса квадратурной составляющей напряжения, генератора звуковой частоты 4, соленоида 5, осуществляющего индуктивное питание моста, нуль- индикатора 6 и сверхпроводящих реперов 7 одинаковых размеров. Реперы 7 разложены по катушкам 1 таким образом, чтобы по мере изменения температуры после сверхпроводящего перехода одного из реперов 7 в одной из катушек 1 следовал сверхпроводящий переход репера, расположенного аналогичным образом, в другой катушке 1:Первоначально мост балансирует при температуре большей, чем любая из критических температур реперов с помощью потенциометра 2 и магазина емкостей 3. Так как катушки 1 одинаковые, то их взаимоиндукция с соленоидом (5), соответствующие...

Номер патента: 892672

Опубликовано: 23.12.1981

Авторы: Кондратова, Пальниченко, Первушкин, Степаненко

МПК: H03K 3/335

Метки: ждущий, мультивибратор

...предлагаемого ждущего мультивибратора,Ждущий мультивибратор содержитпервый тиристор 1, катод которого подключен к отрицательной шине питания,а анод через нагрузку 2, соединен сположительной шиной питани времязадающую ВС-цепь, состоящую из резистора 3 и конденсаторов 4 и 5 Однииэ обкладок,конденсаторов 4 и 5 объеЭ 5динены и соединены с резистором 3,а вторые соединены с анодами тиристоров 1 и 6, Катод тиристора 6 соединен с анодом тиристора 1, в анодную цепь тиристора включена нагруз 40ка резистора 7,а управляющий электрод соединен с общей точкой последовательно включенных динисторов 8 и 9.Анод динистора 8 соединен с резистором 3 и конденсаторами 4 и 5, а катод 5динистора 9 - с отрицательной шинойпитания.Работает устройство следующим...

Номер патента: 855954

Опубликовано: 15.08.1981

Авторы: Грицун, Пальниченко, Первушкин, Степаненко

МПК: H03K 3/335

Метки: многофазный, мультивибратор

...цель достигается тем, чтов многофазном мультивибраторе, содеКащем диоды, источник питания, п-каскадовпоследовательно соединенных с соответстВующими 2 Грузками тиристорОВ, катодКОТОРЫХ ПОДКЛОЧЕ К ОТРЦ;т;гОЙ И 11.источника питания, аноды черсз нагруз 1,)К ПОЛОЖИТЕЛЬОй ШИНЕ, П-ЦЕПЕЙ фОРМИРОвания импульсов включения тирисОров, каждая цепь форми 1)ования имгульсоз включения тиристоров состоящая из резистора иконденсатора,юдклю;еа через,:,.нс О)УПРВВЛЯЮЩЕМУ ЭЛЕКТ)Од, ИРИСтОРВ Осгветствующего каскада, пои это: Одна Об.КлаД 2 КОНДЕсатОРа фОРМНРОВ 2 ИЯ Иг:1 У)сов соединена с анодом запирающегс диода, катод которого соединен с анодом типистора предыдущего каскада, а В-орая - с2 НОДОМ фИКСИРУЮ 1 ЦЕГО ДИО а 1 ато;, .;-"глРОГО СОЕДИНЕН С аНОДОМ...

Номер патента: 838944

Опубликовано: 15.06.1981

Авторы: Грицун, Пальниченко, Первушкин, Степаненко

МПК: H02M 1/08

Метки: последова-тельно-параллельно, соединенными, тирис-торами

...связи 2Недостатком устройства является наличие импульсных трансформаторов для каждой группы параллельно соединенных тиристоров, что снижает надежность устройства.Бель изобретения - упрдцение конструк8389444связи 38 - второй конец вторичной обмотки импульсного, трансформатора 13ции устройства и повышение надежнхсти его в работе.Поставленная цель достигается тем, что устройство аля управления последо вательно-параллельно соединенными тиристорами снабжено диодами связи, аноды которых подключены к Ьбщей точке дели- тела напряжения, катоды подклюнены к другому концу вторичной обмотки импульсного трансформатора, а общие точки 10 анодов разделительных диодов всех групп соединены вместе.На чертеже представлена схема предлагаемого устройства...

Номер патента: 805481

Опубликовано: 15.02.1981

Авторы: Грицун, Пальниченко, Первушкин, Степаненко

МПК: H03K 3/335

Метки: мультивибратор

...содержит в каждомплече тиристоры 1 и 2 с анодной наг-рузкой резисторы) 3 и 4, транзисторы 5 и 6, коллекторы которых соединены с обкладками времязадающегоконденсатора 7, а база каждого изтранзисторов соединена через резистор 8 смещения или 9 с анодом тиристора этого же плеча, фиксирующиедиоды 10 и 11, стабилитроны 12 и 13,зарядный резистор 14, дополнительный коммутирующий конденсатор 15,включенный в одну из диагоналей моста, являются общими для обоих плеч,а также источник питания с положительной 16 и общей 17 шинами.Анод тиристора 1 через соответствующую нагрузку 3 соединен с поло- джительной шиной 16 источника питания,катод - с общей шиной 17 источникапитания, а.управляющий электрод соединен через...

Номер патента: 794722

Опубликовано: 07.01.1981

Авторы: Пальниченко, Первушкин, Степаненко

МПК: H03K 3/35

Метки: генератор, импульсов

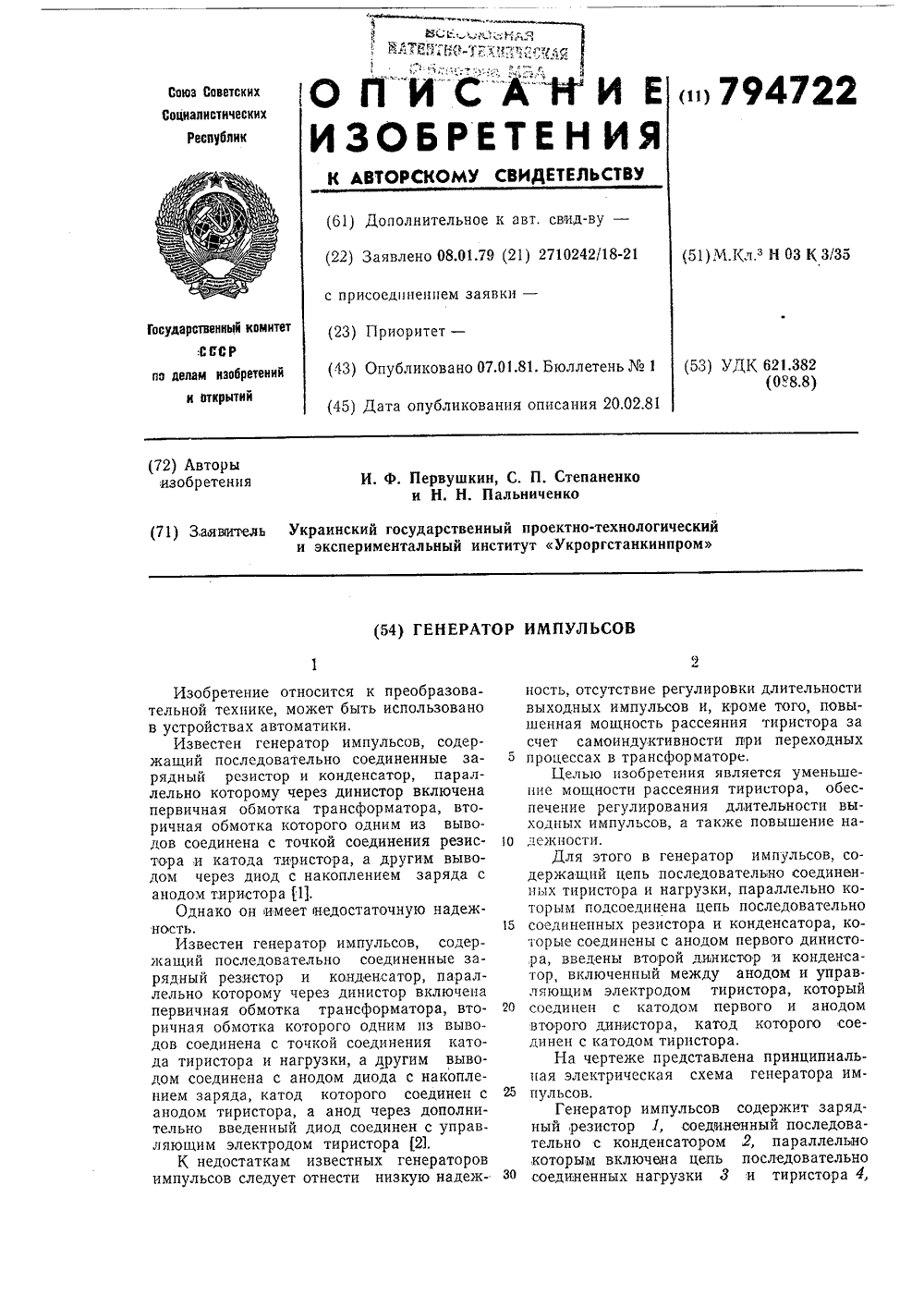

...которые соединены с анодом первого динистора, введены второй дзонистор и конденсатор, включенный между анодом и управляющим электродом тиристора, которы"О соединен с катодом первого и анодовторого динистора, катод которого соединен с катодом тиристора.На чертеже представлена принципиальная электрическая схема генератора им 25 пульсов,Генератор импульсов содержит зарядный резистор 1, соединенный последовательно с конденсатором 2, параллельно,которым включена цепь последовательносоединенных нагрузки 3 и тиристора 4,9422 Формула изобретения Составитель А. Тимофеевехред А. Камышникова Редактор Г. Петро орректор И. Осиновска Заказ 1760/134 Изд.125 Тираж 999 ПодписноеНПО Поиск Государственного комлтета СССР по делам изобретений и...
