Мыцык

Номер патента: 736309

Опубликовано: 25.05.1980

Авторы: Мыцык, Чесноков

МПК: H02M 7/537

Метки: постоянного, трехфазное

...1:1() О - ,0. -форма управляющих сигналов, подаваемыхна входы вспомогательных закорачивающих транзисторов с частотой 7(период Т;-1(1, );Од,О, Ос - форма выходного фазного на 30пряжения преобразователя (пунктиром показана основная гармоника напряжения),Частота основной гармоники выходногонапряжения равна разности модулируемойи модулирующей частот=(-,Час- З 5тоту целесообразно брать фиксированной, а регулирование выходной частотыосуществлять за счет изменения частотыпо заданному закону(хотя в общем случае это непринципиально)оРегулирование напряжения в цредлагаемом на фиг. 1 варианте преобразователя может быть осуществлено за счетвведения угла регулирования с(. (т, ) в5алгоритмы управления транзисторами2-7.Принцип формирования...

Номер патента: 736306

Опубликовано: 25.05.1980

Авторы: Иванов, Мыцык

МПК: H02M 7/515

Метки: амплитудноимпульсной, модуляцией, переменное, постоянного, трехфазное

...обмотки 8 трансформатора, два других - точками объединения одних силовых кон цов ключей 16-21 и 22-27 двух групп коммутатора, другие силовые концы этих ключей соединены с выходными выводами 10 - 15 трансформатора 7.Блок управления 29 содержит задаю - щий генератор 30, подключенный к многоканальному распределителю импульсов 31, выполненному 12-ти канальным, каждый его т -ый канал из число первых 6-ти каналов совместно с (13- Е )-ым каналом (т,е, 1-й канал совместно с 12-ым, 2 - ой совместно с 11-ыч и т.д.) связаны с управляющим входом соответствуютцего ключа первой группы коммутатора (ключи 16-21) черезлогический 40 эпемент ИЛИ (32-37).Одновременно каждый лт -ый канал распределителя импульсов из числа первых 4-х каналов содместно с...

Номер патента: 736296

Опубликовано: 25.05.1980

Автор: Мыцык

МПК: H02M 5/27

Метки: непосредственный, трехфазно-фазный, частоты

...мосты 8-10 на управляемых ключах с двусторонней проводимостью (например, мост 8 на ключах 11-16) и два вентильных моста 17 и 18 с управляемыми ключевыми элементами 19 и 20 на их ньходах. Выходные выводы 21-26 преобразователя образованы выходами мостов 8-10, а число этих мостов равно числу выходных Фаз преобразователя (н данном случае ю=З)В некоторых случаях может оказаться более целесообразной модификация преобразователя, показаннаяна Фиг,2. Отличие этого решения состоит лишь в том, что дополнительныйкомплект трехФазных обмоток выполненна первичной (а не на вторичной стороне) и обмотки первичного комплекта (а. не вторичного) выполнены с отайками. В этом случае, при некоторых соотношениях напряжений питающей сети и нагрузки нентильные...

Номер патента: 736063

Опубликовано: 25.05.1980

Авторы: Балюс, Мыцык, Чернышев, Чесноков

МПК: G05F 1/44

Метки: выходного, инвертора, мостового, трехфазного, широтно-импульсного

...т.е. выполняется усло вие Ч,2 У/ц - А/2 (ток ьд на фиг. 2 то в этом случае на всем интервале ЯО+Оь формируют запирающий сигнал д ключа 3, Если же угол % окажется равным или больше У/9 с, то дополнительном интервале регулирован Я-И 6 ) ключа 3 формируют отпирающий сигнал на интервале Ц-С 2 . Н конец, если фазовый угол окажется в пре делах 4 Ф/9-ЦйМо 1%9+Аф то отпирающий исигнал ключа 3. формируют с учетом угла регулирования м Длительность сформированного сигнала для отпирания ключа 3 при этом равна Чп/9+ц 9 р. На интервале проводимости И -О формируют отпираюшие сигналы для ключей 4 и 6, запирающие сигналы для ключей 3 и 5, широтно-модулированный сиг нал для ключа 1. При формировании управляюшего сигнала дляключа 2 следует рассматривать...

Номер патента: 731534

Опубликовано: 30.04.1980

Авторы: Балюс, Мыцык, Чернышев, Чесноков

МПК: H02M 7/537

Метки: постоянного, трехфазное

...к входному выводу диодного моста 28 своим концом, а к входному выводу диод О ного моста 27 - своим началом, а обмотка26 - наоборот, началом к мосту 28 и концом к мосту 27. На выходах этих диодных мостов по постоянному току включены магнитно-транзисторные ключевые элементы, 4 выполненные на силовых транзисторах 29,30, последовательно с эмиттерколлекторными переходами которых включены первичные обмотки трансформатора 31 тока, вторичные обмотки которого через вспомогательные транзисторы 32, ЗЗ подсоединены к эмиттербазовым переходам силовых транзисторов 29, 30. Управляющие входы 34, 35 вспомогательных транзисторов подключены к системе 36 управления ключевыми элементами (СУК), Средние точки 37, 38 вторичных обмоток 25, 26...

Номер патента: 731532

Опубликовано: 30.04.1980

Авторы: Балюс, Иванов, Мыцык, Чернышев

МПК: H02M 7/48

Метки: квазисинусоидальное, переменное, постоянного

...и силовой части преобразователя 60 и замыкания ключей 3, 4 ннвертора 1 напервичной обмотке 6 согласующего высокочастотного трансформатора 7 формируется отрицательный импульс напряжения 1.11,р.Полярность обмоток трансформатора тако ва, что при замыкании ключа 15 коммута. 50 Задающий генератор 20 подключен кмногоканальному распределителю 21 импульсов, который выполнен восьмпканальным, причем первый его канал совместно с 5 седьмым и восьмым, второй совместно сшестым, третий совместно с пятым и четвертым связаны с управляющими входами соответственно ключей 15, 16, 14, 1 коммутатора 18 через логические элементы 10 ИЛИ. Распределитель 21 импульсов связантакже с управляющими входами ключей 2 - 5 высокочастотного инвертора 1 через узел 22...

Номер патента: 731528

Опубликовано: 30.04.1980

Авторы: Большов, Буденный, Мыцык, Руденко, Сенько, Скобченко

МПК: H02M 5/22

Метки: однофазное, фазного

...4 и оконечным усилителем 9 импульсов управления силовыми ключами демодулятора 7. Источник 10 т-фазного напряжения подсоединен к основным амплитудно-импульсным модуляторам 6.Принцип работы преобразователя без промежуточного высокочастотного преобразования поясняется диаграммами, представленными на фиг. 2, На выходе распределителя 3 импульсов формируют три последовательности импульсов управления 11, 12, 13, обеспечивающих управление основными амплитудно-импульсными модуляторами 6, выполненными в виде одпофазпых инверторов на ключах с двусторонней проводимостью. После суммирования с помощью выходных трансформаторов трех промодулированных напряжений 14, 15, 16, на нагрузке формируют квазисинусоидальное напряжение 17.Принцип работы...

Номер патента: 720663

Опубликовано: 05.03.1980

Авторы: Мыцык, Чесноков

МПК: H02P 13/18

Метки: инвертором, мостовым, однофазным

...а второго - с делителем 4 частоты, Логический блок 7 содержит одно фазные инверторы 8 - 9, выходы которых нагружены на первичные обмотки высоко частотных трансформаторов 10 - 11, Вторичные обмотки этих трансформаторов подключены к входам четного числа (в данном случае четырех) модуляторов 12 - 15. Модуляторы 12 - 15 выполнены на полностью 3управляемых ключах 16 - 23 с двусторонней проводимостью. Управляющие входы ключей однофазных инверторов 8 - 9 связаны с выходами 24 - 27 одного распределителя 5 импульсов, а управляющие входы ключей 16 - 23 модуляторов связаны с выхода ми 28 - 31 второго распределителя 6 импульсов. Выходы модуляторов 32 - 33 и 34 - 35 подключены к управляющим входам ключей стоек мостового однофазного инвертора 36, 37...

Номер патента: 720643

Опубликовано: 05.03.1980

Авторы: Иванов, Мыцык

МПК: H02M 7/537

Метки: амплитудно-импульсной, выходного, модуляцией, переменное, постоянного, преобразователя

...сигналы управления, подава- иемые на управляющие входыключей коммутатора,Исходя из требований к качеству выходного напряжения для иллюстрации, выберемчисло интервалов квантования на полупери 20оде выходного напряжения равным, например, семи (см. фиг. 2, в). Ранее, по известному способу, регулирование (стабилизация)выходного напряжения осуществлялось путем формирования прямоугольных импульсов с частотой, кратной частоте квантованияуровней выходного напряжения преобразователя и с паузой на каждом интервалеквантования, равной регулировочному интервалу выходного напряжения, т. е. осуществлялось 100/-ное широтно-импульсное регулирование напряжения на каждом интервалеквантования. С целью уменьшения искажений выходного напряжения в заданном...

Номер патента: 720636

Опубликовано: 05.03.1980

Авторы: Балюс, Мыцык, Чернышов, Чесноков

МПК: H02M 7/48

Метки: инвертор, мостовой, напряжению, стабилизированный, трехфазный

...прямым и инверсным выходами триггера 11, соответственно. В цепи питания однофазной инверторной ячейки 12 включен ключевой элемент 16, управляющий вход которого связан через выпрямитель 17 с одной из выходных обмоток насьпцающегося трансформатора 13. Др 1 угая выходная обмотка этого трансформатора подключена к выпрямителю 18, выход которого образует выход одновибратора 10, На выходе одновибратора 10 включен логический элемент НЕ 19, осуществляющий инверсию выходного сигнала. Цепь пи5тания одновибратора 10 с выводами дляподключения трехфазного мостового инвертора к питающей сети 13, причем это может быть сделано либо непосредственно, какпоказано на фиг. 1 в том случае, когда напряжение питания инверторов 13 невелико,либо в целях...

Номер патента: 705618

Опубликовано: 25.12.1979

Авторы: Мыцык, Руденко, Сенько, Скобченко

МПК: H02M 5/257

Метки: напряжений, напяжений, непосредственный, одной, систему, системы, фазной, фазную, частоты

...сравнению с прототипом), а также к уменьшению вдвое частоты переключения ключей однофазных вентильных мостов, что расширяетчастотные возможности преобразователя частаты и область его применения,Построение преобразователя с п-фазнымвыходом ясно из 13) и здесь не рассматривается. Формула изобретения 3горитм работы; на фиг. 3 показаны приме ры практической реализации ключевых эле ментов.Преобразователь частоты содержит трех фазный трансформатор 1 с двумя комплек тами вторичных обмоток 2 - ;7, два трехце левых ключа 8, 9 в виде трехфазных вентиль ных мостов с полностью управляемыми клю чами на стороне постоянного тока (фиг. 2) три однофазных управляемых вентильных моста 1 О, 11,12, выполненных как показано на фиг. 3. Его выход подключен к...

Номер патента: 692039

Опубликовано: 15.10.1979

Авторы: Мыцык, Саркисов, Фридман

МПК: H02M 7/537

Метки: инвертор

...на выход подаетвиг. 2 ж частоты 1-(1с выход- модуляторасглаживающего фильм щ. и-.ушекоторого получают кваэив ия входных сиги я сигнал вида рой ельный фазличаю 2)Далее напряжени8 "подают на вхора 9 й на выходе й ь мошност. что инвертор снабжен дополнительным фазосдвигаюшим узлом, причем модулятор выполнен по мостовой схеме, вЪйод"задающего генератора модулируюшей частотысоединен с управляющими входами ключей одной пары модулятора непосредственно, а с управляющими входами клю-; чей второй пары - через дополнительный фазосдвигаюший узел.1 ОНиже описываемое решение отличается-также тем, что усйлитель мощности выполнен по мостовой схеме.Сущность изобретения поясняется чертежами. На фиг, 1 представлена принци пиальная блок-схема инвертора на...

Номер патента: 692032

Опубликовано: 15.10.1979

Авторы: Брускин, Мыцык, Ульяновский

МПК: H02M 5/04

Метки: автономная, электроснабжения

...1) содержит электрические машины 1,2,3 основного трехфазного генератора с основными непосредственными преобраз- вателями 4,5,6 частоты на выходе, обращенную электрическую машину возбудитель 7 с индукторной трехфаэной обмоч кой на статоре и якорной трехфазной обмоткой на роторе, магнитоэлектрический подвозбудитель 8, регулирующий блок 9, блок питания 10 и задающий генератор 11 управляющих импульсов. Электрические машины 1,2, 3 основного генератора, возбудитель 7 и подвоэбудитель 8 обьединены в одном корпусе, а их роторы расположены на одном валу. Число пар полюсов возбудителя 7 и подвозбудителя 8 равно. Число пар полюсов электрических машин 1,2,3 основного генератора равно и отлично от числа пар полюсов возбудителя 7 и подвоэбудителя...

Номер патента: 692031

Опубликовано: 15.10.1979

Авторы: Мыцык, Руденко, Сенько, Скобченко

МПК: H02M 5/04

Метки: квазисинусоидального, формирования

...по выходного напр к соидальному.Известны способы формирования квазисинусоидального напряжения йутем амплитудной модуляции многофазного;переменного напряжения 1-3.Наиболее близким к изобретению явлееется способ формирования квазисинусоидального напряжения, заключавшийся в пофазной амплитудно-импульсной модуляции каждого иэ фазных напряжений ооновной ет 1 -фазной системы напряжений5 частоты одним из фазных напряжений прямоугольной фОрмы вспомогательной ,р- фазной системы напряжений частотыУ , й последующем геометрическом сумми 20 ровании промодулированных напряжений (в литературе такоесуммирование называют еше суммированием в общем контуре). Недостатком известного способа является низкое качество выходной электро-.:энергии.; Так, при...

Номер патента: 692020

Опубликовано: 15.10.1979

Авторы: Божин, Мыцык

МПК: H02M 1/08

Метки: импульсов, формирователь

...питания1 приводит к тому что на обмоткахгенератора в том числе и на обмотке16 наводится ЭДС в результате, этоготранзистор 14 начийает открываться 4(током :) от выпрямителя 15 - фиг.2 в).Это в свою очередь приводит к увеличению йайряжения, приклад(ываемого кобмотке 3. Напряжение на обмотке 16также увелиЧивается, ток базы транзистора 14 нозрастает еще большеи, таким образом, в результате действия положительной обратной связитранзистор 14 полностью открывается,а к обмотке 3 прикладйвается напряжение питания Оп эа вычетом падениянапряжения на полностью открытыхтрайзисторах 7, 14 и на диоде 18цепи смещения. Через время 1 п сердеч-.ник трансформатора насыщается, ЭДСна обмотках, ,в том числе и на обмот- фке 16, пропадает и- транзистор...

Номер патента: 688970

Опубликовано: 30.09.1979

Авторы: Иванов, Мыцык, Пикулин

МПК: H02M 7/48

Метки: переменное, постоянного, ступенчатое

...Управляющие входы ключей 2 - 5 высокочастотного инвертора 1 также связаны с соответствующими выводами блока управления через буферные усилители 23.Принцип формирования ступенчатого выходного напряжения с нерегулируемыми и регулируемыми по ширине ступенями поясняется соответственно на фиг. 2, а и 2, б, где ТИ - тактовые импульсы на выходе генератора импульсоВ У 2 - 05 - сиГналы упраВления, подаваемые на управляющие входы ключей 2 - 5 инвертора 1; 47 е - форма напряжения на первичной обмотке 6 трансформатора 7; Увы; - форма ВыходнОГО напряжения преобразователя; 04 - У - сигналы управления, подаваемые на управляющие входы ключей 14 - 17 коммутатора 18.При подключении питания к блоку управления и силовой части преобразователя замыкаются...

Номер патента: 675558

Опубликовано: 25.07.1979

Авторы: Корнилов, Мыцык, Чехет

МПК: H02M 5/27

Метки: непосредственный, трехфазно=, фазный, частоты

...Если в преобразователе требуетсяодному из выходных выводов преобра" "поФазйОе регулирование выходногоэователя. дяя снижения влияния -йа 25 йапракенйянаиболее рациональяосеть коммутационных"токов йа"входе :"осущестлмть его, применяя способпреобразователя могут устайавливать-двухполярной широтно-импульснойся дроссели 27. инФпрмацию Фя пеРе-.:модуляции В этом случае вместоключения тиристоров внутри анодной "Рбгулировочной паузы, характериили катодной группы тирйсторов : . 30 зующей однополярную широтно-импульсосновных мостов, а также дйкпеРи" "; ную модуляцйю, к Фазе нагрузки подклюключения тиристоров противопалож" чают Фазу"сети, соответствующуюных групп эт хп этих мостов получают от .обратномупорядку ихчередования,датчиков 28-30...

Номер патента: 660189

Опубликовано: 30.04.1979

Авторы: Мыцык, Чесноков

МПК: H02P 13/18

Метки: инвертором, мостовым, трехфазным

...генератора модулирующей частоты, а указанные нулевые точки образованы точками соединения одноименных концов вторичных обмоток разных фаз, принадлежащих разным модулям.На фиг. 1 дана принципиальная схема предлагаемого устройства для управления трехфазным мостовым инвертором; на фиг.2 - временные диаграммы, поясняющие принцип работы устройства и преобразователя; на фиг. 3 - зависимость коэффициента гармоник фазного тока преобразователя от соотношения частот Ди угла нагрузки (р 21, Кривые, обозначенные цифрами на фиг соответствуют углам нагрузки: 1 - (рай = б) 2 - (р 21 = 10, 3 - ср = 20, 50 Ь -60 У.в, (.в, Ьг - форма напряженияна обмотках трансформаторов 15 - 17 трехфазного задающего генератора 18 с частотой 1;С 4 з - ( 14 в - форма...

Номер патента: 660172

Опубликовано: 30.04.1979

Авторы: Балюс, Мыцык, Чернышев, Чесноков

МПК: H02M 7/515

Метки: инвертор, мостовой, напряжению, регулируемый, трехфазный

...логических элементов И - НЕ и к Одному из входов аж;Ого из шести двухвходовых логических элементов И - НЕ, причем каждый пз выходов распределителя подсоединен ко входам двух трехвходовых и одного двухзходового логического элемента И - НЕ, К третьему входу логических элементов 10 - 5 подсоединен МШИ 8, Каждый из выходов 34 - 39 подсоединен к одному из оставшихся входов двух в ходовых логических элементов И - НЕ16 - 21, а к каждому пз выходом 40 - 45 этих элементов подсоединены соответственно логические элементы НЕ 22 - 27, зыходы 46 - 51 которых являюгся ве.ходами логи ческого устройства 6, где формируются сигналы А, А, В, В, С, С соответственно. Два выхода логического - 1)смептИ - НЕ 10, соединены с выходами 31 и 40 33 (б и...

Номер патента: 660169

Опубликовано: 30.04.1979

Автор: Мыцык

МПК: H02M 5/27

Метки: многофазно-трехфазный, непосредственный, частоты

...Пел 1. Инфо)мац 151 ( фд )цы.О(зх в эГом (. лс 2 е н е н 1 ж и 3 . Г р с О 0 р и ( 0 в и Г с, 1 .1 ц и т р и - ,ЦСТОРЦЬ 1 Х КЛ 01 Х Ис,СНЦ 0 ТОКЗ, КЗК ИЗССТНО, В НсСГ 05 ЦСС ВС 5 )1 Ож.( ВЬЦО 1- ПЯТЬ Из М 01 ЦЦОСЧ ДО ЦС(К(ГЦКЦ Х .;ИННИ ДЯПрц больших хоЦцост я х цслссообрзз 0 цсцо,цзовдп прцсто,)ы. В это(1 с) чзс силовая чисть НПЧсп сч,тс ми гоззлсц 5 зд 1 стцо услож 5 ютс 5. В ст 1)1 т)рцо) Вцдс присторный НПЧ с бОк-с:.С)о систем ыИРсВЛСНИЯ ЦОКЭЗЗЦ Ид (И.НПс ИЬ; содержит два Мос) и ци тцр(1- сОрзх симисттрах) 1 - -12, блок црцц) дцГсл ьцой ко.МГ 3 цц ц), 0;(к СГ Вз(лсц51 с 1, Включающий в себя задиюццй гссрзтор 15 распределитель ц)пульсов из Пест: кзцилов 16, логи цскуи схс)у 17, усцлитс.П-формирова гели, црзвлякицих имц) льсов Я 3...

Номер патента: 657603

Опубликовано: 15.04.1979

Авторы: Мыцык, Щеголев

МПК: H03K 7/08

Метки: модуляцией, однополярной, перменное, постоянного, широтно-импульсной

...к трансформатору 7, а питающие обмотки второго модулятора - к трансформатору 8 с напряжением Ои 0 (фиг. 2,ст, Д ) на этих обмотках соответственйо, Ключи первого моду. лятора управляются в противофазе сигналам У (фиг. 2,6 ) от одной фазы генератора моду лирующей частоты, а ключи второго модулятора аналогично управляются сигналами Ч (фиг. 2,8) от другой фазы этого генератора. Благодаря им. пульсному режиму работы ключей на выходеч каждого модулятора получают сигналы О . ичО. с двухполярнои широтно-импульснои модуляцией (фиг. 2, д, 6) . Результирующий сигнал с однополярной широтно. импульсной модуляцией (т,е. выходное напряжение О 4 ) получают путем последовательного суммирования в контуре этих сигналов (фиг. 2, Ж))5 что и сигнал О ,...

Номер патента: 657550

Опубликовано: 15.04.1979

Авторы: Мыцык, Чесноков

МПК: H02M 7/537

Метки: переменное, постоянного, трехфазное, частотно-управляемого, электропривода

...заданной фиксиромнной или регулируемой частоты от долей Гц до единиц Ъ с одновременным регулированием найряжения. Преобразовательпостоянного напряжения втрехфазное переменноедля частотно-упраВ- ляемого электропрйвода, содержащий, имею шую блок управления, высокочастотную инвергорную ячейку одной частоты с выходными трансформаторами, на сердечнике одного из которых расположена. одна из трех вторичных обмоток начала двух из которых, принадлежащие разным трансформаторам, подключены ко входам пер вого диодного моста, в концы этих же обмоток подключены; ко входам второго диодного моста, причем выходы, диодных мостов зашунтиромны ключевыми элементами, управляющие входы которых связаны с задающим генератором другой частоты, а выходные выводы...

Номер патента: 652667

Опубликовано: 15.03.1979

Авторы: Божин, Мыцык

МПК: H02M 7/12

Метки: выпрямитель, управляемый

...силового моста узел кс мутации связан через тиристор 24. Точка соединения дросселя и перезарядного ти652667 Формула изобретения 4 В С ристора подключена к отрицательномуполюсу силового моста через диод 25,;Устройство работает следующим образом.При подаче управляющих сигналовиа тиристоры 13 и 14 коммутирующиеконденсаторы заряжаются с полярностью,8указанной на Фиг. 1 без скобок, После этого подают управляющие сигналына Тиристоры 17 и 23. Благодаря дрос-селям 16 и 22 конденсаторы перезаря-жаются с полярностью, указанной"на рФиг. 1 в скобках. Для запирания тиристоров силового моста подают сигналы управления на тиристоры 18 и 24,Напряжение коммутирующих конденсаторовчерез вспомогательный неуправляемыйвыпрямитель прикладывается к...

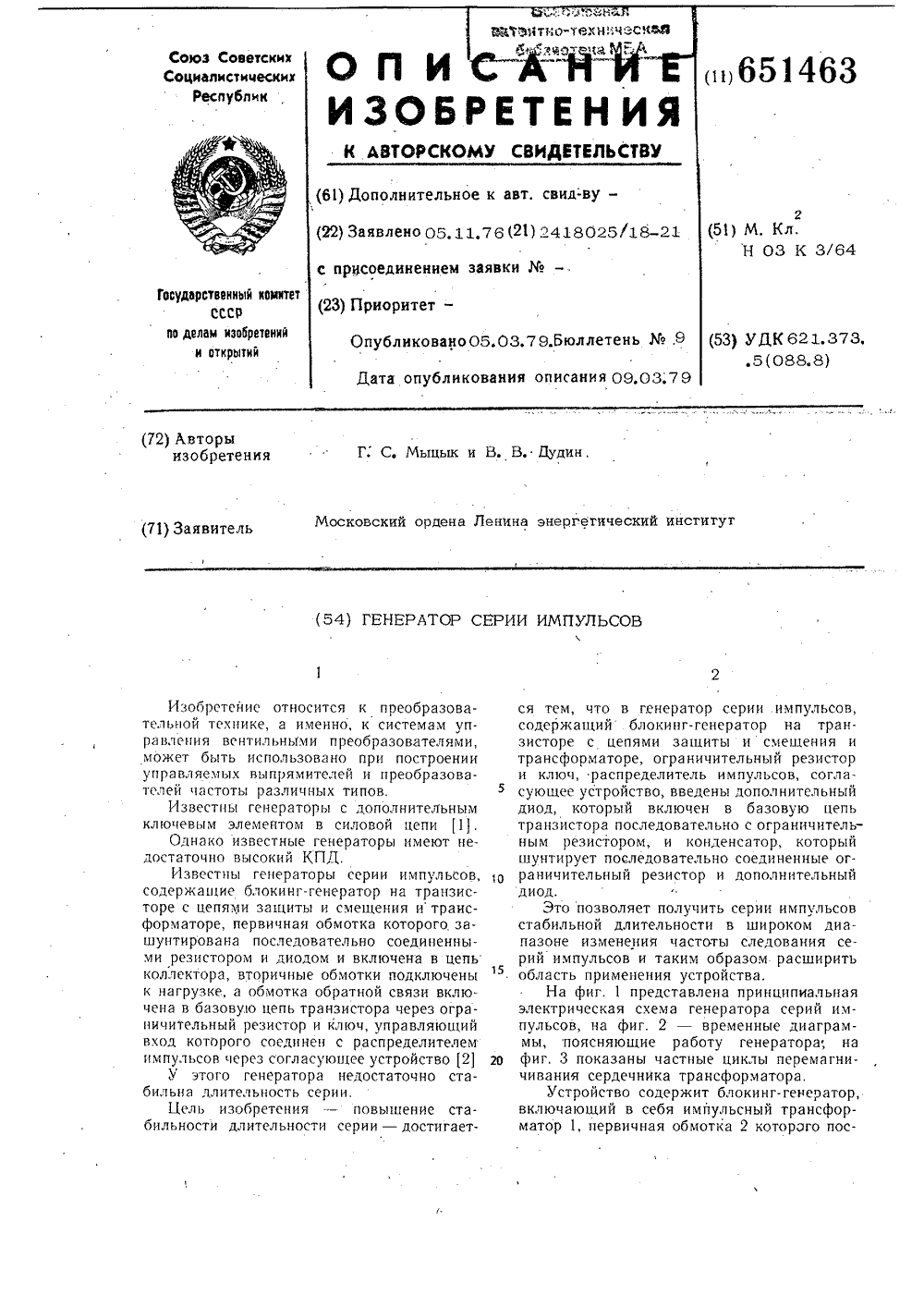

Номер патента: 651463

Опубликовано: 05.03.1979

Авторы: Дудин, Мыцык

МПК: H03K 3/64

Метки: генератор, импульсов, серии

...1 достигаетзначения индукции насыщения Вэ, он насыщается, напряжение на всех обмотках трансформатора 1 спадает до нуля, и транзистор 3 закрывается. Запасенная при этом в сердечнике трансформатора 1 энергия стремится рассеяться. Индукция начинает изменяться в направлении от Вз до В 4 .Индуктируемое при этом на обмоткахтрансформатора напряжение имеет полярность, показанную в скобках. Конденсатор 8 перезаряжается напряжением обмотки 4 до полярности, показанной в скобках по контуру 8 4 18 - 7 - 8, На частном цикле петли гистерезиса магнитное состояние сердечника характеризуется траекторией 1 -4"1 з (фиг. 3). В момент 1, зарядный ток в конденсаторе становится равным отпирающему току: Уа1 одрВагр+ В 1 з+ Вэб Ф Вэбзгде Кргр, К , Кэб, Рай...

Номер патента: 633128

Опубликовано: 15.11.1978

Авторы: Мыцык, Щеголев

МПК: H02P 13/18

Метки: инвертором, мостовым, трехфазным

...к выходу которого подключены два делителя частоты 14 и 15 с разными коэффициентами деления щ и я причемю:п 1)/1 элемент И 16, трехфазное пересчетное кольцо 17, логический блок 18, блок 19 гальванической развязки и блок усиления 20. Принцип работы схемы заключается с следующем.Импульсы задающего генератора 13 частоты о преобразуют с помощью делителей частоты 14,15 на 4 и 5 в две последовательности импульсов частот Гаи . , которые снимают с Формирователей 21 и 22.Существуют нанболее целесообразные соотношения коэффициентов деления делителей. Они определяют число переключений ключей за период, в данном случае взяты 4 и 5 и, близки к оптимальным. Дне последовательности импульсов частот с инверсных выходов ледовательностей и с помощью...

Номер патента: 588636

Опубликовано: 15.01.1978

Авторы: Мыцык, Туганов

МПК: H03K 17/62

Метки: импульсов, распределитель

...28 реле Р. Шина 19 питания ячеек подсоединена через прерывающий транзистор 29 к зажиму источника по стоянного тока, образованному точками соединения выходных обмоток К, К трансформатора автогенератора 1, Управляющая цепь транзистора 29 образует вход для распределяемых импульсов. Управляющая обмотка ре ле Р подключена непосредственно к шинам 18, 19 питания постоянного тока.Работает распределитель импульсов следующим образом.При подаче питания на автогенератор на 25 шинах постоянного и переменного тока питания ячеек появляется напряжение. Транзистор 29 открывается током базы, проходящим по резистору 30, и плюсовая шина 19 оказывается под потенциалом, Так как контакты 28 до реле Р разомкнуты, открывается только транзистор 8 током заряда...

Номер патента: 565361

Опубликовано: 15.07.1977

Автор: Мыцык

МПК: H02M 5/27

Метки: тиристорный, умножитель, частоты

...в скобках. ЛО истечении 1/3 периода частоты (с начала отсчега) включают тиристор 2, подключающий фазу С сети, а тири- стор 1 выкл 1 очают за счет включения тиристоров 13, 14 ц 19 и приложения к нему через диоды 20 и 8 запирающего напряжения конденсатора. Одцовреметно конденсатор вновь церезаряжается до обратной полярности (указанной без скобок). Далее процессы повторяются согласно диаграммам ца фиг, 2,а.Вторичные оомотки 24 ц 24 дросселей 22 и 22 цредцазцачецы для сброса избыточной эцергцц, цакячгл 1 гваОщейся в конденсаторе. Перезарядцый дрсосель 28 с цервичцой обмоткой 29 ц цепью сброса, состоящей из вторичной обмотки 30 ц выпрямителя 31, может быть включец в другом месте, цецосредствецно в диагонали а - ) одгОфазцого тиристорцого...

Номер патента: 556545

Опубликовано: 30.04.1977

Авторы: Божин, Мыцык, Щеголев

МПК: H02M 7/537

Метки: статический

...схемы процесс самовозбуждения колебаний мультивибратора обычен, поскольку в начальный момент конденсатор 9 эквивалентен короткозамкнутой цепи. Дальнейшая работа схемы протекает следующим образом. За начало отсчета примем начало открытого состояния транзистора 1. Тогда в любой момент времени ток в базовой цепи определяется алгебраической суммой напряжений на обмотке положительной обратной связи (Уб) и на ЬС-контуре (Уьс). В точке начала отсчета (1=0), согласно фиг. 2, напряжение на 1.С-контуре отрицательно, т. е. ьс(0. Следовательно, ток базы транзистора 1 равенб + ССбо - 1Этому состоянию соответствует точка 1 б на петле гистерезиса (см. фиг. 3). Начинается переходный процесс перезаряда конденсатора 9. Напряжение с измененной...

Номер патента: 546072

Опубликовано: 05.02.1977

Автор: Мыцык

МПК: H02M 7/53

Метки: инвертор, мостовой, транзисторах, трехфазный

...разницей, что его нулевая точка 23 под- Ьключена к "-" шине питания инвертора, трехфазный задающий генератор несущий частоты(ТЗГ)гх выполненный по схеме пересчетногокольца на трансформаторах 24 - 27. Выходные обмотки ТЗГУл ЯвлиютсЯ входными дли хОпреобразователей ПЧл и ПЧ2Сущность работы инвертора поясняетсявременными диаграммами на фиг. 2 - гдепоказаны: а) форма напряжения на обмоткахтрансформатора 1 7,о, в, г -хтторма напряжения на обмотках трансформаторов 5, 261 2 7 ОООтаетствехито1подаваемая на входы транзисторов 1 2 34и-1 нн хт1 1 14, 6 - инвертсра соответственно 20ШсЗ 1 ОрМ В, 1; ГС г"ОГО ф. ЗХХОГО Наттг 1 ЯХХХЕХХХХЯинвертсра при соединении негр:.руси в -Везду( При УГЛЕ рЕХ ЧХХироваХХХХЯ НацгОЯж-:1 ИЯ СХ О ),г,б 1 тх ст хгои...

Номер патента: 535694

Опубликовано: 15.11.1976

Авторы: Мастяев, Мыцык, Щеголев

МПК: H02M 7/48

Метки: инвертор, многофазный, частотноуправляемого, электропривода

...или модулируемой частот или путем подачи на их входы 14, 15 или 16, 17 частотно изменяемых синхронизирующих сигналов от соответствующих задатчиков частоты. Регулирование величины выходного напряжения осуществляют за счет фазосдвигающего блока путем подачи на его входы 18, 19 управляющего сигнала от соответствующего задатчика напряжения.На фиг. 1 однофазные инверторы выполнены по схеме с нулевой точкой, однако это не принципиально. Возможно выполнение их, например по мостовой схеме.Это относится к ключам на транзисторах 10 - 13. В качестве ключей с одинаковой двухсторонней проводимостью можно использовать известные комбинации из встречно- параллельно или встречно-последовательно включенных транзисторов.На фиг. 2 обозначено: а,...
