...актор Л.Гратилл э 6946/29 Тираж 499ИИПИ Государственного комитетапо делам изобретений и открытийМосква, Ж, Раушская наб., д. писно 130 илиал ППП "Пате г. Ужгород, ул. Проект Изобретение относится к мелиорации и может быть использовано при строительстве осушительно-увлажнительных мелиоративных систем.Целью изобретения является ловы шение надежности работы.На фиг. 1 показан жгут, продольный разрез; на фиг. 2 - то же, поперечный.Жгут выполнен из полос 1 текстиль 1 О ного материала, в качестве которого могут быть использованы отходы текстильного или трикотажного производства, каждая из которых скручена относительно собственной продольной 15 оси и образует при скручивании в жгут капиллярные пути 2 в теле самой ткани и фиксированные...

Номер патента: 1142594

Опубликовано: 28.02.1985

Авторы: Артюхин, Багров, Деникин, Молитвин, Мясков, Плавник

МПК: E02B 11/00

Метки: влагосодержания, грунтов

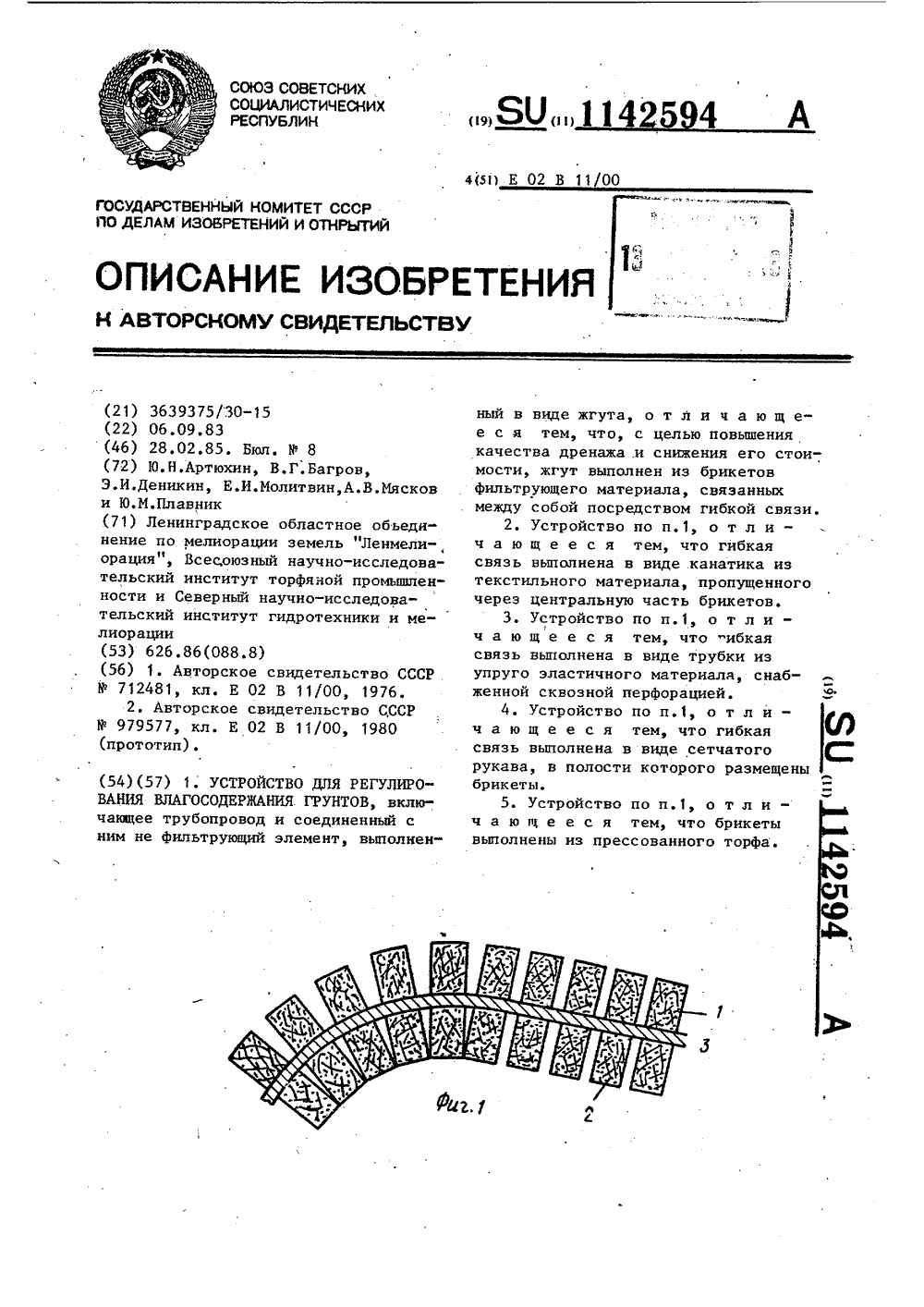

...пропускную способность, что обусловлено его капилляр- ными свойствами, а также способностью последнего при набухании заполнять трещины и норы в прилегающих слоях грунта.На, Фиг.1 показано соединение торФяных брикетов с помощью гибкой связи, пропущенной через их центр; на фиг.2 - то же, с помощью сетчатого рукава, охватывающих их по наружной поверхности; на Фиг.З - схематическое изображение установки для производства жгута согласно Фиг. 1; на Фиг.4 - установка для производства жгута согласно Фиг,2.Устройство для регулирования влагосодержания грунтов выполнено в виде жгута 1, который представляет собой цепочку брикетов 2, нанизанных на гибкую связь 3, пропущенную через центр этих брикетов. Последние выполнены из сухого торфа,...

Номер патента: 1021704

Опубликовано: 07.06.1983

Авторы: Мясков, Нетреба

МПК: E02B 11/00

Метки: дренажных, муфта, соединения, труб

...элементы входят в полость труб и обеспечивают герметичностьсоединения за счет переменной кривизныих наружной поверхности. Поступление водыв дренажную трубу обеспечивается тольководоприемными отверстиями 2, выполненными в виде капиллярных трубок.Муфта выполняется методом раздуваиз трубчатой заготовки (чулка) в пресс 5 . форме с образованием капиллярных водоприемных отверстии воздушным пуансономвыдувкой в пресс-формах, имеющих сквозные отверстия, перфорацию, двумя последовательными приемами - сперва подачей 10 15 20 25 30 35 40 45 воздуха под давлением, достаточным для прижима материала муфты к внутренним стенкам пресс-формы, а затем импульсом повышенного давления, выдавливая сквозь отверстия пресс-формы материал стенок муфты в...

Номер патента: 979577

Опубликовано: 07.12.1982

Авторы: Мясков, Пшеничников

МПК: E02B 11/00

Метки: влагосодержания, грунтов

...волнообразно уложенного жгута, соединенного с трубопроводом гребнями волн.На чертеже показано предлагаемое устройство, продольный разрез.В верхний водопроницаемый (например, пахотный) слой грунта 1 регулируемого влагосодержания и в подстилающий его слабопроницаемый слой 2 укладывается отводящий подводящий трубопровод 3 и фильтрующий элемент в виде волнообразно уложенного жгута 4, соединенного с трубопроводом 3, верхняя протяженная часть 5 жгута 4 находится в нижней зоне слоя грунта 1. Жгут 4 может быть выполнен разрезным в виде отрезков а и б, которые могут располагаться в толще грунта 1 произвольно, как показано пунктиром на чертеже. Действие устройства закпючается в том, что благодаря протяженности и соответственно значительной...

Номер патента: 977611

Опубликовано: 30.11.1982

Авторы: Бобченок, Голик, Иванов, Кудиш, Молитвин, Мясков, Нетреба, Плавник, Пшеничников, Спрудэ

МПК: E02F 5/10

Метки: бестраншейному, дрено-кабелеукладчику, закрытых, прокладки, систем, трубчатых

...на бестраншейном дреноукладчике 1 с трубо- щукладчиком 2 для укладки на дно прорезаемой щели гибкой дренажной трубы 3.Устройство включает направляющуютрубку 4 для прокладки в стенке щелигибкого длинномерного. элемента 5Трубка 4 шарнирно укреплена.на ползуне 6 с помощью горизонтальной оси 7,а ее свободный конец выполнен с изгибом 8. Ползун установлен на трубоукладчике в вертикальных направляющихи соединен с механизмом возвратно-поступательного перемещения. Ползун 6выполнен в виде корпуса гидроцилиндра с поршнем 9 и штоком 10, Концы штока укреплены на трубоукладчике, Направляющая трубка смещена к краю щели, На направляющей трубке 4 передее изгибом и на всей его длине жестко укреплен боковой нож 11, сзадикоторого расположен присыпающий...

Номер патента: 962430

Опубликовано: 30.09.1982

Авторы: Мясков, Нетреба, Попов, Циприс

МПК: E02B 11/00

Метки: муфта, соединительная

...- повышение надежности и эффективности эксплуатации.Указанная цель достигается тем, что корпус муфты имеет диаметр больше концевых манжет, а эластичные участки с водовыпускными отверстиями расположены на торцовых сторонах этого корпуса.На фиг. 1 показана муфта, общий вид; на фиг. 2 - то же, вид с торца.Муфта включает цилиндрический корпус 1 с выступающими частями, концевые манжеты 2 и 3 с уплотнительными кольцами, эластичные участки 4 и 5 на торцовых сторонах выступающих частей водовыпускные отверстия 6 в этих участках.Такое выполнение муфты позволяет предотвратить повреждение эластичных участков. Ударные нагрузки при засыпке дренажа грунтом, а также больСоставитель Б, МишулинКешеля Техред М.Рейвес Коррек Бутяга едак...

Номер патента: 853005

Опубликовано: 07.08.1981

Авторы: Мясков, Пшеничников

МПК: E02B 11/00

Метки: дренажное

...включающее вертикальный фильтр, соединенный с дренажной трубой 2,Недостатком этого устройства также является низкая работоспособность в слабопроницаемых грунтах, т. е. слабое регулирование влагосодержания верхнего слоя грунта.Цель изобретения - улучшение дренирующей способности устройства в слабопроницаемых грунтах,Цель достигается тем, что верхняя часть фильтра выполнена с горизонтальной полкой.На фиг. 1 дано устройство, вид с торца; на фиг. 2 - то же, вид в плане.Дренажное устройство состоит из вертикального фильтра 1, установленного на дренажной трубке 2. Фильтр 1 в верхней части выполнен с горизонтальной полкой 3, которая может быть разрезной, причем от.резки 4 полки 3 попеременно уложены я противоположные стороны.Действие...

Номер патента: 662667

Опубликовано: 15.05.1979

Авторы: Грудин, Мясков, Нетреба, Половинкин

МПК: E02F 5/10

Метки: дреноукладчика, загрузочное

...на ее горизонтальном участке 12 между барабанными кассетами 1.и 7 и над окном 11 у механизма 13 приемадренажных трубок и их подачи вовнутрьэластичной трубы, Этот механизм выйолненв виде верхнего ряда поперечно размещенных поворотных роликов 14, взаимодействующих с верхней образующей горизонтального участка 12 эластичной трубы и двухпараллельных нижних рядов горизонтально расположенных поворотных дисков 15,помещейных своими сегментами, нависающими над контуром окна 11 вовнутрь эластичной трубы с возможностью взаимодействия с кромками 16 ее продольной прорези своими верхними торцевыми поверхностями 17 и с очередной выпускаемой дренажной трубой 9 своими наружными ободами 18,Загрузочное устройство работает следующим образом.В процессе...
