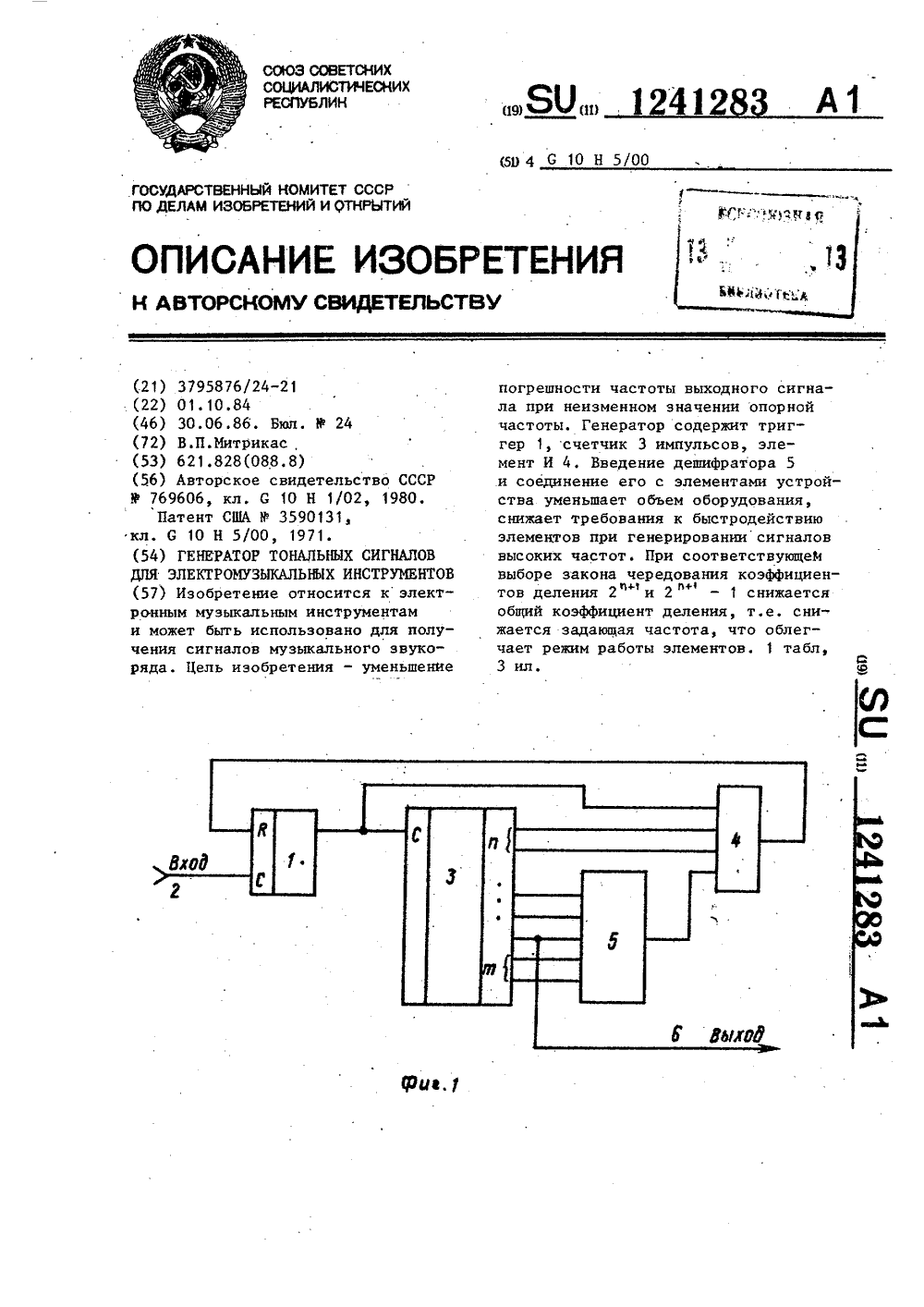

Номер патента: 1241283

Опубликовано: 30.06.1986

Автор: Митрикас

МПК: G10H 5/00

Метки: генератор, инструмента, сигналов, тональных, электромузыкального

...и разрядов счетчика 3 вместе с входным триггером 1 образуют делитель с общим коэффициенП 1том деления 2Если на выходе дешифратора 5 присутствует состояние логической 1, то на выхоце элемента 4 И и на входе сброса триггера 1 это состояние появится после поступления (2 щ" -1) входных импульсов (фиг. 2 в), При этом триггер 1 устанавливается в ис" ходное (нулевое) состояние, и общий коэффициент деления становится равным-1. Состояние на выходе деши 9+Сфратора 5 изображено на фиг. 2 г,При прохож,тенни Б счетных сог гояний разрядами счетчика 3, подкл;в-ейными к входам дешифратора 5 (в-.орал группа выходов счетчика 3), состояли:. логическогоО на выходе депялфратора 5 бывает М раз. Таким образом, делитель из триггера 1 и и младших ранг.лдов...

Номер патента: 1095227

Опубликовано: 30.05.1984

Авторы: Митрикас, Петраускас

МПК: G10H 5/00

Метки: гармонического, звукового, сигнала, синтеза

...сумматор подключены к входу соответствующего фильтра, при этом отношение коэффициентов передачи ключа пропорционального управления равно 2,51.На чертеже изображена принципиальная электрическая схема устройства для гармонического синтеза звукового сигнала.Устройство содержит формирователь 1 управляющего импульса одной клавиши, выход которого соединен с общим входом части мат рицы 2 гармонического синтеза, обслуживаю щей одну клавишу и состоящей из М одинаковых цепочек. Каждая цепочка содержит два развязывающих резистора, один из которых из 3-1 - 3-М включен на входе цепочки, а другой 4-1 - 4-М - . на выходе. Между резисторами включены диоды 5-1 - 5-М. В каждой цепочке к точкам соединения одного из входных резисторов 3-1 - 3-М и диодов...

Номер патента: 769606

Опубликовано: 07.10.1980

Авторы: Бартулис, Митрикас, Пятраускас

МПК: G10H 1/02

Метки: верхних, генератор, инструмента, сигналов, тональных, частот, электромузыкального

...2 частоты с коэффициентом деления М, логические элементы И 3-7, логическиеэлементы И-НЕ 8-11 и триггер 12.Генератор тональных сигналов верхних частот работает следующим образом.При отсутствии импульсов от логических элементов И-НЕ 8 и 9 триггер12 на выходе выдает напряжение, определяющее выходное состояние элементаИ 4 и разрешает прохождение входныхимпульсов через элемент И 3, с выхода которого они поступают на входтриггерного делителя 1. После подсчета им числа входных импульсов,равного целой части заданного коэффициента деления, логический элементИ-НЕ 8 вырабатывает короткий импульс,который выполняет установку триггерного делителя 1 в исходное состояние,а также поступает на вход элементаИ 7. Одновременно и-ый триггер триггррного...

Номер патента: 744715

Опубликовано: 30.06.1980

Автор: Митрикас

МПК: G10H 5/06

Метки: гармонического, звукового, сигнала, синтеза

...матрицы гармонического синтеза соединены с соответствующим электронным ключом. Дополнительно к входу каждого ключа 46 подключены выходы цепочек матрицы гармо-: нического синтеза других клавишей 47- 52, что соответствует клавишам Р 6 Ъ, (31, 5 Ъ, С 4 г 1, Е УЬ, С 2 И,СВ.Выход ключа , 46 соединен с входом фильтра 53.База транзистора 54 каждого эмиттерного повторителя подключена к анодам дополнительных диодов 55, 56. Ка тод диода 55 подключен к движку потенциометра 57, а катод диода 56 - к движку дополнительного потенциометра 58. Потенциометр 57 одним концом под ключен к нулевой шине 59, другим - к потенциальной шине 60. Потенциометр 58 одним концом подключен к нулевой шине 59, другим - к выходу формирователя 61 огибающей. Вход...

Номер патента: 732684

Опубликовано: 05.05.1980

Автор: Митрикас

МПК: G10H 5/06

Метки: гармонического, звукового, сигнала, синтеза

...частиматрицы гармонического синтеза 3945 соединен с соответствующим электронным ключом. Дополнительно к входукаждого электрического ключа 46подключены выходы цепочек матрицыгармонического синтеза других клавишей 47-52, что соответствуетклавишам Р 6 Ь, 185 Ь, С 4 п, 33 Ь,СЪ, СВ. Выход электрического ключа 2546 соединен с входом Фильтра 53.Потенциометры 54-60 поделены нагруппы. Потенциальные выводы потенциометров 54, 57, 60 подключаютсяк выходу,фа 55, 58 - к выходу ЗО( вибрато-генератора 61.Устройство работает следующимобразом.Сформированный сигнал любой формыотрицательной полярности поступает 35из формирователя управляющего импульса на вход части матрицы 2 гармонического синтеза, Там он разветвляетсяна сеть направлений через цепочкииз...

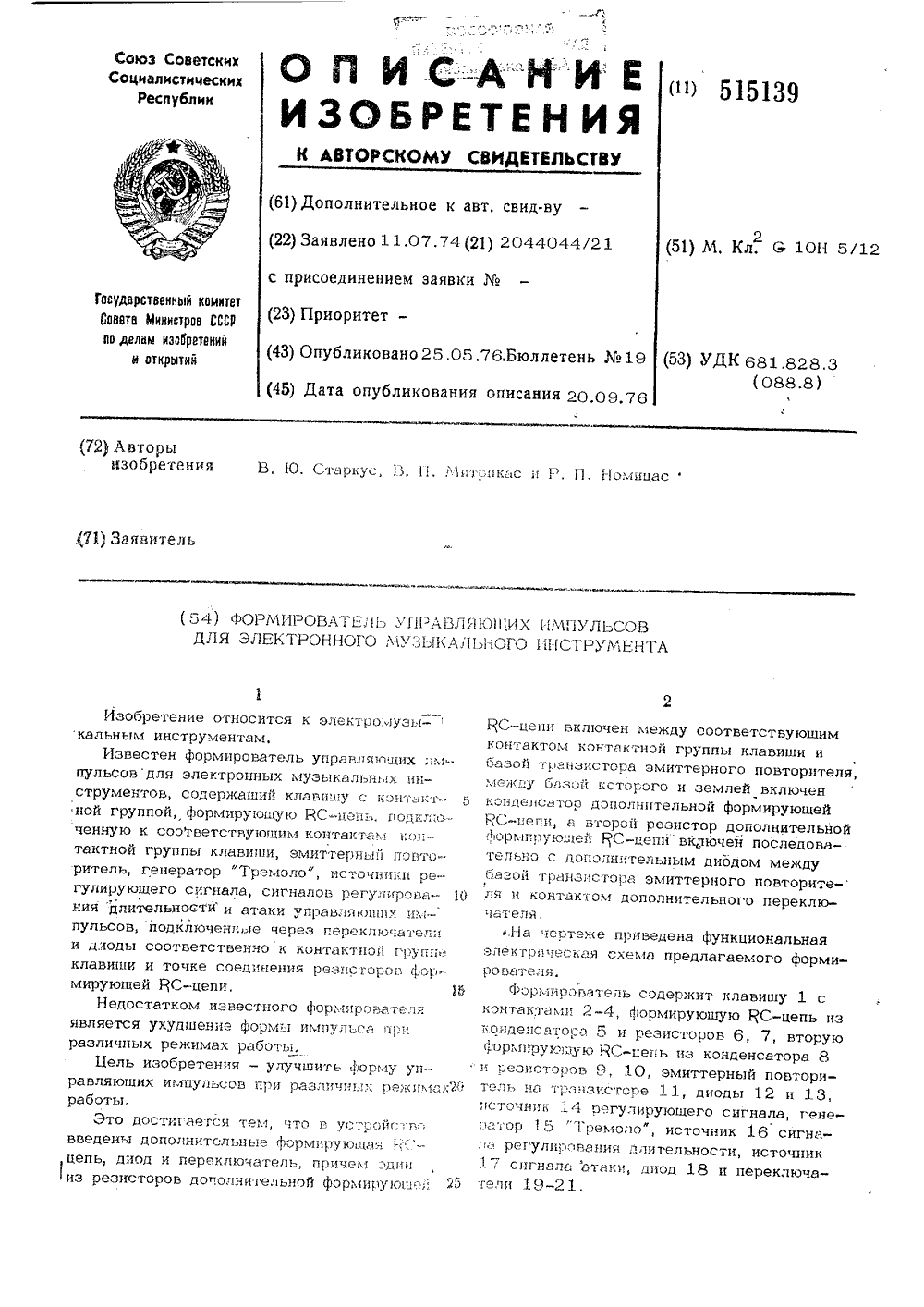

Номер патента: 515139

Опубликовано: 25.05.1976

Авторы: Митрикас, Номицас, Старкус

МПК: G10H 5/12

Метки: импульсов, инструмента, музыкального, управляющих, формирователь, электронного

...на источнике 14 устанавливаетсянулевое напряжение, Конденсатор 5 заряжендо напряжения источника 17 через замкну-тый контакт 3 контактной группы клавиши,На катод диода 18 через переключатель 20подается напряжение от источчике 16, которое может. быть установлено в пределахот нуля до напряжения источника 1 7 .При нажатии клавиши 1 контакт 2 кон 5 Отактной группы клавиши соединяется с контактом 4, Конденсатор 5 разряжается через резистор 6, диод 18 и переключатель20 до напряжения источника 16 и далеечерез резисторы 6 и 7 до нулевого напряжения. В начальной фазе разряда конденсатор 5 заряжает конденсатор 8 через рези-стор 9. Разряд унденсеторе 8 происходитчерез реэис"оры 9, 6, 7, 10, диод 13,,переключатель 21 и входное сопротивление...

Номер патента: 495699

Опубликовано: 15.12.1975

Авторы: Митрикас, Номицас

МПК: C10H 1/02

Метки: «вибрато», генератор, двухфазный

...20,Нелинейная цепь обратной связи из стабилитрона 21 стабилизирует амплитуду выходного сигнала генератора и не допускает уровня ограничения,От величины напряжения стабилизации стабилитрона 21 и соотношения номиналов резисторов 6 и 7 зависит амплитуда выходного на495699 11 Составитель А, АртюхТерод Е. Митрофанова кгор В, Брыксиг сдактор И. Тираж 593Совета Министоткрытийнаб., д. 4/5 квз 72512ЦНИИПИ 20 о 7нного комитетам изооретепийЖ, Рауи 1 ска Изд. Л ударств по делМосква,ПодписоеСССР впунове, 2 погра(1)ия, и пряжения генератора. Когда требуется выходной сигнал с меньшими искажениями, предпочтительно использовать стабилитрон с симметричным напряжением стабилизации, а при малых амплитудах выходного сигнала он может быть заменен на...
