Номер патента: 1686535

Опубликовано: 23.10.1991

Авторы: Дручек, Кравчук, Лахоцкий, Мавдрик, Хархалис

МПК: H01J 63/06

Метки: катодолюминесцентная, лампа

...6 распол то плотност х катодолю о всей его повышению ет повышен рийных участ чная констру ует повышен Изобретение относится к злектротехни е, в частности к катодолюминесцентны сточникам света,Целью изобретения является и ие световой отдачи и яркости свеч(Ю а. СЬ (з (Я .1 Э- ,Д овышеения,ена катодолюминессодержит стеклянолненный в виде лическим отражатеом 3, Внутри баллоод 4, выполненный металлического поминофора 5, нане, прямонакальный и 8 для подачи наимеет вывод 9 пряжения отно 1 зобр есцентная л й баллон с лдо высоко ый в виде м од 4 она покрытия н ллона, кат поверх ан нутри балло на анод 4 подается тносительно катода ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР На чертеже приведцентная лампа. Лампаный баллон 1,...

Номер патента: 1668966

Опубликовано: 07.08.1991

Авторы: Дручек, Мавдрик, Петровский, Хархалис

МПК: G03G 15/20

Метки: закрепления, изображения, термического, электрофотографического

...воэдухопровод 4 и вентилятор 5. Для перемещения носителя 6 изображения устройство имет два бумагопроводящих кольца 7, размещенных во внутренней полости секторов 1 и 2, и две пары роликов 8 и 9. Бумагопроводящий тракт 10 носителя 6 иэображения выполнен плоским. Теплопередающий сектор 1 окружен теплоизоляционным кожухом 11,Устрсйство работает ыедующим образом,носитель 6 изображения поступае вбумагопроводящий -,ракт 10 и подходит к роликам 8, при этом включа от излучатель 3.При захвате носителя 6 роликами 8 он проталкивается в теплопередгющий сектор 1, Б процессе иоохождения но ителя 6 по внутренней поверхности теплопередающего сектора 1 начинается процесс закрепления порошкового изображения под действием инфракрасного излу ения,...

Номер патента: 1656492

Опубликовано: 15.06.1991

Авторы: Дручек, Мавдрик, Хархалис

МПК: G03G 15/20

Метки: закрепления, изображения, процессом, термического

...быть выполнен, например, в виде диска с отверстиями, источника света и фотоэлемента, Диск жестко связан с валиком 15 протяжки электростатической бумаги 14. При вращении валика 15 вращается диск. При этом через отверстия с источника света на фотоэлемент попадает прерывистый световой поток, С фотоэлемента фотоэлектрический сигнал поступает на датчик 8 подачи электростатической бумаги 14. Терморезистор 7 выполнен, например, иэ трех термоэлементов,Устройство работает следующим образом.Компаратор 16 настроен так, чтобы он наход:лся в состоянии лог. "0" при максимально возможной температуре эксплуатации устройства например, при +30 или 50 ОС)При этом ждущий генератор 17 будет закрыт.На вход датчика 8 подачи бумаги с электронного...

Номер патента: 1621100

Опубликовано: 15.01.1991

Авторы: Дручек, Имшенецкий, Мавдрик, Хархалис, Югас

МПК: H01J 63/06

Метки: источник, катодолюминесцентный, света

...соединенных между собой. На внутренней стороне первой крышки расположен анод,выполненный в виде прозрачного электропроводящего покрытия с токоотводом и вы- .водом 5, На анод нанесен слойлюминофора, имеющий световую щель. Наб Ы внешнюю сторону второй крышки 2 нанесено зеркальное покрытие, имеющее световую щель. На внутреннюю сторону второй крышки 2 нанесено электропроводящее покрытие, на котором расположены катоды 11, 12, представляющие собой полоски шириной 0,3 - 0,5 мм с повышенным электрическим сопротивлением. Катоды 11, 12 расположены параллельно световым щелям и разделяют проводящее покрытие на три части 13, 14, 15 с выводами 16, 17, 18, При работе панели между выводами 17, 18 и 16 подают напряжение постоянного или переменного...

Номер патента: 1573445

Опубликовано: 23.06.1990

Авторы: Дручек, Мавдрик, Хархалис

МПК: G03G 15/20

Метки: закрепления, изображения, термического, электрофотографического

...полый цилиндр из ферромагнитного материала, например электротехнической стали, железоникелевых сплавов и т.д. Внутри него размещен термоизоляционный материал, например асбестовая прокладка. Датчик 11 подачи бумаги расположек на некотором расстоянии от нагревателя и может быть выполнен в виде электронного или механического пере ключателя.Устройство работает следующим образом.От блока 1 питания подается напряжениепитания к схеме 2 управления, 30 блоку 3 контроля подачи бумаги, термоэлектрическому преобразователю 4 и двухтактному усилителю 9 мощности, На вход блока 3 контроля подачи бумаги от датчика 11 подачи бумаги при наличии бумаги подается сигнал, указывающий на наличие бумаги 10 с электрографическим изображением. С выхода блока...

Номер патента: 1462473

Опубликовано: 28.02.1989

Авторы: Дудкин, Мавдрик, Тихонов, Торба, Юшков

МПК: H03M 1/64

Метки: аналого-цифровой, изображений, неподвижных, штриховых

...разов на первый вход которого поступаетщим о разом.б азом 40 сигнал с выхода элемента И 2. ИмпульАналоговый сигнал 16, возникаю- сами с выхода элемента И 2 триггерщи при скай при сканировании например черно устанавливается в единичное состоя 1белого изображення 1 поступает на ние, а импульсами (передним положивход порогового элемента 1. Сформи- тельным фронтом) с выхода элементарованные на пороговом элементе 1 им ИЛИ 9 - в нулевое состояние 23пульсы 17 и тактовые импульсы 19 ге (фиг.2),нераторатора 5 задержанные элементомНа выходе триггера 7 получают сиг"14 задержки на величину Ь 1 постУ нап, проквантованный по длительности1пают на входы первого элемента И 2. только по переднему фронту, т,е.Сигнал на выходе этого элемента бу...

Номер патента: 1416930

Опубликовано: 15.08.1988

Авторы: Дручек, Мавдрик, Харкалис

МПК: G03G 15/20

Метки: закрепления, изображения, процессом, термического

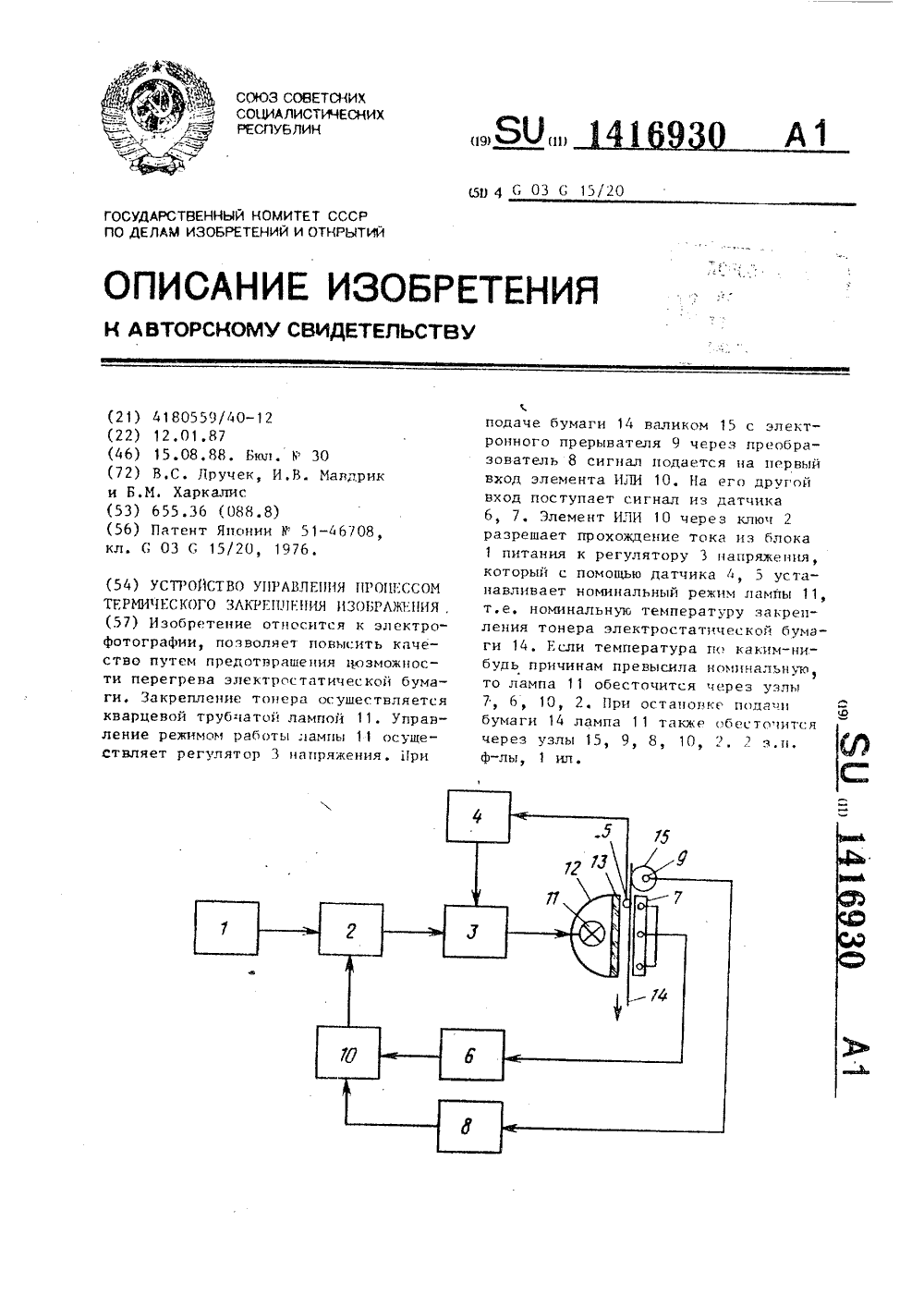

...протяжки электростатической бумаги 14, При вращении валика 15 вращается диск, При этом через отверстия с источника света на фотоэлемент попадает прерывистый световой поток. С фотоэлемента фотоэлектрический сигнал поступает на датчик 8 подачи электростатической бумаги 14,Терморезистор 7 выполнен, например,из трех термоэлементов,Устройство работает следующим образом,На вход датчика подачи бумаги с электронного прерывателя 9 при подаче бумаги 14 валиком 15 подается сигнал. С выхода датчика подается сигнал "1" на первый вход элемента ИЛИ 10. На второй вход элемента ИЛИ 10 подается сигнал " 1" с датчика превышения температуры, который получает с терморезистора 7 сигнал, указывающий надопустимую температуру и облученность в области...

Номер патента: 1328942

Опубликовано: 07.08.1987

Авторы: Мавдрик, Марков, Сковрон, Хархалис

МПК: H04N 1/36

Метки: синхрогенератор

...частоты с выходапервого генератора 3 через коммутатор 7 (Фиг, 2 г). При этом группа изи импульсов поступает на выход устройства с выхода коммутатора 7(фиг, 2 е), В дальнейшем процесс Формирования групп из п импульсов повторяется с приходом каждого импульса"Метка", Сброс счетчика 5 осуществляется г.-м импульсом, поступающим с вы -хода дешифратора 6 на вход счетчика 5,Допустим, резкое передвижение каретки приводит к значительному уменьшению расстояния между двумя соседними метками, Так как частота импульсов первого генератора 3 выбрана из расчета среднего расстояния между метками, и импульсов этой частоты не укладывается в этом случае в промежуток между двумя соседними метками. Для обеспечения точности развертки при этом на первый...

Номер патента: 1241436

Опубликовано: 30.06.1986

Авторы: Бессмертный, Лавров, Мавдрик, Шияненко

МПК: H03K 5/00

Метки: биполярные, однополярных, сигналов

...с четвертым выводом оптрона 6, эмиттер транзистора 11 соединен с источником 9,Преобразователь однополярных сигналов в .биполярные работает следующим образом.При поступлении на входы 2 и 3положительных импульсов, соответствующих логической "1" на выходе элемента И 1 формируется логическая"1" препятствующая протеканию тока1через светодиоды оптронов 5 и 6.Приэтом транзисторы 10 и 11 зажаты ина выходе усилительного каскада формируется высокий потенциал,При поступлении на вход 3 потенциала, соответствующего логическому"0", а на вход 2 - положительноготактового импульса, соответствующего логической "1", на выходе элемента И 1 формируетсянизкий потенциал,на аноде светодиода оптрона 6 - высокий потенциал, через светодиоды оп 14...
