Источник питания
Номер патента: 1403032
Опубликовано: 15.06.1988
Авторы: Басюк, Мартюгова
МПК: G05F 1/46
...схема источника питания.Устройство содержит первый и вто О рой стабилизаторы постоянного напря " жения. Первый стабилизатор состоит из источника 1 эталонного напряжения, блока 2 сравнения и последовательного регулирующего элемента 3. Второй 15 стабилизатор состоит иэ блока 4 сравнения, последовательного регулирующего элемента 5 и делителя 6 напряжения. Устройство снабжено ключом 7, включенным между одним из входов бло О ка 4 и общей шиной а управляющим ВХОДОМ поДключенным к ВыхОДу блОк 2 сравнения первого стабилизатора.Источник питания работает следующим образом.25В номинальном решении стабилизаторы обеспечивают режим стабилизации выходных напряжений по принципу ведущий - ведомый (выходное напряжение первого стабилизатора является источ...

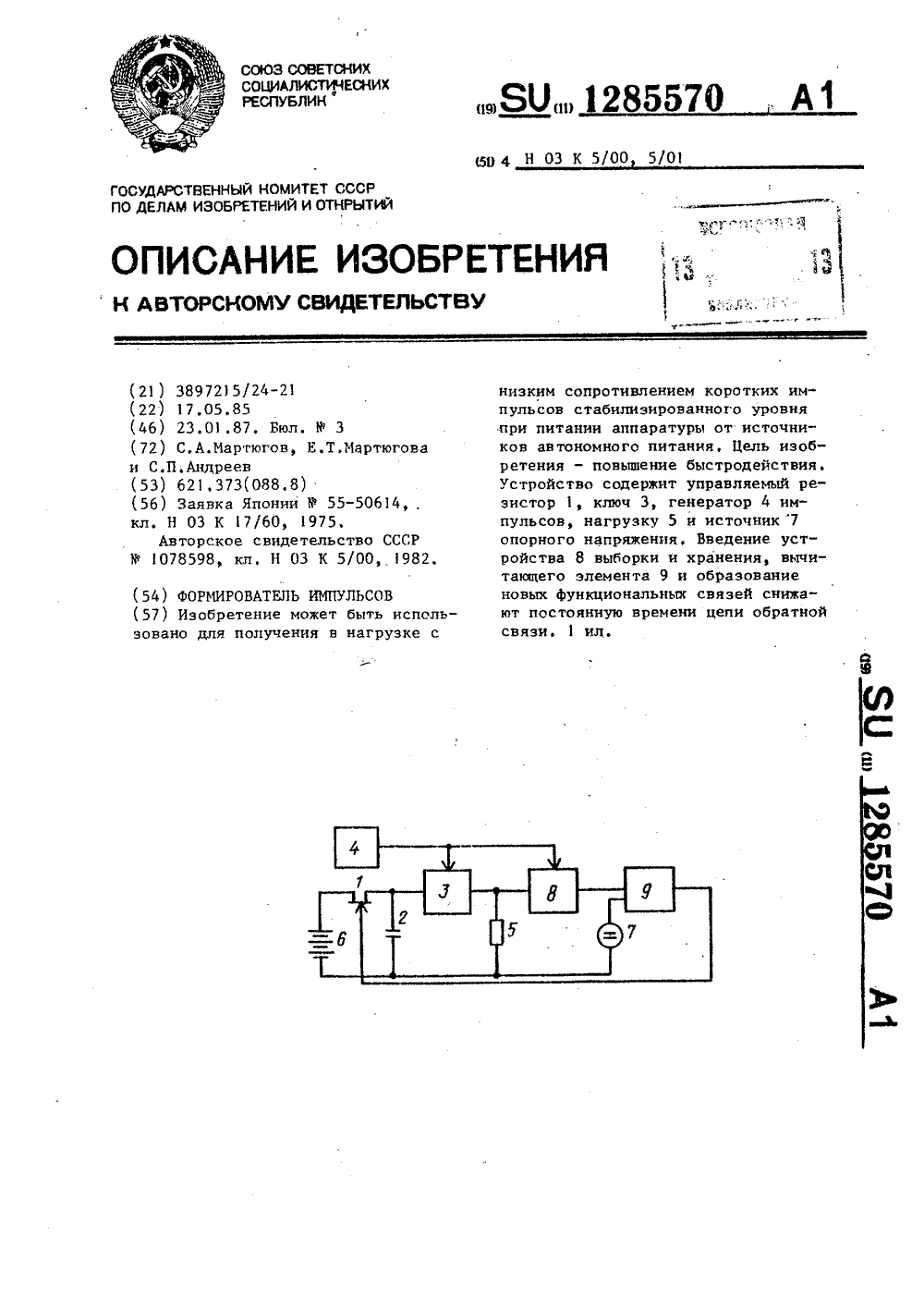

Формирователь импульсов
Номер патента: 1285570
Опубликовано: 23.01.1987
Авторы: Андреев, Мартюгов, Мартюгова
Метки: импульсов, формирователь
...2. Последний разряжается через ключ 3 в нагрузку 5 и формирует на ней импульсы напряжения. Одновременно импульсы генератора 4 им пульсов воздействуют на тактовый вход УВХ 8, которое запоминает и хранитамплитуду импульса на нагрузке 5 доследующего тактового импульса генера-.тора 4 импульсов, С выхода УВХ 8 сигнал поступает на первый вход вычитающего элемента 9, к второму инверсному входу которого подключен источник 7 опорного напряжения. Разностьнапряжений с выхода вычитающего элемента 9 поступает на управляющий входуправляемого резистора 1 и изменяетего сопротивление так, чтобы разрядконденсатора 2 в нагрузку 5 за времяформирования импульса компенсировался зарядом конденсатора 2 от источника 6 питания за промежуток времени между...
