Мацегоров

Номер патента: 1733266

Опубликовано: 15.05.1992

Авторы: Мацегоров, Петраченков, Порубаймех

МПК: B43K 7/00

Метки: ручка, шариковая

...пишущего стержня образованы той же проволокой, что и центральная часть корпуса, а ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Патент Швейцарии М 373981кл. 70 В 5/20, опублик. 1964. Изобретение относится к авторучкам, преимущественно шариковымЦелью изобретения является повышение удобства в пользовании за счет облегчения замены пишущего стержняи упрощение в изготовлении.На фиг. 1 показана шариковая ручка, вид спереди; на фиг. 2 - то же, вид сбоку.Шариковая ручка содержит корпус 1, изготовленный из навитой виток к витку упругой металлической проволоки, например нержавеющей, диаметром 1 - 2 мм. Наконечник, хвостовая часть, скоба 2 карманодержателя и упор для пишущего стержня 3 образованы той же проволокой, что и...

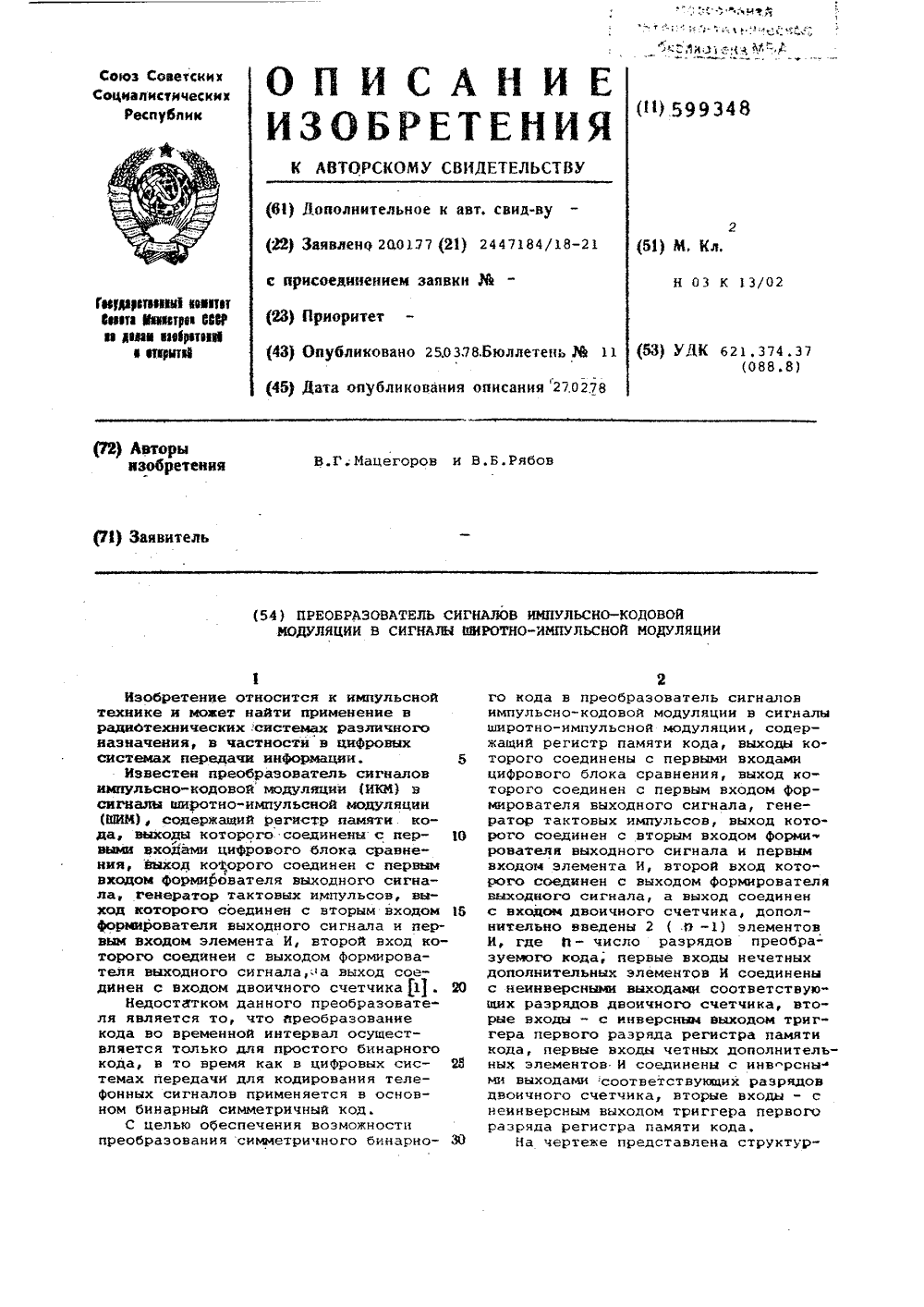

Номер патента: 599348

Опубликовано: 25.03.1978

Авторы: Мацегоров, Рябов

МПК: H03K 13/02

Метки: импульснокодовой, модуляции, сигналов, сигналы, широтно-импульсной

...1элемент ИЛИ 8 , трехвходовые элементы ИЛИ 8,8 и входовых элементов И 91 регистра 10 памяти кода,образованного триггерами 11, 11 з,.11 Формирователя 12,выходного сигнала, .содержащего двухвходовой элементИ 13 и триггер 14 с раздельным запуском; шины 15 входа Ю -го (младшего) разряда кода, шины 16 входа второго разряда кода, шины 17 входа первого (старшего) знакового разряда кода, шины 18 входа импульса синхронизации по кодовым словам, шины 19 импульса равенства кодовых комбинаций,шины 20 выхода сигналов ШИМ (выходапреобразователя), ЯбУстройство работает следующим образом,Импульс синхронизации по кодовымсловам поступает на первый вход,(шина 18) триггера 14 и запускает его. 30Выходной сигнал триггера 14 поступает на первый вход...

Номер патента: 577698

Опубликовано: 25.10.1977

Автор: Мацегоров

МПК: H04L 27/14

Метки: дискриминатор, цифровой, частотный

...сигнал, предстанляющий собой посылки частот либонажатие, либо отжатие, черезвходной ограничитель сигнала 1 поступает на вход первого формирователяимпульсов 2 коротких прямоугольныхимпульсов, Импульсы, фаза которыхсонпадает с Фазой нходнбго сигнала, свыхода первого формирователя импульсов 2 синхронизируют генератор импульсов б. Одновременно импульсы поступают наевход элемента задержки 3 и далеена вход второго формирователя импульсов 4, с выхода которого короткие прямоугольные импульсы, передний фронткоторых совпадает с задним фронтом импульсов с выхода первого формирователя импульсов 2, поступают на шину сбро-са счетчика импульсов 5, на вход которого поступают импульсы с выхода генератора импульсов б, Частота следования...

Номер патента: 519865

Опубликовано: 30.06.1976

Авторы: Котов, Мацегоров

МПК: H03K 23/00

Метки: делитель, частоты

...Для перехода в автоматический режим переключатель 24 рода работ переводится в верхнее положение. Перепад напряжения, возникающий на вхо 10 15 20 20 ЗО 35 40 45 50 55 60 65 4де формирователя 22, формируется в импульс с коротким фронтом, которым вспомогательный триггер 21 устанавливается в единичное состояние. Единица с выхода вспомогательного триггера 21 поступает на один из входов элемента И 16, на второй вход которого подается последовательность импульсов с выхода таймера 20, задающего темп перестройки. Единица с выхода вспомогательного триггера 21 является разрешающим потенциалом для прохождения импульсов таймера через элемент И 16, С выхода элемента И 16 импульсы поступают на шину 27 для установки триггеров 12 - 15 счетчика устройства...

Номер патента: 488308

Опубликовано: 15.10.1975

Авторы: Котов, Мацегоров

МПК: H03D 5/00

Метки: амплитудно-манипулированных, источников, разделения, разных, сигналов, уплотнения

...лов от разных источников осуществляетсясл едующим обр а зом.Прерыватель 1, управляемый импульсамисо аыважностью, близкой к единице, тактового,генератора 2, следующим,и с частотой, 1 О много большей, чем частота поступающих импульсов, преобразует групповой сигнал передачи в дискретные выборки, которые представляют собой радиоимпульсы, количество частот заполнения которых в общем случае 15 равно числу каналов. Далее частогные выборки поступают на пврвый вход смесителя 3, на второй вход которого подается вспомогательное лпнейно-частотно-модулированное (Л.ЧЧ 1 напряжение с формирователя 4. Ско рость изменения частоты формирователя 4обратно пропорциональна крутизне линии задержки 5.Далее выборки с Л.ЧЧ заполцеццем с выхода смесителя 3...

Номер патента: 436431

Опубликовано: 15.07.1974

Авторы: Котов, Мацегоров

МПК: H03D 5/00

Метки: 436431

...па выходе тактового генератора 2; в - двух- частотные выборки-радиоимпульсы на .выходе прерывателя 1; г - одночастотные распределенные по времени радиоимпульсы на выходе дисперсионной линии задержки 3; д в строб- импульсы первого канала на выходе временного селектора 6; е - выделенные временным селектором 6 радиоимпульсы первого канала на выходе пикового детектора ; ж - видео- импульсы посылок после интегратора 8; з - сформированные видеоимпульсы посылок на выходе формирователя 9.Прерыватель 1 (фиг, 1), управляемый импульсами тактового генератора 2, следующими с частотой Р. аррас )где В - скорость телеграфирования в бодах, преобразует групповой сигнал передачии дискретные отсчеты. Дискретные отсчеты(фиг. 2, в) представляют собой...
