H04B 1/04 — схемы

Номер патента: 1363486

Опубликовано: 30.12.1987

Авторы: Лисицкий, Никифоров

МПК: H04B 1/04

Метки: однополосных, передатчик, сигналов

...сигналпередатчика однополосных сигналов,смещенный по частоте с несущей ы, нанесущую й . Этот сигнал поступает на45блок 9 вычитания, на второй вход которого поступает входной однополосный сигнал. Разностный сигнал на выходе блока 9 вычитания соответствуетискажениям выходного сигнала передатчика однополосных сигналов и используется для устранения этих искаженийс помощью коррекции входного сигналауправляемого напряжением генератора1 и модулирующего сигнала амплитудного модулятора 3. На фиг. 2 приведена поясняющая работу передатчика однополосных сигналов векторная диаграмма на плоскости прямоугольных координат ХОУ, на которой обозначены:- вектор напряжения входногооднополосного сигнала;Ц - вектор напряжения выходного8 ЫХ 2сигнала второго...

Номер патента: 1376238

Опубликовано: 23.02.1988

Авторы: Пшебельский, Трушин

МПК: H03G 3/20, H04B 1/04

Метки: автоматической, мощности, радиопередатчика, регулировки

...величине мощности в кольце регулирования установилось равновесие, В зависимости от вида работы радиопередатчика величина опорного напряжения, поступающего на датчик мощности и КСВ, изменяется посредством управляемого резистивного делителя 7.При нормальном или повышенном напряжении питания первый транзистор 25 закрыт., так как напряжение, приложенное к его базе через резистор 18, равно или больше напряжения в точке соединения резистора 21 и переменного резистора 24, которое через резистор 20 приложено к его эмиттеру. Соответственно удерживается в закрытом состоянии и второй транзистор 26, В этом случае работа управляемого резистивного делителя 7 не зависит от величины напряжения питания.При уменьшении напряжения питания ниже...

Номер патента: 1427578

Опубликовано: 30.09.1988

Авторы: Голицын, Табаков

МПК: H04B 1/04

Метки: радиопередатчик

...усилителей мощности блока 3, на соответствующие выходы контрольных сигналов блока 3 поступают и также плавно нарастают напряже О ния контрольных сигналов. Эти напряжения поступают на входы соответствующих транзисторов 19 из И транзисторов управляемого делителя 12 напряжения. В определенный момент времени 25 эти транзисторы открываются. Параллельно регулируемому резистору 18 управляемого делителя 12 напряжения подключаются соответственно (И-К) соответствующих резисторов из И резисторов 17 и напряжение на выходе управляемого делителя 12 напряжения понижается. Чем меньше К - число отказавших транзисторных усилителей мощности, тем ниже напряжение на выходе управляемого делителя 12 напряжения и соответственно тем ниже напряжение на вторых...

Номер патента: 1467754

Опубликовано: 23.03.1989

Авторы: Голомбек, Копылев

МПК: H04B 1/04

Метки: радиопередающее

...высокочастотные, первое 6 и второе бг реле, к которым подключены соответственно первый 7 и второй 7 г отрезки линии, а также диоды 88 а.Блок 5 содержит й а коммутационных реле 91, 9 г 9 п и 10, 10 г10 л, где й - число декад, в которых формируются команды соответствующего частотного разряда, а и - число коммутационных реле в каждой декаде (на чертеже показаны цепи управления при 1=2), я и диодов 11 и 11 г11. и 12 12 г12 и источник 13 постоянного напряжения.Радиопер еда ющее устройство работает следующим образом.При установке рабочей частоты радио- передающего устройства на соответствующие входы управления управляемого синтезатора 1 в каждую декаду поступает по одной команде в виде постоянного напряжения отрицательной полярности, Эти...

Номер патента: 1548852

Опубликовано: 07.03.1990

Авторы: Белов, Билянская, Леппа, Паин, Шеянов

МПК: H04B 1/04

Метки: однополосных, радиопередатчик, сигналов

...и напряжение высокого уровня, когда входной сигнал больше опорного постоянного напряжения (фиг.2 в). В результате на выходе дифференциального усилителя 14 формируется импульсный сигнал, который поступает на входы управления первого 16 и второго 18 управляемых ключей. При наличии инвертора 17, когда импульсный сигнал отпирает первый управляемый ключ 16, второй управляемый ключ 18 запирается. Это соответствует случаю, когда входной сигнал дифференциального усилителя 14 превышает опорное постоянное напряжение. Другому случаю (входной сигнал ниже опорного) соответствует обратное состояние первого 16 и второго 18 управляемых ключей.1548852 С выхода дифференциального усилителя импульсный сигнал поступает также на первый вход суммирующего...

Номер патента: 1596431

Опубликовано: 30.09.1990

Авторы: Евдокимов, Иванов, Павлов, Соболев

МПК: H03F 3/02, H04B 1/04

Метки: мощности, усилитель

...2, второй резистор 3, анодный 10 выпрямитель 4, первый и второй диоды 5 и 6, первый, второй и третий преобразователи 7-9 тепловой энергии в постоянный ток.Усилитель мощности работает следующим образом, 15При подаче питания на усилительный ламповый прибор 1 возникают потери электрической энергии в нем, а также в первом и втором резисторах 2 и 3, Эти потери проявляются в виде тепловой энергии. Первый, 20 второй и третий преобразователь 7 - 9 преобразуют тепловую энергию в энергию постоянного тока. Все преобразователи 7 - 9 выполнены в виде термоэлектрических генераторов типа ТЭГ - 7 или ТЭГ - 8. Все пре образовэтели 7-9 работают независимо друг от друга и являются дополнительными источниками постоянного тока, а будучи последовательно...

Номер патента: 1603530

Опубликовано: 30.10.1990

Авторы: Гордюшкин, Ходоров

МПК: H02H 7/20, H04B 1/04

Метки: выходной, защитой, каскад, перегрузки, передатчика

...вход упоанляемоговыпрямителя 9, чго нь:зь 1 нает его запирание. Одноко процесс снятия напряже- д 5ния с выхода управляемого выпрямителя9 протекает относительно медленно,поэтому быстродействие защиты мощныхрадиоламп обеспечивается в первыемоменты времени замыканием ьыхода упранляемогэ выпрямителя 9 более быстродействующими раэрядньы элементами би 7,Замыкание катода второго диода 11на общую пину первым разрядным элементом 6 обеспечивает быструю разрядкуконденсатора 5 а также рассеяние энергии, запасенной н первичной обмоткемодуляционного трансформатора 4 Дрос сель 3 эакорачивается через первый диод 10, разрядные элементы 6 и 7 на общую шину, что дает возможность рассеять запасенную в нем энергию, Ток дросселя 3 является...

Номер патента: 1626387

Опубликовано: 07.02.1991

Авторы: Алексанян, Галахов, Можейко, Моисеев

МПК: H04B 1/04

Метки: амплитудно-модулированных, ключевой, колебаний, несущей, передатчик, подавленной

...отрицательнойполуволне модулирующего сигнала (фиг.2 ж). В результате сложения указанных сигналов в логическом сумматоре 7 на выходепоследнего фомируется сигнал с ШИМ, соответствующий модулю выходного сигнала(фиг. 2 э). Этот сигнал усиливается высокоэффективным ключевым усилителем 8 мощности до требуемого уровня, а в фильтре 9нижних частот иэ него выделяются полезные низкочастотные спектральные составляющие, В результате этого сигнал навыходе фильтра 9 нижних частот с высокойточностью повторяет по форме абсолютнуювеличину модулирующего сигнала (фиг. 2 и).Этот сигнал подается на вход ключевого генератора 10 высокой частоты,При этом на вход высокой частоты ключевого генератора 10 высокой частоты по 45 50 55 5 10 15 20 25 30 35 40...

Номер патента: 1631731

Опубликовано: 28.02.1991

Авторы: Билянская, Леппа, Паин, Шеянов

МПК: H04B 1/04

Метки: однополосный, радиопередатчик

...управляющий вхоц амплитудного модулятора 7, через УПТ 14на второй вход усилителя 9, На фиг,2(а, б, в) представлены сигналы навыходах соответственно ОУ 13, амплитудного модулятора 7, третьего ограничителя 8 при формировании однополосным радиопередатчиком двухтонового испытательного сигнала, амплитудной составляющей которого являетсяогибающая этого сигнала, которая поФорме представляет собой выпрямленную синусоиду разностной частоты.Под разностной составляющей понимается частота, равная разности частотдвух спектральных составляющих испытательного (двухтонового) сигнала, Огибающие двухтонового испытательного сигнала выделяются первыми вторым демодуляторами 15 и 16 трактов прямого (вторым преобразователем6) и обратного преобразования...

Номер патента: 1649680

Опубликовано: 15.05.1991

Автор: Прогрессов

МПК: H04B 1/04

Метки: автоматической, мощности, радиопередатчика, регулировки

...формирователь 4 управляющего сигнала, блок 5 согласования с антенной, регулируемый источник 6 опорного напряжения, датчик 7 нелинейных искажений и усилитель 8 постоянного тока. Датчик 7 содержит блок 9 согласования, демодулятор 10, первый и второй пиковые де 4 управляющего сигнала, ия с антенной, регулируепорного напряжения, датискажений и усилитель 8 . При увеличении уровня к 7 вырабатывает сигнал, й этому уровню. Сигнал с через усилитель 8 поступаод датчика 3, При увеличеуменьшается уровень порном входе датчика 3, еньшению уровня регулидо значения, соответствумым искажениям, Цель ением датчика 7 и усилите 1649680увеличении уровня искажений датчик 7 вырабатывает сигнал, пропорциональный этому уровню. Сигнал с выхода датчика 7 через...

Номер патента: 1655310

Опубликовано: 07.06.1991

Авторы: Бохумил, Вильгельм

МПК: H04B 1/04

Метки: амплитудной, модуляцией, передатчик, радиовещательный

...модулирование, т.е. значительное понижение несущего сигнала ВЧ-контура.Таким образом, используя управляющую сетку лампи 4 на участке аименьшей модуляции выходной ВЧ-сигнал можно еще больше уменьшить, хотя анодное напряжение НА сохраняет свою минимальную величину, Комбинированная модуляция по аодному апряжеию и несущему сигналу обеспечивает )11 Х-ную модуляцию, что ОП 1 аает, что сигнал несущей частоты приимает значение9 меньшее минимальной величины Г что1 у Э равнозначно уленьшению нелинейных 1 скажений. Для дополптельного модули рования несущего сигнала используется амплитудны модулятор 9, а сигнал для его управления снимается на входе ключевого усилителя 1, 11 оскольку ключевой усилитель 1 имеет сравнительно большое время прохождения...

Номер патента: 1665517

Опубликовано: 23.07.1991

Авторы: Алексанян, Галахов, Можейко, Моисеев

МПК: H04B 1/04

Метки: амплитудно-модулированных, передатчик, сигналов

...импульсов ШИМ 6 на выходах первого 7 и второго 8 блоков совпадения напряжения равны нулю и сигналы на входы второго ключевого двухтактного усилителя 3 не поступают. Таким образом, во время наличия импульсов ШИМ 6 на выходе второго ключевого двухтактного усилителя 3 формируется в результате переключения его транзисторов напряжение Оа типа "меандр"., противофазное напряжению 02 на выходе первого ключевого двухтактного усилителя, вследствие чего на интервале тп к входу выходного полосового фильтра 4 прилажена импульсная последовательность удвоенной амплитуды по отношению к амплитудам на выходах первого 2 и второго 3 ключевых двухтактных усилителей, В результате через выходной полосовой фильтр 4 протекает синусоидальный ток,...

Номер патента: 1695517

Опубликовано: 30.11.1991

Авторы: Абрамов, Зуйков, Ионов, Лимарь

МПК: H04B 1/04

Метки: ключевой, передатчик

...включенные первый 6 и второй 7 диоды, а также через последовательно включенные третий 8 и четвертый 9 диоды, происходит резонансная перезарядка конденсатора 14. Резонансный характер этого процесса обеспечивается при помощи первой 11 и второй 12 катушек индуктивности, а также диода 13, отключающего источник 10 питания на стадии разрядки конденсатора 14,Ток перезарядки конденсатора 14 смещает первый 6, второй 7, третий 8 и четвер-.тый 9 диоды в прямом направлении.В момент времени 11 на первом и втором выходах ключевого генератора 1 появляется сигнал и начинается формирование высокочастотного радиоимпульса в антенном контуре 2. Так как первый 6, второй 7, третий 8 и четвертый 9 диоды открыты, то резистор 3 оказывается...

Номер патента: 1706042

Опубликовано: 15.01.1992

Авторы: Сергеев, Ткаченко, Уткин

МПК: H04B 1/04

Метки: возбудитель, радиопередатчика

...7, что определяет угол отсечки Й анодного тока тетрола 9 путем регулирования уровня ограничения лвусто. ронним ограничителем 14, который залает длительность импульсов и гармонический состав трапецеидального импульса анолного тока тетрода 9. 2 ил.(; (ло.(Н(Л( С ЦЗЛЕ ВОЗчасти анодно-сеточной характеристики 1 без сетчных токов). поэтому за счег перс заряда входной емкости тетрода Сс на его В оде создается напряжение возбуждецн( (раецеидзльной формы. Чтобы устрани ( ь влияние емкости С разделительного коднсатора 6 на процесс перезарядз вход(н й ем),ости (с рода С( необходимо Выбир.ть Величину С.(. из условия С)10 С . Гер ный ( второй ключевые транзисторы 3, 4 Выполняют функции управляемых генер,(т( рон им(ульсон тока, заряжаюцих и 1)а.рн...

Номер патента: 1706043

Опубликовано: 15.01.1992

Авторы: Алексанян, Галахов, Можейко, Моисеев

МПК: H04B 1/04

Метки: ключевой, модуляцией, однополосной, передатчик, сигналов

...3 1 .с 1 (х( ) В 1я , т ;1 к1 3 1 р 3Ч(1 С ЦИИ 1;С)0 3)3. Ч 10 С ВЯ:(Д(И) С 3(СИЛСЬ3 ЬНРС 3, 1 ЬЦ 0 с,1(цс(С ВЦ( 0С 3(С Р(3 10 Р(1 , ) 11,(13, 3 Ь 3(, 3 331(. 333 ЦЬ 3 ХЦ.(С К.1 К)1(ЬЧ) 340 ;Ор(31 р;1 7 и, сццгнстстсцц 03 слитсл 1 ) 1:5 а Е(и и, ЦРЧ И РЪ Н)ТСи Р 5(МОХ ГОЛЬ(ЫС 3 11 с.(ьс31) (Г.) . Эти и чу.(ьс ы сццте(с т.( 11 к13 Р Я ) 3Уц, 31 331(х( и ч ц У,ьс д ч а 33 33 х ц, 1 С лс 31 гец-сгр,13 Нч(тсля(фиг. 26). 45х рс)нс ц(, (и вцй гдрчоники, солерждщей- С и Н С ИГ 1;1,(С ЦД ВЫ ХСЛЕ КЛЮЧЕ ВОП ГЕЕ- рд Ор; 7, црелслястся и только дчцлиГОГ СИГцдЛд, НО И ц.(ццсдЛЬс, т Е.Клинч с(д ицисч ичцульсов. 11 цэтцл(х Вы.с л Ни с ц(ц;(лд 1 ервой гарчоники Высоко 1 Ис 330; ц СИГд,(д,фОрмцрОВд ННОГО 1(д . Хц.и сс ъ(ч(11 цр(3 2, 1(рцизвцл(тс 51 3(р(...

Номер патента: 1707763

Опубликовано: 23.01.1992

Авторы: Балабанов, Богданов, Хейфец

МПК: H03L 5/02, H04B 1/04

Метки: выходной, мощности, передатчика

...вход этого блока с усилителя 14 постоянного тока, 8 результате нэ выходе блока 9 срэвнения сигнал уменьшэется и, поступая нэ амплитудный модулятор 2, уменьшает его коэффициент передачи. Поэтому напряжение сигнала нэ еыходэх эмплитудного модулятора 2 и широкополосного усилителя 3 уменьшается. Па достижении номинального уровня сигнэлэ нэ выхода широкополосного усилителя 3 нэ перзый вход ФУС 16 поступает сигнэл, указывающий нэ окончание переходного процесса, и наступает аким стабилизации номинального уровняна выходе широкополосного усилителя 3 (фиг.2, р).При этом с четвертого выхода ФУС 16 на второй вход ПУМ 4 поступают команды настройки ПУМ 4 на заданную частоту (фиг,2, с), ПО Окончании цикла настройки с второго выхода ПУМ 4 на второй...

Номер патента: 1711323

Опубликовано: 07.02.1992

Автор: Михирев

МПК: H03H 7/40, H04B 1/04

Метки: антенной, передатчика, согласования

...блок 22 памяти, первый, второй, третий, четвертый и пятый регистры 23-27, первый и второй формирователи 28 и 29 управляющих кодов и детектор,30 экстремума.Формирователь 20 временных интервалов задает интервалы времени, в течение которых формирователь 11 работает в режиме настройки по реактивному сопротивлению, в режиме настройки по активному сопротивлению или в режиме настройки на максимальную мощность в антенне 17. Первый регистр 23 вырабатывает управляющие сигналы для дискретного управляемого фаэовращателя 5 и электронного коммутатора 9, второй региСтр 24 предназначен для приема входных данных, поступающих на вход формирователя 11 с выхода аналого-цифравого преобразователя 10. Третий и четвертый регистры 25 и 26 управляют...

Номер патента: 1730729

Опубликовано: 30.04.1992

Авторы: Панов, Трусов

МПК: H04B 1/04

Метки: радиопередающее

...согласующей цепи и управляющим входом управляемого усилителя мощности введены последовательно соединенные датчик активной мощности, второй блок сравнения с эталонным сигналом, второй активный фильтр низких частот, ограничитель с регулируемым порогом ограничения, управляющий вход которого подключен к выходу интегрирующего фильтра.На чертеже приведена структурная схема предлагаемого радиопередающего устройства,Устройство содержит задающий генератор 1, управляемый усилитель 2 мощности, датчик 3 рассогласования, перестраиваемую согласующую цепь 4, антенную чагрузку 5, первый активный фильтр б низких частот, датчик 7 активной мощности. второй блок 8 сравнения с эталонным сигналом, второй активный фильтр 9 низких частот,...

Номер патента: 1788580

Опубликовано: 15.01.1993

Автор: Чекчеев

МПК: H04B 1/04

Метки: амплитудно-фазовой, модуляцией, радиопередающее

...генератор 3, блок извлечения квадратного корня 4, фазовый модулятор 5, ШФВ 6, логарифма .тор 7, амплитудный модулятор 9 иуправляющий элемент 10.Работает радиопередающее устройствоследующим образом.Вьходной сигнал задающего генерато ра 3 поступает на сигнальный вход фазовогомодулятора 5, на модулирующий вход которого поступает выходнойсигнал усилителя 1 через последовательно соединенные блок извлечения квадратного корня 4, логариф матор 7 и ШФВ 6; в результате выходнойсигнал модулируемого по фазе каскада 5 определяется выражением:1 (и 11 хх ) 25 где 31(т) - выходной сигнал усилител Через усилитель 8 выходной сиг зового модулятора 5 подается на вх литудного модулятора 9, на 30 управления которого поступает вь сигнал усилителя 1 через...

Номер патента: 1793549

Опубликовано: 07.02.1993

Автор: Постюшков

МПК: H04B 1/04

Метки: мощности, передатчика, распределения

...входы первого коммутатора 5, С помощью коммутатора 5 обеспечивается 10 подключение выходов каждого из делителей 414 мощности к входам тех нерегулируемых усилителей 61,6 м, регулируемого усилителя 141.14 и соединительных линий, которые выделены в данное направле ние (канал) связи. Усиленныевысокочастотные сигналы каждого направления (канала) с помощью второго коммутатора 9 подаются на соответствующие входы сумматора 101101 мощности соответству ющего направления (канала) связи. В каждом сумматоре 10110 мощности высокочастотные сигналы соответственного направления связи складываются по мощности и через антенну 11111 излуча ются в сторону корреспондента. Благодаряобеспечению соответствующего соотношения фаз на входе каждого бинарного...

Номер патента: 1801248

Опубликовано: 07.03.1993

Автор: Чекчеев

МПК: H04B 1/04

Метки: радиопередающее

...чем на его входе, С выхода квадратора 4 через усилитель 5 сигнал поступает на вход ФВЧ 3, частота среза которого выбирается равной максимальной частоте передаваемого звукового сигнала, С выхода ФВЧ 3 сигнал поступает на инвертирующий вход блока вычитания 2. Тем самым замыкается петля обратной связи; гармоники сигнала с выхода квадратора 4, лежащие на частотах выше максимальной частоты передаваемого сигнала, усиливаются и в противофазе возвращаютСя на вход квадратора 4. В результате, при достаточно большом коэффициенте усиления усилителя 5, происходит компенсация за счет ООС составляющих спектра на входе формирователя 6 ОАФМ-сигнала, лежащих выше максимальной частоты передаваемого звукового сигнала, При этом ширина спектра...

Номер патента: 1818690

Опубликовано: 30.05.1993

Авторы: Галахов, Можейко, Моисеев, Чернуха

МПК: H04B 1/04

Метки: амплитудно-модулированных, ключевой, колебаний, несущей, передатчик, подавленной

...4 происходит изменение на 180 С (инверсия) импупьснога сигнала нз входе ключевого ГВЧ 5.Ключевой ГВЧ 5 служит для усиленйя до необходимого уровня мощности импульсного сигнала логического уровня, поступающего на его вход,Паласовой фильтр 6 служит для подавления внеполосных и побочных спектральных составляющих выходного сигнала.Работает предлагаемое устройство следующим образом. Входной низкочастотный 5 10 15 20 25 30 35 40 сигнал Овх поступает на прямой вход компаратора 1, на инверсный вход которого приходит опорное напряжение частоты сот с выхода формирователя 2 опорного напряжения, В результате этога на выходе компаратора 1 формируется последовательность прямоугольных импульсов с ШИМ, длительность ти которых прямо пропорциональна...

Номер патента: 1837402

Опубликовано: 30.08.1993

Авторы: Биткин, Несвижский, Самсон

МПК: H02H 7/20, H04B 1/04

Метки: анодной, быстродействующей, защиты, класса, модуляцией, передатчика, приборов, радиовещательного, электровакуумных

...разделительному конденсатору 9, С выхода второго элемента ИЛИ 6 сигнал также.через третий элемент ИЛИ 7 поступает на вход формирователя 17. Сигнал с выхода. второго элемента ИЛИ 6 поступает также на вход четвертого элемента ИЛИ 21, через который запускает формирователь 18, который включает разрядный элемент 13. В качестве датчиков использованы датчики токов короткого замыкания, содержащие два сердечника, выполненные из материалов с различными магнитными проницаемостями, с последовательно соединенными обмотками управления. включенными в цепи ЭВП блока 4, а потенциальные выводы вторичных обмоток размещены на указанных сердечниках, соединены через диоды с соответствующими элементами ИЛИ, Все разрядные элементы выполняют функцию...

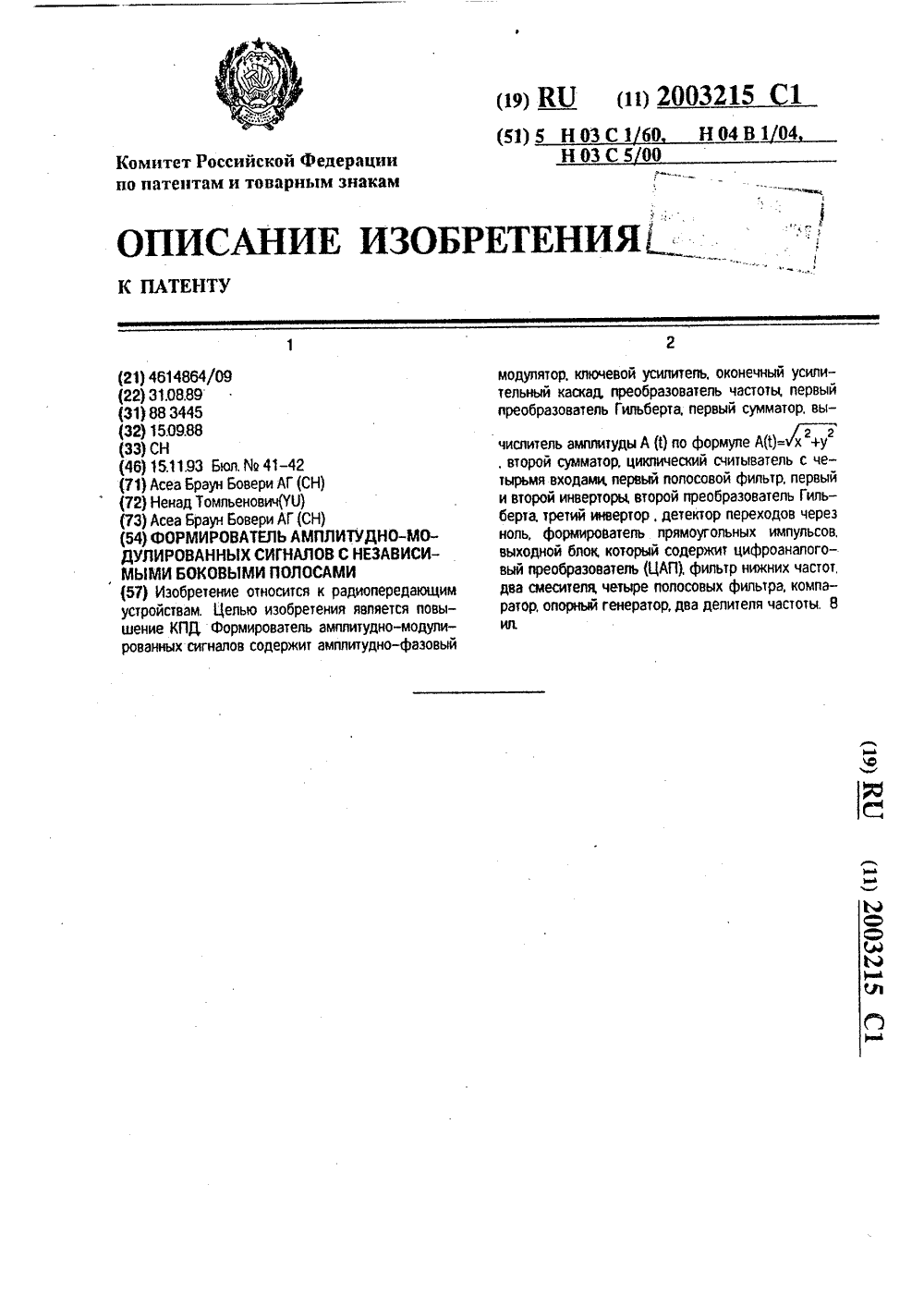

Номер патента: 2003215

Опубликовано: 15.11.1993

Автор: Ненад

МПК: H03C 1/60, H03C 5/00, H04B 1/04 ...

Метки: амплитудно-модулированных, боковыми, независимыми, полосами, сигналов, формирователь

...функции почти равны нулевым переходам последовательностей считываемых величин, возникающих при указанном циклическом считывании компонент Х и У. Поэтому сначала определяют нулевые переходы, затем формируют требуемую функцию, Произведение амплитудного сигнала А(т) и фазового сигнала и представляет собой требуемый ЗВ-сигнал.Вышеописанное функционирование осуществляется следующим образом. Оба независимых низкочастотных модулирующих сигнала МР 1 и МР 2 поступают на входы первого 5 и второго 13 образователей Гиль- берта и там раскладываются на свои ортогональные компоненты соответственно Х 1, У 1 и Х 2, У 2, первый 6 и второй 8 сумматоры, складывают соответствующие компоненты с соответствующей первой или второй несущей...

Номер патента: 878167

Опубликовано: 20.08.1999

Автор: Постюшков

МПК: H04B 1/04

Метки: пространственно-поляризационным, радиосвязи, разнесением, сигналов

Устройство для радиосвязи с пространственно-поляризационным разнесением сигналов, содержащее передатчик, первый тракт пространственного разнесения, в котором приемно-передающая антенна с горизонтальной поляризацией через последовательно соединенные первый разделительный фильтр, другой вход которого является входом первого тракта пространственного разнесения, и первый приемник подсоединена к первому входу блока сложения и демодуляции, второй вход которого соединен с выходом антенны с вертикальной поляризацией через второй приемник, и второй тракт пространственного разнесения, в котором приемно-передающая антенна с вертикальной поляризацией через соединенные последовательно второй...

Номер патента: 1840484

Опубликовано: 27.03.2007

Автор: Бокк

МПК: H04B 1/04

Метки: сигнала, шумоподобного

Способ обработки шумоподобного сигнала, при котором из спектра принятого шумоподобного сигнала исключают участки спектра, пораженные узкополосными помехами, и производят оптимальную фильтрацию смеси сигнала и шума, отличающийся тем, что, с целью повышения помехоустойчивости перед оптимальной фильтрацией, модулируют смесь сигнала и шума по закону обратно пропорциональному мгновенной мощности огибающей смеси сигнала и шума.

Номер патента: 1840486

Опубликовано: 27.03.2007

Автор: Мариничев

МПК: H04B 1/04

Метки: связи, сигналами, случайными, электрическими

Способ связи случайными электрическими сигналами, при котором на передаче формируют передаваемые образцы сигналов, манипулируют их информационными сигналами, усиливают и излучают, а на приеме усиливают принятые колебания, корреляционно сравнивают их с опорными копиями переданных сигналов, отождествляют принятые сигналы с переданными информационными символами, отличающийся тем, что, с целью повышения скрытности передаваемой информации и повышения помехозащищенности приема в условиях преднамеренных пространственно коррелированных помех, при передаче длительность каждого элемента дискретного сообщения разделяют на два временных интервала, в первом из которых вводят пассивную паузу, а во втором временном интервале производят излучение...
