Номер патента: 418624
Опубликовано: 05.03.1974
Авторы: Адамович, Брайман, Буров, Гальчинский, Ганзюк, Гершман, Горбулев, Еременко, Немец, Полонский, Соколов
Метки: 7"(г, l-jsfgt, поршеньrrt, чн
...в том, что не предусмотрено устройство для фиксирования зазора между вставками, и точность размещения вставок в поршне невелика,Цель изобретения - повышение точности размещения вставок в поршне, достигается оно тем, что вставки сопряжены, по меньшей мере, с одним расположенным между ними фиксирующим элементом, соединенным со скобой.На фиг. 1 изображен предлагаемьш поршень, разрез; на фиг. 2 - разрез по вставкам и соединяющим их скобам; на фиг. 3 - то же, вид сверху; на фиг. 4 - варианты сопряжения вставок с фиксирующим элементом.В поршне 1, выполненном из теплопроводного материала невысокой твердости, размещены твердые вставки 2 и соединяющие их скобы 3. Канавка 4 для поршневого кольца выполнена во вставках, Вто повышает износостойкость...
Всесоюзная
Номер патента: 369961
Опубликовано: 01.01.1973
Авторы: Горбулев, Крамской, Немец, Пустынцев
МПК: B21D 11/06
Метки: всесоюзная
...12 цилиндрическими шестер,нями 18 и 19. Над барабаном 12 с зазором, о большим толщины ленты, рядом с кареткойб укреплен сегмент 20. Нерабочую зону барабана 12 обхватывает сегмент 21, удерживающий ролики 13 от выпадапия и укрепленный на станине 22.5 Автомат работает следующим образом.Конец ленты пропускают штырями 7 каретки б и закрепляют между роликами 13 барабана 12. При вращении вала 1 от кулачка 2 через рычаг 5 валу 8 сообщается движение.20 При вращении вала 8 по часовой стрелкедисковый кулачок 11 выдвигает находящийся в зоне гибки ролик 13 из барабана 12 на величину, равную толщине ленты, а рычаг 9 с собачкой 10 поворачивается на одно деление,При вращении вала 8 против часовойстрелки собачка 10 поворачивает храповое делительное...
Скребковое устройство ударной дробилки
Номер патента: 354891
Опубликовано: 01.01.1972
Авторы: Горбулев, Израйлев, Провоторов, Фидель, Шиитов
МПК: B02C 13/26
Метки: дробилки, скребковое, ударной
...состоит из металлической части 20 скребка 1 и эластичной армировки 2, консоль- но выступающих в сторону бронестержней (колосников) 3 и укрепленных жестко Г-образными концами к верхней кольцевой поверхности кожуха 4 с зазором 5 между кожу хом 4 и внешним торцом скребка 1. Кожух 4 снабжен индивидуальным приводом и может вращаться вокруг вертикальной оси (привод и опорные части на чертеже не показаны) в коппусе дробилки 6, к которому также при креплены в нижнсп части неподвижные счищающие скребки 7, проходящие свободно через зазоры 8. В одной дробилке может быть Один или несколько коъплектов скребков. Ьропестержни 3 отделяют загрохотное пространство 8 от зоны дробления 9 и предохраняют скрсбковые устройства от прямых ударов.Устройство...

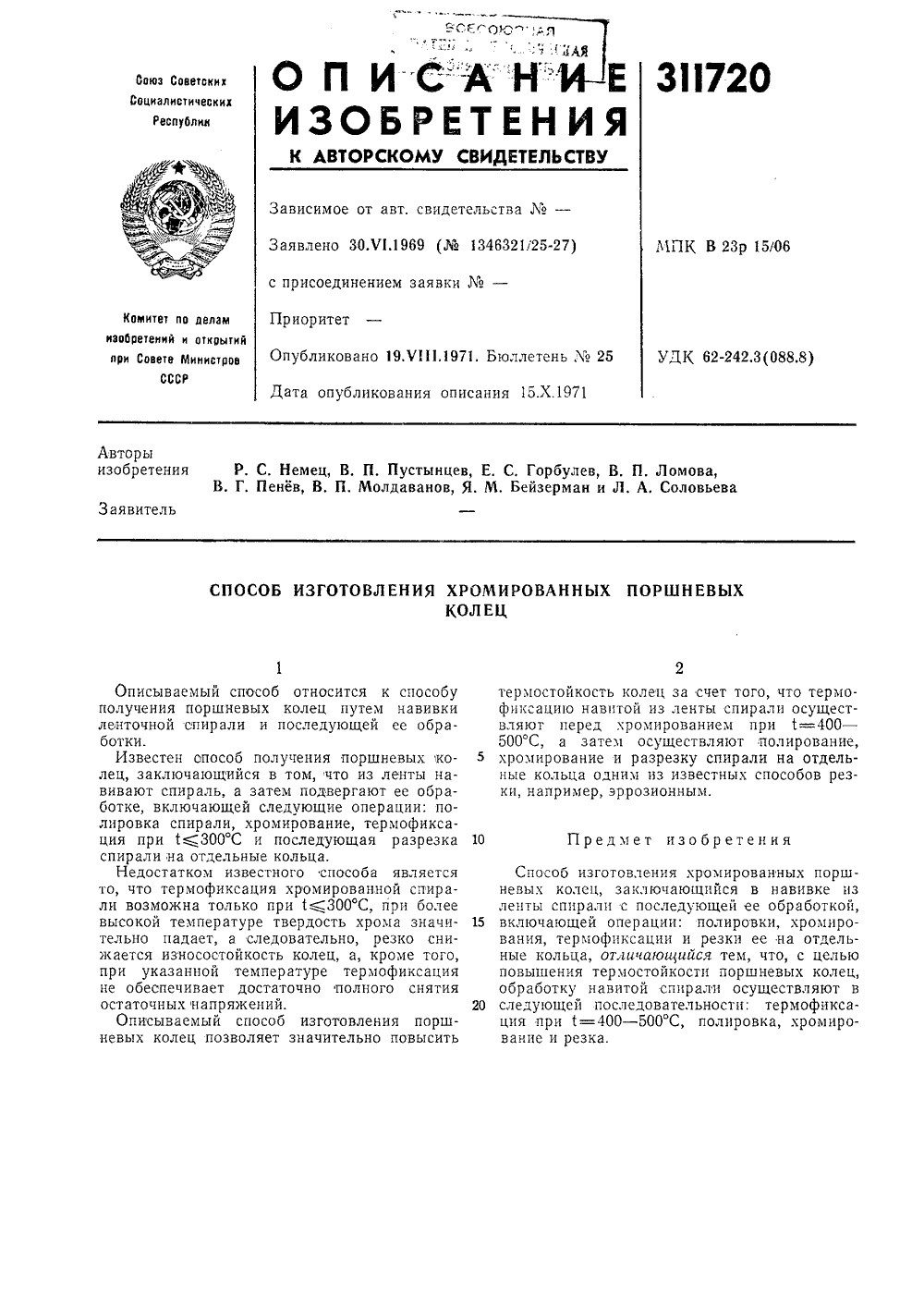

Способ изготовления хромированных поршневыхколец
Номер патента: 311720
Опубликовано: 01.01.1971
Авторы: Бейзерман, Горбулев, Ломова, Молдаванов, Немец, Пенёв, Пустынцев, Соловьева
МПК: B23P 15/06
Метки: поршневыхколец, хромированных
...тем, что, с целью сти поршневых колец, ралп осуществляют в льности: термофиксаполировка, ромиротовлениязаключаюс последоперации:иксации ттличающирмостойковитой списледовате00 в 5 С,Описываемый способ относится к сполучения поршневых колец путем нленточной спирали и последующей ее6 отки.Известен способ получения поршневых колец, заключающийся в том, что из ленты навивают спираль, а затем подвергают ее обработке, включающей следующие операции: полировка спирали, хромирование, термофиксация при 1(300 С и последующая разрезка 10 спирали иа отдельные кольца.Недостатком известного способа является то, что термофиксация хромированной спирали возможна только при 1(300 С, при более высокой температуре твердость хрома значи тельно падает,...
Приспособление для натягивания спиралина оправку
Номер патента: 240442
Опубликовано: 01.01.1969
Авторы: Горбулев, Немец, Пустынцев
МПК: C25D 17/00, C25D 17/06, C25D 7/00 ...
Метки: натягивания, оправку, спиралина
...После этого спиральоправке ромируют и потом режуным кругом на отдельные кольца,Предмет изобретения ине витка. гчагахги 2 и регулируют на этой же т абразив. 15 Приспособление для на оправку прп после спирали на ней, отлгсч лью плотного натягпва ке, оно выполнено в ви20 диненного с си:темой пеннырычагов и сн губками. Известно приспособление для сборки колец на оправку при последующем хромировании их, содержащее два диска и кондуктор.Предложенное приспособление отличается от известного тем, что оно выполнено в виде углового рычага, соединенного с системой шарнирных подпружиненных рычагов и снабженного зажимными губками, Зтэ обеспечивает плотное натягивание спирали на оправке.На чертеже представлено описываемое приспособление,Оно содержит...
Автомат для калибровки замка чугунных поршневьх колец
Номер патента: 202721
Опубликовано: 01.01.1967
Авторы: Горбулев, Мазур, Научно, Пустынцев, Сельскохоз
МПК: B23P 15/06
Метки: автомат, замка, калибровки, колец, поршневьх, чугунных
...14 кольца ориентируются в магазине. Калибруется замок фрезой (шлифовальным кругом) 15.К станине б крепят механизм угловой орн ентации колец относительной фрезы (шлифовального круга), состоящий из рычагов 1 б и 17, закрепленных на оси 18. Вокруг этой оси они могут качаться, На рычаги воздействует пружина 19 через толкатель 20, В результате 20 этого рычаги находятся в разведенном состоянии.Кольцо, сориентированное шпонкой 14, измагазина 11 шибером 12 подается к гильзе 8 между дисками 8 и 5, Затем подвижная рама 25 1 и связанные с ней пневмоцилиндр 2, диск 8,опора 4 и диск 5 подают кольцо в гильзу 8.Затем оно, проходя конусную часть этой гильзы, обжимается и одновременно рычагами 1 б и 17 ориентируется замком относитель,1 Я у 7 г 7 за...
Камнеуборочная машина
Номер патента: 118757
Опубликовано: 01.01.1959
Авторы: Габриелян, Горбулев, Гусейнов
МПК: B65G 63/02, E21C 25/68, E21C 47/10 ...
Метки: камнеуборочная
...в направлении стрелки 9, поднимает блоки и выдает их на продольный цепной транспортер, который подводит блоки к устройству, передающему блоки на поперечный транспортер 10, подающий блоки в кассету 11.118757Устройство для передачи блоков с продольного транспортера 3 на поперечный 10, выполнено в виде вращающегося горизонтального диска 12, расположенного на тележке И, которая может вместе с транспортером 10 перемещаться вдоль транспортера 3, Такое перемещение ранспорера 10 и диска 12 необходимо для оеречной загрузки кассеты 11. Для полной же загрузки кассеты 11 (в поперечном и продольном ее направлении) кассете 11 придано возвратно-поступательное движение по раме 2 на роликах 14 в направлении перпендикулярном забою. Из кассеты 11...
Машина для вырезания каменных блоков из массива
Номер патента: 95874
Опубликовано: 01.01.1953
Авторы: Абдурахманов, Ализаде, Габриелянц, Горбулев, Григорьян, Коренев, Цейтлин
МПК: B28D 1/04, E21C 25/16, E21C 27/08 ...
Метки: блоков, вырезания, каменных, массива
...на переднюю ось бегунков 25, закрепленных на раме 14 и установленных на рельсах 2 б, уложенных на подготовительном (нижнем) забое, параллельно его лбу. При включении звездочки 22 машина передвигается, происходит подача, На раме 14 укреплена пустотелая колонка 27 с поворотной в горизонтяльной плоскости головкой 28, на которой лежит горизонтальная полая стрела 29, выполненная в виде телескопа для возможного удлинения. На конце ее свободно укреплен ролик 30. На барабане 23 укреплен одним концом и навернут трос 31, который проходит в полости рамы 14, через колонку 27 и стрелу 29, огибает ролик 30 и привязывается к крюку 32. Последний закреплен на вертлюге 33, приваренном одним концом к корпусу электродвигате. .ля 11, а другим - к...
Дисковая пила
Номер патента: 92418
Опубликовано: 01.01.1951
Авторы: Али-Заде, Алиев, Габрилянц, Горбулев, Цейтлин
МПК: B26D 1/14, B28D 1/12, E21C 25/18 ...
...резания горных пород обычно применяются плоские дисковые пилы, снаб,кенные вставными зубками, в которые впаиваются пластинки твердого сплава. Диски изготовляются из листовоц стали толгциной 8 - -10 мм; при их вращении имеет место вибрация пил, особенно заметная на их режущей кромке, при этом получается пропил ц.ириной до 25 - 30 мм. Кроме того, плоскис дисковые пилы, в особенности при скоростном распиливании, быстро деформируются и выходят из строя.В описываемой дисковой пиле для резания горных пород эти недостатки устранены,Особенностью пилы является то, что для большей устойчивости конструкции диску пилы придана тарельчатая форма.Указанная особенность дает возможность изготовить диск из листовой стали толщиной не более 5 мм. При этом...
