Пусковое устройство телеграфных аппаратов с автостопом
Номер патента: 248750
Опубликовано: 01.01.1969
Авторы: Армен, Гало
МПК: H04L 13/02
Метки: автостопом, аппаратов, пусковое, телеграфных
...пружинами 4 прижат к кулачку б приемно-наборного вала б. Якорь 7 одним концом может взаимодействовать с промежуточным рычагом 3, а другим может притягиваться к электромагниту 8, Якорь 7 поворачивается вокруг оси под действием пружины 10.Электродвигатель останавливается автостопом. При этом рычаг 1 автостопа, поворачиваясь вокруг оси 2 по часовой стрелке, под действием пружины 4 подводит промежуточный рычаг 8 к кулачку б приемно-наборного вала 6 В этом положении промежуточный рычаг 8 находится на минимальном радиусе кулачка, оказывается под якорем 7 и может взаимодействовать с ним. При отключенном двигателе по обмотке электромагнита протекаег ток (стоповая посылка), так что якорь 7 притянут к электромагниту 8 (фиг. 1).248750...
Трансмиттер
Номер патента: 232307
Опубликовано: 01.01.1969
Авторы: Армен, Гало
МПК: H04L 25/40
Метки: трансмиттер

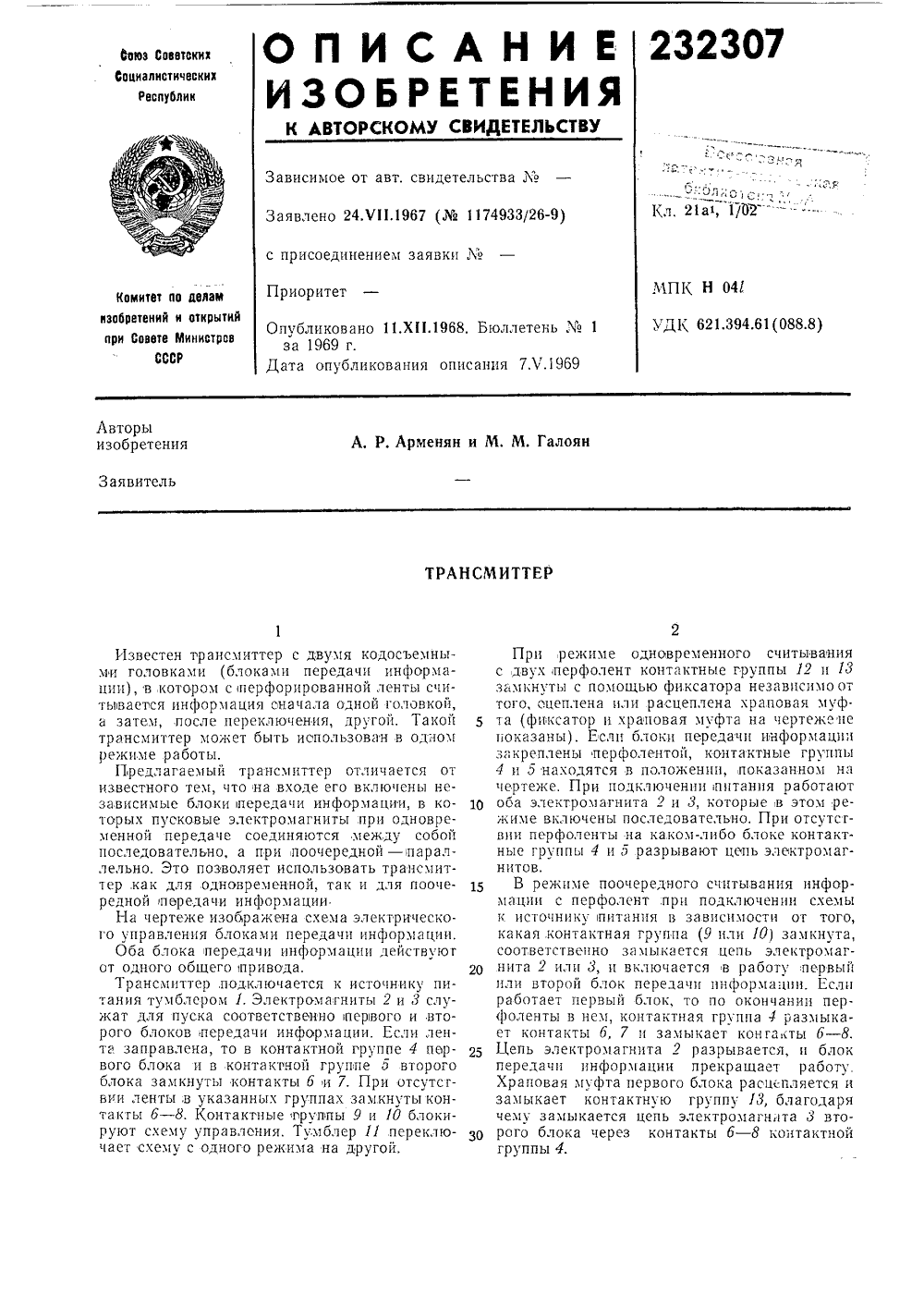

...схему с одного режима на другой. Прп режиме одновременного считывания с,двух перфолент контактные группы 12 и 13 замкнуты с помощью фиксатора независимо от того, оцеплена или расцеплена раповая муф. та (фиксатор и раповая муфта на чертеже не показаны). Если олоки передачи игнформации закреплены перфолентой, контактные группы 4 и 5 наодятся в положении, показанном на чертеже. При подключении питания работают оба электромагнита 2 и 3, которые в этом режиме включены последовательно. При отсутсгвии перфоленты на каком-либО блоке контактные группы 4 и 5 разрывают цепь электромагнитов.В режиме поочередного считывания информации с перфолент при подключении схемы к источнику питания в зависимости от того, аая таа группа (9 пли 10) замкнута,...
Кодовый дешифратор для телеграфных аппаратов
Номер патента: 221024
Опубликовано: 01.01.1968
Авторы: Гало, Хагагорд
МПК: H04L 17/18
Метки: аппаратов, дешифратор, кодовый, телеграфных
...тогда, когда этот конец дойдет до ограничителя, рычаг начинает поворачиваться вокруг этой точки. 20В предлагаемом дешифраторе для устранения неравномерного распределения нагрузок на дешифраторные кольца при выталкивании из пазов стоповых рычагов дешифраторные кольца выполнены с различными углами на клона профиля зубьев, соответствующими ходу стопового рычага в месте расположения кольца.На чертеже схематически изображен предлагаемый дешифратор. 30 Дешифраторные кольца имеют на рабочей поверхности кодовые выступы и впадины, расположенные в определенном порядке, присущем только данному кольцу. Дешифраторные кольца свободно вращаются на втулке 11.Стоповые рычаги расположены по окружности в пазах щек 8 и 9, в которых они могут свободно...
