G06F 1/08 — генераторы синхронизирующих импульсов с изменяемой или программируемой частотой синхронизации

Номер патента: 151125

Опубликовано: 01.01.1962

Автор: Кезиков

МПК: G06F 1/08, H03M 13/51

Метки: вычислительное

...промежуточным и верхним дисками предназначены для обеспечения свободного вращения диска и закреплены между собой заклепками б,Разметку круговых лагарифмических шкал рекомендуется производить на координатно-разметочном станке с арименением делительной головки под центральным углам, Величины центральных углов должны быть рассчитаны для каждого числа и отдельного деления для чисел от 1 до 1000 по следующей форме:Логарифм числаисло Центральный угол вградусаа, мииутал исекундах Центральный угол в градусах цф=1 д ФХ 20Предмет изобретения Вычислительное устройство, содержащее два концентрических дис. ка с логарифмическими. шкалами, о тл и ч а ю щ е е с я тем, что, с целью одновременного получения ряда планово-учетных и других величин при...

Номер патента: 170748

Опубликовано: 01.01.1965

МПК: G06F 1/08, H03K 3/38

Метки: 170748

...частотой колебаний генератора от 1 источника питания. Для получения заданного изменения частоты требуется меньший ток.На чертеже приведена принципиальная схема трехкаскадного криотронного релаксационного генератора с управляемой частотой. 1Устройство содержит главные управляющие обмотки 1 - б, по которым проходит ток питания, определяющий основную частоту, и до. полнительные управляющие обмотки 7 - 12, по которым протекает ток управления, 2Если тока в управляющих обмотках нет, генератор работает с частотой, определяемой током питания и постоянной времени цепей т. Если подать ток в управляющие обмотки 7 - 12, то это вызовет изменение надкритичности питающего тока и, следовательно, изменение частоты колебаний генератора.Увеличение или...

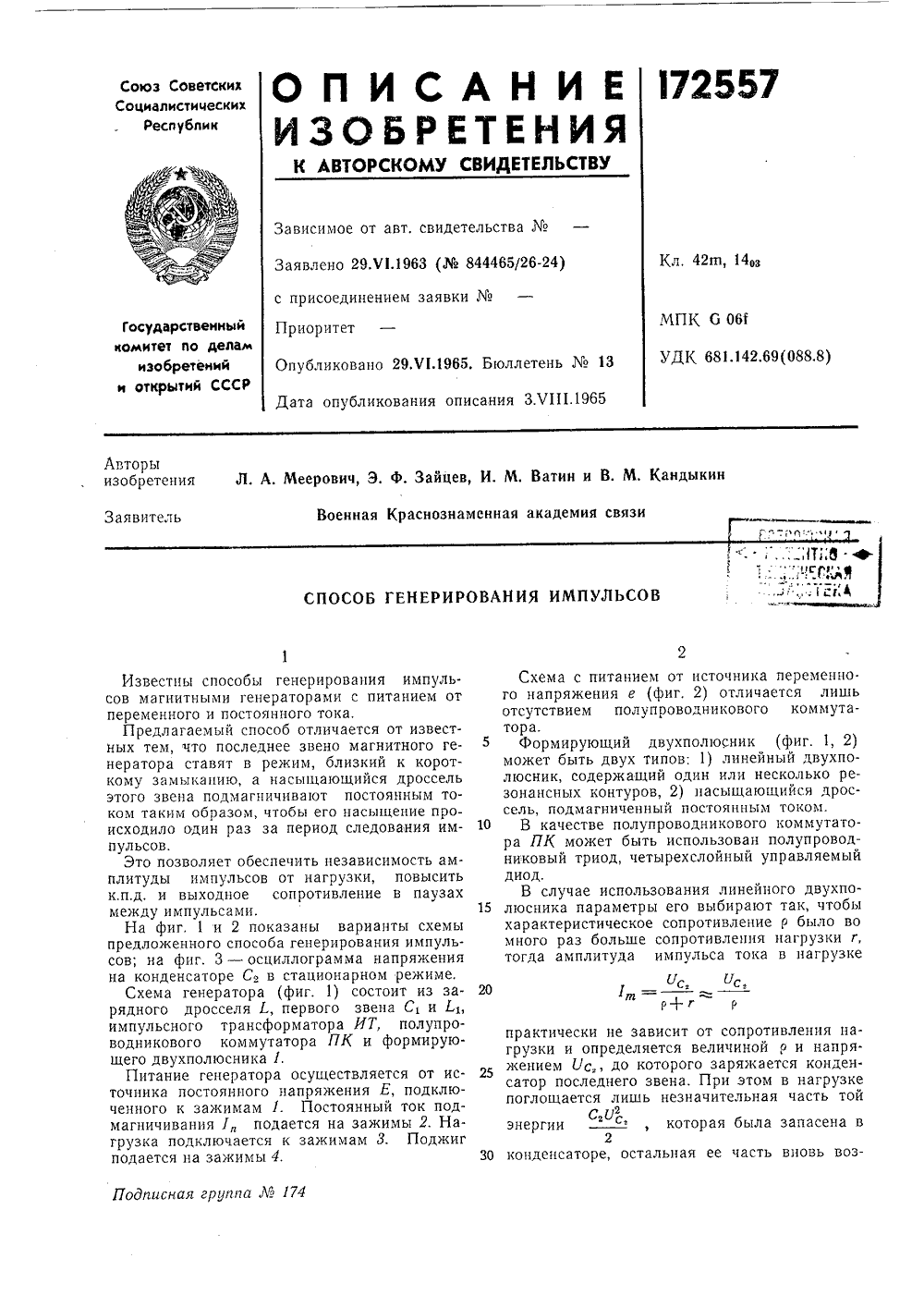

Номер патента: 172557

Опубликовано: 01.01.1965

Авторы: Ватин, Зайцев, Кандыкин, Меерович

МПК: G06F 1/08, H03K 3/45

Метки: г1а•-ivi-teka, генерирования, импульсов, лч

...определенного времени поддерживать напряжение между анодом и катодом не выше нулевого уровня, в противном случае диод вновь перейдет в проводящее состояние. В данном случае после заряда конденсатора С 5 к диоду приложено обратное напряжение, равное /1 - Е, которое и восстанавливает диод. Затем в момент 1. дроссельнасыщается, и конденсатор С 1 разряжается через него на конденсатор следу 1 ощего звена С, После этого (11) насыщается дроссель и происходит формирование импульса тока в нагрузке. К моментукогда ток в нагрузке прекращается, на конденсаторе С будет остаточное напряжение противоположного знака. Так как дроссель ,1 остается насыщенным, конденсатор С. разряжается, а конденсатор С 1 заряжается, В то же самое время напряжение...

Номер патента: 231219

Опубликовано: 01.01.1968

Автор: Давыдов

МПК: G06F 1/08

Метки: веса, генерации, кода, п-разрядного, постоянного, троичного

...1 О 10.,) и одной схемы ИЛИ (10,).15 Схема 11 формирования младшего разрядакода состоит из двух схем И (11 и 11),Вентили 12,предназначены для считываниякомбинации из регистра 1.Динамический триггер 13 предназначен для20 выработки импульсов сдвига для регистра 1,Входом устройства является вход установкиединицы динамического триггера 13. Выходомустройства являются выходы вентилей (12,++ 122 п - ) и выходы схемы 11.25 Схема 5 представляет собой комбинационную логическую схему с четырьмя выходами14 - 17 и четырьмя входами 18 - 21. Соответствие между входами и выходами схемы 5показано в табл. 1.30 Символы О, 1, 2, покидающие регистр,задаются двоичными комбинациями 00,01, 10 на входах 18 и 19.Символы, поступающие в регистр, аналогично...

Номер патента: 411446

Опубликовано: 15.01.1974

МПК: G06F 1/08

Метки: 411446

...по переднему фронту этого импульса, нулевой потенциал с инверсного выхода запирает схему совпадения 9, а высокий потенциал с прямого выхода этого триггера открывает схемы И 7, 8. Импульс переполнения счетчика 5 проходит на один из входов схемы сравнения 10, и с соответствующего выхода этой схемы разрешающий потенциал поступает на узел управления 11.Очередной тактовый импульс проходит через схему И 7 и узел управления 11 на прямой вход триггера 3 и устанавливает его в единичное состояние. Схема сравнения 10 устанавливается этим импульсом в исходное состояние, Потенциал на входе управления генератора 1 уменьшает частоту следования выходной импульсной последовательности.В случае переполнения счетчика 5 до поступления очередного...

Номер патента: 1614015

Опубликовано: 15.12.1990

Автор: Калинин

МПК: G06F 1/08

Метки: выработки, синхросигналов

...на втором входе этого элемента также появляется логическая "1", Таким образом, на входе разрешения счета счетчика 9 в конце последнего участка формируется короткий импульс и из содержимого счетчика вычитается "1",Если при этом содержимое счетчика 9 равно нулю, т,е. набор повторился нужное число раз, то на выходе заема счетчика 9 появляется логическая "1", которая через элементы ИЛИ 13 и И 5 поступает на вход разрешения записи счетчика 9, В него заносится число повторений нового набора.В счетчике 8 содержится номер текущего набора, На входы элемента И 2 поступают логическая "1" иэ блока 1 при отработке последнего линейного участка, логическая "1" с выхода элемента ИЛИ 13 при последнем повторении набора и с элемента ИЛИ10 15 20 25 30...

Номер патента: 1626250

Опубликовано: 07.02.1991

Авторы: Боженко, Гордиенко, Мешков

МПК: G06F 1/08

Метки: таймер

...вырабатывает тут же сигнал заема (фиг. 2 з, участок 1) короткой длительности, который, формируясь на триггере 10 (фиг, 2 и, участок 1), с выхода последнего формирует запись по потенциальному входу разрешения записи в счетчик 3 длительности ь, а затем по срезу этого сигнала через второй вход элемента ИЛИ 8 по входам разрешения записи регистров перезапись через первую группу информационных входов коммутатора 8 длительности ь 1 в регистр 7, а с выхода регистра 7 в регистр 1 длительности ъ+1, По срезу сигнала с выхода триггера 10 производится также по синхровходу сброс триггера 11, нулевое значение которого определяет начало отсчета интервала 1 м по выходу 19 устройства,Если требуется запись новых значений временных интервалов ь+1, ь+1 без...

Номер патента: 1654807

Опубликовано: 07.06.1991

Авторы: Говоров, Костюков, Маригодов

МПК: G06F 1/08, H03K 19/00

Метки: генерирования, синхроимпульсов

...состояние. С выхода триггера снимается прямоугольный импульс Пы,длительность которого пропорциональ" на входному числу 1 а в цифровом двоичном коде.Одновременно содержимое регистра 3 через группу 8 элементов И подводится к входам блока 10, и с выхода блока 10 снимается импульс Б дли" тельность которого соответствует числу, находящемуся в регистре 3. Выход блока 10 подключен к второму входу элемента ИЛИ 6. Задний Фронт импульса П о проходит через элемент ИЛИ 6, с выхода которого снимается импульс П , адекватный импульсу П , и процесс преобразования содержимого регистров 2 и 3 в блоках 9 и 10 повторяется. Этот процесс продолжается до тех пор, пока на блоке 1 не будет нажата клавиша Р., Регистры 2 и 3 сбрасы" ваются в нулт, и процесс...

Номер патента: 1725211

Опубликовано: 07.04.1992

Авторы: Лачугин, Мизин

МПК: G06F 1/08

Метки: таймер

...которая закроет элемент 10 и откроет элемент И 19. После записи содержимого со счетчика 3 в ячейку блока 2 памяти сигнал с генератора 16, задержанный элементом 17, через открытый элемент 19 устанавливает счетчик 12 в нулевое состояние и переводит триггер 14 в нулевое состояние, что приводит к закрытию элементов 10 и 19 и открытию элементов 11 и 20, а также к разрешению выдачи адреса через селектор 15 со счетчика 13.Поскольку в счетчике 13 установлен адрес (К+1)-й ячейки, то по переднему фронту следующего импульса от генератора 16 произойдет чтение содержимого (К+1)-й ячейки блоков 1 и 2 и запись считанного слова в счетчик 3. Из блока 1 памяти в мультиплексор 4 поступает признак соответствующей часто.ы, а содержимое дополнительного...
