G01N 3/20 — путем приложения постоянных изгибающих моментов

Номер патента: 470733

Опубликовано: 15.05.1975

Автор: Олдырев

МПК: G01N 1/28, G01N 3/20

Метки: листовых, механических, образец, свойств

...изобретения являетсяточности испытаний при одновре гружении всех перемычек образца. Это достигается тем, что перемычки предлагаемого образца выполнены так, чтобы линии продолжения боковых сторон каждой балочки пересе кались в точках, симметрично, расположенныхотносительно центра образца.На чертеже изображен вид предлагаемогообразца в плане.Образец представляет собой пластину 1 10 квадратной, круглой и т. п. формы, в которойвыполнены центральное отверстие и не менее четырех радиально расположенных перемычек 2 представляющих собой балочки равного сопротивления. Продолжение боковых 15 сторон каждой балочки пересекается в точках3, симметрично расположенных относительно центра образца (например, по окружности).На поверхности...

Номер патента: 485356

Опубликовано: 25.09.1975

Авторы: Индрюнас, Юркевичюс, Янишите

МПК: G01N 3/20

Метки: волокон, знакопеременный, изгиб, испытания, текстильных

...колебаний рычага.Целью изобретения является повышение точности испытания. Для этого предлагае мое устройство снабжено поперечиной с тягой, шарнирно соединенной с силовозбудителем, полэунами, расположеннымина оси, перпендикулярной оси тяги, симметрично относительно нее, дополнительным рычагом, связанным с другим зажимом, рычаги установлены в полэунах свозможностью качания центра ползунов изакреплены на концах поперечины такимобразом, что точка их пересечения рас- Л ф ложена между поперечиной и осью ползу-в.1 На чертеже изображена схема предлагаемого устройства,Устройство содержит зажимы 1 и 2для крепления концов испытуемого образца 3, рычаги 4 и 5 с ползунами 6 и 7,установленными с воэможностью качанияв них рычагов, связанных с...

Номер патента: 491872

Опубликовано: 15.11.1975

Авторы: Зайончек, Израелит, Пятирублев, Расин

МПК: G01N 3/20

Метки: древесины, испытаний, образцов, прибор, физико-механических

...блоки связаны межлу собой непрерывной гибкой связью 11, проходящей через лополцительцый блок 12, сослицсциый с помощью кронштейна 13, соелшгнтельной штанги 14 и цакилцой гайки 5 с нагружающим механизмом.Прибор может быть установлен ца любое нагружающсе устройство (например, универсальную испытательную машину У.11.Ч), которое обеспечивает контролируемую нагрузку и скорость нагружения (обычцо нагрузка составляет ло 5 т, а скорость - 10 мм(миц.).После устацсвки прибора ца нагружающее устройство ( в машинах типа УММплита 1 навинчивается на подвижную каретку, а накпдная гайка 5 соединяется с неподвижной траверсой машины) приступают к установке образца 6. Для этого поворотом винтов 8 разводят губки 7 ло необходимых размеров, поворотом рычага...

Номер патента: 498529

Опубликовано: 05.01.1976

Авторы: Деревянный, Литвин, Литвинчук, Онищенко, Семергеев, Шелест

МПК: G01N 3/20

Метки: загиб, испытания, сварных, соединений, тонколистовых

...на кронштейнах так, что центр кривизны опоры совмещен с осью дисков, которые расположены по обе стороны от опоры, а в кронштейнах по направлению встречного хода зо выполнены пазы для захода соответствующихлопаток диска, воздействующих при испытании через опоры качения и прижимные планки на испытуемое изделие.На фиг. 1 дана принципиальная кинематическая схема предлагаемого устройства; на фиг. 2, 3 - рабочие устройства в двух проекциях; па гзпг, 4 - разрез по А - А на фиг. 2; на фиг. 5 - разрез по Б - Б на фиг. 3..11 ехап зм гпба состоит из реверсивного электродвигателя 1 постоянного тока, двух редукторов и электромагнитной муфты 2, позволяющей в любой момент остановить процесс гиба, Электродвигатель соединен с валом 3, на...

Номер патента: 502281

Опубликовано: 05.02.1976

Авторы: Волобуев, Евстюхин, Капралов, Кульбах

МПК: G01N 1/28, G01N 3/20

Метки: вязкости, изгиб, испытаниях, исследования, образец, разрушения

...является быстрое распространение трещины в растянутой зоне сечения изогнутого образца и его лавинообразное разрушение при увеличении внешней нагрузки. Это не позволяет с высокой точностью определить вязкость разрушения материала.С целью повышения точности испытаний предлагаемый образец снабжен пластинкой, жестко прикрепленной к стержню со стороны концентратора напряжений. Это позволяет повысить точность испытаний за счет медленного распространения трещины и ее последующего торможения при увеличении внешней нагрузки. На чертеже изображен предложенный обра зец.К образцу в виде призматического стерж ня 1 с концентратором напряжений 2 крепит ся со стороны концентратора пластинка 3.Пластинка 3 может приклеиваться, привариваться в...

Номер патента: 502286

Опубликовано: 05.02.1976

Авторы: Забелин, Зайцев, Зайцева, Катунов

МПК: G01N 3/20

Метки: испытания, нагрузкой, свай, статической

...13 и согнутые по окружности неравнобокие уголки 14 таким образом, чтобы образовались гнезда, в которые укладываются уплотнительные кольца 2 из мягкой резины, Для создания жесткости гнездом к цилиндрам 1 привариваются ребра 15 жесткости, К боковым поверхностям цилиндров 1 под углом к поверхности грунта приварень 1 реборды 16, а поршни имеют ребра 17 для обеспечения прочности и жесткости, Для крепления подвесок из гибких тяг 6 поршни 3 имеют3цилиндрические патрубки 18 с днищами и ребрами 19. Для соединения гибких шлангов 20с поршнями 3 к днищам цилиндрических патрубков 18 приварены обрезки труб 21. Нажидкостном динамометре 22 установлен манометр 23,Для записи нагрузок и осадок на репере 24,расположенном рядом с испытываемой...

Номер патента: 502287

Опубликовано: 05.02.1976

Авторы: Кубрин, Моношков, Пыхов

МПК: G01N 3/20

Метки: разрушению, сопротивляемости, хрупкому

...пластин, обращенных друг к другу вогнутыми поверхностями, и помещенного между ними жесткого каркаса, имеющего криволинейную поверхность,повторяющую поверхность пластины,15 На фиг, 1 изображен предлагаемый образец и схема его нагрузки; на фиг. 2 - разрезпо А - А на фиг. 1.Способ заключается в следующем.Рабочую часть образца в виде пластины 120 с надрезом 2 жестко прикрепляют к захватным частям 3 и 4. Захватные части выполнены Г-образной формы, концы их полок 5 и 6располагают один по отношению к другому сзазором и на некотором расстоянии от боль 25 шей стороны пластины 1. Затем образец устанавливают на опоры 7 и 8 и нагружаютпуансоном 9, прикладывая усилие к концамполок 5 и 6. Для этого перед испытанием опора 10 пуансона помещается в...

Номер патента: 503161

Опубликовано: 15.02.1976

Автор: Олдырев

МПК: G01N 3/20

Метки: изгибе, испытания, консольном

...элементамп. оказана предлагаемая устали и вид по стрелке А,ержит нагружающее устройсткоторого предназначен лл крепления одного конца используемого образца 2, оправку 3 с подшипниками, надеваемуюа другой конец образца и имеющую на наружной поверхности расположенный посереди не ее длины кольцевой выступ 4, имеющийзакругленный профиль, груз Р, прикрепленный к оправке, и измерительное устройство, выполненное в виде корпуса 5 с выступами 6 и 7, на концах которых консольно закреплены 10 лва плоских упругих элемента 8 и 9, разме.щенные в двух взаимно перпендикулярных плоскостях и контактирующие свободными концами с кольцевым выступом 4 оправки.На упругих элементах наклеены тензолатчи.15 кп 10.Установка работает следующим образом.Испытуемый...

Номер патента: 503162

Опубликовано: 15.02.1976

Авторы: Горелкин, Романов

МПК: G01N 3/20

Метки: испытаний, многообразцовая, прочностных

...3 содержит 15 внутри кожух 16, в котором установлен электронагреватель 17, намотанный на фарфоровую трубу 18. Внутрь камеры 3 вварен охладитель 19, снаружи она покрыта тепловой изоляцией 20.20 Установка работает следующим образом.Для обеспечения заданной величины прогиба испытуемых образцов 4, равного эксцентриситету е, кулиса 12 устанавливается вдоль горизонтальной плоскости в крайнее положе ние, а коллекторная камера - змевик 3 - впротивоположную сторону также на величину е, после чего фиксируется на основании 1 шпильками 2.Внутрь камеры 3 закачивается рабочее тело ЗО (жидкость, газ), к охладителю 19 подключает3ся вода, а камера покрывается тепловой изоляцией 20. При достижении заданных значений давления и температуры установка...

Номер патента: 508720

Опубликовано: 30.03.1976

Авторы: Богомолов, Игнатенко, Лапин, Масленникова, Пискарев

МПК: G01N 3/20

Метки: изгибе, испытания, материаловпри, чистом

...два параллельных вала 2 и 3, один из которых - приводной, рукоятку 4, пружину 5, каретку 6, передачу, выполненную в виИзоб вания п в частиИзвес лов пр ройство паралл водной, переме ном к испыты связыва профил них. я к области исследоактеристик материала, материала на изгиб. я испытаний материас нагружающим устсвязанных передачей ин из которых - приовлен с возможностью ленни, перпендикуляр- несущих захваты для , в которых передача, шолнена в виде пары ерен, закрепленных на де пары кулачков 7, 8 и рычага 9 с кулачком 10, связывающую валы.Работает устройство следующим образом, Исследуемый образец 11 закрепляется 5 между валами 2 и 3. При повороте рукоятки4 поворачиваются кулачки 7 и 10, закрепленные на валу 2, при этом по основанию 1...

Номер патента: 518685

Опубликовано: 25.06.1976

Авторы: Гаврилов, Куликовский, Плешанов

МПК: G01N 3/20

Метки: закручивание, испытания, пружин, стенд

...в вилке кронштейна, а гайка насажена на винт, другой конец рычага имеет отверстие под винт и выполнен в виде вилки, охватывающей гай 518685рая зажата разрезными шайбой 4 и конусным кольцом 5, поджимаемым гайкой 6.Нагружающее устройство выполнено в виде винта 7 с рукояткой 8 и сферическойгайкой 9, которую охватывает вилка рычага 10, передающего усилие на другой, подвижный узел крепления пружины 3.Подвижный узел крепления состоит из наконечника 11, закрепленного на конце пружины 3 и шариков 12, шарнирно связывающих его с рычагом 10..На основании 1 нанесена установочная шкала 13, в градусах. Измерительное устройство состоит из тензодатчиков 14, 15, наклеенных на пружину 3, и индикаторов 16, 17, 18 на державках 19, 20, 21,...

Номер патента: 525002

Опубликовано: 15.08.1976

Авторы: Бобряков, Захарова, Коган

МПК: G01N 3/20

Метки: прочностных, свойств, смесей, стержневых, формовочных

...к образ испытательнуса нагрузку и производят из мерение предела прочности на изгиб, по которому судят о прочностных свойствахЯНедостаток известного способа состоит в том, что имеет место периодический характер испытания, что не позволяетосушествлять постоянный контроль смесей в непрерывном автоматизированном производстве.Для обеспечения непрерывного процесса испытания по предлагаемому способу исполь зуют образец в виде бесконечной пластины, которую непрерывно формируют и перемещают вдоль опор до образования консоли, выступаюшей за опору по ходу движения образца, а нагрузку прикладывают к этой конНа чертеже изображена схема, поясняющая предлагаемый способ.Образец 1 формируют в виде пластины и непрерывна с помошью транспортера 2 пере...

Номер патента: 533851

Опубликовано: 30.10.1976

Авторы: Аваев, Антонова, Арбузов, Артищев, Журавлев, Мурсалимов

МПК: G01N 3/20

Метки: изгиб, испытаний, листовых

...и др.).Наиболее близким к изобретению по технической сущности и достигаемому эффекту 51 Влястся спосоо испытании листовых материалов на изгиб, заключающийся в том, что образец с концентратором размсщатот на опорах, прикладывают нагрузку со стороны, 20 противоположной концентратору, и по величине прогиба судят о механических свойствах образца.Однако регламентированное расстояние между опорами по отношению к размерам образца, длина которого существенно больше е;о ширины, приводит к завышению определяемых характеристик пластичности в сравнении с образцами, ширина которых соизмерима с их длиною, кроме того глубина до пускаемых в производстве царапин олеолется в пределах 1 - 6% от толщины листа, что снижает точность испытаний.Целью...

Номер патента: 536418

Опубликовано: 25.11.1976

Авторы: Гладченко, Ильинский, Шевеля

МПК: G01N 3/20

Метки: деформаций, изгибе, материалах, остаточных, пластин, равного, сопротивления

...чертеже изображено описываемое устройство, общий вид.Устройство содержит основание 1, па,котором установлен держатель 2 для консольного закрепления образца 3 в виде пластины равного сопротивления. На том же основании 1 симметрично плоскости зажима образца 3 на некотором расстоянии от держателя 2 установлены соосно два микрометрических винта 4 с шариковыми наконечниками, Микрометрические;винты 4 образуют узел нагружения. Вблизи держателя 2 на основании 1 размещен электромагнитный механизм для циклической нагрузки образца, выполненный в виде соленоида б и постоянного магнита 6, Ось соленоида 5 лежит в плоскости зажима образца 3 и на оси микрометрических винтов 4, а постоянный магнит б расположен на торце соленоида 5, обращенном к....

Номер патента: 539261

Опубликовано: 15.12.1976

Авторы: Гурова, Нецветаев, Попов, Рилло

МПК: G01N 3/20

Метки: изгиб, испытания, прибор

...которой он может быть повернут на требуемый угол испы 10 тания изделия и зафиксирован болтом 6. Столик с приспособлением смонтирован на станине при помощи винтовой колонки 7 с зажцмнымц гайками 8 для установки его нанужной высоте,15 Нагружение изделия осуществляетсястержнем 9 со съемным наконечником 10, перемещаемым в роликовых направляющих 11,фиксирующих стержень вдоль оси приложения нагрузки на изделие.20 Приспособление для крепления изделийрасположено в стороне от оси приложениянагрузки на изделие, для помещения которого на заданном расстоянии от этой осц доместа крепления в зажиме приспособление25 установлено ца подвижной платформе 12.Стержень 9 подвешен к перекладине 13,контактцрующсй с дцнамометром 14, связанным с рейкой 15,...

Номер патента: 540192

Опубликовано: 25.12.1976

Авторы: Мокшанов, Шипилевский

МПК: G01N 3/20

Метки: внутренних, напряжений, покрытиях, прибор

...съемного держателя с основанием обеспечивает постоянство их взаимного расположения при повторных установках, например с помо щью конических поверхностей.Кроме того, на основании 1 закреплены: механизм для задания пары поперечных образцу сил, включающий два микрометрических упора 4 и 5, установленных в изоляционных 15 втулках 6, и нагружающий узел, включающий микровинт 7 для перемещения динамометра 8 по направляющим 9.Прибор имеет индикатор равновесия, в который входят сигнальные лампочки 10 и 11, 20 электрически соединенные с микрометрическими упорами 4 и 5, а также источник тока 12, присоединенный к основанию и лампочкам.Прибор работает следующим образом. 25 Испытываемый образец 3 закрепляется в держателе 2, последний...

Номер патента: 542935

Опубликовано: 15.01.1977

Авторы: Лупин, Мурашов, Никулин

МПК: G01N 3/20

Метки: изгиб, испытания, листовых, образцов

...эти отверстия оси, а нагруженпе осутцествляют с помощью приспособления, включающего тяги и кривошипы, одни концы тяг связывают с пуансоном, а другие - с осью, установленной в одном из отверстий каждой захватной части, а концы крнвощппов закрепляют на осях, установленных в отверстиях каждой захватной части.Кроме того, для нагруження образца также н растяжением центры основного и дополнительного отверстий могут быть расположены на разных расстояниях от оси симметрии образца, последний на большем.На фиг. 1 изображен образец и схема его нагружения при изгибе; на фиг. 2 - схема нагружения растяжением; на фиг. 3 - приспособление для испытания; на фиг. 4 - сечение по А - А на фиг. 3.Рабочую часть образца 1 в виде прямоугольной пластины с...

Номер патента: 565228

Опубликовано: 15.07.1977

Авторы: Елисеев, Сизов

МПК: G01N 3/20

Метки: изгибе, испытаний, ленточного, напряжений, релаксацию

...дополнительно изменяют по зада)иной программе и сравнивают релаксацию , нап 1 ряжений,в обеих частях образца.На чертеже приведена схема испытаний 5 по предлагаемому способу.Образец 1 фиксируют в зажимах 2, 3 и 4.Эти зажимы можно леремещать относительно друг друга и вращать вокруг своей оси, что обеспечивает чистый изгиб образца. Положе 1 О ние зажимов 2 и 3 жестко фиксируют послеизгиба образца, а зажим 4 отклоняют от зафиксированного положения, перемещая по со.ответствующей траектории и вращая вокруг оси, Такое движение зажима 4 обеспечивает 15 изменение радиуса изгиба части образца присохранении схемы чистого изгиба. Образец 1 на участке а меиду зажимами 2 и 3 имеет постоянный радиус изгиба К, а па участке б в процессе иопытания радиус...

Номер патента: 577424

Опубликовано: 25.10.1977

Авторы: Аваев, Журавлев, Симоник

МПК: G01N 1/28, G01N 3/20

Метки: изгибе, испытаний, образец, прочность, сварного, шва

...на прочность сварного шва н свариваемого материала эа счетистгытания одного образца длина наплавкиравна половине длины линии максимальногоизгиба образца. 20На чертеже изображен предложенный образец.В плоскости симметрии образпа (царалпельно его меньшей боковой стороне) лежитпиния максимального изгиба й - Я , име 2ющая длину 2 а. По этой длине проводится загяб образца. По пинии максимального изгиба выполнен сварной шов в виде иаплевоки, длина которой равна половине длины пинии максимального изгиба образца. Нагружение предлагаемого образца и иэмереняе угла эвгиба до появления первой трещины проводят как при испытании известного образцаПри проведении сравнительных испытаний основного материала и швов наллавка может быть выполнена из...

Номер патента: 578589

Опубликовано: 30.10.1977

Автор: Цыплаков

МПК: G01N 3/20

Метки: модуля, сдвига

...модуле сдвига 1,Недостатком известного способа являетсяограниченность его применения, например оннеприменим для определения модуля сдвигастеклопластиковых изделий, так как модульсдвига, определенный на специальных образцах и модуль сдвига, определенный на изделии из стеклопластика будут существенно отличаться вследствие технологических различий их производства. Наиболее близким к изобретению по технической сущности является способ определения модуля сдвига, заключающийся в том, что производят двукратное испытание кольцевого образца, в каждом из которых образец нагружают равномерно распределенными по окрукпости радиальными сосредоточенными силами одной величины, замеряют радиальную деформацию по линии действия этих сил и полученным...

Номер патента: 578590

Опубликовано: 30.10.1977

Автор: Цыплаков

МПК: G01N 3/20

Метки: модуля, сдвига

...определенныйна специальных образцах, и модуль сдвига,определенный на изделии, существенно отличаются вследствие технологических различий 1их производства.Наиболее близким к изобретению по техническому существу является способ определения модуля сдвига, заключающийся в том,что производят двукратное испытание на изгио образца в виде балки, одно цз которыхосуществляот при шарнирном опирании концов последней, в каждом из испытаний прикладывают посередине образца сосредоточенную поперечную силу, замеряют его максимальный прогиб и по пх величине рассчитывают модуль сдвига 2,Оба испытания осуществляют при шарнирном опирациц концов балки, причем во втором испытании берут балку большей длины. 3 Целью цзоорстецця явточности испытаний.Для этого...

Номер патента: 583389

Опубликовано: 05.12.1977

Авторы: Стельмах, Трусова

МПК: G01N 3/20

Метки: высоковольтного, изгибе, изолятора, консольном, нагрузки, разрушающей

...и разброс разрушающего на 15 пряжения уменьшается.При вращении изолятора вокруг е ооси в зоне наибольших напряжений последовательно оказываются все периферийные точки каждого сечения, чтоф значительно повышает вероятность ппадания в указанную зону дефекта,наиболее опасного по своим размерами ориентации,На чертеже показана установреализующая предложенный спосоИспытуемый изолятор 1 укреп аустановке, включающей поворотплиту 2, редуктор 3, двигатель 4,ось 5, подшипник б, шток 7, направлщие опоры 8.583389 формула изобретения Составитель Л.Булга.ва Техред М. Цупа КОрректор Л,Небол Ред Квачад каз 4887/5 ЦНИИПИТираж 1101 венного комитета елам изобретений ва, Ж, Раушск исноетров СС По Совета Мин и открытий я наб., д. дар 3035, Мос Филиал ППП...

Номер патента: 627379

Опубликовано: 05.10.1978

Авторы: Конюхов, Холмова

МПК: G01N 3/20

Метки: волокнистых, изгиб, испытания

...заключается в малой точности испытаний потому, что вследствие малой иэгибной жесткости волокнистых материалов типа ленты, ровницы испытуемый образец провисает под действием собственного веса. Целью изобретения является повышение точности испытания. Для этого образец помещают на поверхность малосмачивающей жидкости, например воды.Испытание проводят следующим образом. Образец помещают на поверхность малосмачивающей жидкости между подвижной и неподвижной опорами, приложением заданной сжимающей нагрузки обеспечивают продольное нагружение образца, при достижении критического значения нагрузки образец резко деформируется в плоскости поверхности жидкости - происходит излом образца, при этом регистрируется, например, расстояние между опорами,...

Номер патента: 632934

Опубликовано: 15.11.1978

Авторы: Горяев, Зайцев, Новаковский, Эткин

МПК: G01N 3/20

Метки: коэффициентов, твердых, тел, температурных, физических, характеристик

...дает возможности измерять одновременно и температурный коэффициент линейного расширения.Целью изобретения является обеспечение измерения также и температурного коэффициента линейного расширения. Образец устанавливают консольно в горизонтальном положении. Нагружение образца поперечной силой осуществляютза счет использования веса груза с зеркалом, закрепленного на свободном конце образца, Измерение угловых перемещений осуществляют с помощью автоколлиматорного теодолита. Измерение линейных поперечных перемещений свободного конца образца осуществляют компаратором.Температурные коэффициенты линейного расширения и модуля упругости632934 зуя один, а не несколько образцов ма"териала.Благодаря сокращению количестваобразцов, используемых при...

Номер патента: 632935

Опубликовано: 15.11.1978

Авторы: Мокшанов, Шипилевский

МПК: G01N 3/20

Метки: образца, эталонного

...модуля упругости покрытия от образца к образцуЦелью изобретения является повыше" ние точности воспроизведения внутренних напряжений в образце,Это лостигается тем, что материал покрытия отвержлают на вспомогательной подложке, не обладающей алгезией к данному материалу, рас:тягикают его заданным усилием, совмещаит с поверхностью образца и закрепляют в нагруженном состоянии на образце вакуумно-диффузионной сваркой.632935 Формула изобретения Ссставитель Н.ТимошенкоТехред А,Алатырев КорректорН.Ковалева Редактор Г.Мозжечкова Заказ 6545/35 Тираж 1070 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035 Москва ХРауш.:кая наб, д, 4/5 х х - с у: ФФилиал ППП Патент, г, Ужгород, ул. Проектная, 4 6В...

Номер патента: 634168

Опубликовано: 25.11.1978

Авторы: Моношков, Остсемин

МПК: G01N 3/20

Метки: разрушению, сопротивляемости, хрупкому

...нагрузку со стороны, противоположной надрезу, и регистрируют в процессе нагружения диафрагму усилие-перемещение 11. Захватные части описываемого образца выполнены Г-образной формы, концы их полок расположены один по отношению к другому с зазором и на некотором рас стоянии от большей стороны пластины, исключающем касание с ней. К стойкам захватных частей пластина прикреплена меньшей стороной, а нагруаку прикладывают к концам полок захватных частей исключить образованиекасом и криволинейными,634168 ЦНИИМИ Заказ 6752/41 Тираж 1070 Подписное филиал ППП Патент, г. Ужгород, ул. Проектная, 4 пластинами в начале нагружения образца и в процессе его деформирования.На фиг, 1 иаображен образец для испытания по предложенному способу и схема его...

Номер патента: 647580

Опубликовано: 15.02.1979

Авторы: Аваев, Журавлев, Симоник

МПК: G01N 1/28, G01N 3/20

Метки: изгибе, испытаний, образец, прочность, сварного, шва

...из соотношения Ь а К 1, где С -толщина образптца, К: 32+ Л, ттт0,5+ 0,07, а длинапрорези составляет 7 Т 2 ее ширины,На чертеже изображен описываемыйобразец. Образец выполнен в виде прямоугольной пластинки 1 длиной 1., шириной Ь и толщиной 1 , на пластину 1 нанесена наплавка 2, один конец которой расположен у края пластины 1 и длина которой 3 равна половине длины линии максимального изгиба образца (в данном случае ширины Ь ). У теругого конца наплавки 2 выполнена про- резь 3, ширина которой выбирается из соотношения Ь = К 1, где К 12+1,5, тп-" 0,5 т 0,07, а длина асоставляет 7 1 2 ее ширины,Значения величин К и тп оп, едеся толщиной т, листа; причем причении толщины листа значения велК и птуманьшаются. спытаиии образец нагружают таким...

Номер патента: 653538

Опубликовано: 25.03.1979

Авторы: Калитеевский, Матвеева, Огурцов

МПК: G01N 3/20

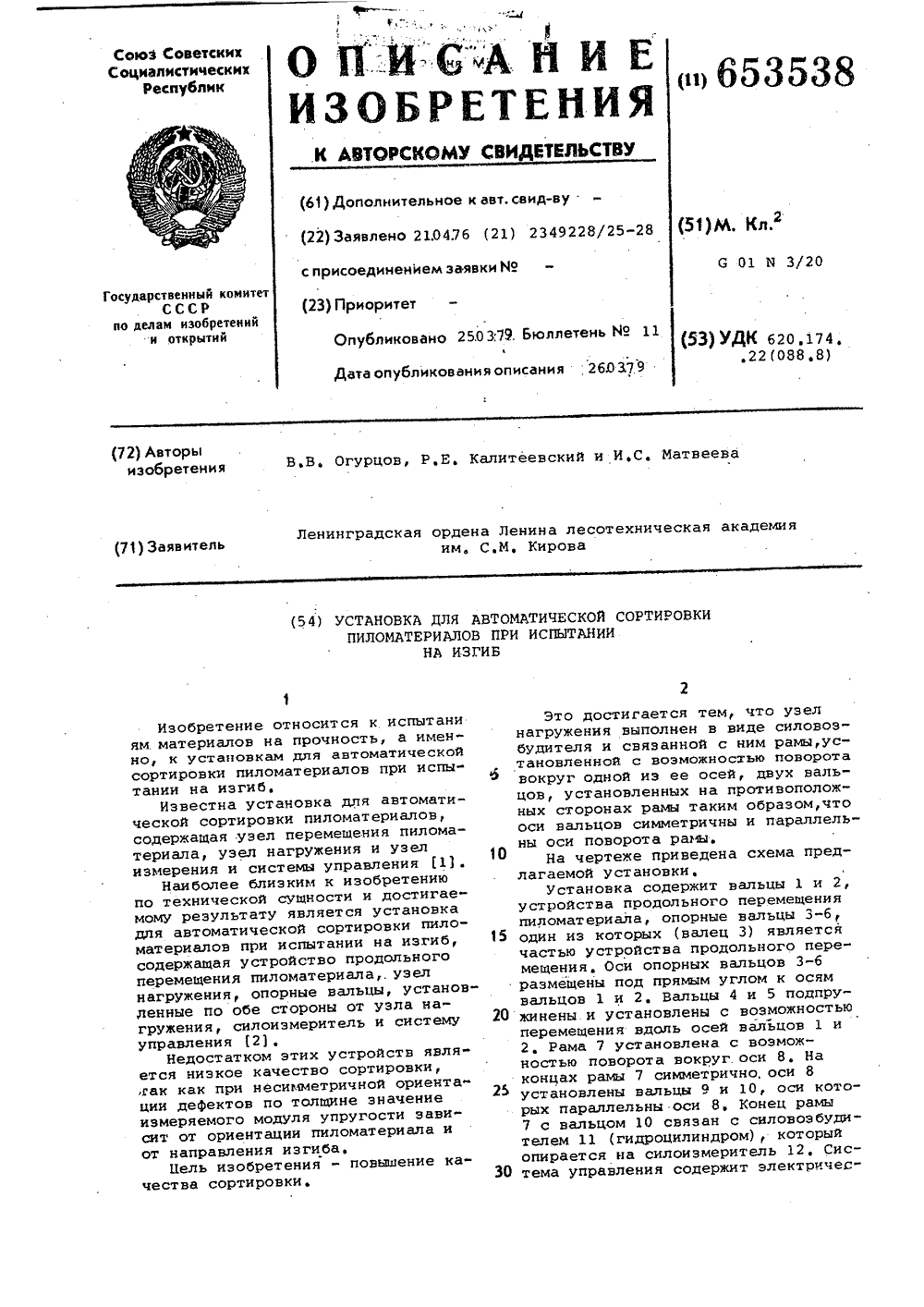

Метки: автоматической, изгиб, испытании, пиломатериалов, сортировки

...под прямым углом к осямвальцов 1 и 2. Вальцы 4 и 5 подпру 20 жинены и установлены с возможностьюперемещения вдоль осей вальцов 1 и2, Рама 7 установлена с воэможностью поворота вокруг,оси 8, Наконцах рамы 7 симметрично,оси 8установлены вальцы 9 и 10, оси которых параллельны оси 8, Конец рамы7 с вальцом 10 связан с силовоэбудителем 11 (гидроцилиндром), которыйопирается на силоизмеритель 12, Сис 30 тема управления содержит электричес653538 Формула изобретения Составитель В, РотницкаяРедакто С С кова Тех е З.фанта ктор И, Муска1073 П венного комитета СССР ретений и открытий ЖРа ская на дписн лиал ППП Патент 1, г, Ужгород,оектная ки связанные между собой маркер 13,фотоэлементы 14 и 15, узел 16 сравнения, связанный с...

Номер патента: 661293

Опубликовано: 05.05.1979

Авторы: Белоярцев, Бурнос, Гаврилин, Давыдов, Емлин, Кричевский, Логвиненко, Лоховинин, Наливайко, Соболевский

МПК: G01N 3/20

Метки: испытания, труб

...соединены равными поПриспособление для испытания труб, луокружностями, а вдоль образующей выполненное в виде пуансона с кони- пуансона, лежащей э продольной плос: ческой эаходной и цилиндрической ра- кости симметрии, выполнена канавка бочей частями, о т л и ч а ю щ е е- для размещения сварного шва. с я тем, что, с целью обеспечения 5 Источники информации, принятые " испытания на изгиб труб с продольным во внимание при экспертизе сварным швом, пуансон выполнен с по. Справочник машиностроения, перечным сечением, образованным дву- Т,5.М Машгиэ, 1956, с.568.вад фСоставитель В.Ротницкая едактор ь.Мурадян Техред О.Андрейко Корректор М.Демчик каз 242Тираж 1089Подписное ЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035,...

Номер патента: 667857

Опубликовано: 15.06.1979

Авторы: Аваев, Журавлев, Кудрявцев, Мурсалимов

МПК: G01N 3/20

Метки: изгиб, испытаний, листовых

...предлагаемого способа является повышение точности испытаний,Цель достигается тем, что концентраторы выполняют сначала на глубину меньше заданной, а затем доводят глубину концентраторов до заданного значения за несколько проходов одного рабочего инструмента.Это позволяет повысить точность испытаний за счет уменьшения остаточных напряжений при выполнении концентратора.Способ осуществляют следующим образом.Для проведения испытаний выполняютобразец шириной, равной 10 - 14 его толщины, на одной стороне образца наносят кон- О центраторы клиновидного профиля глубиной,равной 0,04 - 0,02 толщины образца. При этом каждый из концентраторов выполняют сначала на глубину меньше заданной, а затем доводят глубину концентраторов до заданного...
