G01F 15/02 — для компенсации или коррекции изменений давления, плотности или температуры

Номер патента: 149251

Опубликовано: 01.01.1962

Автор: Гродель

МПК: G01F 15/02, G05D 11/02

Метки: введения, водопровод, дозатор, оросительный, смачивателя

...удельных весов смачивателя и воды (первый тяжелее) и малая скорость диффузии смачивателя в воду (менее 10 мя в сутки при температуре 20) исключают смешивание воды со смачивателем,Стабильность дозировки смачивателя обеспечивается следующим образом. В шайбе 3 установлен конический поплавок б, удерживаемый пружиной б. При увеличении расхода воды кольцевой зазор между шайбой и поплавком увеличивается и перепад давления в этом устройстве не будет пропорционален квадрату расхода воды; между расходом воды и перепадом давления наблюдается линейная зависимость, При определенных размерах шайбы, поплавка и пружины такая зависимость обеспечивается, например, при расходе воды от 5 до 100 л/щи,149251 При этих же пределах изменения расхода воды...

Номер патента: 150649

Опубликовано: 01.01.1962

Автор: Кантор

МПК: G01F 15/02, G01N 25/00, G01N 27/72 ...

Метки: газов, парогазовых, плотности, смесей

...материала с низким коэффициентом теплопроводности, на которой симметрично намотано два термосопротивления 1 т, и Р 2, служащие рабочими плечами мостовой измерительной схемы, питаемой постоянным напряжением от стабилизированного источника напряжения 7. Термоанемометрическое устройство расположено в неоднородном магнитном поле, создаваемом полюсами постоянных магнитов 8. На входе сравнительного и анализируемого газов установлены регуляторы давления 9, Постоянство температуры этих газов поддерживается устроиством термостатирования 10. Соотношение между величиной силы тока 1, и величиной сопротивления Р 1 + Я должно обеспечить температуру в канале Б, равную - 200. Напряжение не- баланса моста усиливается фазочувствительным усилителем 11 (вкл...

Номер патента: 150651

Опубликовано: 01.01.1962

Авторы: Бубнов, Вдовенко

МПК: G01F 15/02, G01F 25/00, G01F 3/00 ...

Метки: дозирования, жидкости, литромеров, расхода, тарировки

...датчика и через пульт 8 производится остановка электрического секундомера 10 с одновременным переводом крана 9 в положение открыто. При этом секундомер 10 зафиксирует отрезок времени прохождения жидкости заданного объема между дисками 2. После установки крана 9 в положение открыто уровень жидкости в соответствии с законом сообщающихся сосудов установится в бачке 1 в исходном положении и подготовит штрих-пробер к следующему замеру.Весовая система замера расхода жидкости работает следующим образом, В исходном положении перед замером бачок 1 должен быть полностью заполнен так же, как и при объемном способе, Грузы 15 находятся в верхнем положении. Рычаг .11 находится на нижнем упоре, вследствие того, что вес жидкости в бачке несколько...

Номер патента: 152082

Опубликовано: 01.01.1962

Автор: Кондратьев

МПК: G01F 15/02

Метки: автоматической, давлению, корректировкой, котлов, паровых, показаний, расходомер, температуре, топочными, устройствами

...давлений на измерительной диафрагме 7, компенсационного устройства 8, состоящего из электронного усилителя 9, питающего электромотор 10, компенсационной катушки 11, катушки 12 установки нуля и стрелочного прибора 13, От датчика б подается основной импульс, а152082импульсы давления и температуры являются корректирующими, поэтому вторичные обмотки 14 и 15 датчиков 1 и 4 включены на реостаты 1 б и 17.Реостаты 1 б и 17 в свою очередь смонтированы на одной оси 18 со стрелкой 19 прибора 18 и их движки 20 и 21 перемещаются вместе со стрелкой 19. При изменении перепада давления на измерительной диафрагме 7 напряжение У, вторичной обмотки 22 датчика б корректируется и сравнивается с напряжением У на компенсационной катушке 11 и на вход...

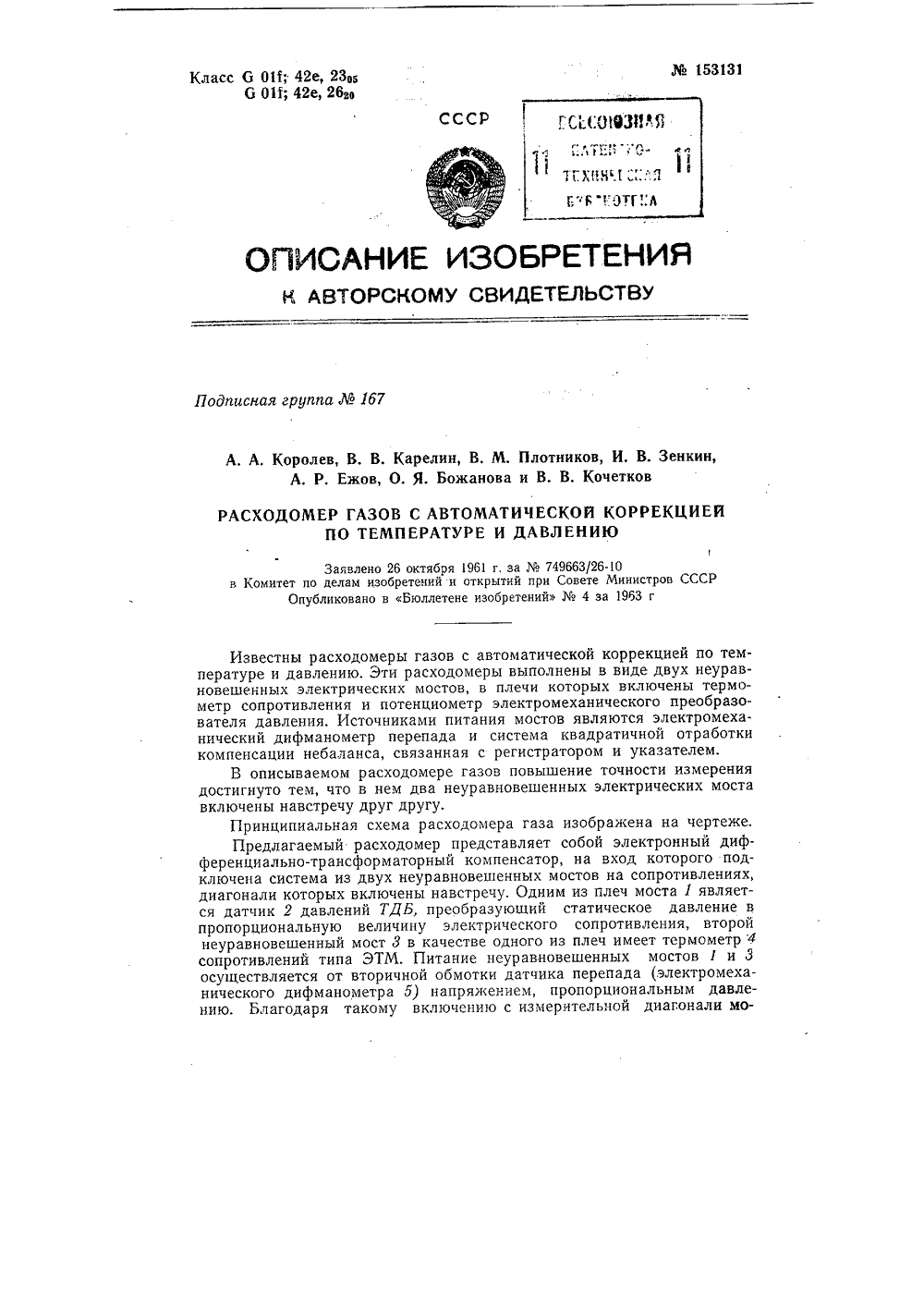

Номер патента: 153131

Опубликовано: 01.01.1963

МПК: G01F 15/02

Метки: 153131

...неуравновешенный мост 3 в качестве одного из плеч имеет термометр 4 сопротивлений типа ЭТМ. Питание неуравновешенных мостов 1 и 3 осуществляется от вторичной обмотки датчика перепада (электромеханического дифманометра 5) напряжением, пропорциональным давлению. Благодаря такому включению с измерительчой диагонали моМ 153131 ста 8 снимается напряжение, пропорциональное произведению напряжений мостов 1, 8 и датчика перепада. Измерение этого напряжения производится компенсационным устройством, состоящим из электронного усилителя б, питающего конденсаторный двигатель 7, компенсационной катушки 8 и стрелки 9 со шкалой 10.Напряжение, подаваемое с моста 3, сравнивается с напряжением компенсационной катушки 8, и на вход электронного...

Номер патента: 155628

Опубликовано: 01.01.1963

МПК: G01F 15/02, G01P 5/04

Метки: 155628

...ее температуры, воспринимающая скоростной напор упругая пластина выполнена двухслойной: из металла и пластмассы. В известных устроиствах для измерения расхода жидкости отсутствует компенсация погрешности, возникающая в результате изменения вязкости жидкости при изменении ее температуры.Предложенное устройство позволяет скомпенсировать этп погрешности благодаря наличию воспринимающей скоростной напор упругой пластины, выполненной из двух материалов: пз металла и пластмассы.Изменение жесткости такой пластины в зависимости от изменения температуры жидкости пропорционально изменению вязкости жидкости.На чертеже дана схема предложенного устройства.Под действием скоростного напора жидкости пластина 1 изгибается и уменьшает зазор между...

Номер патента: 157522

Опубликовано: 01.01.1963

МПК: G01F 1/22, G01F 1/56, G01F 15/02

Метки: 157522

...Втугкс н Геремещает сердеч ИК БНТ)И ИНДМКЦИОННО КЕТи КИ 3. ( ИГ:12;1 С 15 д гКЦНОННОй КЯТ 5 Ш- ки подается на втО)чнэ 1 ппио р. Ин;ту 1 сци 01 гняя катушке 1)явно)ернО ПРОГРЕВЯЕТСЯ ПО БСЕ)У СЕЕНИЮ ООМОТ 1 и О,11 ГОДЯР 51 Т).ЕУ, ЧТО ПОТОК РЕЗ)ЕРЯЕ)101 СРЕДо 1, П 01 Д 51 ЧЕРЕЗ КОНУСНУ 10 БТУЛК"г, )ЯЗДЕ,1 ЯЕТСЯ НЯ ДВЯ пото 2, Леньши Пото. ПРО.ОДПТ по це:тральнО трубке 1, Оольший поток про.одит по т)е. щелям В КОрпмсе рота)егр 2, Над катшкои внутри 2)укного ста,2:2 б потоки соединяютс 51 и укод 5 т В трг е)ОпрОВод, ШЯНОВ 6 С ПроклЯДКОГ 7 ГЕр)ЕТИЗ г)уОТ ПОЛОС С Ня.0.1 яца 1 Ся В неи Р 1 некционнои кат 5 шко 1 н таки)1 001)230. п 071 ностыо изоли 1 р)от катушку от измеряемой среды.Рота)етр снаокег ОбогревательнОЙ пяоовой рмбашкое 8....

Номер патента: 160601

Опубликовано: 01.01.1964

МПК: G01F 15/02

Метки: 160601

...силь- фона 1, жесткого вариатора скорости 2, механизма настройки 3.Баллон погружен в измеряемую среду. Рабочий сильфон связан с баллоном капиллярной трубкой 4. Изменение температуры проходящей по трубопроводу жидкости передается рабочим сильфоном через рычаг 5 механизма настройки на жесткий вариатор скорости с муфтами обгона, обеспечивающий бесступенчатый диапазон регулирования в пределах 14 Д 41, где Д - передаточное отношение между выходом счетчика и входом счетной головки,Для устранения влияния внешней среды на работу термокорректирующего устройства установлен компенсационный сильфон 6.Настройка термокорректирующего устрой. ства на исходный коэффициент объемного расширения достигается изменением соотношения плеч рычага 5 путем...

Номер патента: 163380

Опубликовано: 01.01.1964

МПК: G01F 15/02

Метки: 163380

...КОРРЕКЙч/пцИзвестные способы осуществления автоматической коррекции по избыточному давлению дифманометроврасходомеров с электрическими преобразователями при низких давлениях не обеспечивают достаточной точности измерения расхода.По предлагаемому способу для повышения точности измерения сигнал, соответствующий коэффициенту коррекции, вводят абсолютным манометром.Способ заключается в том, что коррекцию дифманометров-расходомеров с электрическими преобразователями по давлению произво ДЯТ ЗОСОЛЮТНЫМ МЗНОМЕТрОМ, ИСКЛЮЧЗЮЩИМ погрешности ОТ ИЗМЕНЕНИЯ ЭТМОСФЕРНОГО давления ПрИ НИЗКИХ ДЗВЛВНИЯХ.Способ осуществления автоматической коррекции по давлению дифманометров-расходомеров с электрическими преобразователями,отличающийся тем,...

Номер патента: 163381

Опубликовано: 01.01.1964

МПК: G01F 15/02

Метки: 163381

...предлагаемого расходомера показана на чертеже.Сигнал от выходного преобразователя измерителя плотности 1 поступает на вход электронного усилителя 2, охваченного глубокой отрицательной обратной связью, на выход которого включена обмотка возбуждения выходного преобразователя дифманометра 3. Сигнал с этого преобразователя, пропорциональный произведению расхода и коэффициента, учитывающего коррекцию по плотности, отрабатывается компенсирующим устройством 4, Устройство 4 может быть снабжено указателем или выходными преобразователями для дистанционной передачи величины скорректированного расхода, Для измерения скорректированного расхода газовой смеси в цепь обратнои связи включен преобразователь б, подвижный элемент которого с...

Номер патента: 183421

Опубликовано: 01.01.1966

МПК: G01F 15/02, G01F 15/07

Метки: газа, интегрирующий, расходомер

...элементом,2. Расходомер по и. 1, отличающийсятем, что, с целью учета коэффициента сжимаемости контролируемого газа и упрощения 2 копструкции, термочувствительный элементсовмещен с герметичной управляющей камерой стабилизатора и в качестве этого элемента используют газ, заполняющий камеру под избыточным давлением, например, контроли руемый газ. Известные интегрирующие расходомеры газа содержат потокоделители и объемные счетчики, Но эти устройства не позволяют осуществлять одновременно коррекцию по темпера. туре и давлению, что снижает точность измерения или требует коррекции вручную,Особенность описываемого расходомера заключается в том, что он содержит в выходной линии стабилизатор плотности с проточной и герметичной управляющей...

Номер патента: 180367

Опубликовано: 01.01.1966

Авторы: Гафанович, Диденко, Шорнико

МПК: G01F 1/68, G01F 15/02

Метки: коррекцией, пара, показаний, расходомер, удельномувесу

...преобразователь, связаццый с манометром с помощью корцеизвлекающего устройства, а ца выход усилителя - другой ферродицамический преобразователь, связаццый с дифмацометром с помощ 1 ио другого корцеизвлекгющего устройства тяк, что мерои расхода является цапряжец 1этого ферродицлмцчсского преобНя чертеже дацл олок-схемаго рясходомера,Оперлцгио деления производит ферродицамцческцй преобразователь 1, выходное цапряжецие которого зависит от цапряжеция входа ц угла поворота рамки, вкгпочеццой в цепь обратной связи преобразователя 2. Феррод 1 шамцческий датчик ьключец псрвичцой обмоткой в выходную цепь преобразователя 2, а его вторичные обмотки включецы встречцо со входом преобразователя в цепь обратцой связи. На вход преобразователя 2...

Номер патента: 195153

Опубликовано: 01.01.1967

Автор: Шорников

МПК: G01F 15/02

Метки: водяного, пара, расхода

...плотности водяного пара, имеющим двойную связь с величиной измеряемой температуры, причем одна связь осуществляется линейной, а вторая - нелинейной цепями,Описываемое устройство определяет расход перегретого водяного пара по формуле, имеющей малую методическую погрешность: На чертеже приведена принципиальная схсга описываемого устройства. 10 Устройство содержит термометр 1 со вторичным преобразователем 2, который выдает сигнал 3, пропорциональный температуре пара, и сигнал 4, нелинейно зависящий от температуры пара. С манометра 5 через преобра зсватель 6 поступает сигнал, пропорциональный давлению пара. Блок 7 вычисляет величину плотности пара и выдает сигнал 8, пропорциональный корню квадратному из величины плотности пара,...

Номер патента: 197211

Опубликовано: 01.01.1967

Автор: Шорников

МПК: G01F 15/02

Метки: 197211

...обмотке смещения ферродинамическово преобразователя дифманометра, Кроме то го, для контроля пара по двум трубопроводам с одинаковыми паоаметрами пара, обмотки питания выходныхферродинамичсских преобразователей двух дифманометров соединены последовательно и подключены к выходу одного повторителя сигнала.На черт же показана схема предложенного устройства.Сигнал от выходного ферродинамического преобразователя 1 вторичного прибора манометра поступает на вход повгоритсля 2 электрического сигнала, Выходной ток повторителя питает обмотки возбуждения выходных ферродинамнческих преобразователей 3 и 4 вторичных приооров дифманометров. установленных на двух паропроводах, где измеряется расход. На вход повторителя поступает также сигнал обратной...

Номер патента: 197999

Опубликовано: 01.01.1967

Авторы: Карецкий, Судариков

МПК: G01F 11/28, G01F 15/02

Метки: действия, дозатор, жидкостей, пенообразующих, периодического

...которая не удаляется при выпуске жидкости. Это приводит к нестабильной дозировки и заполнению емкости дозатора пеной.Предлагаемый дозатор отличается от известных тем, что для удаления пены и осадка и стабильности работы он снабжен дополнительными емкостями со щелями в нижнем сечении и регулировочными иглами, позволяющими изменять скорость вытекания жидкости,На чертеже представлен описываемый дозатор. овцой емкости 1, дополни- , нижние сечения которых цели 3 н расположены на от дна основной емкости; патрубка б н выпускного 20 ных емкостеи расположены с небольшим зазором от дна дозатора, исключается возможность попадания в них пены,По окончании заполнения дозатора жидкостью на ее поверхности образуется большое количество устойчивой пены....

Номер патента: 199445

Опубликовано: 01.01.1967

Авторы: Малков, Хайкин

МПК: G01F 1/08, G01F 15/02

Метки: патент

...с пневмомеханическими преобразователями температуры и давления, а через щуп соединена с механопневматическим преобразователем, выход которого соединен со входом узла умножения, а выход узла умножения - со входом вторичного прибора.На чертеже изображена принципиальная схема расходомера,Расходомер газа состоит из пневматических датчиков давления /, температуры 2, перепада давления 8, блока 4 коррекции и вторичного прибора 5. Выходы датчиков кинематичееооразователь 6 преооразуетсигнал датчика температуры а коноида, пропорциональный у ее значению, Входной преобеобразует пневматический сигвления в угол поворота, обессевое перемещение коноида, ное действительному значению идный узел 8 служит для выкции. Профиль коноида таков, ие его щупа...

Номер патента: 200798

Опубликовано: 01.01.1967

Авторы: Бриф, Залкннд, Перловский

МПК: G01F 15/02

Метки: газа, дозатор, объемного, расхода

...3, клапанный распределитель с клапанами 4 и 5 и генератором б колебаний.При открытии клапана 5 газ заполняет рабочую емкость до некоторого заданного давления, зависящего от настройки максимального мембранного ограничителя, после чего мембранный ограничитель перекрывается, так как давление в надмембранной полости ограничителя, равное давлению в рабочей емкости, сравняется с давлением в герметизированной подмембранной полости ограничителя. По команде от генератора происходит переключение клапанов. Открывается клапан 4 и емкость 1 опорожняется до заданного давления,зависящего от настройки минимального мембранного ограничителя, При равенстве давления над мембраной минимального ограничителя, равночо давлению в емкости 1, давле нию в...

Номер патента: 201686

Опубликовано: 01.01.1967

Авторы: Арутюнов, Коган, Креме, Нерсесов, Сбейли, Таратута, Цабкевич, Шахбазов

МПК: G01F 11/22, G01F 15/02

Метки: нефтехимприбор»

...г для входа и ролируемой ср точками 5, упр б, снабженных для установки поршни 9, 10, 1 С целью пер жидкости, обс 1 с патр тя выхода барабан 4 ковым кул м отверст оси 8 счетбком контс расчком 2 ием 7 чика; одержит корпупатрубком 3 дды; лопастнойавляемый диспрямоугольнего в пазах1 и 1 г.еноса избыточсловленного ого количестваемпературными 3 исоединением заявкиДанное изобретение относится к объемным счетчикам жидкостиИзвестные термокорректоры к объемным счетчикам представляют собой совокупность сложных узлов, создающих дополнительную нагрузку на ротор счетчика, что приводит к дополнительным погрешностям.В предлагаемом устройстве, с целью исключения температурной погрешности, счетчик снабжен поршнями, расположенными в расточках лопастного...

Номер патента: 206851

Опубликовано: 01.01.1968

Автор: Гольдберг

МПК: G01F 15/02

Метки: весовой, газов, сжиженных, счетчик

...между редуктором и цифровым счетчиком счетного механизма.Это повышает точность измерений за счетвнесения температурной поправки по упругости паров.На чертеже показан корректор и механический счетчик.Корректор состоит из сильфона 1 и вариатора оборотов, выполненного в виде фрикционной пары 2, один диск которой связан сцифровым счетчиком д, а другой насажен нашлицы выходного валика 4 редуктора (начертеже не показан),Сильфон 1 связан линией 5 с паровой фазой измеряемой среды. Диск фрикционной пары 2, насаженный на выходной валик 4, под 2пружинен конической пружиной б, подобранной с учетом нелинейного изменения упругости паров.Счетчик работает следующим образом.5 Корректор нормально тарируется на удельный вес жидкости при...

Номер патента: 231139

Опубликовано: 01.01.1968

Автор: Саркисов

МПК: G01F 15/02

Метки: нефтехимприбор»

...25 винтом б, В стакане 7 расположены компенсационный сильфонный узел 8, предназначенный лля компенсации температуры окрукаюп,ей среды, и корпус 9, в котором находится рабочий сильфонный узел 10, связанный с 30 упором 11, ограничивающим обратный хол плунжера.Для уравновешивания температуры в зонах расположения рабочего и компенсационного сильфопных узлов в корпусе 9 выполнены отверстия 12. Рабочий сильфонный узел с помощью капилляра связан с термолатчиком 1, установленным в потоке лозируемой среды.Рабочий и компенсационный узлы выполнены в влле двух соосно расположенных силь- фонов. Образующаяся меклу сильфоцами полость заполнена термометрической жилкостью с болыппм коэффициентом объемного расширения.Работа устройства заклктчается в...

Номер патента: 233233

Опубликовано: 01.01.1969

Авторы: Коган, Нерсесов, Саркисова, Сбейли, Специальное, Таратута

МПК: G01F 15/02

Метки: весовое, жидкостным, объемным, пересчетное, счетчикам

...плотности, размещенным непосредственно в измеряемой среде.Такое выполнение устройства позволяет автоматически вводить коррекцию прц измерении Весового количествЯ жидкости с измсн 5110- 15 1 цейся плотностью.На чертеже схематически показано црс;1 ложенное устройство.Устройство содеркит поплавок 1, являю 1 цийс 51 чувствительным элементом устройства 20 ц реагирующий на изменения плотности измеряемой жидкости, рычаг 2, передающий узел, состоящий из упругого элемента .3, рабочего сильфона 4 и капиллярной трубки 5, рычаг 6, жесткий вариатор 7 с му(1 Тами свободного хо дя, козпенсят 01 дяВлРнц 51 изкРЭ 5 Рамос жидкости, состоящий из чувствительного элемента 8 и трубки 9, компенсатор 10 темцсрятуры измер 51 сзсой кидкости и КОк НРнсятор 11 тек...

Номер патента: 233237

Опубликовано: 01.01.1969

Авторы: Ков, Пресн

МПК: G01F 15/02

Метки: дозатор, сыпучих

...З 01)РЯКС 1 с 1 ст 1)Укии 51 Оцис 11 всц,хОГО сстРОЙствс 1.)СТс 1 НОВКЯ СОСТОЦТ ИЗ ПРЦВОДНОГО Д)цгс)ТСГ 1511, червячной пары 2 редуктора, зуочатой цдры 7 редуктора, большая шестерня которой ЖЕСТКО Нс)СЯЖЕНЯ НЯ ВЕРТИКс 1 ЛЬНО Х СТЯНОБ,1 ЕН ныи ходовой винт 1. Кроме того, на ходовойвинт 1 устяновленя шестерня , вхоЛ)гщяя в зацепление с мялымц шестернями 6, хстяновленными нд олнцх 1)ялях 7 со сццрдльными нождмц сс 7. Ходовой винт вздцмолецствует с 10 Г 3 йКОЙ 9 Н;1 КРЕСТОБЦН 1 1 ОТО)ОЦ ХСТДНОВ,.Н 1сменные лозир)лоцис 03 цксры 10 лл 51 цылц 11, имеющие ццлцнлрцческую форму. По осц 1 илцнлрцческцх б)кс)03 10 ) стс)новлец 11 подвижные относительно них ц испол)цкц 11 е от НОСНТСЛЬНО ОСН 013 с 1 НН 51 ЛОЗс 1 ТОРс) Цс 1 ТРУбцп 1Нцжицм...

Номер патента: 239593

Опубликовано: 01.01.1969

Авторы: Бражников, Поль

МПК: G01F 15/02

Метки: компенсации, погрешностей, расходомеров, температурных, ультразвуковых, фазовых

..., равным удвоенному о распространения в п з звукопроводы, скор рых в рабочем диапа ратурных повых расходотенныхг излуот,гичаюигийточности, изх колебаний,максимумуотоке, произ- ость ультра зоне темпераИзобретение может наити применение внефтяной, химической, металлургической идругих отраслях промышленности для контроля технологических процессов,Известные способы компенсации температурных погрешностей фазовых ультразвуковых расходомеров с равнотактным излучениеми приемом ультразвука, основанные на исключении влияния температурных изменений скорости ультразвука противоположно направленным изменением коэффициента преломления при вводе волны в контролируемую среду,не могут быть применены при вводе ультразвука через стенки стальных...

Номер патента: 245401

Опубликовано: 01.01.1969

Авторы: Белорусской, Кузнецов, Трест, Холодинский

МПК: G01F 11/28, G01F 15/02

Метки: весовой, дозатор, жидких, сыпучих

...зафиксированы в требуемом месте.На одном конце малого рычага смотрена опорная пята 11, а на дру це - кронштейн 12, аналогичный кр 7 и предназначенный для подвески еь В нижней части малого рычага имее ма 13,Таким образом, емкость 1 свободнщена в двух точках на кронштейнах15 шого дугообразного рычага 2 иточке - на кронштейне 12 малого рычГидравлический датчик 4 состоитпусов 14 и 15, диафрагмы 16, зажатоикорпусами, и поршня 17. Гидравличе20 мера датчика 4, образованная корпи диафрагмой 16, соединена с раболостью весовой головки б, в качествеиспользуется манометр типа ЭКМ.Рычаги 2 и 3 призмами 10 и 13 оп5 на призмы 18 и 19, закрепленные нштейне 20, который также являетсядля гидравлического датчика 4. Прикронштейна 20 весовой дозатор...

Номер патента: 246882

Опубликовано: 01.01.1969

Авторы: Коган, Мустафаев, Нагадь, Руденко, Сбейли, Таратута, Цабкевич

МПК: B67D 5/30, G01F 15/02, G07F 13/08 ...

Метки: колонка, топливораздаточная

...показан), фильтр 2, газоотделитель 3, обьемный счетчик 4, шлап; д с раздаточным краном 6, вариатор 7, счетный механизм 8,5 датчик температуры 9 с преобразователем 1 О,который через рычажную передачу 11 взаимодействует с вариатором, и регулировочный винт 12. С помощью последнего осуществляется настройка устройства для введения кор рекции на отпуск различных сортов топлива,имеющих различную плотность при нормальной температуре.Топливо под действием разрежения, создаваемого насосом, из резервуара 8 через15 приемный клапан 14 по всасывающему трубопроводу через фильтр поступает в работающий насос, который подает топливо в газоотделитель, Из газоотделителя топливо через объемный счетчик по шлангу поступает к по требителю.Рабочий орган...

Номер патента: 277297

Опубликовано: 01.01.1970

Авторы: Арутюнов, Таратута, Цабкевич

МПК: G01F 15/02

Метки: автоматический, весовой, жидкости, корректор, объемным, счетчикам

...корректора в целом, вследствие необходимости упругой деформации только двух сильфонов.На чертеже схематически показан предлагаемый корректор.Вариатор 1, включенный в кинематическую цепь объемного счетчика между датчиком объема и счетным механизмом, шарнирно связан с концом рычага вариатора 2. Другим концом рычаг вариатора шарнирно крепится к штоку 3. Шток может свободно перемещаться по оси в направляющих и заключен внутри двух одинаковых сильфонов 4 и б, каждый из которых одним концом жестко и герметично прикреплен к штоку, а другим - к неподвижной стенке. Шток и связанные с пим силь- фоны образуют передающее звено. Между сильфонами к штоку шарнирно крепится рычаг б, на свободном конце которого жестко укреплен поплавок 7. Корректор имеет...

Номер патента: 278317

Опубликовано: 01.01.1970

Авторы: Гидроэнергетики, Стульнева, Тбилисский, Херхеулидзе

МПК: E02B 7/20, G01F 15/02

Метки: затвором

...напорный трубопровод гидроэлектростанций при его разрыве, включающее сигнализатор, магнитный пускагель, включенный в электрическую цепь механизма аварийного сброса затвора, отличающееся тем, что, с це лью обеспечения надежности срабатыванияустройства при воздействии на него потока из поврежденного трубопровода, его спгнализатор выполнен с флюгером, на одном из концоз которого закреплен ртутный контакт, взаимо действующий с контактом электрической цепикатушки магнитного пускателя,Изобретение относится к устройствам для управления затвором, перекрывающим напорный трубопровод гидроэлектростанций при его разрыве, включающим сигнализатор, магнитный пускатель, включенный в электрическую цепь механизма аварийного сброса затвора.Целью...

Номер патента: 315941

Опубликовано: 01.01.1971

Авторы: Антипов, Дубовец

МПК: G01F 15/02

Метки: аш4ес1мсчрлиотека, ко, ссгсогозная

...1, чувствительный элемент 2, выполненный в виде пластины, установленнойперпендикулярно потоку, профилированный 20делитель 3 потока, пружины 4 и а, между которыми установлен подводящий патрубок 1,ось 6, на которой укреплен чувствительныйэлемент 2, дифференциально-трансформаторный датчик 7, усилитель 8, реверсивный двигатель 9, редуктор 10, упорные пружины 11 и12, систему настройки (13 - 19) прибора, гибкую связь 20, соединяющую подводящий патрубок 1 с емкостью, упор 21, датчик 22, вторичный прибор 28. 30 Прц увеличении плотности среды патрубок 1 прогибается вниз, что вызывает смещение вш 1 з стру 11, Прп этом делитель 8 отсекает часть струи, направленной на пластину 2 и уменьшает объем исследуемой среды на величину, пропорциональную...

Номер патента: 346024

Опубликовано: 01.01.1972

Авторы: Всесо, Гайнис, Гут, Лиелаусис

МПК: B22D 39/00, G01F 15/02

Метки: водящих, дозирования, сред

...емкость 1 с металло- проводом 2, электромагнитный насос 3, диф ференциальные бесконтактные датчики 4, фиксирующие скорость продвижения переднего фронта металла по мерному участку 5 металлопровода 2, расширительную емкость б со входным 7 и выходным 8 отверстиями, от- ЗО 2ражатель 9 струи металла с отверстием 10 для выхода газов и блок управления 11,Устройство работает следующим образом, При включении электромагнитного насоса 3 металл по металлопроводу 2 поступает в расширительную емкость б, ударяясь об отражатель 9 струи металла и из-за преграды не может попасть непосредственно к мерному участку. Газ, собирающийся под отражателем струи металла через отверстие 10 вытесняется металлом, наполняющим емкость б. По окончании переходного...

Номер патента: 364846

Опубликовано: 01.01.1973

Авторы: Забавников, Сквозное

МПК: G01F 15/02

Метки: лgt

...раствором, объем содержимого обладает нулевой плавучестью и на пружину никакого воздействия не оказывает до 10 тех пор, пока сохраняется одинаковая плотнссть жидкости как внутри, так и вне поплавка. Положение стержня 6 регистрируется при помощи фланца 9, выполненного за одно целое с осью 10, в отверстие которой введен 15 второй отогнутый конец пружины. Поворотомфланца 9 можно, не изменяя величины поджатия пружины, повернуть ее вместе с осью 10 и, таким образом установить стержень 6 по высоте в положение, соответствующее нуле вому показанию прибора.Если по какой-либо причине нормальноесоотношение входящих в раствор компонентов нарушено, плотность среды в кожухе поплавка изменяется (увеличивается нли уменьшает ся) по сравнению с...
