Номер патента: 1566072

Опубликовано: 23.05.1990

Автор: Звонарев

МПК: F04B 43/00

Метки: насос

...надежности работы.На чертеже изображен насос, разрез, Насос содержит корпус 1 и размещенные в нем гибкий рабочий орган 2, выполненный из материала с эффектом памяти формы и установленный с образованием между ним и корпусом 1 двух рабочих камер 3, и нагревательные и охлаждающие элементы 4 и 5, расположенные с возможностью поочередного контакта с рабочим органом 2, Прямой рабочий орган 2 выполнен в виде изогнутой плоской пластины с отогнутыми в сторону концами 6, прикрепленной к корпусу 1 в местах отгиба концов 6, а нагревательные и охлаждающие элементы 4 и 5 размещены за пределами рабочих камер 3 с возможностью контакта с отогнутыми концами 6 рабочего органа 2.Насос работает следующим образом.В исходном положении концы 6 рабочего...

Номер патента: 1566073

Опубликовано: 23.05.1990

Автор: Геча

МПК: F04B 43/02

Метки: насос

...содержит корпус 1, в котором параллельно друг другу расположены две эластичные ферромагнитные оболочки 2, выполненные например, из электротехнической стали. Внутри каждой оболочки 2 соосно с ней расположен индуктор 3 вращающегося магнитного поля. В насосе расположены всасывающее и нагнетательное окна 4 и 5. Индуктор 3 через регулятор 6 напряжения подключен к источнику 7 трехфазного напряжения.Насос работает следующим образом.Вращающееся 2 р-полюсное электромагнитное поле, создаваемое индукторами 3, вызывает бекущую волну деформации оболочек 2. Благодаря разности фаз, равной зт/2 р, деформации оболочек 2 на линии, соединяющей их центры, имеют равные по величине и противоположные по направлению амплитуды. Благодаря встречному вращению...

Номер патента: 1566074

Опубликовано: 23.05.1990

Авторы: Синицкий, Щеголь

МПК: F04B 43/06

Метки: мембранный, насос, пневмоприводной

...и 26, 27 соответственно. Насос работает следующим образом.При подаче приводной среды через подводящий канал 21, канал 6, полость 20 распределительной втулки 13 в приводную камеру 5 и при соединении приводной камеры 4 с атмосферой через полость 19, канал 18, втулки 13 и канал 22 сброса приводной среды мембранный блок смещается вправо. Перекачиваемая среда через всасывающий клапан 24 поступает в насосную камеру 2 и вытесняется из насосной камеры 3 через нагнетательный клапан 27.При движении мембранного блока вправо пружина 11 сжимается, пружина 12 разжимается, втулка 13 удерживается в крайнем левом положении силой давления в приводной камере 5. В конце хода мембранного блока жесткий центр 8 доходит до торца втулки 13 и начинается первая...

Номер патента: 1566075

Опубликовано: 23.05.1990

Автор: Федотов

МПК: F04B 43/10

Метки: гидроприводной, насос

...дистанцион 20 25 30 35 40 45 50 55 ного гидравлического управления, на чертеже не показан.Гидроприводной насос работает следующим образом.Гидроприводной насос, заполненный приводной жидкостью и газом, внедряют, например, в застывший мазут, находящийся в цистерне, на любую возможную глубину, монтируют вне цистерны гидравлический силовой агрегат с механизмом гидравлического дистанционного управления и присоединяютнагнетательный трубопровод 14 и патрубок 2 подвода приводной жидкости,В статическом положении эластичная оболочка 5 установлена с натяжением на насадке 3, всасывающий и нагнетательный клапаны 7 и 8 закрыты. С подключением через механизм дистанционного гидравлического управления приводной жидкости к насосу газовая среда...

Номер патента: 1566076

Опубликовано: 23.05.1990

Автор: Руденко

МПК: F04B 43/12

Метки: насос, перистальтического, типа

...2. С противоположной от ротора 5 стороны в корпусе 1 в плоскости, параллельной плоскости размещения эластичного трубопровода 2, может быть установлен дополнительный эластичный трубопровод 9. На валу 3 может быть установлен по меньшей мере один дополнительный ротор 10, и по меньшей мере один эластичный трубопровод 2 может быть установлен между двумя роторами 5 и 10. Эластичные трубопроводы 2 и 9 могут быть установлены в корпусе 1 на опорных деталях 11 или на растяжках 12. На конической поверхности 6 ротора 5, на поверхности опорной детали 11 и на поверхности трубопровода 2 могут быть выполнены ворсинки 13 с утолщением на концах, По другому варианту на конической поверхности 6 ротора 5 и на поверхности опорных деталей 11 могут быть...

Номер патента: 1566077

Опубликовано: 23.05.1990

Автор: Карташев

МПК: F04B 45/04

Метки: компрессор, мембранный

...промежутками на поверхности мембраны, обладающей большим коэффициентом температурного расширения.Мембрана 5 снабжена электродом 7, а элементы 6 - электродами 8, При наличии источника тока (не показан) электроды 7 и 8 образуют замкнутую электрическую цепь.Мембранный компрессор работает следующим образом.При подаче электрического тока к электродам 7 и 8 в местах контактов мембраны 5 с элементами 6 выделяется тепло в соответствии с эффектом Пельтье, мембрана 5 нагревается и выгибается в сторону, на которой установлены элементы 6, то есть в сторону, покрытую слоем металла, обладающего большим коэффициентом температурного расширения. При изменении полярности электрического тока в местах контактов мембраны 5 с элементами 6 поглощается тепло, и...

Номер патента: 1566078

Опубликовано: 23.05.1990

Авторы: Афанасьев, Журавлев, Заболотнов, Сергеев

МПК: F04B 47/00

Метки: насосная, поршневая

...собой вихревую трубу. Свободный газ из внутренней полости эксплуатационной колонны 19, герметизированной пакером 20, от сепаратора 3 по кольцевому каналу 4 поступает на прием вихревого газораспределительного устройства 5. Выход золотника 6 через эжектор 16 соединен с затрубным пространством, Привод золотника 6 осуществляется механическим переключателем 21 и тягой 22, имеющей упорные планки 23 и 24 для взаимодействия с кронштейном 25. Регулирование расхода газа осуществляется дросселем 26, Для извлечения установки на поверхность в ее верхней части располагается ловильная головка 27. 10 15 20 25 30 35 40 45 50 Установказом.Продукция пласта скапливается под пакером 20 и газ, отделенный от жидкости в сепараторе 3, поступает по каналу в...

Номер патента: 1566079

Опубликовано: 23.05.1990

Автор: Литвин

МПК: F04B 47/02

Метки: насоса, привод, скважинного, штангового

...часть 20 направляющей 17 жестко связана с задним плечом 8 балансира 3 и телескопически - со средней частью 19 направляющей 17, выполненной с ограничителем 23 поворота фиксаторов 16.Электродвигатель 13 может быть подключен к приводным колесам 14 через зубчатую передачу 24 (или фрикционную передачу), Приводные колеса 14 могут иметь в своем составе односторонние грузы (не показано), облегчающие движение укороченного плеча 4 балансира 3 вверх, при этом повышенный диаметр колес 14 обеспечивает снижение приводной мощности электродвигателя 13.Привод скважинного штангового насоса работает следующим образом.Вращение от электродвигателя 13 через зубчатую или иную передачу 24 передается приводным колесам 14. При вращении колес 14 и их упоров...

Номер патента: 1566080

Опубликовано: 23.05.1990

Авторы: Зайцев, Сазонов, Чернобыльский, Чичеров

МПК: F04B 47/04

Метки: гидроприводной, насос, скважинный

...жидкости под действием эффекта Коанда отклоняется от оси питающего сопла 22 и прилипает к одной из стенок проточной камеры 30, устойчиво сохраняя эт положение в данный период времени. 5 10 15 20 25 30 35 40 45 50 55 Далее рабочая жидкость через соответствующий расходящийся канал (например, канал 24) поступает в дополнительную приводную полость 9, вызывая перемещение поршня 6 гидродвигателя 2 вверх. В результате повышенного давленйя на выходе 27 расходящегося канала 24 по отношению к давлению на выходе 26 расходящегося канала 23 запорный элемент 35 клапана 13 находится в закрытом положении, а запорный элемент 34 - в открытом положении, При этом рабочая жидкость вытесняется поршнем 6 гидродвигателя 2 из основной приводной полости 8 через...

Номер патента: 1566081

Опубликовано: 23.05.1990

Авторы: Браго, Ключников, Попадько

МПК: E21B 43/00, F04B 47/04

Метки: гидроштанговой, насосной, скважинной, установкой

...плунжер 13 скважинного штангового насоса 7 находится внизу. При включении правого привода электроуправляемого распределителя 1 потоков сигналом логической 1 с прямого выхода управляющего триггера 16 рабочая жидкость - масло из бака 9 насосом 8 подается в линию 3 нагнетания, причем давление в ней начинает расти и через разделитель., 10 передается гидродвигателю 6. Давление в линии нагнетания 3 Р (1) начинает расти по закону, близкому к линейному (фиг. 3, участок 1) и при достижении некоторой величины давления Р, начинается движение плунжерной группы установки. Во время движения плунжера 13 скважинного насоса 7 вверх давление изменяется незначительно, достигая величины Р (фиг. 3, участок 11), причем в этот момент происходит...

Номер патента: 1566082

Опубликовано: 23.05.1990

Авторы: Климов, Рафиков

МПК: F04B 47/06

Метки: насос, поршневой

...запуска двигателя 1 внутреннего сгорания в работу путем предварительного поднятия рабочего поршня 12 в его верхнее положение до упора 15, впрыскивания в камеру 2 сгорания топлива, опускания поршня 12 под действием собственного веса в сторону сферического основания 17 цилиндра 14 и воспламенения топлива рабочий поршень 12 переходит в возвратно-поступательное перемещение в цилиндре 14 двигателя внутреннего сгорания. При его движении в цилиндре 14 вниз в процессе сжатия газы под давлением через перепускной трубопровод 21 из камеры 2 сгорания поступают в камеру 18 переменного объема, что приводит и поднятию поршня 4 насоса и аккумулированию части энергии сжатых газов.Формула изобретения Поршневой насос, имеющий привод, выполненный в...

Номер патента: 1566083

Опубликовано: 23.05.1990

Авторы: Байбиков, Герасимов, Иванов

МПК: F04B 51/00

Метки: испытательный, стенд

...8 бака 7,а выходы - соответственно к входу ивыходу нагрузочной гидромашины 4 и входуиспытуемой гидромашины 2,В напорном трубопроводе 1 установленрасходомер 17, а каждый из трубопроводов 12 - 16 снабжен запорным органом 18 - 22 соответственно. Нагрузочнаягидромашина 4 механически связана по валус обратимой электрической машиной, например мотор-генератором 23.Испытательный стенд работает следующим образом.Перед началом испытаний перекрываютзапорно-регулирующий орган 3, открываютзапорные органы 18 и 19, включаютнагрузочную гидромашину 4 и осуществляют циркуляцию жидкости через замкнутый контур циркуляции, трубопроводы 12и 13 и бак 7 при работающем вакуумнасосе 1 О, Так обеспечивается дегазацияжидкости во всем контуре до...

Номер патента: 1566253

Опубликовано: 23.05.1990

Авторы: Бобков, Ослонович

МПК: F04B 51/00, G01M 10/00

Метки: гидромашина, модельная

...каналами9, при этом контейнер 3 образован дополнительным перфорированным диском11, за которым на корпусе расположены 30,градиальные лопатки 12, и ведущим дис-ком 8 рабочего колеса 6, причем междудисками 8 и 11 расположены непрони-цаемые перегородки 13 и бурт 14. Непроницаемые перегородки .13 выполнены35в виде втулок, установленных сооснокаждому сквозному отверстию 10 и примыкающих к отверстиям 1 0 по их периметрам, краситель расположен во втулках. Втулки могут быть прикреплены к 40ведущему диску 8 посредством резьбового соединения .15.Модельная гидромашина работаетследующим образом.Перекачиваемая жидкость поступает 45в рабочее колесо 6, проходит по межлопаточным каналам 9 и подается в область нагнетания. Часть перекачиваемой...

Номер патента: 1569420

Опубликовано: 07.06.1990

Авторы: Гришин, Келен, Лифанов, Сахаров

МПК: F03C 1/04, F04B 1/04

Метки: гидромашина

...каналы 40 и41 для сообщения основных 9, 10 идополнительных 19, 18 рабочих камер.Рабочие камеры 9 могут быть образованЫ в виде сопряжения плунжера42 (Фиг, 11),закрепленного в стакане43 с. помощью кольца 44 с расточкой45 в теле полэуна 6. Цилиндр 2 можетбыть выполнен съемным, например, ввиде гильзы 46, закрепленной в стакане 43 нри помощи кольца 47. Аналогично могут быть образованы дополнительные камеры 18 и 19. Дополнительная камера 19 образована плунжером 48, закрепленным при помощикольца 49 в водиле 12 и расточкой50 в теле полэуна 6.Гидромашина работает следующим образом.Рабочая жидкость под давлением по 45 гидролинии 30 подается в узел распределения, откуда через рабочие окна22 и 23 по внешним гидролиниям 32 и33 и каналам 36 и...

Номер патента: 1569421

Опубликовано: 07.06.1990

Авторы: Казиев, Лаврентьев, Петров, Саков

МПК: F04B 1/26

Метки: аксиально-поршневого, механизм, насоса

...2 с роликами 3 от поршней 5, на которше 4 Своздействуют пружины 14 нульустановления, устанавливается в нулевое положение. При этом в отверстия 16 непоступает поток управления рабочейжидкости. Усилие поджатия пружины 14нульустановления регулируется упор. ным кольцом 7. Выставка нулевогосреднего положения люльки 1 с большой точностью обеспечивается выставочной шайбой 9, которая определяетвозможности выдвижения поршня 5 сосью 6 да упора гайки 1 О в упор 17внутри стакана 11. Необходимый размеруПорного кольца 7 и выставочной шайбы 9 достигают подбором (шлифовкой)55этих деталей для каждого насоса икомпенсируют технологические разбросыразмеров всех деталей, обеспечиваю.щих управление люлькой 1. При поступлении в гндроцилиндр 4 рабочей...

Номер патента: 1569422

Опубликовано: 07.06.1990

Авторы: Виноходов, Онищенко, Устьянцев

МПК: F04B 15/02, F04B 9/08

Метки: гидравлическим, насос, приводом

...с линией11 слива, поэтому приводной поршень7 перемещается вверх. При этом эолотдля переключения основного золотника 12 и установлен соосно с приводным поршнем 7 и с помощью хвостовика 22, установленного в полости 20, связан с приводным поршнем 7. Основной золотник 12 и золотник 13 управления содержат по два рабочих пояска 23, 24 и 25, 26, причем диаметры поясков 23 и 25 больше диаметров поясков 24 и 25, Между рабочими поясками 23, 24 золотника 12 и,корпусом 1 образо ваны полости 27-29.Между рабочими поясками 25, 26 золотника 13 и корпусом 1 образованы полости 30-32.Полости 27 и 30 постоянно сообщены с линией 10 напора, полости 29 и 32 - с линией 11 слива, полости 28 и 31 попеременно сообщаются с линией 10 напора или линией 11 слива,...

Номер патента: 1569423

Опубликовано: 07.06.1990

Автор: Осадчий

МПК: F04B 23/08

Метки: гидроприводная, поршневая

...закреплена на рабочем органе 6 золотника,устайбвлен с возможностью вращения в корпусе и подвижно сопряжен торцом со свободным концом вала 8, К 16 выполнен в органе б. и сообщен с входом насоса посредством сквозного К 22, выполненного в валу 8, В полостях 13 установлены делители 23 рабочих сред. Нагнетательные клапаны 4 расположены в крышках 5, вокру отверстий подИзобретение относится к машиностроению и может быть использовано в гидроприводных поршневых насосах и компрессорах с жидкостным поршнем.Цель изобретения - повышение надежности путем синхронизации работы насоса и распределительного золотника.На фиг.1 изображено предлагаемое устройство общий вид на фиг.2 - сечение А-А на фиг. 1; на Фиг.3 - сечение Б"Б на фиг.1; на фиг.4 - сечение...

Номер патента: 1569424

Опубликовано: 07.06.1990

Авторы: Авдонькин, Ишутинов, Куранова, Моисеенко

МПК: F04B 43/00

Метки: рыбонасосная

...образом.Для монтажа установки всасывающийтрубопровод 4 опускают в емкость с жидкостью и живой рыбой, а нагнетательный трубопровод 5 подводят к попровода 5 при помощи устройства 8 нанеобходимой высоте включается привод 3 и при растяжении снльфона 2жидкость с рыбой через клапан 6 поступает в камеру 1, а при сжатии сильфона 2 жидкость с рыбой через клапан7 поступает потребителю. 2 з:п, ф-лы,ил,требителю, изменяя при этом высоту входного участка 10 при помощи устройства 8, после этого включаетсяпривод 3. При растяжении сильфона 2жидкость с рыбой через клапан 6 пос"тупает в камеру,1, а при сжатии сильфона 2 жидкость с рыбой через клапан7 поступает потребителю. Исключениетравмирования живой рыбы при ее транспортировке достигается путем...

Номер патента: 1569425

Опубликовано: 07.06.1990

Авторы: Газимов, Гайфуллин, Максутов, Чудин

МПК: F04B 43/00, F04F 1/16

Метки: диафрагменный, насос, скважинный

...скважинных диаФрагменных насосов и может найти применение в различных отраслях народногохозяйства дпя откачки жидкостей изскважины.Целью изобретения. является повышение автономности насоса,На чертеже показан скважинныйнасос.Насос содержит корпус 1, в котором выполнены насосная камера 2. камерь: 3 и 4 соответственно сгорания и электролиза, сообщенные между:сбой каналом 5 с обратным к,апаиомд, и источник 7 электропитания. Кор:.Ус 1 снабжен дополнительным каг 1:;ломсообщающим между собой нижние эоны камер 3 и 4 сгорания и электролиАВэа, и установленными в этом канале 8на выходе иэ камеры 3 сгорания подпруггзгненным отсечным клапаном 9 ина входе в камеру 4 электролиза - обратным клапаном 10. В камере 4 электролиэа установлены электроды 11...

Номер патента: 1569426

Опубликовано: 07.06.1990

Автор: Борисенко

МПК: F04B 49/02, F04B 49/08

Метки: двойного, действия, изменяющейся, компрессор, поршневой, производительностью

...штока 5, происходит поочередное всасывание и нагнетание газа в камерах 6 и 7, при этом открытие окон 2 всасывания обеспечивается совмещением их с соответствующими отверстиями 14 в распределительных органах 9 всасывапия на ходе всасывания, что достигается подачей напряжения на катушки 11 индуктивности генератором 17 в соответствующей "мертвой точке" поршня 4 и втягиванием в них соответствующего якопя 12. Совмещение отверстий 15 в распределительных органах 10 сжатия с нагнетательными отверстиями 3 в цилинд5 156 ре 1 на ходе сжатия в камерах 6 и 7, обеспечивается генератором 18, катушками 24 и якорями 22. Процесс нагнетания начийается в тот момент, когда отверстия 16 в органах 13 давления совместятся с отверстиями 15 и окнами 3....

Номер патента: 1569427

Опубликовано: 07.06.1990

Авторы: Бабич, Гуливец

МПК: F04B 49/06

Метки: компрессорной, многоцилиндровой, поршневой, производительности, установки

...дальнейшем повышениидавления аналогичным образом включаются Д,7 и 8, после чего производительность установки снижается нанужную величину, Обратная перестройка механизма плавного регулированийтакже осуществляется путем подачиуправляющих импульсов давления.2 с.п. Ф-лы, 1 нл. кую полость 15 камеры 10, Положениепоршня 11 стабилизируется, а объемгазовой полости 16 Фиксируется соответствующим значением производительности, некратным значению производительности цилиндров 12-14. Диапазонплавного регулирования при помощикамеры 10 больше диапазона производительности любого иэ цилиндров 12-.14. При продолжающемся повышении давления (в случае сокращения потребления газа) срабатывает датчик 9 давления нагнетания, уставка которого минимальна .по...

Номер патента: 1569450

Опубликовано: 07.06.1990

Авторы: Герасимов, Константинов, Фоменко

МПК: F04B 51/00, F15B 19/00

Метки: нагружения, стендовая

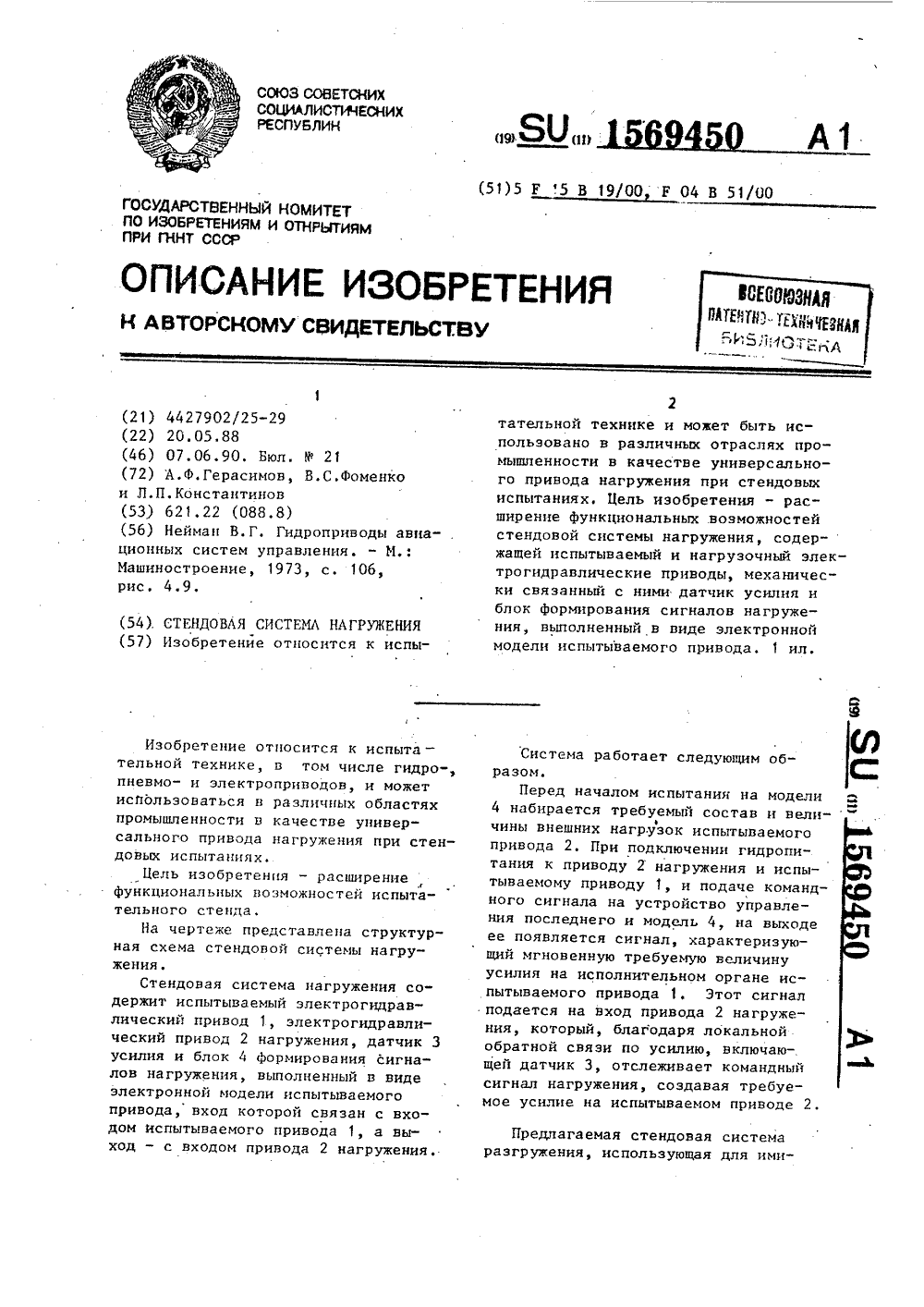

...привода, вход кот дом Испытываемого ход - с входом пр е о стендовая систепользующая для и Предлагаемраэгружения,выения ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ПИСАНИЕ ИЗ 1(56) Нейман В.Г. Гидропрционных систем упранлениМашиностроение, 1973, с.рис, 4.9. 54). СТЕНДОВЛЯ СИСТЕИЛ Н 57) Изобретение относит льного привода нагрухени тательной технике и может быть использовано в различных отраслях промышленности в качестне универсального привода нагружения при стендовыхиспытаниях, Цель изобретения - расширение функциональных возможностейстендовой системы нагружения, содержащей испытываемый и нагруэочный электрогидравлические приводы, механичес"ки связанный с ними датчик усилия иблок формирования сигналов нагружения,...

Номер патента: 1570657

Опубликовано: 07.06.1990

Автор: Гуйдо

МПК: F04B 1/04

Метки: варианты, ее, поршневая

...в виде ползуна 46, имеющего плоские опорные поверхности 47 длявзаимодействия с соответствующимипластинами 39 опорных башмаков поршней 30 (фиг, 13), В этом случае плас 5 157 06тина 39 опорного башмака снабжена боковыми выступами 48, а скоба 31 - павами 49, при этом выступы 48 пласти-ны 39 расположены в пазах 49 скобы31 (фиг, 14),5Поршень ЗО может быть закреплен вскобе 31 при помощи цангового зажима(фиг. 15 и 16) . В этом случае в приливе 34 выполняется внутренняя кони 10ческая резьба, в которую вворачивается цанга 50, охватывающая поршень30. Банга 50 имеет наружную коническую резьбу 51 и шестигранник 52,Поршень 30 может быть закреплен вскобе 31 и иным способом фиг. 17) .В этом случае в приливе 34 скобы 31выполняется ступенчатая...

Номер патента: 1571284

Опубликовано: 15.06.1990

Авторы: Балашов, Густомясов, Круглов, Рыбаков, Федотов

МПК: F04B 1/20

Метки: аксиально-поршневой, гидромашины, ходовая, часть

...опорами 6, На наружной поверхности поршня 5 выполнен шлиц 7 для сочленения с приводом. В теле поршня 5 и шлица 7 выполнены дроссельные каналы 8 - 10, соединяюц 1 ие полость, образованную поршнем 5 и пальцем 2 с рабочей поверхностью шлнца 7. Прн этом каналы 10 выполняются сквознЫмн при переменном направлении вращення привода или односторонними, причем у насосов направление канала противоположно направлению вращения привода, а у гндромотора направления совпадают,Ходовая часть аксиально-поршневой гидромашины работает следующим образом.В режиме насоса благодаря взаимодействию шлицов 4 и 1 или) шлицов 7 вращение передается на блок цилиндров, Прн этом из-за контакта опор 6 с наклонным диском (не показан) происходит...

Номер патента: 1571285

Опубликовано: 15.06.1990

Авторы: Караваев, Ковязин, Козлов

МПК: F04B 1/24

Метки: аксиально-поршневая, гидромашина, объемом, рабочим, регулируемым

...поршня 5 осуществляется поршневыми кольцами 19, расположенными насферической части 20 поршня 5.Гидромашина в режиме гидромотораработает следующим образом,Через распределитель 12 рабочая жид,кость поступает в одни цилиндрические,отверстия 8 под поршни 5, из других идетна слив, Рабочая жидкость в осевом направлении давит на поршни 5, которыепередают это усилие валу 3. Энергия дав ления рабочей жидкости преобразуется в механическую энергию вращения вала 3, а: затем передается через поршни 5 и опорнуюпластину 10 блоку цилиндров 7,Передача вращения от фланца 4 вала 3 к блоку цилиндров 7 для преодоления сил трения между сферической поверхностью21 блока цилиндров 7 и распределителя ; 12 осуществляется при максимальном угле...

Номер патента: 1571286

Опубликовано: 15.06.1990

Авторы: Савельев, Седова, Терехов

МПК: F04B 1/26

Метки: аксиально-поршневой, насос, регулируемый

...золотника 15, что приводит к прекращенчю подачи рабочей жидкости в гидроцилкндр 3. Таким образом, величина перемещения регулирующего органа 1 находится в строгом соответствии с перемещением золотника 15 распределителя.При повышении давления в одной из силовых гидролиний до максимально допус относительно регулирующего органа позволяет повысить экономичность насоса. Это достигается путем снижения потребляемой мощности в режимах максимального давления за счет уменьшения его подачи. Формула изобретения 1. Аксиально-поршневой регулируемый насос, содержащий корпус, приводной вал, блок цилиндров с плунжерами, регулирующий орган, взаимодействующий с плунжерами, систему регулирования подачи насоса, вращающую источник питания, два гидроцилиндра...

Номер патента: 1571287

Опубликовано: 15.06.1990

Автор: Карташев

МПК: F04B 19/24

Метки: термокомпрессор

...13, подсоединенными к каждой камере 1 О и 11, причем в каждую камеру 3, 4, 1 О и 11 обращены однополярные спаи батарей 2, 8 и 9.Термокомпрессор работает следующим образом.При подаче тока в батареи 2, 8 и 9 в смежных рабочих камерах 3 и 4, 4 и 10, 10 и 11 происходят противоположные процессы: в одной - нагревание, в другой - охлаждение, последовательно образующие повышение давления в камерах. Например, в камере1 происходит охлаждение, тогда давление в ней падает, клапан 12 закрывается, а клапан 13 открывается и в камеру)11 поступает газ от внешнего источника. В это же время в смежной камере 10 происходит нагревание, клапан 7 открывается и часть газа переходит в камеру 4. В нагреваемой камере 3, смежной с камерой 4, при закрытом клапане...

Номер патента: 1571288

Опубликовано: 15.06.1990

Авторы: Галенко, Денисенко, Панченко, Сухиненко, Тихий

МПК: B23B 1/00, F04B 39/12

Метки: выступами, наружной, поверхности, радиальными, толстостенного, цилиндра

...комитета по изобретениям113035, Лосква, Ж - 35, Раушскаявенно.издательский комбинат Патент, г шкинКорректорПодписноеи открытиям праб., д. 4/5жгород ул Редактор 11. Горна Заказ 4983 НИИПИ Государств и ГКНТ СССРГагарина, 101 извод Изобретение относится к машиностроению и может быть использовано в компрессорах и насосах, рассчитанных на боль:шие давления и производительность.Цель изобретения - снижение металло- емкости и упрощение технологии.На фиг, 1 изображен толстостенный цилиндр с радиальными выступами, разрез; на фиг. 2 - цилиндр, обработанный в зоне выступов до удаления металла околовыступной зоны, вид сверху; на фиг. 3 - обработан,.ный цилиндр, вид сверху. Способ обработки наружной поверхности толстостенного цилиндра с радиальными...

Номер патента: 1571289

Опубликовано: 15.06.1990

Автор: Иванцов

МПК: F04B 43/12

Метки: насос, перистальтический

...перекачки текучих сред. Целью изобретения является увеличение производительности насоса.На чертеже представлен предлагаемый насос.Насос содержит корпус 1 с расточкой 2, меющей кольцевые разрядные камеры 3.расточке корпуса 1 в ионопроводящейекучей среде установлен эластичный шланг 4, Насос имеет систему электродов 5 элект 1 оразрядников, расположенных в кольцевых 1 азрядных камерах 3 вокруг шланга 4. КажАая кольцевая разрядная камера 3 имеет 1 оническую стенку 6, соосную шлангу 4, с большим основанием 7, обращенным к выоду 8 насоса, Электроды 5 размещены на ольшем основании 7 по окружности больШего диаметра пропорционально углу уши 11 ения конической стенки 6. При подаче высоковольтного напряжения иа электроды 5 лектроразрядников в...

Номер патента: 1571373

Опубликовано: 15.06.1990

Авторы: Аистов, Бородин, Макеев, Соколовский

МПК: F04B 9/00, F25B 9/00

Метки: поршневая

...тяги 8 и 9, расположенныесимметрично относительно оси поршня2 и соединяющие промежуточный элемент6 с поршнем. 2. Шатунная головка 7 ус, тановлена на кривошипном валу 1 О припомощи тел 11 качения.Машина работает следующим образом,При вращении кривошипного вала 1 Одвижение при помощи шатунной головки7, промежуточного элемента 6 и упру Огих тяг 9 преобразуется в возвратнопоступательное перемещение поршня 2,Упругие элементы 8 и 9 совершают приэтом сложные изгибные движения. Для П 2 тягами 8, 9, к-рые выполнены ввиде пакета из гибких стержней, установленных с зазором относительно другдРуга. Для снижения уровня вибрациив полости П 2 установлен динамическийгаситель 3 для гашения сил инерциивозвратно-поступательного движенияП 2. 1 з.п....
