E02F 3/08 — с рабочими органами, расположенными на бесконечной цепи

Номер патента: 1097756

Опубликовано: 15.06.1984

Авторы: Алимов, Асанкулов, Мамасаидов

МПК: E02F 3/08

Метки: горных, мягких, породах, прорезания, щелей

...прорезаемой щели, что вызывает дополнительную затрату энергии. При этом значительная часть его по боковому зазору между цепью и стеной щели вновь попадает в зону резания и увеличивает энергоемкость процесса. 35Целью изобретения является повышение производительности и уменьшение энергоемкости процесса резания.Поставленная цель достигается тем, что в машине для прорезания щелей в мягких горных породах, включающей базовый тягач, цепной рабочий орган с тяговой цепью и закрепленными на ней несущими пластинами с резцами и установленные на рабочем органе приспособления для выноса грунта на поверхность, каждое из этих приспо соблений выполнено в виде стойки, двух пластин, соединеннх посредством упругого элемента и установленных...

Номер патента: 1099006

Опубликовано: 23.06.1984

Авторы: Авдеев, Жариков, Иляхин, Симонов, Соколов, Яроцкая

МПК: E02F 3/08

Метки: гидротехнических, мелиоративных, механизированная, создания, сооружений

...для создания гидротехнических и мелиоративных сооружений, включающая самоходную платформу с шарнирно закреп ленными на ней рабочим органом с рамой и шнековым транспортером, снабжена шарнирно установленным на ра. - бочем органе Формователем и пенообразующим приспособлением. 50 а расходный бункер имеет шнек с нриводом и закреплен на раме рабочего органа.3. Установка по пп.1 и 2, о т л ич а ю щ а я с я тем, что она снабжена установленным между рабочим органом и шнеком желобом с размещенным в нем детонирующим шнуром. 2Кроме того, пенообраэующее приспособление выполнено в виде компрессора, установленного на самоходной платформе, и емкости с патрубками и клапанами, установленной наФормователе и соединенной с компрессором посредством гибкого...

Номер патента: 1110876

Опубликовано: 30.08.1984

Авторы: Амелин, Гудкова, Ковалев, Марк, Шкневский

МПК: E02F 3/08

Метки: траншейный, экскаватор

...органа, повышение маневренности. автоматичес 45 кого натяжения цепи и улучшение демпфирования пиковых нагрузок на цепи,Поставленная цель достигается тем, что в траншейном экскаваторе, 2включающем многоковшовой рабочий орган, раму, гидроцилиндр, вал приводной и ось направляющей звездочек, на которых размещена несущая цепь, и привод, рама рабочего органа выполнена в виде гидроцилиндра, при этом оба гидроцилиндра жестко связаны между собой, причем каждый иэ гидроцилиндров чмеет два штока споршнями, между которыми размещена рабочая жидкость, а каждый шток с поршнем выполнен с каналом, при этом вал приводной и ось направляющей звездочек размещены соответственно на разных штоках гидроцилиндров.Кроме того, привод выполнен в виде...

Номер патента: 1113479

Опубликовано: 15.09.1984

Авторы: Гусев, Ерофеенко, Николаев

МПК: E02F 3/08

Метки: траншейный, экскаватор

...что управление процессо ; еча и опускания рабочего органа эк, .цвра и сопутствующего ему смещения отвального транспортера осуществляется из кабины и смещение соединительных трубопроводов не контролируется.Цель изобретения - повышение надежности работы. Поставленная пель достигается тем, что 40 траншейный экскаватор, включающий тягач с рамой, рабочий орган, отвальный конвейер с гидроприводом, механизм поперечного смещения отвального конвейера и гибкие соединительные трубопроводы гидросис темы, снабжен рычагами, один из которых посредством вертикального царнира установлен на раме тягача, а другой - на отвальном конвейере, причем свободные концы рычагов снабжены шарнирно связанными с ними и охватывающими гибкие соеиис,ьцыср 1 бопрово;ь...

Номер патента: 1116121

Опубликовано: 30.09.1984

Автор: Миронов

МПК: E02F 3/08

Метки: землеройный, орган, рабочий, экскаватора

...раму, опорный ролик и тяговую цепь с закрепленными на ней режущетранспортирующими элементами, содержащими опорно-монтажную пластину с установленными на ней вертикальными стойка.ми и подрезным ножом, каждая вертикальная стойка выполнена в продольном сечении эллиптической с круглой прорезью всередине, а подрезной нож выполнен криволинейным с выпуклостью, обращенной к 45продольной оси рабочего органа, и имеетв поперечном сечении форму кольца с эллиптической прорезью, причем вертикальныеножи подпружинены и установлены на опорно-монтажных пластинах шарнирно,На фиг. 1 изображен землеройный рабо 50чий орган для экскаватора, вид сбоку; нафиг. 2 - вид А на фиг. 1.Землеройный рабочий орган для экскаватора состоит из рамы 1, опорного ролика 2....

Номер патента: 1133347

Опубликовано: 07.01.1985

Авторы: Либенсон, Спрудэ, Сысоев

МПК: E02F 3/08

Метки: траншеекопатель

...положении, общий вид; на фиг. 2 - то же, в транспортном положении; на фиг. 3 - вид А на фиг. 1; на фиг, 4 - вид Б на фиг. 3; на фиг. 5 - то же, в транспортном положении.Устройство содержит базовую машину 1 с бульдозерным оборудованием 2, рабочий орган 3 с приводом 4, механизм 5 подъема рабочего органа, отвальный транспортер 6 и механизм 7 его складывания. Отвальный транспортер 6 размещен на раме 8 рабочего органа 3, шарнирно закрепленной на оси турасного вала привода 4.Привод 4 рабочего органа 3 одновременно сЛужит приводом отвального транспортера б, Вращение на. ведущий барабан тран спортера 6 передается через механическую передачу 9, кинематически связанную с приводом 4. Отвальный транспортер 6 состоит из двух секций, одна из...

Номер патента: 1133348

Опубликовано: 07.01.1985

Авторы: Бондаренко, Кадыров, Косенко, Лис, Смирнов, Смола, Терехин

МПК: E02F 3/08, E02F 5/06

Метки: глубоких, рытья, траншей

...на ней с возможностью фиксации на любой высоте поперечной рамой с упором и лотком, один конец которого шарнирно закреплен на поперечной раме, а цепной транспортер снабжен жестко установленными на нем пластинами, при этом ковши установлены на цепном транспортере шарнирно с возможностью взаимодействия с лотком, упором и пластинами.На фиг. 1 изображено устройство для рытья глубоких траншей; на фиг. 2 - вид А на фиг. 1 (в момент разгрузки ковша); на фиг. 3 - вид Б на фиг. 2; на фиг. 4 - фрагмент разгрузки лотка.Устройство для рытья траншей включает базовую машину 1 с рамой 2, в направляющих (не показаны) которой перемещаетсякаркас 3. На каркасе 3 расположен вертикальный цепной транспортер 4 с верхнимизвездочками 5, приводимыми во...

Номер патента: 1143804

Опубликовано: 07.03.1985

Авторы: Алимов, Рябов, Юдин

МПК: E02F 3/08

Метки: землерезного, механизм, органа, привода

...концевые опоры и предохранительную муфту, первая ступень выполнена с двумя параллельными смещенными в вертикальной плоскости рядами промежуточных колес, валы которых смещены в горизонтальной плоскости.Предохранительная муфта выполнена шариковой и установлена в колесе промежуточной ступени.Механизм привода снабжен дополнительными концевыми опорами, установленными с воэможностью отсоединения на корпусе посредством траверс.На фиг,1 показана конструкциямеханизма привода (редуктора) для монтажа одного цепного режущего органа, на фиг.2 - сечение А-А на фиг. 1, конструкция первой ступени передач, на фиг. 3 и 4 - конструктивное исполнение первой ступени, на фиг.5 - механизм привода с вариантами установки двух и трех приводных звездочек цепных...

Номер патента: 1143805

Опубликовано: 07.03.1985

Авторы: Волковский, Иванов, Лялинов

МПК: E02F 3/08

Метки: землеройной, орган, рабочий

...повышение производительности разработки мерзлых и тяжелых грунтов при использовании двух режущих цепей.Поставленная цель достигается тем, что в рабочем органе землеройной машины, включающем смонтированный на раме барабан и размещеняы в нем солнечную шестерню и симмет" ричные относительнО нее шестерни с дебалансами, дебалансы шестерен, размещенных в каждом барабане, расположены перпендикулярно один другому, а барабаны соединены с рамой посред",твом упругого элемента.На фиг.1 схематически изображен рабочий орган; на фиг. 2 - то же, кинематическая схема; на фяг.З - расположение дебалансов и сил в момент достижения максимального динсмического винта.Рабочий орган включает раму 1, барабаны 2, смонтированные яа оси З 5 0 20 25 30 35 10...

Номер патента: 1143806

Опубликовано: 07.03.1985

Автор: Мараховский

МПК: E02F 3/08

Метки: орган, рабочий, траншейного, экскаватора

...возможности рабочего органа.Цель изобретения - повышение производительности, надежности и расширение функциональных возможностей.Поставленная цель достигается тем,что в рабочем органе траншейногоэкскаватора, включающем направляющуюраму, на которой установлена тяговая 50цепь с режущими элементами, установленными на несущих планках, ширинакоторых больше ширины цепи, направляющая рама выполнена с боковымищеками, в которых выполнены продольные пазы, а несущие планки выполненыс симметрично расположенными относительно продольной оси цепи вырезами 806 2в передней и задней частях и снабжены опорньии .роликами, установленными в вырезах с возможностью размещения в продольных пазах боковых щек, при этом расстояние между плоскостью...

Номер патента: 1148939

Опубликовано: 07.04.1985

Авторы: Зин, Мануйлов, Мобило, Немиро, Никитин

МПК: E02F 3/08

Метки: землеройной, орган, рабочий

...производительности и снижение энергоемкости при использовании рабочего органа в качестве откосника.Поставленная цель достигается тем, что в рабочем органе землеройной машины, включающем раму, тяговую цепь с установленными на ней ножами-скребками, раа снабжена направляющей, размещенной с одной стороны рабочего органа, и упором, а каждый нож-скребок выполнен с выступом и установлен на тяговой цепи посредством кронштейна с возможностью поворота на 90 при взаимодействии с упором, при этом кронштейн снабжен пружиной и фиксатором.На фнг. 1 изображен рабочий орган землеройной машины; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3нож-скребок; на фиг. 4 - пример использования рабочего органа в качествеоткосника при отрывке канала,Рабочий...

Номер патента: 1148940

Опубликовано: 07.04.1985

Автор: Мараховский

МПК: E02F 3/08, E02F 5/06

Метки: баровая, нарезания, убм-5, щелей

...увеличения угла поворота редуктора с барами в поперечной плоскости относительно вертикали.Поставленная цель достигается тем, что в баровой машине для нарезания щелей, включающей закрепленный на базовой машине вдоль ее продольной оси приводной редуктор с выходным валом, рабочие органы, гидроцилиндр заглубления рабо- чих органов и механизм их поворота, приводной редуктор выполнен из двух секций, одна из которых жестко установлена на базовой машине, и снабжен фиксирующим приспособлением, а другая секция установлена соосно с первой и выполнена поворотной, при этом рабочие органы размещены на поворотной секции редуктора и соединены с выходным валом посредством двух конических шестерен, расположенных в поворотной секции, причем механизм...

Номер патента: 1154407

Опубликовано: 07.05.1985

Авторы: Конкин, Никифоров

МПК: E02F 3/08

Метки: землеройной, орган, рабочий

...одним и тем же какв начальной, так и в,конечной точкахрезания, поэтому энергобаланс процесса резания недостаточно стабилен,Цель изобретения - повышениепроизводительности путем измененияугла резания у каждого резца придвижении от нижней точки забояк верхней,Поставленная цель достигаетсятем, что в рабочем органе землеройной машины, содержащем раму с тяговым бесконечным гибким элементом,на котором шарнирно установленырезцы с кронштейнами, и направляющую балку, установленную на рамес возможностью изменения ее положения относительно рамы и взаимодействия с кронштейнами, один конец направляющей балки связан с рамойшарнирно, а другой - при помощимеханизма регулировки, при этом каждый кронштейн снабжен роликом, установленным с...

Номер патента: 1157167

Опубликовано: 23.05.1985

Автор: Мараховский

МПК: E02F 3/08

Метки: землеройной, орган, рабочий, цепной

...плоскости направляющей рамы ведет к увеличению обратного прогиба цепи в забое, что вызывает .дополнительные нагрузки на шарнирное соединение звеньев цепи, снижает эффективность процесса резания грунта, ускоряет износ цепи.Целью изобретения является повышение производительности путем предотвращения обратного прогиба рабочей ветви цепи и повышение долговечности путем уменьшения износа элементов цепи.Поставленная цель достигается тем, что в цепном рабочем органе землеройной машины, содержащем направляющую раму, бесконечную цепь и установленные на ней несущие планки, на которых закреплены кулаки с резцами, направляющая рама выполнена в поперечном сечении Н-образной,а несущие планки установлены с возможностью перемещения по торцам...

Номер патента: 1162912

Опубликовано: 23.06.1985

Автор: Чудинов

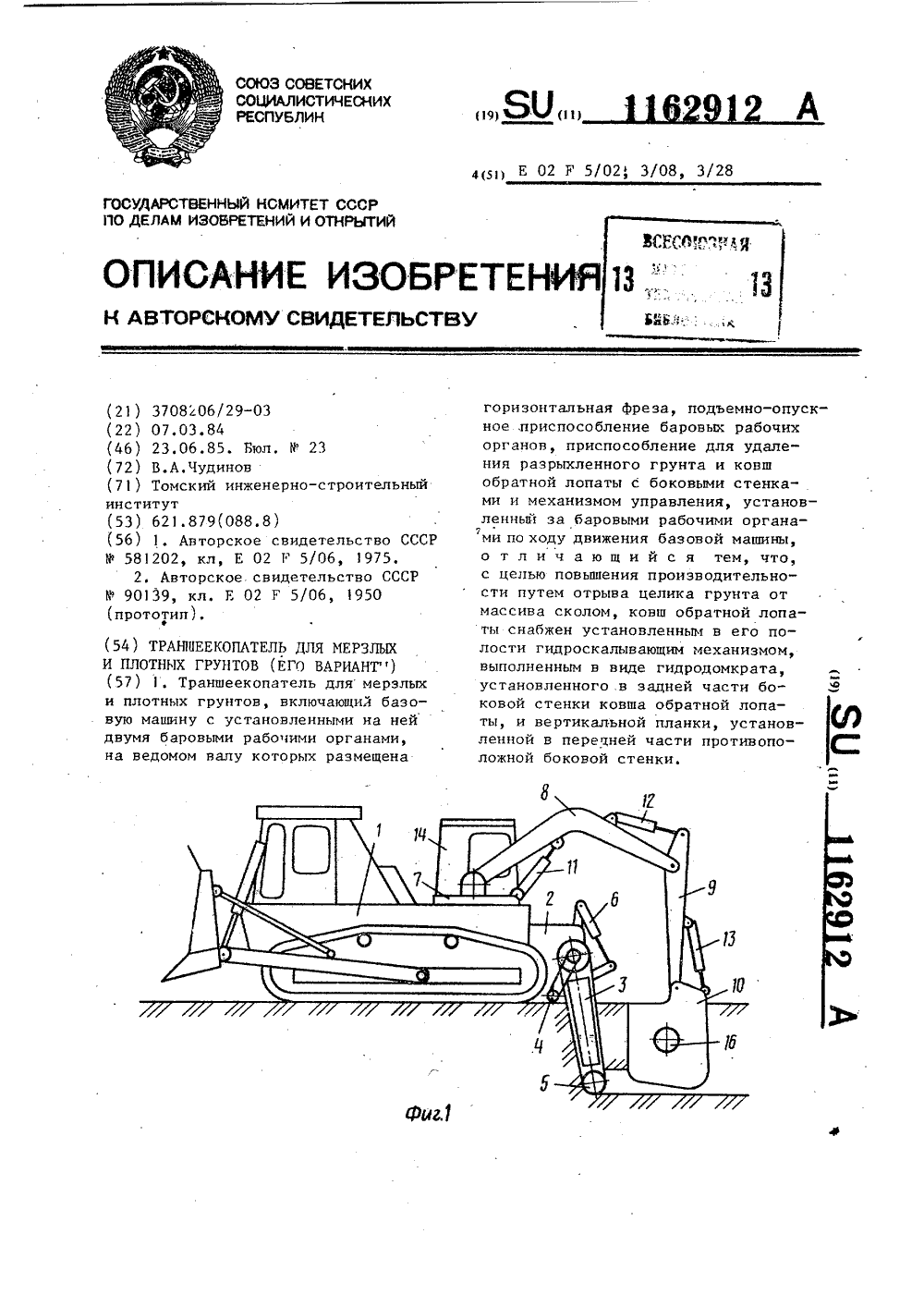

МПК: E02F 3/08, E02F 3/28, E02F 5/02 ...

Метки: варианты, грунтов, его, мерзлых, плотных, траншеекопатель

...предназначенный для .15передачи крутящего момента от двигателя базовойашины 1 к ведущейоси баровых рабочих органов 1,баров)3. На корпусах баров 3 установленоприспособление для удаления разрыхленного грунта, выполненное в видеправо- и левооборотных шнеков 4.Шнеки и ведущая.ось баров 3 соединены цепной передачей. 11 епи баров3 снабжены режущими зубьями. На общем ведомом, валу баров 3 жестко закреплена горизонтальная фреза 5,выполненная в виде расходящихся отсередины фрезы право- и левооборотных шнеков с радиально закрепленными зубьями. Подъемно-опускное .при"способление баров 3 состоит из двухгидроцилиндров 6. Рабочее оборудование "обратная лопата" установленона корпусе базовой машины 1 припомощи поворотной платформы 7. По 35воротная...

Номер патента: 1165745

Опубликовано: 07.07.1985

Авторы: Рубан, Сущенко

МПК: E02F 3/08, E02F 5/06

Метки: земснаряда, многочерпакового, черпаковое

...сторону, сдвигая впрыскивание рабочейжидкости соответственно в сторону опе-,режения ипи в сторону запаздывания. 50Винтовая пара 6 и 7 снабжена зажимом9 для фиксации выбранного положениякрана-золотника 3 в опоре 5 относительно установленного на нем корпу".са 10. 55Корпус 10 трубчатыми отводами 11соединен с контактно"уплотнительнымиузлами, каждый из которых состоит из 45 2подвижного подпружиненного стакана12, установленного в коробке 13Пос-,ледняя присоединена к грани барабана1 (фиг.З) .На каждом стакане 12 закреплена уплотнительная манжета 14, к которой натяжением черпаковой цепи прижимается Фланцем 15 очередной черпак 16 . Пружина 17 расположена на стакане 12 с установочным поджатием, регулируемым гайкой 18 и сменной проставкой 19 с...

Номер патента: 1177417

Опубликовано: 07.09.1985

Авторы: Вовк, Зык, Крючков, Мухина, Петренко, Попов, Постнов, Хван, Черненок

МПК: E02F 3/08

Метки: баровая

...плите 7.Следящее приспособление установлено на кронштейнах 29 несущей плиты 6 и содержит продольный рычаг 30, смонтированный с возможностью поворота на оси 31 кронштейнов 29 и снабженный профильным контактом 32, контактирующим с толкателями 33 гидрозолотников 34, установленных на кронштейнах 35 соосно один против другого, закрепленных на несущей3 11774 плите 6. На оси 36 продольного рычага 30 смонтирована с возможностью поворота симметричная вилка 37, снабженная жестким лепестком 38 Г-образной формы, контактирующим с толкателями 39 гидрозолотников 40, установленных на кронштейне 41 соосно один против другого, закрепленном на продольном рычаге 30, Симметричная вилка 37 снабжена кронштейнами 1 О 42 с осями 43, на которых смонтированы...

Номер патента: 1199864

Опубликовано: 23.12.1985

Автор: Мараховский

МПК: E02F 3/08, E02F 5/06

Метки: баровая, убм-6

...размещенным в ручке маховика 14, После настройки машины включают двигатель базовой машины 2, крутящий момент от вала отбора мощности передаются на редуктор 1, приводной вал 12 которого приводит во вращение режущие цепи центрального бара 4 и боковых баров 6 и 7, бары 4,6 и 7 из транспортного по 35 40 50 55 ляющие 11, на которых шарнирно закреплены кронштейны 17 баров 6 и 7 ичервячные винты 13 механизма перемещения баров 6 и 7.Привод баров 4, 6 и 7 осуществляется от приводного вала 12 редуктора 1, выполненного на участке пе- ремещения ведущих звездочек 18 боковых баров 6 и 7 со шлицами (не показаны). Редуктор 1 кинематически связан с валом отбора мощности базовой машины 2.Каждый опорный элемент выполнен из шарнирно соединенных...

Номер патента: 1213136

Опубликовано: 23.02.1986

Авторы: Либенсон, Сысоев

МПК: E02F 3/08

Метки: траншеекопатель

...двух стержней, шарнирно соединенных в точке 13 и установленных на опоре 14, рычага 15 и тяги 16, Один из стержней 17 установлен соосно оси поворота рабочего органа на его раме 8, а другой стержень 18 установлен под углом к оси поворота рабочего органа и жестко связан с рычагом 15, который шарнирно соединен с тягой 6, также шарнирно связанной с поворотной секцией 11 отвального транспортера. Опора 4 установлена на базовоймашине 1.Тяга 16 выполнена телескопической ивключает корпус 19, крышку 20, шток 21и пружину 22, размещенную на штоке между регулировочным элементом 23 и подвижным упором 24,Устройство работает следующим образом.При копании траншеи переменной глубины рабочий орган 3 вместе с рамой 8 пово 1 О рачивается вокруг оси турасного...

Номер патента: 1219737

Опубликовано: 23.03.1986

Автор: Цыкунов

МПК: E02F 3/08, E02F 5/06, E21C 25/40 ...

Метки: орган, рабочий, траншейного, цепной, экскаватора

...цепи,На фиг,1 изображен цепной рабочийорган в рабочем положении, вид сбоку;на фиг.2 - породоразрушающий элементсо смонтированными на нем дисковымиподрезающими ножами, вид сверху,Цепной рабочий орган траншейногоэкскаватора содержит несущую раму 1,размещенную на ней бесконечную цепь 2.связанную с приводом (не показан),породоразрушающие 3 и транспортирующие 4 элементы, смонтированные назвеньях цепи.На наружных поверхностях боковыхграней элементов 3 с возможностьюсвободного вращения в плоскостях,параллельных продольной вертикальнойплоскости симметрии рабочего органа,посредством осей 5 смонтированы дисковые подрезающие ножи 6, при этомрежущие кромки каждой пары ножей размещены перед режущей кромкой соответствующего породоразрушающего элемента...

Номер патента: 1221360

Опубликовано: 30.03.1986

Авторы: Алимов, Асанкулов, Мамасаидов

МПК: E02F 3/08, E21C 47/10

Метки: камнерезная

...брусья 9 с рамойтягача в точках О и О, вместе состопорами 6 и 7 обеспечивают распределение нагрузок, развиваемых гидродомкратами 4,Машина работает следующим образом,После прорезания сетки взаимноперпендикулярных щелей цепной режущий орган 2 приводится в транспортное положение. При приближении кщели со стороны массива приводитсяв рабочее положение опрокидывающееустройство,для чего включается прямойход штока гидродомкратов 4 и рычаг 5начинает поворачиваться вокруг оси Одо положения, ограниченного стопором 7. При этом пружина 8 не допускает поворота брусьев 9. После соприкосновения нижней части д, рычага 5 21360 эсо стопором 7 рычаг 5 замыкается сбрусьями 9. При дальнейшем выдвижении штока гидродомкратов 4 рычаг 5вместе с брусьями 9...

Номер патента: 1236065

Опубликовано: 07.06.1986

Автор: Мараховский

МПК: E02F 3/08

Метки: баровая, убм-8

...закрепленными на кронштейнах 17 опорной рамы 18, и кинематически связан с возможностью одновременного вращения центрального 4 и крайних баровых рабочих органов 6. Нижний конец каждого вала 10 ведущей звездочки 11 посредством карданного механизма 19 закреплен в подшипниках на кронц)тейпе 20, выполненном из двух частей, связанных между собой шарниром 21. Верхняя часть кронштейна 20 является частью корпуса одноступеичатого конического резуктора 15.Каждый кронштейн 20 нижней частью посредством параллелограммной шарнирной связи, т, е. двух параллельных шарнирных тяг 22, связан с верхней частью каждого барового рабочего органа 6 с возможностью его перемещения вдоль кронштейнов 20, На приводном валу 16 с обеих сторон корпуса редуктора 15...

Номер патента: 1240831

Опубликовано: 30.06.1986

Авторы: Гусев, Ерофеенко, Подзигун

МПК: E02F 3/08

Метки: орган, рабочий, траншейного, цепного, экскаватора

...колесом.1240831 г,З Составитель 1. НовиковаТехред И. Верес Корректор С. Черн Тираж 64 Подиисное Редактор Ю. Серед3 а к аз 346/24 И Государственного комитета ССС делам изобретений и открытий тосква, Ж - 35, Раушская наб., д.1 Патент, г. Ужгород, ул, Проек ВНИИ по 113035,Филиал ППная, 4 Изобретение относится к землеройным машинам, в частности к траншейным экскаваторам с цепным рабочим органом.Цель изобретения - повышение производительности путем обеспечения натяжения цепи при опускании рабочего органа.На фиг. 1 изображен рабочий орган цепного траншейного экскаватора в транспортном положении; на фиг. 2 - то же, в момент натяжения цепи на величину а; на фиг. 3 - разрез Л - Л на фиг. . Рабочий орган цепного траншейного экскаватора...

Номер патента: 1242586

Опубликовано: 07.07.1986

Автор: Мараховский

МПК: E02F 3/08

Метки: баровая, убм-7

...рабочих органа 6, каждый из которых выполнен наклонным во внешнюю сторону симметрично относительно продольной оси базовой машины 2. Каж дый вал 7 ведомой звездочки 8 посредством шарнирной муфты 9 соединен с подрезающей фреэой 5, Вал 10 каждой ведущей звездочки 11 посредством пары сменных конических шестерен 12 и 13 соединен с приводным валом 14 редуктора 1 с воэможностью одновременного вращения со средним баровым рабочим органом 4. Приводной вал 14 ре- З 5 дуктора 1 выполнен с удлиненными концами, закрепленными на специальной опорной раме 15. Нижний конец вала10 каждой ведущей звездочки 11 выпол-нен в виде ползуна 16 в форме шара, 40 размещенного в пазу кронштейна 17,закрепленного на приводном валу 14,В верхней части баровых рабочих...

Номер патента: 1244240

Опубликовано: 15.07.1986

Авторы: Грицюк, Кравец, Медвидь, Онокало, Семененко, Сухарев

МПК: E02F 3/08

Метки: многоковшового, оборудование, рабочее, экскаватора

...На чертеже изображено рабочее оборудование многоковшового экскаватора, общий вид. Рабочее оборудование многоковшового экскаватора состоит из очистителя 1, установленного на параллелограммном механизме, охватывающем приводной вал 2 с кулачком 3, имеющим профилированные участки 4, колическо которь 1 х соответствует количеству разгрузок за один оборот приводного вала 2, а конфигурация каждого профилированного участка 4 соответствует заданному профилю днища ковша 5. Параллелограммный механизм содержит шатун 6, совершающий плоскопараллельное движение, два шарнирно закрепленных на раме 7 кривошипа 8 и 9, роликовый толкатель 1 О рабочего хода, установленный на кривошипе 9, а также поводок 11 с роликовым толкателем 12 холостого хода. Поводок...

Номер патента: 1245664

Опубликовано: 23.07.1986

Авторы: Бандуров, Быков, Ковтанюк, Коцюба, Кудра, Норинский, Фурто, Черных

МПК: E02F 3/08, E02F 5/06

Метки: землеройная

...фрезерованием.На фиг. 1 представлена землеройная машина, вид сбоку; на фиг.2 - 10 то же, вид в плане.Землеройная машина содержит тягач 1, раму 2 с метателем 3 и рабочий орган 4, смонтированные с возможностью качательного движения в 15 горизонтальной плоскости посредством гидроцилиндров 5. Под рабочим органом в направлении движения грунта в метатель посредством тяг, закреплен 1 ных пальцами 6, смонтирован подбор щик грунта. Подборщик выполнен в виде зачистного ножа 7, который соединен желобом 6 с приемным лотком 9 метателя, Амплитуда качания зачистного ножа 1. больше наружных габаритов 25 тягача по ширине Ьв.В зоне контакта подборщика с приемным лотком метателя установлен конечный выключатель, соединенный с системой управления...

Номер патента: 1254119

Опубликовано: 30.08.1986

Авторы: Муров, Мухаметшин, Одинцов, Татауров, Шорин

МПК: E02F 3/08

Метки: агрегат, землеройный

...рытья траншей и вскрытия трубопроводов, преимущественно большого диаметра.Цель изобретения расширение эксплуатационных возможностей агрегата путем использования его для отрывки различных профильных траншей.На фиг. 1 изображен агрегат, вид сбоку; на фиг. 2 - то же, вид сзади; на фиг. 3 - схема поворота многоковшового экскаватора, вид в плане; на фиг. 4 - схема поворота агрегата, вид в плане,ЗЕмлеройный агрегат содержит опорную гусеничную базу 1, гусе ничные тележки которой с ведущими звездочками 2 соединены рамой 3, на которой смонтирована опорно-поворотная платформа 4. На платформе 4 смонтированы с возможностью перемещения в поперечной плоскости опорныс площадки 5. На кронштейнах 6 каждой пло щадки 5 расположены звездочки 7 с валами 8,...

Номер патента: 1257137

Опубликовано: 15.09.1986

Авторы: Богданов, Домрачев, Заграничный, Крендель, Лысенко, Рыбко, Ящук

МПК: E02F 3/08, E02F 5/06, E02F 9/22 ...

Метки: рытья, траншей

...н ниде гидроэлектрическогорех е давления а органы управленияраспределителями 13 и 23 . н нидеэлектромагкитон, Логический элементНИ-НИ 25 может быть также 5 еализованэлектрически.Машина работает следующим образом.Устанавливают Флажок 18 Относит;ь,;ей 17.,да - у .уб - ну разрабатываемой траншеивключают приноды макины и Осущестьцьяют заглуб - ление рабочего органа,137 ьВращающий момент от приводного двигателя 7 через кинематическую цепь 8 и раздаточный редуктор 9 подводится к метателю 3, рабочему органу 4 и насосу 10. Насос подает рабочую жидкссть из гидробака 11 через распределитель 13, включенный в верхнюю по схеме позицию, в поршневую полость гидроцилиндра 6, а штоковая полость этого цилиндра соединена с гидробаком, В результате Этого...

Номер патента: 1262005

Опубликовано: 07.10.1986

Автор: Мысник

МПК: E02F 3/08

Метки: кюветов

...нацепи. 5 ил. 2в овальном пазу 10, что дает возможность ковшу разворачиваться на уголрезания, Каждый ковш 7 в паре имеетопорные ролики 11 или 12,Ведомые звездочки 9, расположенные на равном расстоянии друг отдругаотносительно продольной осирабочего органа, охватывают направляющие 13 и 14, которые выполнены раэ 10 ными по ширине и высоте, Так, направляющая 13 по высоте меньше направляющей 14, а опорные ролики 11 и 12установлены соответственно на уровненаправляющих 13 и 14,15 Ролик 11 установлен на уровне направляющей 13, а ролик 12 - на уровне направляющей 14, при этом и длинароликов 11 меньше длины роликов 12,20Машина работает следующим образом.В транспортном положении рабочийорган 5 установлен на ходовой тележке, а в рабочем положении...

Номер патента: 1262006

Опубликовано: 07.10.1986

Авторы: Дианов, Машкович, Недорезов, Черкасов

МПК: E02F 3/08, G01M 19/00

Метки: испытаний, котлованокопателя, органа, рабочего, стенд, цепного

...шарнирно подсоединены расположенные под углом навстречу друг другу пульсирующие силовые цилиндры 9 другие концы которых жестко закреплены на боковых сторонах корпуса 1.На валу 3 установлен гидромотор 10, выполняющий функции тормозного устройства.На стенде установлен ковшовый рабочий орган 11 барового котлованокопателя, имеющий ковши 12, Боковые упоры размещены симметрично относи" тельно рабочего органа. Упоры 5 установлены на барабане с шагом, равным расстоянию между ковшами це ного рабочего органа. Гггдромотор 10 с вавзлом 3. Барабан 4 с валом 3 вращаются, преодолевая сопротивление гид. ромотора, выполняющего функции тормозного устройства. ЦРО 11 испытывает пульсирующую нагрузку силовых цилиндров 9. Степень нагружения цилиндров 9 и...
