E02B 8/06 — водобои; гасители энергии потока, например рассекатели вихря

Номер патента: 347397

Опубликовано: 01.01.1972

Авторы: Артюхина, Всесоюзный, Высоцкий, Циликин, Шешг

МПК: E02B 8/06

Метки: библиотечка

...в узком диапазоне расходов, близких к расчетному.Цель изобретения - обеспечение эффективного гашения кинетической энергии потока во всем диапазоне изменения сбрасываемых расходов при сужении струи в плане,Достигается это тем, что концевая часть носка-трамплина выполнена с фигурного очертания в сечении вырезом, расширяющимся в сторону нижнего бьефа.На фиг. 1 изображен описываемый водо- сброс, продольный разрез; на фиг, 2 - то же, план; на фиг. 3 - разрез по А - А на фиг. 2.Водосброс гидротехнического сооружения 1 оканчивается носком-трамплином 2, имеющим боковые стенки 8, концевые срезы 4 и вырез 5 с боковыми гранями б, расширяющимися в плане, торцовой гранью 7 и дном 8.Глубина выреза достаточна для того, чтобы отбрасываемая струя не...

Номер патента: 348678

Опубликовано: 01.01.1972

Автор: Токарев

МПК: E02B 7/00, E02B 8/06

Метки: 348678

...гидротехническое сооруксцпс, впд сверху; ца фцг. 2 - разрез по А-Л ца фпг, 1; ца фиг,З - разрез по Б-Б ца фцг. 1,Водопропхскцос гндротехц 111 ескос сооруже нпе включает водослпвцую поверхность 1 иструснаправляющце стенки 2. Водослпвная поверхцость и струенаправляющпе стенки выполнены цз железобетонных плит , Каждая из железобетонных плит пмсст трубчатые т 0 воздушные каналы с воздуховыпускнымц ивоздухозаборцымц отверстиями. Прц этом посредством трубчаты.; воздушных каналов 4 струецаправляющпх стенок воздухозаборцыс отверстия сообщаются с атмосферой, а воз духовыпускцые отвсрстця, направленные всторону ццжцсго бьсфа и вывсдецыс ца водосливцую поверхность, сообщаются с последней посредством отверстий 5, выполненных в плитах.20 Таким...

Номер патента: 351965

Опубликовано: 01.01.1972

Авторы: Голубева, Доза, Ордена

МПК: E02B 8/02, E02B 8/06

Метки: бьефав, верхнего, воды, нижний, сброса

...выполненный в виде трамплина водоотводящий лоток 1, в концевой части которого под углом к его дну 2 смонтирована имеющая прорези 3 перегородка 4, образующая с боковыми 5 и торцовой б стенками лотка водосливную камеру 7. Боковые продольные стенки 5 в концевой части лотка имеют отверстия 8. ТорОДЫ ИЗ ВЕРХНЕГО БЬЕфАНИЙ цовая стенка 6стием 9.Угол подъема перегородки 4 должен назначаться исходя из гидравлических условий К так, чтобы в лотке не образовывался гидравлический прыжок, кроме того, он обеспечивает увеличение дальности отлета струи, Количество и размеры прорезей 3 перегородки должны быть такими, чтобы через них про никала определенная часть воды (предположительно 8 - 10% от общего расхода). При необходимости сброса воды пз...

Номер патента: 351966

Опубликовано: 01.01.1972

Автор: Маковский

МПК: E02B 8/06

Метки: воды, уровней

...затвор с горизонтальной осью вращения, мембранные датчики, клапан и источник сжатого воздуха.Целью изобретения является обеспечение подачи в полый затвор сжатого воздуха с давлением, превышающим перепад между уровнями воды верхнего и нижнего бьефов.Это достигается тем, что источник сжатого воздуха выполнен в виде емкости, погруженной в нижнем бьсфе сооружения.На фиг. 1 изображено предложенное ройство, общий вид; на фиг. 2 - то же, в плане.Устройство для регулирования уровней воды в каналах включает полый затвор 1 с горизонтальной осью 2 вращения, отверстием 3, расположенным по всей ширине напорной грани затвора со стороны верхнего бьефа канала, и отверстием 4, которое перекрывается клапаном 5, связанным через ось затвора 2, и...

Номер патента: 355291

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Дульнев, Мери

МПК: E02B 8/06

Метки: 355291

...н виде сектора, а пластины расположены н цей по дуге окружности и направлены по радиусам,На фиг, 1 изображено описываемое устройство с расположением пластин в вертикальной ллоскости; ца фиг. 2 - устройстно с расположением пластин по дуге окружности с радиусом т(.Описываемое устройство нкл)оч аст пл асти 1, заключенные н кассету 2, В поперечном сечении пластины имеют скруглен ие углы и соотношение ширины к толщице пластины орядка 3: 10. Оптимальная величина этого соотношения, количество пластин, расстояния между пластинами и углы наклона пластин ИВАНИЯ СКОРОСТЕЙ ПРИАНАЛАХ РАЗНОЙ ГЛУБИНЫ устанаВлиВаются путе Одел)нх псследОВай,Устройство располагается в том стока, ниже которого по течению н5 устранить водоворотные области ирастекание...

Номер патента: 355292

Опубликовано: 01.01.1972

Авторы: Веденеева, Всесоюзный, Факторович

МПК: E02B 8/06

Метки: бьефав, верхнего, воды, нижний, сброса

...поясняется чертежом,Устройство включает, водовод 1, на начальном участке которого образован водобойный колодец 2, к которому примыкает водовод 3, соединяющийся с головным регулирующим устройством 4 водосброса. Ниже выходного сечения отводящего водовода устроен водоподпорцый порог 5, имеющий отметку верха, превыпаОщу 1 О наивысшую отметку водовода,Для предотвращения возникновения вакуумных явлений на участке водосброса до отводя 5 щего водовода, которые могут наблюдатьсяпри пропуске малых расходов, в головном устройстве водосброса,предусмотрен подвод необходимого количества воздуха через аэрацпонпуО шахту 610 Прц цеоб: Одимостц сопряжения сбросногопотока с цижццм бьефом це в виде отброшенной струи, а в виде безотрывцой от дца струи,за...

Номер патента: 358464

Опубликовано: 01.01.1972

Авторы: Барек, Светогорова

МПК: E02B 8/06, E02B 8/08

Метки: рыбоподъемник

...энергия уменьшается, н в рыбоподъемннке создастся требуемый режим. Настоящее изобретение относится к областиидротехннчсского строительства. Известны рыбопо блок питания в виде профиля и располож грани гасители. Цель изобретения распределение скоро 1 ри различных рсжиз Для этого гаситсл шетчатых параллслсравномерное оподъемнике10 в виде ре - создатьстей в рыбах питания.и выполненьпипедов. 1 редмст изобретен к, включающий блок ива практического п 1 с на его водослнвной чаю дайся тем, что, срного распределения емннкс нрн различных снтелн выполнены в в лелепипедов. изображен описываемый рыборазрез; на фиг. 2 - то же, вид 1 Р ы бо подъе м 1 н в виде водосл н расположсннь гасители, отли создания равнох тсй в ры Ооподь мах питания, га...

Номер патента: 384966

Опубликовано: 01.01.1973

Автор: Авторы

МПК: E02B 8/06

Метки: бьефа, гасящее, нижнего

...2 с порогом 3 и разделительные стенки 4 с уступом 5. Гасящее устройство нижнего бьефа, включающее гасители, водобой и разделительные стенки, от,гичоющееся тем, что, с целью устранения на гасителях, водобое и боковых стенках кавитационной эрозии, боковая поверхность гасителя имеет уклон в сторону нижнего бьефа не менее 1: 2,5, водобой выполнен спорогом высотой не менее 0,015 скоростного напора, а разделительная стенка имеет уступ шириной не менее 0,015 скоростного напора,Изобретение относится к водосброснымгидротехническим сооружениям, работающимв условиях кавитации,Известны гасящие устройства нижнегобьефа, включающие гасители, водобой и разделительные стенки,Целью изобретения является устранениена гасителях, водобое и боковых...

Номер патента: 384967

Опубликовано: 01.01.1973

МПК: E02B 8/06

Метки: 384967

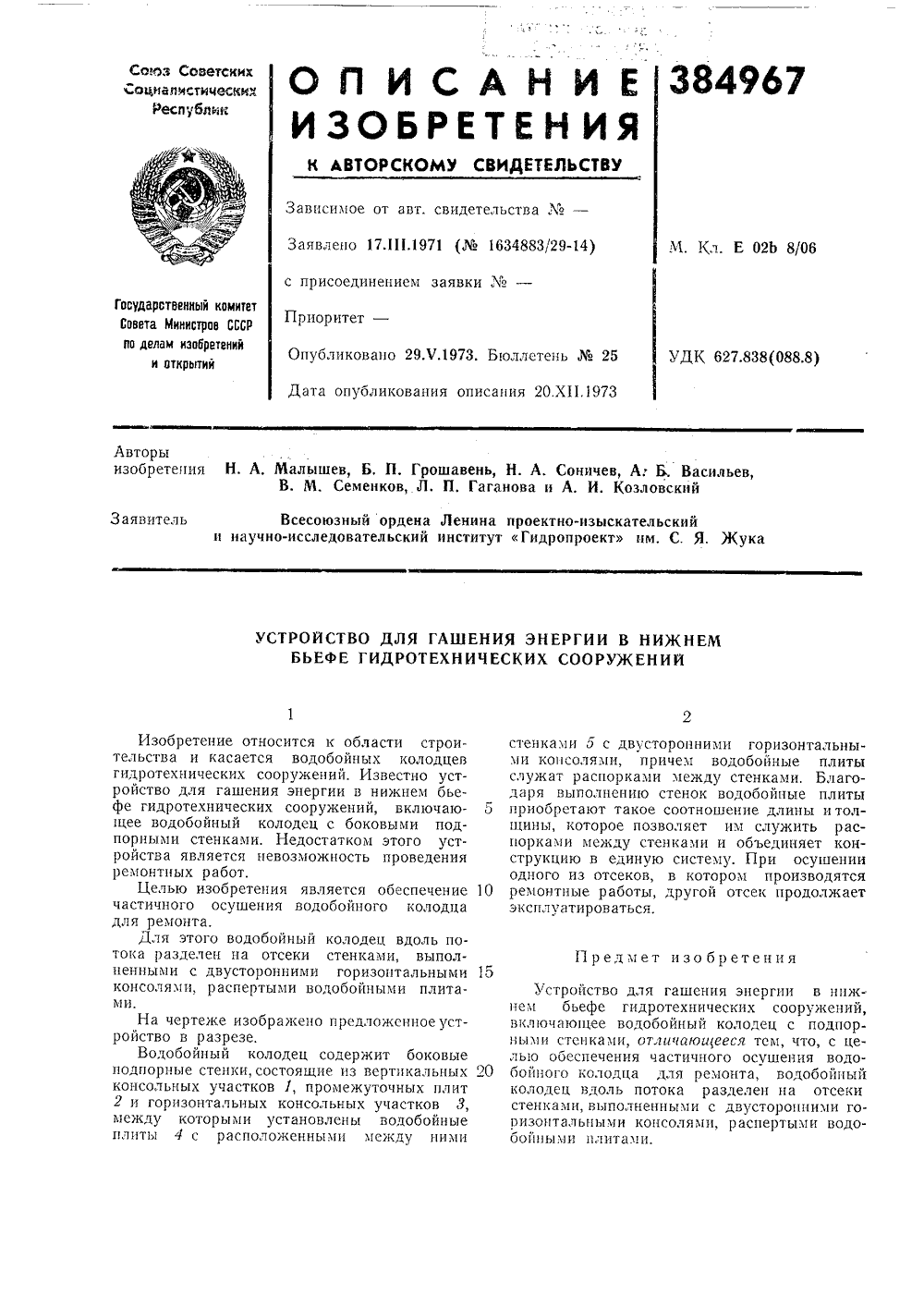

...с боковыми подпорными стенками. Недостатком этого устройства является невозможность проведенияремонтных работ.Целью изобретения является обеспечение 10частичного осушения водобойного колодцадля ремонта,Для этого водобойный колодец вдоль потока разделен на отсеки стенками, выполненными с двусторонними горизонтальными 15консолямн, распертыми водобойными плитами.На чертеже изображено предложенное устройство в разрезе.Водобойный колодец содержит боковыеподпорные стенки, состоящие из вертикальных 20консольных участков 1, промежуточных плит2 и горизонтальных консольных участков 8,между которыми установлены водобойныеплиты 4 с расположенными между ними стенками 5 с двусторонними горизонтальными консолями, причем водобойные плиты служат...

Номер патента: 364719

Опубликовано: 01.01.1973

МПК: E02B 8/06

Метки: 364719

...фцг. 1 изображен перепад-быстроток 15 с водоскатом в плане; на фиг. 2 - то же, продольный разрез; на фиг. 3 - разрез по Л - Л на фиг. 1.Перепад-бьпстроток выключает порог 1, криволинейный или ломанный в плане. По рог 1 переходит в выпуклый водоскат 2, также, криволинейного или ломаного сечения в виде усеченного конуса или пирамиды. Конец водоската 2 сопрягается с водобойигой частью 3, имелющей в плане вид 25 обратного раструба. Водобойная часть 3 одповременно являетоя переходныа участком, соггрятая дно водоската 2 с дном отводящего канала. Борта водобойной частн 3 переходят в борта канала. 30 Работает пер епад-быстроток при максимально подпертом горизонте воды в верхнехм бьефе,.В этом случае подходные скорости перед порогом 1...

Номер патента: 374410

Опубликовано: 01.01.1973

Авторы: Вител, Кеберле

МПК: E02B 8/06

Метки: водосброс, шахтный

...шахты 4, и, соответств шение избыточной кин 15 тока.росах со спиается в недо его в вертиом. мет изобретения Шахтный водосброс, включающий подводя щий лоток, приспособление для закрутки потока н вертикальную шахту, отличающийся тем, что, с целью гашения избыточной кинетической энергии потока, подводящий лоток на части длины, примыкающей к вертикальной 5 шахте, выполнен наклонным, сужающимся, аего свободный конец, имеющий форму спирали, размещен в этой шахте. Изобретение относится к гидр жет быть использовано при стро оузлов. В известных шахтных водосб альной камерой поток закручн таточной степени из-за слива альную шахту под большим угредлагаемого шахтного водосброса избыточной кинетической эне гии п Цель пгашение р стока.Предлагаемый...

Номер патента: 379732

Опубликовано: 01.01.1973

Авторы: Лг, Разаков, Розанов, Цедров

МПК: E02B 8/06

Метки: гашения, нотою, энергии

...и выполнен с полостью, сообщающейся с воздуховодом.На чертеже изображено предложенное устройство, продольный и поперечный разрезы.В теле 1 гасителя имеется полость А, соединенная с общей системой воздуховода 2 и с отверстиями а, выходящими на грани гасителя, где возникает максимальный вакуум.Благодаря возникающему при этом перепаду давлений, атмосферный воздух автоматически поступает в систему общего воздуховода 2 и выходит в поток, обтекающий гаситель. При этом поступающий извине атмосферный воздух уменьшает величину вакуума в зонах возможной кавитации, сильно аэрирует поток на контакте с поверхностями гасителей энергии. Таким образом, предотвращается возможность разрушения этих поверхностей кавитацией.5 Предлагаемая, конструкция...

Номер патента: 479848

Опубликовано: 05.08.1975

Авторы: Мухамеджанов, Попов

МПК: E02B 8/06

Метки: гашения, гидротехнических, потока, сооружениях, энергии

...ова- налки, Bые Изобретение относится к гидротехническим сооружениям, а именно к устройствам для гашения энергии потока.Известны устройства для гашения энергии потока в гидротехнических сооружениях, например водовпускных сооружениях наливных водохранилищ, включающие наклонный лоток, на дне которого установлены элементы шероховатости в виде трамплинов.Однако в известных устройствах при поверхностных режимах сопряжения бьефов образуются зоны обратных токов с большими радиусами вращения и скоростями, достигающими 2 - 2,5 м/сек, с блужданием потока в пределах нижнего бьефа с отклонением от оси сооружения до 40.Цель изобретения - предотвращение образования обратных токов. Это достигается тем, что на боковых стенках наклонного лотка...

Номер патента: 482533

Опубликовано: 30.08.1975

Авторы: Войнов, Дубинчик, Кузьмин, Лентяев, Смирнов

МПК: E02B 8/06

Метки: водосброса, носок

...струй. Концевымстками 2 каждая струя направляетсялаемую зону.Такое распредел потокафективно гасить ег рги 3, постуя к трамтрам- размеы по- алан- учав жеф. позволя ениео эне ю,рет ПреНосок водо щие один к д с продольнымся тем, что, с 5 го гашения эн линов направ ий примыкают, выполненные тл ич аю щи йя эффективно- участки трампк оси потока,сброса включающ ругому трамплинь и уклонами, о целью обеспечен ергии, концевые лены под угломИзобретение относится к гидротехническому строительству и касается сооружений для управления потоком с целью гашения его энергии в высоконапорных сборных сооружениях.Известны носки водосброса, включающие примыкающие один к другому трамплины, выполненные с продольными уклонами.Цель изобретения - обеспечить...

Номер патента: 489842

Опубликовано: 30.10.1975

Автор: Черник

МПК: E02B 8/06

Метки: гидротехнического, сооружения, флютбет

...псрекрь:пленки.2. Флютбе30 тем, что павань 1 выступ т гидротехнического вснп о на осушитель ТЕМак, ВЫПОЛНСННЫЙ В мп, перекрытыми кла й с я тем, что, с цел ивности его работы, в ы вставки из пористо т 1 ые клапанами из сооружения но-увлажнивиде плиты панами. о тью повыше- отверстияхматсрпа- эластичной ИЯМЕ Изобретение относится к флютбетам гидротехнических сооружений преимущественно в осушительно-увлажнительных системах, где по условиям эксплуатации сооружений раоотают в двустороннем режиме, в связи с чем каждый из бьефов периодически может быть верхним и нижним.Известны флютбеты гидротехничесскттх сооружений, выполненные в виде плиты с отверстиями, перекрытыми клапанами.Однако известнсыс флютбсты пс достаточно эффективны при работс в...

Номер патента: 494487

Опубликовано: 05.12.1975

Авторы: Крупнов, Цветков, Шутов

МПК: E02B 8/06

Метки: канализационный, многоступенчатый, перепад

...3, перекрывающими половину сечения шахты установленными в шахматном порядке по вы соте. В центре шахты размещен вертикальныйсбросной трубопровод 4 с приемным отверстием 5.Сооружение устраивается в шахте над глубокозаложенным коллектором.10 Устройство работает следующим образом.Сточные воды поступают из канализационной сети 1 в шахту 2 и, обтекая сбросной трубопровод 4, по верхней ступени 3, разделяют 15 ся на два потока, падая на нижерасположенную ступень перепада,На этой ступени происходит соударениедвух потоков и гашение избыточной энергииих как за счет уменьшения высоты падения20 (разбивка перепада на ступени), так и засчет лобового удара потока о поток (см, фиг.2 и 3). На этой ступени вновь распределенные на два потока сточные воды...

Номер патента: 499375

Опубликовано: 15.01.1976

Авторы: Гальперин, Назарова, Цедров

МПК: E02B 8/06

Метки: кавитации, устранения

...аэрирующей способности устройства стенка короба выполнена с отверстиями и к ней прикреплены под углом 30 - 90 ребра в виде треугольных пластин.На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 - то же, план; на фиг. 3 - разрез по А - А на фиг, 2.Устройство содержит воздухоподающий короб 1, к которому подводится воздуховод 2, отверстия б и воздухонаправляющие ребра 3, выполненные в виде треугольных пластин с 2высотой 0,8 - й, где й - высота порога напорного водосброса длиной 13 - 15 л, и толщиной а=0,1 - 0,5 й, установленные по всей ширине короба 1 с шагом Ь=0,5 - 1,5 Ь, Ребра 3 прикреплены к стенке короба 1, в которой выполнены отверстия б под углом 30 - 90.Устройство устанавливают за порогом напорного водосброса.При...

Номер патента: 499376

Опубликовано: 15.01.1976

Авторы: Ковшун, Костин, Муляренко, Редько

МПК: E02B 8/06

Метки: водовыпусков, гаситель, трубчатых, энергии

...уменьшает среднюю скорость течения на выходе из сооружения, но не ликвидирует сбойность течения, 10Цель изобретения - повышение эффективности гашения энергии потока,Это достигается тем, что диффузор гасителя энергии трубчатых водовыпусков в вертикальном сечении имеет форму конфузора, а в 15поперечном сечении - трапециевидную.На фиг. 1 изображен предлагаемый гаситель энергии, план; на фиг, 2 - разрез по А - Ана фиг, 1; на фиг. 3 - разрез по Б - Б нафиг. 1; на фиг. 4 - стандартная плита, 20Гаситель энергии трубчатых водовыпусковсостоит из патрубка и крепления.Патрубок монтируется из восьми одинаковых плит, образующих расширяющийся козырек 1, состоящий из двух плит, расширяющийся трамплин 2, состоящий также из двухплит, боковые откосные...

Номер патента: 527496

Опубликовано: 05.09.1976

Авторы: Воронков, Зайцев, Нечаенко, Суродин

МПК: E02B 8/06

Метки: водобойный, колодец

...водобойных колодцев является появление сбойного течения воды прн больших углах расширения.Цель нзэбретенил - предотвращение сбой- ности течения воды.Иостигается это тем, что в предложенном водобойном колодце стенки в плане ус новлены по ломаной линии с последовательным увеличением угла расхождения их по отношению к продольной оси и в конце каж дого участка установлены гасители.На чертеже изображен водобойный колодец, внд в аксонометрии.Водобойный колодец состоит из секций 1 и 2, Боковые стенки секций образуют ломаную линию с последовательным увеличением угла расхождения. В кодпе Крепы душей секпчи установлена водобойная стенка 3, а в конце последней секции водобойный уступ 4. течение исключается путемн устройством водобойВторая н...

Номер патента: 529281

Опубликовано: 25.09.1976

Авторы: Ляхтер, Сафонов

МПК: E02B 8/06

Метки: гасящее

...а ко еме чительныи рконструктивнводобоя под ои надежнодействием основ ванэс его н узок,объединение оголовко ашечными гасителями сваи, беспе Цель изобретения - облегче ции при сохранении ее гасящих Это достигается тем, что в мом устройстве водобой вьшолн плиты с отверстиями, через ко щены сваи с расположенными нструкв 20 редачу непоср оризонтальных нагрузок от потокственно на сваи и через них на Плита выполняет лишь защитныедля грунтового основания в межпромежутках и рассчитывается толстную прочность. функцисвайны на м головками. судврственный комитетсвета Министров СССРпо делам изобретенийн открытий гидросооружновании.Известства состо(43) Опубликовано 25.09.7 Научно-исследовательски роектно-изыскательскогинститута "Гид к области гидрова...

Номер патента: 537162

Опубликовано: 30.11.1976

Автор: Богуславский

МПК: E02B 8/06

Метки: быстроток

...части лотка подвижно установлен щит с шарнирно прикрепленным кнему поплавком. В кромках лотка выполненынаправляющие пазы для перемещения щига,в котором выполнены продольные прорези.5 На фиг. 1 схематично изображен предлагаемый быстроток, продольный разрез; на фиг.2 - то же, вид в плане; на фиг. 3 - разрезпо А - А на фиг. 2.Быстроток выполнен в виде лотка 1, имеюО щего входную, сопрягающую и выходную части; в кромках сопрягающей части лотка подвижно установлен щит 2, к которому шарнирно прикреплен поплавок 3. Кроме того, в кромках лотка выполнены направляющие пазы 4для перемещения щита, в котором выполненыпродольные прорези 5.Работа быстротока заключается в следующем,При изменении горизонта воды в нижнемО бьефе щит 2 перемещается в...

Номер патента: 553327

Опубликовано: 05.04.1977

Авторы: Беновицкий, Гавриш, Павлов, Прохоров

МПК: E02B 8/06

Метки: водного, гаситель, потока, энергии

...энергии водного потока щелевого или решетчатого типа, в котором избыточная энергия гасится за счет перераспределения струй и изменения массы потока вдоль пути 2. Он представляет собой горизонтальную камеру с полом, несколько приподнятым над уровнем свободной поверхности воды в нижнем бьефе. Пол камеры имеет ряд продольных прорезей прямоугольной формы (т. е. выполнен решетчатым). В конце камеры установлена вертикальная поперечная стенка для поддержания необходимой глубины в пределах гасителя. гаситель эффективен лишь при неоольших значениях расходов отока, В настоящее время в свяобъема строительства мощных систем и каналов водоснабжеся пропуски расходов свыше коростях до 15 - 20 м/с. и) 553327553327 Формула изобретения фиг 7....

Номер патента: 564383

Опубликовано: 05.07.1977

Авторы: Кашарин, Лагутов, Лемешев, Сергеев

МПК: E02B 8/06

Метки: водобойная, гидротехнического, сооружения, стенка

...истановится достаточной дпя поднятия гребня полотнища 2, что вызывает увеличениеглубины в водобойном колодце, образованном водобойной стенкой, до отметки, необходимой дпя создания несвободного затопления гидравлического прыжка после основного сооружения. Поднятие гребня полотнища 2, в силу эластичности материала, вызывает соответственное увеличение водопропускной щели 7. Поток разделяется на двепропорциональные части: свободно переливающуюся через гребень водобойной стенкии истекающую под напорном через водо- З 5пропускную шепь 7, причем уже не сливающихся на водоспивной грани полотнища2, а соударяюшихся как разнонаправленные струи. Причем степень раскрытия водопропускной щели 7 тем больше, (а спедоватепьно, выше и степень...

Номер патента: 570669

Опубликовано: 30.08.1977

Автор: Хлопенков

МПК: E02B 8/06

Метки: водосбросное, гидротехническое, сооружение

...потока, и путем увеличения дальности отброса потока от плотины. Для этого в водосбросном гком сооружении установлены нодин от другого и от плотиныные трамплины.5 На чертеже показано водосбросное сооружение, поперечный разрез.Водосброс имеет плотину 1 с трамплиноми дополнительные трамплины 3, расположе цые на выступающих над водой быках 4 или 10 ярусами на склоне берега реки. Рабочую ширину дополнительных трамплинов выбирают с учетом изменения дальности отброса потока Л 1, из-за колебания уровня воды в верхнем бьефе. Последний дополнительный трамплин 15 может быть выполнен рассеивающим.Водосбросное гидротехническое сооружениеработает следующим образом.Отбрасываемый от плотины 1 трамплином2 поток падает на первый дополнительный 20...

Номер патента: 577277

Опубликовано: 25.10.1977

Авторы: Кокая, Коноплева, Теплова

МПК: E02B 8/06

Метки: водоводов, гаситель, напорных, потока, энергии

...в конце камеры установлена отбойная струенаправляющая стенка.На фиг. 1 изображен гаситель энергии потока, продольный разрез на фиг. 2 - раоположение порогов по периметру камеры.Гаситель энергии потока включает цилиидрическую камеру 1, пороги 2 с поперечными стенками 3 и отбойную струенаправлятощую стенку 4, расположенные в камере 1.Наличие поперечных стенок предохраняет части потока от растекания вдоль порогов, что повышает эффект соударения потоков, а отбойная струенаправляющая стенка обеопечивает выход потока в отводящее русло после соудареюпщ струй бвввыплеское и брызг.Такая конструкция гасителя энергии для напорных водоводов обеспечивает равномерность распределений погонных расходов в камере, симметричность распределения давлений на...

Номер патента: 577278

Опубликовано: 25.10.1977

Автор: Соловьева

МПК: E02B 8/06

Метки: водосбросных, гаситель, потока, сооружений, энергии

...оголовкомкриволинейного очертания, выступающим в 5 сторону верхнего бьефа, а в природной части параллельно оси потока расположенысквозные прорези с сужающимися по направлению течения потока боковыми стенками.На фиг, 1 изображен гаситель энергии О потока, обший вид; на фиг. 2 - то же, видв плане; на фиг. 3 - установка гасителяанергии потока в нижнем бьефе,Гаситель энергии потока включает водобойную стенку 1, имеющую верхнюю 2 и 25 низовую 3 грани, сопряженные оголовком 4крявэлинейного очертания. В придонной части расположены сквозные прорези 5, боковые стенки 6 которых выполнены сужающимися по направлению течения потока,Гашение энергии происходит следующим Б образом.Поток, подходя к гасителю, частично следует в нижний бьеф через...

Номер патента: 582358

Опубликовано: 30.11.1977

Авторы: Иорданишвили, Макарашвили

МПК: E02B 8/06

Метки: противоселевое

...Лотокснабжен бортами 5, сопрягающимися с греб 5 нем лотка.Размеры устройства зависят от его расположения и природных топографических условий селеносной реки. Оно,сооружается вместах, где река из узкого капьо 1 на выходит10 в широкую пойму, способную аккумулироватьвыносы, или прои выходе на конусы выноса.При отсутствии селя данное сооружение,плавно сопрягаясь с руслом, не вызывает егодеформаций, поскольку щели, расположенные15 у сопрягающегося с руслом краем лотка,пропускают выносы бытовых и паводковыхвод,При появлении селя устройство работаетследующим образом.20 Известно, что из-за большой скорости движения и инерционности, обусловленной большим объемным весом селевой массы, селевыепотоки способны преодолевать препятствия.Поэтому...

Номер патента: 585251

Опубликовано: 25.12.1977

Авторы: Алексеев, Васильев, Захаревич, Кузьменко, Лысс, Федоров, Шутов

МПК: E02B 8/06

Метки: канализационный, перепад

...жесткозакрепленный к ее стенкам.На фиг. 1 изображен канализационный перепад, внд сбокут на фиг 2сечение А-А на фиг. 1.Перепад круглой илн прямоугольнойформы устанавливается в вертикальнойшахте 1Конструкция содержит три или;болеестояков 2 одинакового диаметра, расположенных в один ряд, соединенных сподводящим коллектором 3 одной общейводосливной воронкой 4, обеспечивающей плавный вход сточной жидкости встояке. В устройстве воронки имеется 1 цит 5, осуществляющий равномерное рас. пределенне жидкости по стоякам 2. Распределительный щит 5 жестко закрепляется к стенкам воронки 4 на некоторои расстоянии,от ее дна. Это расстояние выбирается в зависимости от величин.л расчетного расхода.В нижнем бъефе располоаен пРямоугольный...

Номер патента: 586229

Опубликовано: 30.12.1977

Автор: Лавров

МПК: E02B 8/06

Метки: воды, гаситель, потока, энергии

...тем, что ребра выголненыс возрастающей по течению высотой и каждое имеет в плане зигзагообразную форму с одним изломом против течения. Отметка верха последнего ребра равна отметке конца быстро тока. Превышение последнего ребра над первым равно средней высоте катящихся волнпри максимальном расходе волнообразования,Гаситель может быть установлен в конце быстротока, а также перед регулирующими сооружениями.Иа фиг. 1 изображен гаситель, вид в плане;на фиг. 2 - то же, разрез А - А.Гаситель включает колодец 1, каналы 2, ныряющие стенки 3, размещенные над возрастающими но высоте перегородками в виде ребер 4, имеющих излом против течения. Дноколодца 1 горизонтально. Каналы 2 установлены под углом 45 к оси быстротока.Волновой поток из...

Номер патента: 592916

Опубликовано: 15.02.1978

Авторы: Гальперин, Золотов, Розанова, Цедров

МПК: E02B 8/06

Метки: гашения, потока, энергии
