Номер патента: 1717138

Опубликовано: 07.03.1992

Авторы: Воронцов, Чебых

МПК: A61H 39/02

Метки: активных, биологически, поиска, точек

...З.электроды и К одинаковых каскадов, включающих переходной конденсатор 4, резистор 5, усилитель б, резисторы 7 и 8 обратной связи и конденсатор 9 обратной связи, переходной конденсатор 10, детектор на диоде 11, транзисторе 12 и резисторе 13 и светодиод 14, Выход генератора 1 соединен с пассивным электродом 2, Активный электрод 3 через конденсатор 4 соединен с неин-вертирующим входом усилителя 6 и через резистор 5 с общей шиной, инвертирующий вход усилителя 6 соединен с общей шиной через резистор 7, а его выход - через парал лельно соединенные резистор 8 и конденса-тор 9. Выход усилителя 6 через конденсатор, 10 связан с точкой соединения катода диода 11 и базы транзистора 12 и также соединен с общей шиной через резистор 13. Коллек...

Номер патента: 1207964

Опубликовано: 30.01.1986

Автор: Чебых

МПК: B65G 69/20

Метки: плотом

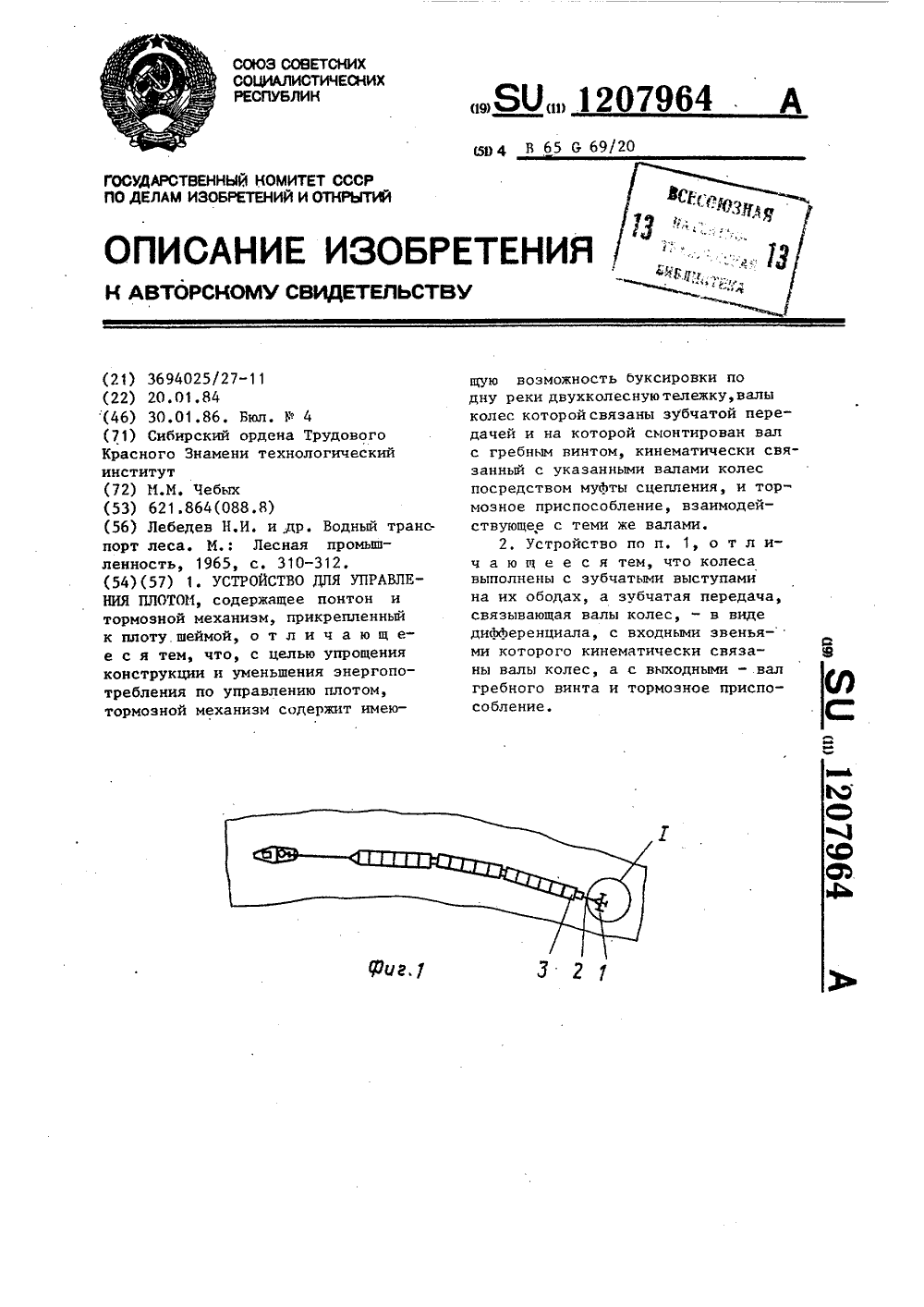

...16, вращаясь, создает тягув направлении, обратном движениюплота, тем самым снижая его скорость,т.е. играет роль лота. Изобретение относится к леснойпромышленности и предназначено длярегулирования скорости движения пло тов на реках и может быть использовано на лесосплаве в качестве тормозного средства,Цель изобретения - упрощение конструкции и уменьшение энергопотребления по управлению плотом.На Фиг. 1 изображен буксируемыйплот с устройством для управленияплотом, вид в плане; на Фиг. 2 -узел 1 на фиг. 1, на Фиг. 3 . - разрез А-А на фиг. 2.Устройство для управления плотомсостоит иэ тормозного механизма 1,прикрепленного шеймой 2 к хвостовойчасти плота 3. Перед тормозным механизмом к плоту крепится плиткапоплавок 4 с расположенным на...

Номер патента: 1090945

Опубликовано: 07.05.1984

Авторы: Милованцев, Чебых

МПК: F16G 11/00

Метки: замок, канатов, соединения

...пластины, воспринимающее всю растягивающую нагрузку иизгибающий момент от воздействия навыступ.Известен также замок для соединения канатов, содержащий две идентичные части с хвостовиками и отверстиями, которыми они взаимодействуютмежду собой, и Фиксатор относительно положения втулок Г 2 1, 25Недостаток известного устройствазаключается в том, что сечение, ослабленное отверстием, воспринимает большие изгибающие нагрузки, Причем устройство имеет большие габариты поширине и толщине и большое количество выступов (хвостовики, проушины,концы чеки), препятствующие продольному перемещению каната, а также раз"бору такелажа,35Цель изобретения - повышение надеж-ности путем уменьшения изгибающихмоментов при одновременном сокращении...

Номер патента: 1079571

Опубликовано: 15.03.1984

Автор: Чебых

МПК: B65G 69/20

Метки: гашения, движения, лесоматериалов, скоростей

...возможнос ти гашения скорости бревен, ориентированных в потоках в любом направлении.Указанная цель достигается тем, что в устройстве для гашения скоростей движения лесоматериалов по воде, содер жашем плавучее основание, выполненное с параллельно установленными бонами, между которыми расиоложена пластина с присоединенными к ней стабилизаторами и гибкой связью для крепления этой З 0 пластины, стабилизаторы расположены под углом к поверхности потока воды, а их концы выведены на свободную поверхность акватории и распсдожены на плаву, 35На фиг, 1 изображен гаситель, вид сбоку, на фиг, 2 - го же, вид в плане.Гаситель состоит из пластины 1, к которой закрепляются стабилизаторы 2, расположенные в потоке под углом к по верхности....

Номер патента: 919970

Опубликовано: 15.04.1982

Авторы: Гагарин, Милованцев, Худоногов, Чебых

МПК: B66C 1/12

Метки: соединения, тросов, цепей

...к общему машиностроению, а именно к такелажным средствам и может быть использовано на лесосплаве для соединения цепей и тросов.Известно устройство для соединения цепей и тросов, содержащее рычаг, прикрепленный к тросу и размещенный в закрепляемом звене цепи 1.Недостаток этого устройства состоит в том, что при продергивании зажатого конца троса между бревнами, либо под грузом, перпендикулярно расположенный рычаг препятствует вытаскиванию петли троса, а сам рычаг при этом часто обламывается или деформируется. По этой причине затруднен разбор такелажа на рейдах отправления и прибытия. Рассоединение устройства при нагрузках трудоемко и опасно, йоскольку находящееся под нагрузкой звено цепи скользит по рычагу. Рычаг, проходя внутри звена...

Номер патента: 670515

Опубликовано: 30.06.1979

Авторы: Бабкин, Рябоконь, Ушаков, Чебых

МПК: B65G 69/20

Метки: сплоточное

...придания вертикальной жесткости поверх наружных торцов ригелей 7 установлен верхний пояс 9. Прогоны б,15 о 25 30 35 ригеля 7, диаготгальные связи 8 и верхний пояс 9 в совокупности составляют основание сплоточного устройства. У наружных торцов ригелей 7 вплотную с верхним поясом 9 .вертикально установлены стойки 10, жестко соединенные посредством подкосов 11 с ригелями 7. Для транспортировки частей, а также для их освобождения из-под плота в торцовых их частях за ригеля 7 укреплены тросовые поводки 12, свободные концы которых навешены на стойки 10.В рабочем положении части сплоточного устройства находятся в состыкованном состоянии, а замки 5, находясь в закрытом положении, удерживают концы гибких связей 4. После утяжки лесоматериалов,...

Номер патента: 628365

Опубликовано: 15.10.1978

Автор: Чебых

МПК: F16G 11/14

Метки: гибких, соединения, элементов

...3 и с крюком 4для звена цепи 5, а также Фиксатор ввиде двуплечего рычага б, шарнирносоединенного овальным кольцом 7 скорпусом 1, плечо 8 рычага 6 перекрывает эев крюка 4. Корпус 1 выполненс уступом 9 для упора в него другогоплеча рычага б,Корпус снаб ой 10, фиксирующей плечо р упирающееся в уступ 9. Крю уса 1 выполненсо скошенной н утренней поверхностью а.Для присоединения конца цепи 5 нужное его звено вставляют,в зев крюка 4, а торец рычага б заводят эа его уступ 9. Положение рычага б Фиксируется предохранительной скобой 10. Для рассоединения устройства достаточно рычаг 6 вывести из-за уступа 9 корпуса 1, при этом рычаг б с кольцом 7 отклоняется вверх, а звено це" пи 5 свободно сползает с наклонной поверхности проушины 2.Предлагаемая...

Номер патента: 616444

Опубликовано: 25.07.1978

Авторы: Бабкин, Рябоконь, Чебых

МПК: F16C 11/00

Метки: другим, каната, присоединения, средство, элементам

...между фиксирующими выступами специальным приспособлением с местным или дистанционным приводом 1. ия между фиксирующими выстутов в то время, когда средство но. При перемещении клина под острые грани выступов врезакцную поверхность клина и может заклинивание замка.изобретения является упрощение и средства и обеспечение возможаботы под нагрузкой, действуюм направлении при открытии, т, е.эксплуатационных возможносиз углубленпами захване нагруженагрузкойся в конуспроизойтиЦельюконструкциности его рщей в люборасширениео тей.Цель докорпус преддинения кажен жесткоа выступы зрическими.На фигство, обшсверху.6164443ми фиксирующими выступами 6 и пазами 7.В отверстии втулки 3 установлен клин 8,фиксируемый в рабочем положении чекой 9,Для исключения...

Номер патента: 581346

Опубликовано: 25.11.1977

Авторы: Милованцев, Худоногов, Чебых

МПК: F16G 11/04

Метки: соединения, средство, тросов

...лля соединения тросов,включающее обойму и головку. Трос закреплянт к обойме петлей за отверстие, и головка крепится к тросу с помсццью заливки цли клинового соелинения. В обойме имеются сквозные отверстия лля головки и прорезь лля троса. Для соединения концов троса необходимо ксцец троса с голонкой в момент соединения располагать цод тупым углом по отношению к с и коцстркци.Известно также средство лля соелинениятросов в ниде разъемной втулки, состоящей из лвух частей с конусными внутренними полостями, в которых при помощи клина закреплены соелицяемце концы тросов.Иелостатком такой конструкции является то, что лля рассоеления концов троса требуется значительное время на раскручивание резь бы. лля этого цеобхолимы также сцециальцыс 20...

Номер патента: 579478

Опубликовано: 05.11.1977

Авторы: Милованцев, Чебых

МПК: F16G 11/14

Метки: соединения, тросов

...облегчения работы обоймы. Нако яечник 4 с закрепленным в нем тросом выфдопнен совместно с обоймой 1. Внутри пако печников 2 и 4 имеется конусное отверстие, в котором при помощи алина б закрепляю ся концы троса Э. Положение съемного пако нечника 2 в полости обоймы 1 фиксируется стопором 6, выполненным в виде круглого стержня с головкой 7 цод ключ я с пазом 8 в средней части до осевой линии. Отверс тие под стопор выполнено на 1/2 диаметра в дне обоймы 1 и на 1/2 диаметра в осно ванин наконечника 2. Для исключения продольного перемещения стопора 6 устанавливается шплинт 9. Торцевая поверхность наконечника 2, контактируюшая со скошен., ;579478 ЦНИИПИ Заказ 4372/37 Тираж 1154 Подписное фипиап ППП "Патент, г. Ужгород, уп. Проектная, 4 яым...
