C14B 1/26 — рамы для вытяжки или разводки кожи; разводные машины; доски для разводки; пластины для наклейки кож при сушке

Номер патента: 150568

Опубликовано: 01.01.1962

МПК: C14B 1/26

Метки: 150568

...между собой шарнирами 2. Шарниры на противоположных углах рамы имеют ролики 3 (для передвижения сторон рамы), К сторонам рамы прикреплены перфорированные секторы 4, обращенные один к другому вершинами и соединенные между собой пружинами 5.После разводки мокрые и расправленные кожи закрепляют на секторах рамы без предварительного натяжения, При достижении в коже влажности примерно 25 - 30% ее подвергают непрерывной переменной растяжке в диагональных направлениях рамы, Это достигается жестким креплением одного из шарниров и приведением в возвратно-посту3 Чо 150568 пательное движение шарнира, находящегося на противоположном углу рамы. Пружины поддерживают секторы в одной плоскости.При постоянном движении сторон рамы в процессе сушки...

Номер патента: 150969

Опубликовано: 01.01.1962

Авторы: Дербаремдикер, Литвинов, Рыцлин, Фридман, Шор

МПК: C14B 1/26

Метки: внаклейку, кож, рама, сушки

...сушке.На фиг. 1 изображена рама для сушки юциях; на фиг. 2 - то же, для сушки хромовыРамы выполнены методом контактного фки юфтевых кож имеет каркасную решеткупленную на двух трубах 2 и 3, снабженных пРама для сушки хромовых кож состоитса б, на котором укреплена пластина 7 из аклеику исстекло или ушки кож наклейки лов заключается в их не- коррозии и высокой стоиименением стеклопластика спечивают прочность, легформу, Рамы с пластинаю конструкцию в зависифтевых кож,х кож.ормования, Р1 из стеклоплрокладками 4из металличестеклопластик вух проек ма для сушстика, укре 5.кот рк Предмет изобретени Применение стеклопластин для наклейкии возможности придания стика в рамах для сушки кож,в ж, с целью обеспечения прочности, м любой формы....

Номер патента: 152935

Опубликовано: 01.01.1963

МПК: C14B 1/26, C14B 1/58

Метки: 152935

...кож представляет собой перфорированный съемный барабан, состоящий из двух полубарабанов 1 и 2, соединенных между собой внизу на шарнире 3; сбоку по краям полубарабанов укреплены ребра 4, а по диаметру - планки б, к одной из которых прикреплена измерительная линейка б, а к другой - .подпружиненный храповик 7, храповое колесо 8 и эксцентрик 9, насаженные на одном ва152935лу 10, Планки 5 связаны между собой пружиной 11. Барабан устанавливается на стойки 12 тележки 13 с электродвигателем 14.Кожу 15, предназначенную для растяжки и сушки, укрепляют на полубарабанах 1 и 2 при помощи зажимов 1 б, после чего барабан помещают на тележку и включают электродвигатель 14 с редуктором 17, посредством которого сообщается движение валу 18. Для...

Номер патента: 154977

Опубликовано: 01.01.1963

МПК: C14B 1/26

Метки: 154977

...11 и 12.Пневмоциличдры 8 снабжены штоками 13 а (фиг, 2),оканчивающимися крючками 14 и цепочками 15 с шарообразными утолщениями, предназначенными для соединения крючков штоков пневмоцилиндров 8 с зажимами 1 б.Работа описываемого устройства осуществляется следующим образом.Подлежащую обработке кожу укладывают на щит 18, закреплен ный на поворотной раме 2, укрепляют ее зажимами 1 б (фиг. 2), зацепляют шарообразное утолщение цепочки 15 за вырез в стенке зажима 1 б, а противоположный конец цепочки ближайшим звеном прикрепляют к крючку штока пневмоцилиндра, находящегося в выдвинутом положении.При одновременной, подаче воздуха во все пневмоцилиндры 8, их штоки 18 а начинают перемещаться внутрь пневмоцилиндров, благодаря чему кожа равномерно...

Номер патента: 157041

Опубликовано: 01.01.1963

МПК: C14B 1/26

Метки: 157041

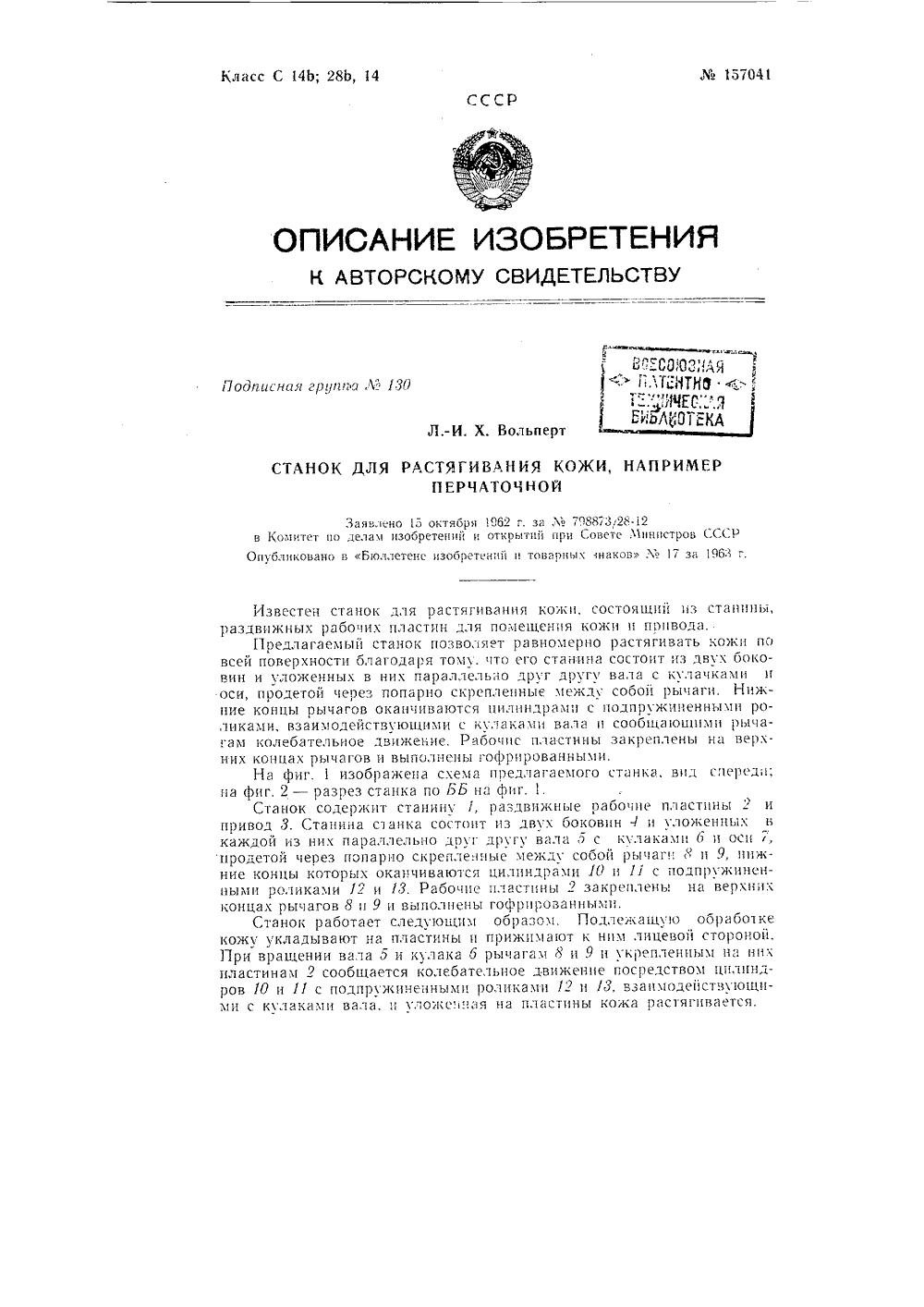

...коццах рычагов ц выполнены Офрцрованныли.На фиг. 1 изобран(еца схема преллагаемого станка, вцл сперел;1; па фиг. 2 - разрез станка по ББ на фиг. 1.Станок содержит станицу 1, раздвижные рабочие пластины 2 и привол 3. Стацина саранка состоит цз двух боковин 1 и уложенных В каждой из цих параллельО лвг дрг 5 вала э с юлакахи б ц осп , продетой через попарно скрепле.ные межлу собой рычая с ц 9, нижние концы которых оканчиваются цилиндрами 10 и 11 с подпружиненными роликами 12 и 13. Рабочие пластины 2 закреплены на верхццх концах рычагов 8 ц 9 и выполнены гофрированными.Станок работает следующим образом. Поллежацую обработке кожу укладывают на пластины и прижимают к ним лццевоц стороной. При вращении вала 5 и кулака 6 рычагам В и 9 и...

Номер патента: 168845

Опубликовано: 01.01.1965

МПК: C14B 1/26

Метки: 168845

...к центру рамы.На чертеже показана схема предлагаемой рамы,Рама содержит перфорированные расчлененные секторы 1, снабженные каждый пружинами 2, укрепленными в центре рамы, и двумя роликами 3, и перемещаемые по на. правляющим 4, на каждой из которых находится ролик 5; барабан б с тросом 7 для перемещения секторов при растяжке кож, фиксируемый собачкой 8.Кожу, подлежащую растяжке, закрепляют зажимами на раме, вводимой в действие спеЛодггисная группа130 циальным устройством (зажимы и устройство на чертеже не показаны), поворачивающим барабан б, что вызывает натяжение троса 7 и перемещение секторов по направляющим 4, а следовательно, и равномерную растяжку кожи в зависимости от натяжения на каждом из не связанных между сооой...

Номер патента: 248144

Опубликовано: 01.01.1969

Авторы: Блинников, Комиссаров

МПК: C14B 1/26, C14B 1/58

Метки: кож, сушки, тяжки

...подепла,Известен способ сушки и тключающийся в том, что эти пдят последовательно.Предложенный способ отличаетсявестного тем, что с целью повышенияводительности труда сушку и тяжкупроводят одновременно путем сообщвращательного движения вокруг вертиоси в расправленном виде, причем в пвращательного движения кожу подвоздействию источников тепла.На чертеже представлена схема обкож по описываемому способу.На вертикальном валу 1 укрепляюную кожу, например, с помощью прупора 2 или вакуума, и вал приводятщение с постепенным увеличениемскорости вращения до того момента, пжа, последовательно занимая пола, - а, и т, д., вытянется в горизон линию. В результате вращения робежных сил из кожи удаляетс начинает растягиваться во всех от центра к...

Номер патента: 266999

Опубликовано: 01.01.1970

Автор: Брагинский

МПК: C14B 1/26

Метки: кож

...машина обеспечивает разводку ножей одновременно в различных направлениях. Машина для обработки кож, например, на перации разводки, содержащая транспортиующую цепь с шарнирно закрепленными исоединением заявкиИзвестна машина для обработки кож, например, на операции разводки, содержащая транспортирующую цепь с шарнирно укрепленными в определенной последовательности столами с жесткой опорной поверхностью и пару ножевых валов, расположенных по обе стороны столов и закрепленных в подшипниках, которые стационарно установлены в станине машины. Ножи расположены параллельно продольной оси стола,Конструкция ножевых валов защищена авт. св.141580.Для повышения производительности предложенная машина дополнительно снабжена двумя парами валов,...

Номер патента: 394431

Опубликовано: 01.01.1973

Авторы: Барчук, Борзов, Герасимов, Терещенко, Улазовский

МПК: C14B 1/26, C14B 15/06

Метки: вытягивания, рама, сушки, шкурок

...шкуры до заданных размеров, це закрепленные стороны крепят зажцмамп, которые устанавливаются в перфорации листов 2,5 З мет изобретения 1. Рамаодержаща ирова нные и шкурок со перфорироажимов.Меж 11 звсстпа рама для вытягивашя и сушки шкрок, содержащая укрепленные на 1(а 1)касс перфорированные листы для установки зажимов в момент закрепления шкурок и растягивающсс устройство, выполнецное в виде ходового винта.Недостатком известной рамы является то, что фиксируются шкурки ца раме с помощью зажимов, вследствие чего нельзя получить паралле;1 ьность ОокОВых К 1)омок шкурк 11. Это особенно важно для меховых пластин, т.с. Несколько сшитых шкурок с параллельными швами в продольном направлении, Если цх растягивать ца обычных рамах с...

Номер патента: 365990

Опубликовано: 01.01.1973

Автор: Варначев

МПК: A41H 3/00, C14B 1/26

Метки: воротника, мехового, сушки, формования

...насечкой 17 на направляющем корпусе 8. При этом собачка 16 15 вращается относительно оси 18, укрепленнойна рукоятке 13, и притягивается к ней пружиной 19. Каждая из пластин 1 и 2 состоит из двух дюралюминпевых пластин 20; по контуру прикреплены две стальные прокладки 21.20 Между пластинами 20 и прокладками 21 вложен электрический нагревательный элемент, состоящий из спирали 22, запрессованной в шамотной,глнне. Между пластинами и нагревательным элементом для болыпей надежно сти изоляции можно проложить слюдяныепластинки. В нижней части каждой из пластин 1 и 2 находятся выводы 23 и 24, которые соединены с одним из концов каждой спирали, другие концы спиралей 22 соединены с 30 корпусом. При работе на нагревательные элементы подается...

Номер патента: 455994

Опубликовано: 05.01.1975

Авторы: Брагинский, Ливый, Мельников, Хрипин

МПК: C14B 1/26

Метки: кож, перемещения, раздвижных, рамах, секторов, сушилок

...гайкой (на чертеже не показана) перемещают правую полумуфту 21 влево до тех нор, пока ее стрелка-указатель не установиться против соответствующего деления на шкале 30. При этом подпружиненные шарики регулируемой пружинно-шариковой муфты с определенным усилием входят в соответствующие пазы шкива 24, создавая возможность вращения вала редуктора 26.Раму 1 (при сдвинутых секторах) с закрепленными на ней влажными кожами жестко фиксируют на кронштейне 3 рычагом 4, для чего включают элсктрогидротолкатель 5, Затем нажимают па педаль 18, и штанга 8 с захватом 7 получает поступательное движение через систему деталей 17,16, 13,12 и 11, (При этом ползунок 14 сжимает пружину 15). Рычаг 19, жестко соединенный с педалью 18, перемещаясь вниз, нажимает...

Номер патента: 595383

Опубликовано: 28.02.1978

Автор: Кабиров

МПК: C14B 1/26

Метки: зажим, меховых, правки, шкур

...полу 5 пт Опи);)Лпо рд(т 5 тый м;)терпи.), чГО мвс,тии В(Г срок сг жОы трй(1)(1 рстпопформы и мл(паст к(сстВО изобрджспи(1, пс 3( чатасмых ирп по)п)щп формы,Изобретение относится к области текстильной, меховой, кожевенной и других отраслей промышленности и может быть примепсно Т 2 К)КС В ТР 2 фаРСТНОП ПЕЧ 2 ТИ ДЛЯ Р 2 СТЯГИВ(5 Н(Я сеток трафарета.Известен зажим для правки меховых цкур, содержащш корпус с выступами для крепления зажима к перфорированной раме, па котором закреплен подпру)кипени 5 й ку;52 чок, контактирующий с рабочей площадкой корпуса 1,Однако ось натяжения кулачка совпадает с осью его пруж 5)ны и натяжение, осуществляемое этим кулачком, обеспечивается только одноосное. Участок меховой шкуры или другого изделия с...

Номер патента: 676616

Опубликовано: 30.07.1979

Автор: Кабиров

МПК: C14B 1/26

Метки: кож, раздвижная, рама, растягивания

...заготовок кож, содержащие четыре планки, предназначенные для закрепления зажимов, и передачи винт - гайка для перемещения планокЦ.Недостатком известных рсложность их конструкции.Целью данного изобретения является упрощение конструкции.Поставленная цель достигается тем, что передача винт - гайка размещена на кон цах каждой пары планок, расположенных взаимно-перпендикулярно, и представляет собой ходовой винт с правой и левой резь- бами, расположенный в двух гайках, укрепленных на концах этих планок, 20На фиг. 1 изображена схема раздвижной рамы, вид сверху; на фиг. 2 - узел 1 на фиг. 1.Рама состоит из четырех планок 1, предназначенных для закрепления зажимов, и 25 передачи винт - гайдука для,перемещения планок, причем передача винт - гайка...

Номер патента: 715621

Опубликовано: 15.02.1980

Автор: Коренбаум

МПК: C14B 1/26

Метки: меховых, расправки, шкурок

...для расправки меховых шкурок, вид спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3 - сечение А - А на фиг. 1.Устройство содержит боковые планки 1, штангу 2, на которой смонтирована скользящая втулка 3. Боковые планки 1 связаны со штангой 2 посредством двух пар серег 4 и 5, Пара серег 4 размещена в области шейной части шкурки 6, а пара серег 5 - в области огузочной части, Планки 1 соединены с серьгами 4 и 5 соответственно шарнирами 7 и 8. Шарнир 9 связывает серьги 4 со штангой 2, а шарниры 10 - серьги 5 со скользящей втулкой 3.Рукоятка 11 служит для перемещения скользящей втулки 3 по штанге 2 и связана со втулкой 3 посредством шарнирно соединенных рычагов 12. Наличие рукоятки 11 облегчает труд исполнителя при перемещении втулки 3...

Номер патента: 726166

Опубликовано: 05.04.1980

Авторы: Дроздов, Пушкин

МПК: C14B 1/26

Метки: вытяжки, кож

...состоит из основания1; смонтированной на нем квадратнойрамы, 2, выполненной в виде четырехпланок 3, которые кинематически связаныпосредством рычагов 4 со штоками пнев- рОмоцилиндров 5 исполнительных механизмовприводов йеремещения планок. Пневмоцилиндры соединены магистралью с системой подачи сжатого воздуха (на чертеже не показана). В воздушную магистраль 25включены также краны 6 управления,регуляторы 7 давления и благютделите-ли 8, На раме 2 расположены захваты 9.Каждый захват обеспечивает соединеГние кожи 10 с планками 3 посредством ЗОстержня 11. Устройство имеет также механизм фиксации кожи; выполненный ввиде храповиков 12 и рейки, укрепленных на планках ЗеВ каждой из планок 3 рамы 2 имеютсязБпазы 14, в которые захваты 9...

Номер патента: 745952

Опубликовано: 05.07.1980

Автор: Кабиров

МПК: C14B 1/26

Метки: зажимами, кулачковыми, листовых, механического, рам, съема

...материала 1 и удалитель состержнем 11, входящий в отверстие 10плиты 9 в момент раскрытия зажимов 7.Удалитель 11 представляет собойрычаг первого рода, опорой которогоявляется шарнир 12, прикрепленныйнеподвижно к корпусу 3. Конец одного плеча 13 удалителя 11 черезпружину 14 соединен с силовым цилиндром 15. Пружина 14 служит для предохранения от деформации удалителя 11, в случае зацепления листового материала за раму 2 при съеме.Другой конец 16 удалителя 11 служитдля непосредственного вывода листового материала 1 из рабочей зоны(на фиг.2 изображен удалитель для 20вывода из рабочей зоны одновременно двух листовых материалов 1).Стержни удалителей содержат по одному плечу 13 и по два плеча 1 б.Устройство предназначено дляодновременного...

Номер патента: 1147757

Опубликовано: 30.03.1985

Авторы: Козлов, Павлов

МПК: C14B 1/26

Метки: правки, сушке, трубчатой, формы, шкурок

...контактирования.Цель изобретения - повышение качества высушиваемых шкурок.Для достижения указанной цели вустройстве для правки шкурок трубчатой формы при сушке, выполненном ввиде 1 -образной перфорированной рам. оки, имеющей желоб по всему периметру, желоб выполнен по наружной стороне рамки.На фиг. 1 показано устройство, общий вид, на фиг. 2 - разрез А-А нафиг, 1, на фиг. 3 - устройство безшкурки, общий вид; на фиг. 4 - устройство в процессе сушки.Устройство для правки шкурок трубчатой формы при сушке имеет М -образ.ную рамку 1, ножки 2 и 3 которой имеют прутки 4 и 5, при этом пруток 5загнут под прямьк углом и снабжен 757 2кольцом 6. На наружной стороне рамки 1 выполнен желоб, имеющий отверстия перфорации 7.Устройство работает...

Номер патента: 1234428

Опубликовано: 30.05.1986

Автор: Букатин

МПК: C14B 1/26

Метки: букатина, зверей, правки, сушки, шкурок

...хозяйству и может.быть использовано при первичнойфобработке шкурок зверей, снятыхпластом.11 ель изобретения - расширениеэксплуатационных возможностей устройства для правки и сушки шкурок зве 1)ей,11 а фиг, 1 изображено устройствов сборе; на фиг. 2 - направляющаяс крючком; на фиг. 3 - разрез А-Лна фиг. 1; на фиг, 4 - рамка с направляющими; на фиг 5 - каркас сосредством крепления рамок.Устройство для правки и сушкишкурок зверей состоит из каркаса 1со средством крепления - зажимами2, ремнями 3 для переноски и рамок4, имеющих форму параллелепипеда,144,. Яи вертикальных ребрах .тра 1 гц 1 трно и послодовлтеТ 1 н( дним концом размещены цаправляние 6 со свободно надетыми на цих крючками 7 дпя крепления шкурок.Устройство работает следующим...

Номер патента: 1359302

Опубликовано: 15.12.1987

Авторы: Андреев, Сорокин, Шахет

МПК: C14B 1/26

Метки: вытяжки, динамической, кожи, меха, сушки

...сбоку от зажатого полуфабриката, так как использование таких материалов не приводит кперегреву полуфабриката н районе егозажатия,Ролики 3 установлены в направляющих 10 и 11, по которым они перемещают раму. Между каждой из двух парроликов установлен гидро- или пневмоцилиндр 12 прижатия двух рам одна кдругой (Фиг.1,2),Устройство работает следующим образом. После отжима и разводки мокрые и расправленные шкуры кладут на прижимы одной из рам, при этом цилиндры 12 поддерживают максимальное расстояние между соседними рамами и, следовательно, прижимами непосредственнолибо через известные передаточныеустройства. Затем срабатывают цилиндры, и прижимы 5 двух соседних рам,сходясь, плавно сжимают полуфабрикат9 между стержнями 7 эа счет...

Номер патента: 1510956

Опубликовано: 30.09.1989

Авторы: Аверкиева, Альтерман, Бессонов, Горанский, Дулаев, Ефимова, Коцен, Фрадкин

МПК: B07B 1/48, C14B 1/26

Метки: натяжения, ситовых, тканей

..., СС, отношение которогок первоначальной длине линии натяжения от.точки закрепления до точкипересечения линий натяжения ОА, ОВ,ОС является одинаковой величиной дляОА ОВ ОСкажцого направления - -= - -= - -;АА ВВ СС фнатяжение осуществляют циклически,. последовательно чередуя за каждыйцикл натяжение и ослабление, передначалом каждого цикла задают значениепрогиба ситового полотна (фиг.З),с которым сравнивают достигнутые 20значения прогиба ситового полотнаи при достижении которого прекращают,натяжение и ослаблением после чегоосуществляют дополнительное натяжение ситовой ткани между точками ее 25закрепления по контуру, например,поджатием плоской рамой,Пр и м е р. Натяжение осуществляют до тех пор, пока прогиб не составит заданного заранее...

Номер патента: 1754782

Опубликовано: 15.08.1992

Автор: Колкунов

МПК: C14B 1/26

Метки: листового, растяжки

...возвращении плиты 7 в верхнее поние тяг и губок-башмаков в исходное поло- ложение, пружины 13 и 14, сжимаясь, обесжение, Сила ТО. Профилированные . печивают выход губок-башмаков изотверСтия и носки имеют взаимоувязан- губок-угольников и возвратмеханизма висные размеры, обеспечивая их взаимодей модное положение(фиг.5),ствие, После уборки растянутого полуфабриУстройство работает следующим обрэ- ката утапливают фиксирующие штифты изом., губки-угольники пружинами 5 возвращаютВ исходном положении подвижная йли- ся в исходное пбложенйе.та поднята. Губки-угольники зафиксирова . Шарнирное закрепление тяг растяжкины штифтами фиксирующих элементов 6, на краях подвижной плиты под углами 25 На неподвижную плиту укладывают...

Номер патента: 1781304

Опубликовано: 15.12.1992

Автор: Колкунов

МПК: C14B 1/26

Метки: листового, растяжения

...плите 1 укладывают полуфабрикат 19 на губки неподвижной плиты 2 (фиг. 1). Опускают подвижную плиту, при этом ее губки устанавливаются напротив нижних губок и полуфабрикат оказывается между губками, Дают давление на подвижную плиту, создавая усилие Р, которое раскладыеается пропорционально количеству тяг в шарнирах 3 и 6 на нормально действующие силы М.Так как тяги установлены под углом а к плитам, то вдоль тяги действует результирующая сила Е и горизонтально действующая сила . По мере возрастания нагрузки Р силы, действующие в шарнирах, увеличиваются. Но если величина силы 3 меньше величины силы Т, то растяжения не происходит и в то же время полуфабрикат зажимается возрастающими силами й, Когда величина силы 3 достигнет величины силы...

Номер патента: 1784649

Опубликовано: 30.12.1992

Авторы: Абдукаримов, Аманов, Бахадиров, Цой

МПК: C14B 1/00, C14B 1/08, C14B 1/26, C14B 17/06 ...

Метки: зону, листовых, расплавки, транпортирования

...двумя соседними замк Выполнение поверхности контактанутыми струнами,стержня 11, с листовым материалом, кривоРабочая поверхность Т-образного стер- линейно иилипод углом к оси зацепа пожня для контактас-листовымматерйалом "Зволяют кбпированию поверхностиможет быть выполнейа крйволинеиной "листового материала и смещению складоки/или под углом к оси поворота рычага, 20 (продольных) к краям транспортера, приУгол между Т-образным стержнем и этомугол мекдуТ-образным стержнем 11 иосью йоворота рычага должен быть симмет- осью 10 должен иметь симметричное увели ричноувеличвн в йойеречном найравлении чение в поперечном направлении отпро-.от продольной оси" замкнутых струн к их дальной оси замкнутых струн к их боковымбоковым струнам", 25 струнам....

Номер патента: 2003690

Опубликовано: 30.11.1993

Автор: Колкунов

МПК: C14B 1/26, C14B 1/58, C14B 15/00 ...

Метки: кож, натянутом, плоскостной, растяжки, состоянии, удержания, шкур

...соединенными патрубком с дополнительной вакуумной системой, при этом элементы на крышке - в виде ведущих губок, входящих во взаимодействие с ведомыми губками при установке эластичных листов в рабочее положение, и ведущие:губки связаны со средством растяжки, расположенным на крышке, и, кроме этого, на ведомых губках и рамах установлены взаимофиксирующие элементы.Отличительными особенностями предлагаемого технического решения от прототипа является то, что устройство укомплектовано несколькими эластичными листами, один из которых смонтирован стационарно на крышке, а остальные смонтированы на сменных рамах с возможностью установки их параллельно стационарно смонтированному листу и уборки от. него, и опорная сторона их,...

Номер патента: 2003691

Опубликовано: 30.11.1993

Автор: Колкунов

МПК: C14B 1/26

Метки: листового, растяжения

...размещены радиально для обеспечения всестороннего,растяжения.Кроме этого, устройство может быть выполнено в вариантах для линейного растяжения и растяжения в двух взаимноперпендикулярных направлениях,Усилие зажатия губок й регулируетсянатяжением пружин 8 в зависимости от растягиваемого материала полуфабриката.Пружины 8 с помощью винтов 9 и гаек 11 обеспечивают стяжку тяг и связанных с ними губок усилием Т, при котором обеспечивается надежное зажатие полуфабриката губками без проскальзывания в течение всего процесса растяжки нормально действующими силами К=Т Сда. Растягивающая сила Я=И 1, где 1 - коэффициент трения.Устройство работает следующим образом,При поднятой плите 1 укладывают полуфабрикат 12 на губки неподвижной плиты...

Номер патента: 2003692

Опубликовано: 30.11.1993

Автор: Колкунов

МПК: C14B 1/26, C14B 17/08

Метки: зажима, машинах, полуфабриката, растяжных

...элементы для упругого крепления и фиксации зажима на ргстяжных машинах, закрепленные на неподвижной зажимной губке,Отличительными особенностями является то, что корпус зажима выполнен в виде угольника, основание которого образует неподвижную зажимную губку для взаимодействия с полуфабрикатом, а ось подвижной зажимной губки закреплена на конце вертикальной стенки корпуса, противоположном основанию, при этом на свободном конце подвижной зажимной губки над осью поворота установлен крепежный элемент для соединения зажима посредством гибкой связи со средством растяжки полуфабриката, и имеются элементы для упругого крепления и фиксации закима на растяжных машинах, закрепленные на неподвижной зажимной губке,На фиг, 1 - 4 показана конструкция...

Номер патента: 2004591

Опубликовано: 15.12.1993

Автор: Колкунов

МПК: C14B 1/26

Метки: листового, растяжения

...5 и фиксирующее гнездо 6, пружины 7, упруго прижимающие губки 4 к упорам 3 силой Т, один конец которых закреплен на губках. а другой, например, на центрально расположенном кольце 8 винтами 9 и гайками 10, регулирующими величину силы Т 1, На плите установлены фиксаторы 11.510 15 20 25 30 35 40 45 50 55 Подвижная часть установлена соосно с неподвижной и включает подвижную плиту 12, на краях которой выполнены упоры 13 и установлены под углом а опирающиеся на них тяги растяжки 14, закрепленные с помощью шарниров 15, На противоположном конце тяг с помощью шарниров 16 установлены верхние зажимные губки 17 с упорной поверхностью 18, Собственным весом О тяги прижимаются к упорам 13.Устройство может быть выполнено в вариантах для линейного...

Номер патента: 1656873

Опубликовано: 20.12.1995

Авторы: Думнов, Советкин, Титов

МПК: C14B 1/26, C14C 3/02, C14C 3/06 ...

Метки: выделки, меховых, шкур

СПОСОБ ВЫДЕЛКИ МЕХОВЫХ ШКУР, включающий пикелевание, отжим, платировку, дубление-жирование намазным методом дубящей эмульсией типа "вода в масле", сушку, отделку, отличающийся тем, что, с целью повышения выхода шкур по площади, после платировки шкуры растягивают на 10 15% и фиксируют, а дубление-жирование проводят одновременно с сушкой.

Номер патента: 1818842

Опубликовано: 10.03.1996

Автор: Комиссаров

МПК: C14B 1/26

Метки: меховых, пластом, правки, снятых, тяжки, шкурок

...устройство; на фиг. 2 - устройство при выделывании меховой шкурки,Устройство для правки и тяжки меховых шкурок, снятых пластом, содержит раму 1,. установленную нэ раме и соединенную с пневмосистемой (на чертежах не показана) расправочную.замкнутую форму, состоя щую из жесткого основания 2 и соединенной с ним по периметру эластичной контактирующей со шкуркой 3 стенки 4, и средства 5 крепления шкурки к раме.Эластичнаястенка 4 формы выполнена 20 разнотолщинной в соответствии с антропометрической топографией шкурки и имеетпопериметру абразивное покрытие 6;Форма имеет со стороны эластичной стенки наибольшую толщину эластичного 25 материала в тех местах, гдеойа контактирует с более тонкими, а следовательно, и менее прочными топографическими...
