Бунтилов

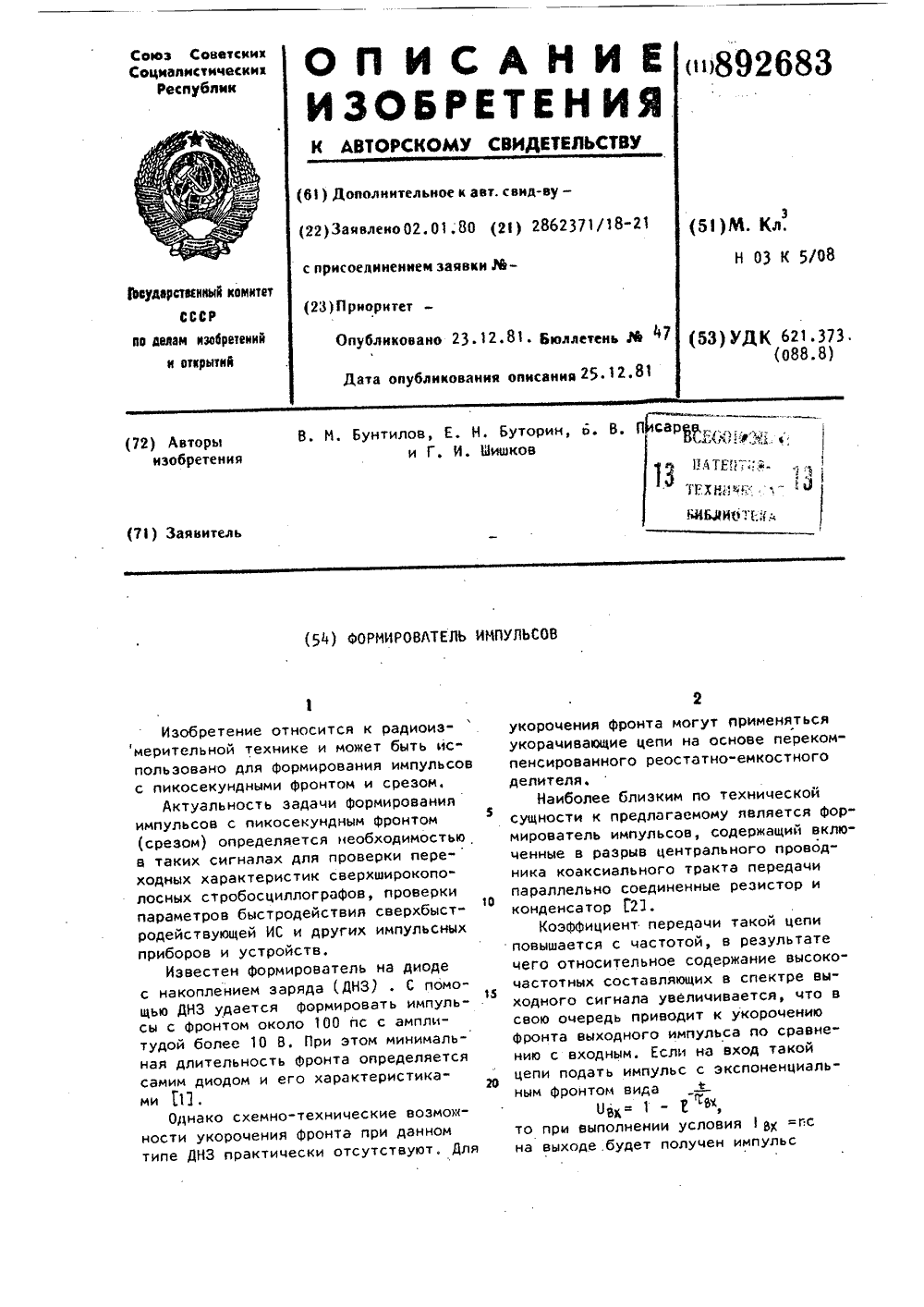

Номер патента: 892683

Опубликовано: 23.12.1981

Авторы: Бунтилов, Буторин, Писарев, Шишков

МПК: H03K 5/08

Метки: импульсов, формирователь

...коаксиального тракта пере- фв дачи, каждая из двух металлических пластин конденсатора, расположенных друг над другом и над поверхностью распределенного реэистивного элемента, соединена с одним из концов цент 3 рального проводника в месте его соединения с распределенным резистивным элементом.Кроме того, дополнительно введен диэлектрический регулировочный винт ф для изменения расстояния между плас" тйнами конденсатора. Формула изобретения 1. Формирователь импульсов, содержащий включенные в разрыв центрального 3 проводника коаксиального тракта передачи параллельно соединенные резистори конденсатор, о т л и ч а ю щ и йс я тем, что, с целью уменьщения длительности Фронта Формируемых импульсов, резистор выполнен в виде распределенного...

Номер патента: 866617

Опубликовано: 23.09.1981

Авторы: Бунтилов, Горячев, Шишков

МПК: H01P 1/22

Метки: аттенюатор, фиксированный

...полосковой линии выполнен паэ глубиной, равной четверти длины волны верхней частоты диапазона, и пластинчатый резистор25 размещен на одной из боковых поверхностей паза. На чертеже показана конструкцияфиксировенного аттенюатора,Устройство содержит токонесущий проводник 1 отрезка полосковой линии, в разрыве которого установлен пластинчатый резистор 2 перпендикулярно плоскости заземляющего основания 3 полосковой линии. Причем в заземляющем основании 3 выполнен паз 4 глубиной, равной, четверти длины волны верхней частоты, и пластинчатый резистор 2 размещен на одной иэ боковых поверхностей паза 4.Благодаря такому размещению пластинчатого резистора достигается максимальная связь поглощающего слоя пластинчатого резистора с распространяющейся...

Номер патента: 573831

Опубликовано: 25.09.1977

Авторы: Бунтилов, Горячев

МПК: H01P 1/22

Метки: аттенюатор, коаксиальный

...линии передачи соединены через тонкопленочную резистивную линию 3. ,цва металлических полуцилиндра 4 расположены симметрично относительно оси коаксиальнай линии передачи,Тонкопленочная резистивная линия 3 гальвани- чески соединена с металлическими по-уцилиндрами 4 и расположена на их.аских поверхностях. Металлические полуцилиндры 4 соединены с наружными проводниками входного 1 и выходно - га 2 отрезков коаксиальйой линии передачи, Тонкопленочная рвзистивная ли" ния 3 с помощью центральных контактов 5 соединена с внутренними проводниками входного 1 и выходного 2 отрезков кааксиальной линии передачи.Предлагаемый коаксиальный аттенюатар вследствие повышения значений критических частот и уменьшения интенсивности и количества вазбуждающихся...

Номер патента: 327866

Опубликовано: 01.01.1972

Авторы: Бунтилов, Гор, Моталин, Рубцов, Шишков

МПК: H01P 1/22

Метки: аттенюатор, ступенчатый

...вкладышах, вставленных в основание анешнего проводника отюлюсковой липни перпеодикулярно ее центральному проводнику.На чертеже показан предлагаемый аттенюатор,тоит в слееталлическиеазов,контакка,ми-ослабикоторых равлосковой лиают электрироводника с д,м ет изобретени трезок полосковой рой перпендикуляр и нику 2 выполнены ены металлические , аттенюатор содер ые ячейки-ослабите т и пулевьгм ослабл осине лружины 7 и л,и 8. ивин, вее центп азы 3.вкладыжит плос и 5 иб нием со- диэлектключает о ии 1 кото у проводраз мещ роме тот коиленоч рованныв енно, пл е толкате основанралыномВ пазахши 4. 1(кие тонс фиксиответстврически Привцип работы устройства со дующем,Под действием толкателей м вкладыши перемещаются вдоль ш тируя с...

Номер патента: 240789

Опубликовано: 01.01.1969

Авторы: Бунтилов, Шишков

МПК: H01P 1/22

Метки: аттенюатор, фиксированный

...обычные СВЧ-р ходами на полосковую линию,на несихтхгетгггчных Аикспщих для вклюзъемы с переФиксированный аттенюатор на полосковой линии, содержащггй пластигнчатый резистор, включенный в разрыв центральиспо проводника линии, отличающийся тем, что, с целью увеличения рассеиваемой мощности, пластин. чатый резистор расположен всей плоскостьго сснования непосредспвенно на заземленной пластине полосковой линии,Известны ксаксиальпые аттенюаторы, содерхкащие пластинчатьй резистор, выключенный в разрыв централыого проводника линии и замгонутый по краям на внешний проводник этой липни. Указанные аттенюаторы, широко полосвы и имеют плоскую частотную характеристику. ослабления, Однако такие аттенюагоры ивгеют сравнительно небольшую рассеиваегмую...
