Номер патента: 587347

Опубликовано: 05.01.1978

Авторы: Бачило, Муравьев, Тисенко

МПК: G01L 7/04

Метки: давления

...фиг. 2 - разрезы А-А иУстройство содеожит размеденцые в кор"пуси 1 ролики 2 ц 3, расположенные междуцарздлельными направляющими 4, упругуюленту 5, изогцугую в ьцде буквы бодин конец которой закреплен с помощью 5винта 6, а другой - с помощью микрометрического винта 7, и четыре, установленныхнепосредственно ца деформируемом участкеупругой ленты 5 (с двух сторон), тензорезистора 8 (место установки обозначено 10крестом и звездой), соедцценцые по схемеполного электрического моста. Участокленты 5, охватывающий ролик 2, выполненв виде плоской манометрнческой пружины 9, Возле ролика 2 расположены ограничители хода 10. Устройство имеет электрическийй разъем 1 1 и штуцер 1 2 дляподведения измеряемого давления, Натяжениеленты 5 осушествляется с...

Номер патента: 584152

Опубликовано: 15.12.1977

Авторы: Бачило, Михайлов, Пискарев, Сергеев

МПК: F22B 35/14

Метки: паросиловая

...циркуляции пара в перегреватсле, что при необходимости ускорения режима растопки прямоточного кстлое приведена схема паросиловойПри пуске установки закрывается разделительная задвижка 3 и в котлоагрегат подается питательная вода, которая проходит испарительную 1 поверхность нагрева и через эжектор 5 поступает в встроенный сепаратор 4 и из последнего сбрасывается в растопочный расширитель. После розжига топки температура воды за испарительной 1 поверхностью нагрева постепенно повышается. При достижении температуры воды за испарительной 1 поверхностью нагрева выше, чем температура насыщения давления в встроенном сепараторе 4, в последнем образуется пар, который через теплообменник 9 отводится в перегревательные 2 поверхности нагрева...

Номер патента: 575588

Опубликовано: 05.10.1977

Авторы: Бачило, Васильев, Махонин

МПК: G01S 7/36

Метки: импульсных, приемник, сигналов

...ког,д напряжениеыа его входе находится между двумя пороговыми уровнями, и его выходное напряжение 30равно нулю, когда входное напряжение лежит вне указанных уровней. Поскольку приналичии сигнала флуктуации выходного напри.жения частотного детектора 3, а соответст.венно, и выходного напряжения дифферен- З 5цируюшего блока 4 значительно меньше,чем при отсутствии сигнала, то регулируемыепороговые напряжения можно установитьтаким образом, что выходное напряжение дифференцируюшего .блока 4 при наличии сигналаОбудет находиться.преимущественно внутрипорогового ийтерввЩ а при,отсутствии сигнала - преимущественно вне этого интервала. Выходное напряжение двухцороговогоамплитудного дискриминатора 7,представляюшее собой последовательность...

Номер патента: 564488

Опубликовано: 05.07.1977

Авторы: Бачило, Митов, Михайлов, Сергеев

МПК: F22B 35/14

Метки: котлоагрегата, прямоточного, пуска

...отвода пара изсепаратора в перегреватепь. Медленное,ступенчатое открытие указанного кпапанавызвано большим перепадом давления дои посла клапана, 5Так, в зависимости от теплового состояния котла, имеется давление перед клапа-:ном в сепараторе, а за клапаном в перегреватепе - вакуум.В связи с этим, процесс открытия кпадана сопровождается падением давления всепараторе, воздействуя на процесс сепарации таким образом, что при определеннойскорости снижения давления возможен вынос капель воды в перегреватепь котла. 15Так как при пусках котла из горячих тепповых состояний металл толстостенных камерпароперегреватепя имеет высокую температуру, попадание капепь воды из сепаратора может привести к тепловому удару в 2 Еэтих элементах.Кроме...

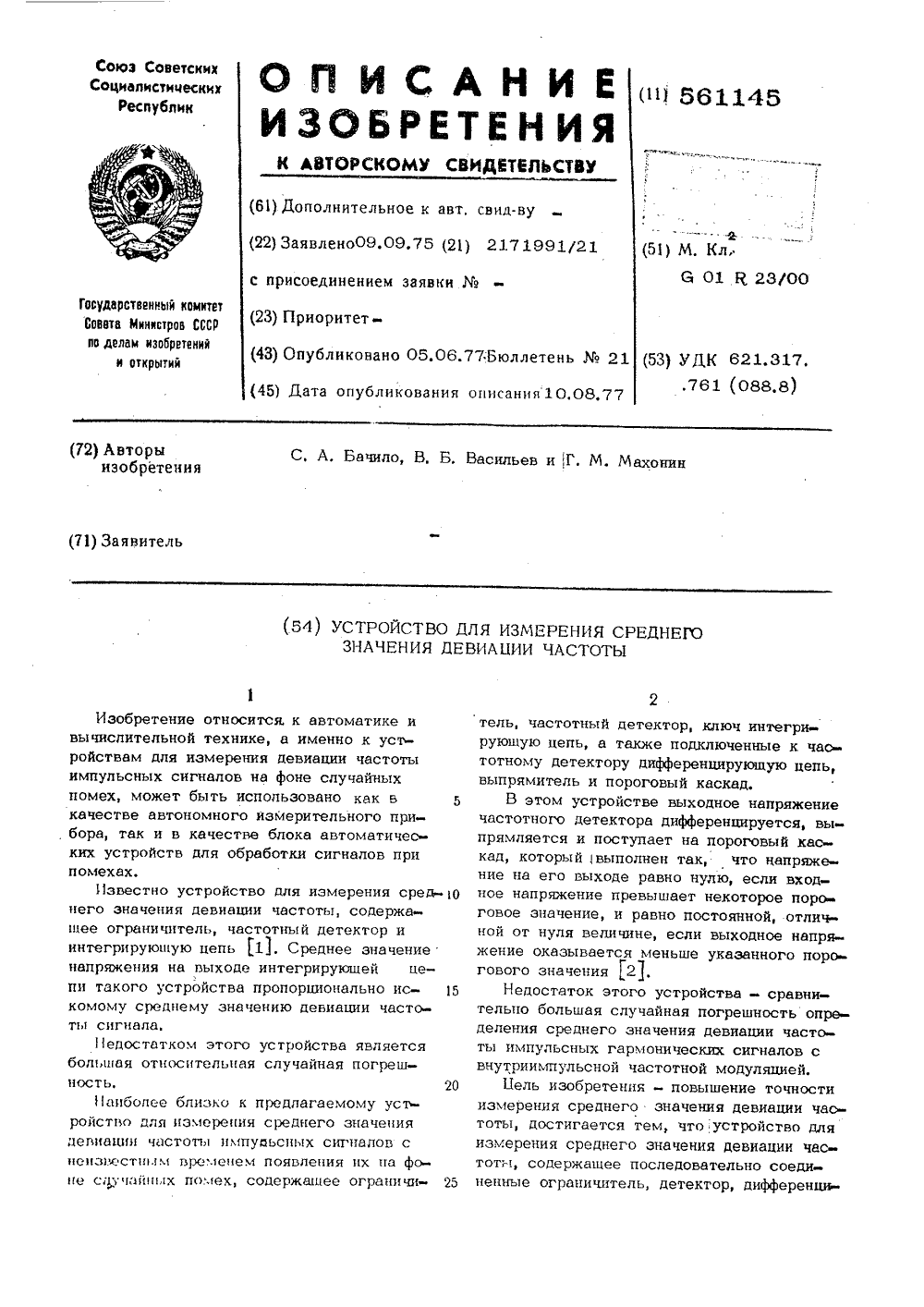

Номер патента: 561145

Опубликовано: 05.06.1977

Авторы: Бачило, Васильев, Махонин

МПК: G01R 23/00

Метки: девиации, значения, среднего, частоты

...тотному детектору дифференцирующую цепь, выпрямитель и пороговый каскад.В этом устройстве выходное напряжение частотного детектора дифференцируется, выпрямляется и поступает на пороговый каскад, который выполнен так, что напряжение на его выходе равно нулю, если входное напряжение превышает некоторое пороговое значение, и равно постоянной, отличной от нуля величине, если выходное напряжение оказывается меньше указанного порогового значения 21.Недостаток этого устройства - сравнительно большая случайная погрешность определения среднего значения девиации частоты импульсных гармонических сигналов с внутриимпульсной частотной модуляцией.Бель изобретения - повышение точности измерения среднего значения девиации частоты, достигается тем, что...

Номер патента: 559201

Опубликовано: 25.05.1977

Авторы: Бачило, Васильев, Махонин

МПК: G01S 9/44

Метки: допплеровских, измеритель, частот

...6 и порого вый каскад 7 соединен с управляющим входом ключа 4. Измеритель доплеровских частот работает следующим образом, 10Входное напряжение, представляющее со бой сумму импульсного гармонического сит нала, имеющего доплеровское смещение чаототы, и случайной нестационарной по уровню помехи, через ограничитель 1 подается 6 на частотный детектор 2. Ограничитель 1 осуществляет жесткое двустороннее оград чение входного напряжения при сохранении структуры мгновенной частоты на входе частотного детектора 2. Выходное напряже 29 ние частотного детектора 2 дифференцирует ся дифференцируюшими звеньями 8, 9 от первогодо и -гопорядка ичереэдвухпороговые амплитудные дискриминаторы 10 подается на сумматор 11. 25Двухпороговые амплитудные...

Номер патента: 540050

Опубликовано: 25.12.1976

Авторы: Бачило, Шлемензон

МПК: F01K 13/00

Метки: энергетическая

...парогенератора 3 соединены линией рециркуляции 4 с насосом рециркуляции 5. Выход приводной гидротурбины б 10 соединен с деаэратором 1. На линиях подводаи отвода воды приводной гидротурбины установлены регулирующие клапаны 7, 8.При работе питательного насоса 2 часть питательной воды подается на вход приводной 15 гидротурбины 6 и вращает ее. Расположенныйна валу турбины собственно рециркуляционный насос 5 обеспечивает циркуляцию рабочей среды по контуру: линия рециркуляции 4 - поверхности нагрева парогенератора 3. Пита тельная вода после приводной гидротурбиныподается в деаэратор 1. Регулирующие клапаны 7, 8, установленные на трубопроводах, соединяющих гидротурбину с питательным насосом и деаэратором, изменяют расход во ды через...

Номер патента: 526911

Опубликовано: 30.08.1976

Авторы: Бачило, Махонин

МПК: G06F 7/52

Метки: вероятностей, плотности

...1 и 3 образуются напряженияЬ ф+ Ь-И(соответственно. Эти напряжения ограничиваются двухсторонними ограничителями 2, 4, и полученные напряжения Уогр,(1) и Сlогр,(1) поступают на входы блока 5 вычитания.ВИД НаПряжЕНИй Уогр 1И Согр 2ПОКаэап на фиг. 2, в и г, Если ограничители 2 и 4 иден- ТИЧНЫ, ТО НаПРЯжЕНИЯ Уогр (Ц И огр 2равны по абсолютной величине, причем они совпадают по знаку при иР) - и,Ы (1) и противоположны по знаку при( Р) - е (1 И) (2)Вследствие этого на выходе вычитающей цепи разностное напряжение Ур(1) = =огр 2(О - огр 1(1) равно нулю в те интервалы времени, когда выполняется условие (1), и 2 Уогр 2 (Ц, когда выполняется условие (2) (см. фиг. 2, д), ПриС/(1) - Уо) (1 ЛУ(1)на- ПРЯЖЕНИЕ С огр (1) ПОВТорЯЕТ ПО форМЕ ВСПОМО-...

Номер патента: 480898

Опубликовано: 15.08.1975

Авторы: Бачило, Бушмин, Гершман, Джанбаев, Казанович, Потапенко, Самохвалов, Серяпов

МПК: F28G 7/00

Метки: накипи, образования, предотвращения

...2 - 5 атм подается по каналу в патрубок 3 через сопло 4и приводит шарик 5 в движение с возрастающей скоростью по дорожке обоймы 1. Скорость движения шарика в течение несколькихО секунд достигает значительной величины, однако меньше скорости воздуха, исходящего изсопл 4, Сопла изогнуты так, чтобы обеспечитьмаксимальное давление на поверхность шарика. При этом нижняя кромка сопла на 2 - 3 мм5 находится выше верхней части шарика, чтобыне препятствовать его движению.Упругие колебания, возникающие в обойме1 вследствие соударения шарика 5 о беговуюдорожку обоймы и при значительных скоро 20 стях, носящих ударный характер (процесс вкаждой точке длится менее 0,001 с), передаются при помощи ножевого волновода 6 наочищаемую поверхность А, вызывая...

Номер патента: 120220

Опубликовано: 01.01.1959

Автор: Бачило

МПК: B01D 45/16, F22B 37/32

Метки: внутрибарабанный, пара, сепаратор, центробежный

...поперечный разрез барабана котла с расположенным в нем сепаратором.В верхней половице барабана укреплен металлический лист 1 и гасительное устройство 2, выполненное цз гнутых уголков, между которыми предусмотрены зазоры, Пароводяная смесь из экранных труб котла входит в баоабан, где криволинейным коцфузором, образованным листом и внутренней поверхностью барабана, направляется в верхнюю половицу барабана. Смесь при этом получает скорость, обеспечивающую осаждение влаги на стенку барабана. Пройдя узкое сечение коцфузора, отсепарированная влага через зазоры между уголками гаси- тельного устройства попадает на лист 3 и далее через слцвные окна этого листа поступает в водяное пространство барабана, а из него в во.Ь. 120220 доспускцыс трубы...
