B25B 33/00 — Ручные инструменты, не отнесенные к какой-либо другой группе данного подкласса

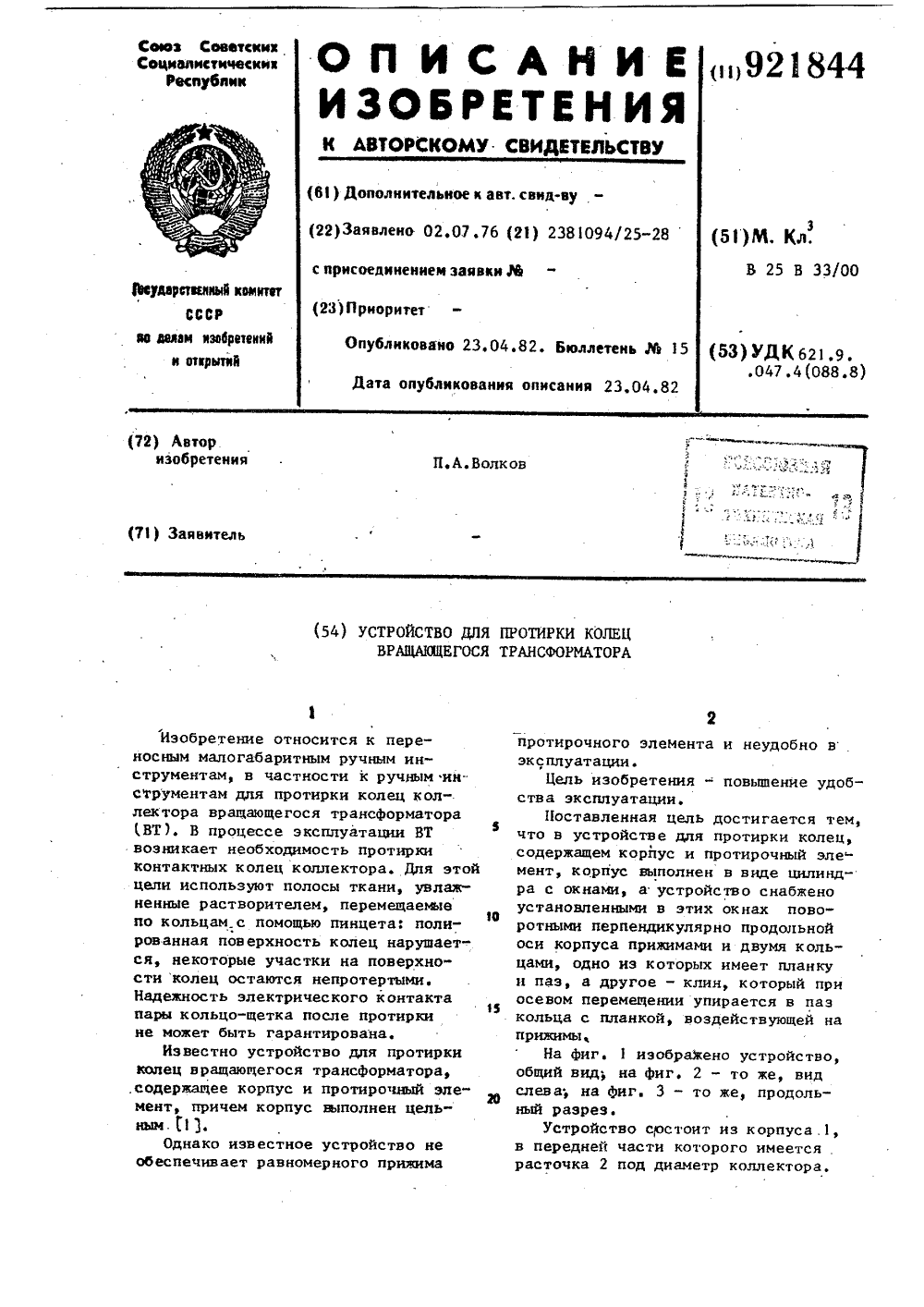

Номер патента: 921844

Опубликовано: 23.04.1982

Автор: Волков

МПК: B25B 33/00

Метки: вращающегося, колец, протирки, трансформатора

...устройствона коллектор ВТ и начать протиркуколец, необходимо подготовить устройство к установке, те. вложить в него протирочный элемент. Для этогопоступательным перемещением кольцавтулки 9 вдоль корпуса устройства,клином 10 разворачивается кольцо7, на котором. укреплена, планка 8.Последняя надавливая на хвостовыечасти прижимов 4, поворачивает при- Зфподнимает) эти прижимы на оси 6,освобождая тем самым внутреннкю цилиндрическую полость устройства отрабочих концов прижимов 4.Затем во внутреннюю полость уст 46ройства вкладываем протирочный элемент 5 из ткани, смачиваем ее растворителем,опуская ресточенную частьустройства с салфеткой в резервуарс растворителем.После этого устройство устанавливается на коллекторе ВТ, с которогопредварительно...

Номер патента: 1609640

Опубликовано: 30.11.1990

Автор: Цветков

МПК: B25B 33/00

Метки: гаек, контровки

...и 6 для прогиба, юбкигайки, Фиксатор 7, корпус 8, в ко" тором размещены силовые цилиндры 9 и 10 и выполнены впускное 11 и выпускное 12 отверстия.Устройство для контровки гаек работает следующим образом.Устройство подвижными губками 2 и 3 захватов 1 накидывают на гайку 13 до половины. Путем поворота подвижных губок 2 и 3 Фиксируют Фикса-. тор 7 в пазу болта 14, Затем под" вижные губки 2 и 3 досылают до упора. При подаче под давлением рабочей жидкости через впускное отверстие 11 в цилиндры 9 и 10 их поршни 15 и 16 начинают перемещаться, сжимая захваты 1 и 4, При достижении губками 2 и 3 граней гайки происходит их захват с определенной силой зажима, превышаю" щей вертикальную силу, возникающую в результате воздействия губок 5 и 6 захватов...

Номер патента: 1646835

Опубликовано: 07.05.1991

Автор: Пышкин

МПК: B25B 33/00

Метки: изоляторах, монтажа, проводов, штыревых

...т по периметру желобок (не показан), стройство работает следующим обрао.Б 2 п 1 1 646835 А 1(57) Изобретение относится к ручному инструменту и может быть использовано при монтажных работах в электротехнике, Цель изобретения - повышение производительности. Для этого в устройстве, содержащем стержень 1 и вилку 4 с захватами 5, последняя шарнирно закреплена на стержне 1, на свободном конце которого установлен ролик 3, Захваты 5 надевают на провод, и при повороте стержня 1 ролик 3 деформирует свободный конец зажима, что позволяет накинуть его захват на провод. 2 ил. На штыревой изолятор 7 с противопо. ложной стороны от выложенного провода 8 устанавливают зажим (не показан), Его захват 9 надевают на провод 8. Затем устанавливают захваты 5 на...
