B21D 3/02 — валками

Номер патента: 307832

Опубликовано: 01.01.1971

Авторы: Петрущанский, Шаров

МПК: B21D 3/02

Метки: amp, е-ш, мо7гкл, озная-нгьз, оо, правки

...кассетах 11, смонтированных на нсподвцкной траверсе 12, а другой ряд роликов - в кассетах 13, установленных на подвижной траверсе 14, Обжимцые ролики распо- ЗО ложецы один против другого, при этом роликиодного ряда подпружинены, причем сила прижима регулируется винтами 15 с учетом возрастания на каждой последующей паре роликов. Правильные ролики расположены в шахматном порядке. Шарнир 16 подвижной траверсы с помощью винтов 17 позволяет разводить и устанавливать ряды роликов на требуемый угол ср для обеспечения процесса правки пластин. На неподвижной траверсе 12 под опорной плоскостью кассеты установлены сменные клиновые плиты 18 (шаблоны) для получения требуемого наклона роликов, соответствующего профилю обрабатываемой пластины. Ролики 9...

Номер патента: 308790

Опубликовано: 01.01.1971

Авторы: Варава, Семененко

МПК: B21D 3/02

Метки: изделий-профилей, правки

...10. равки нии и схема п едлаг уса 2 правановлены корвалков 4 и н иб,янущие валки одвигателя 7 получерез 3 ча На фиг. 1, 2 представлеого устройства.На общей станине 1 уст3 приводных тянущихяющая 5 правильной клетВходные и выходные тют вращение от электр Рабочая правильная клеть 6 представляет собой ползун, совершающий возвратно-поступательные движения в направляющей 5 и несущей корпуса 11 и 12, в которых установлены опоры валов роликов 13. Корпуса 11 и 12 с целью изменения шагароликовых пар выполнены с возможностью перемещения в пазах по направляющим 14 и крепятся в заданном положении болтами 15. Клеть б совершает колебания от кривошипно-шатунного механизма 16. Вращение кривошипа осуществляется от электродвигателя через редуктор....

Номер патента: 310710

Опубликовано: 01.01.1971

Авторы: Жадан, Кисленко, Лозовой, Никульченко, Соколов, Тарасенко, Шульга

МПК: B21D 3/02

Метки: 310710

...опорами закреплен на поворотном корпусе 2, который может поворачиваться относительно оси 3. Корпус фиксируется в нужном положении фиксаторами (винтами) 4. Валок 6 с подшипниковыми опорами закреплен на двуплечем рычаге 6. Рычаг 6 винтом 7 от рычага 8 и пневмоцилиндра 5 9 может поворачиваться относительно оси 10.Рычаг б с осью 10 закреплен на станине 11 посредством подшипниковых опор 12. Валки 1 и 5 приводятся во вращение приводом 13, снабженным уравнительными муфтами 14. Склиз 16 10 находится над валками.Шибер 16, установленный между валками,связан с механизмом перемещения шибера по вертикали (на чертеже не показан). Выше оси 10 через поворотный рычаг 6 проходит ограни читель поворота (винт) 17, ограничивающийугол поворота рычага 6 в...

Номер патента: 316220

Опубликовано: 01.01.1971

Авторы: Иностраииа, Иностранец, Юзинор

МПК: B21D 3/02

Метки: правильная

...подающим воздух в углубления профилей валков, а валки установлены так, что выступающие части профиля одного валка входят в углубления профиля соседнего валка.На фиг, 1 схематично показана предлагаемая машина в двух проекциях; на фиг. 2 - правильные валки в разрезе,Машина содержит правильные гладкие 1 и профилированные 2 валки, установленные в опорах 3 и 4, при этом последние связаны с приводом 5, сообщающим валкам равномерное вращение в одинаковом направлении. Правильные валки с целью охла полнены полыъти, и в пх полости и ра 6 подается охлаждающая среда го, правильная машина содержит5 щее устройство 7 и расположенны ками 2 воздухопровод 8, по котор ся охладающий воздух, Пульт 9 следить и управлять работой прав шины. Валки 2...

Номер патента: 317453

Опубликовано: 01.01.1971

Авторы: Гуськов, Корнаев

МПК: B21D 3/02

Метки: калибровки, обечаек

...способе обеспечивается возможность калибровки тонкостенных обечаек и получение изделий с точными геометрическими размерами при отношении толщины стенки обечайки к диаметру ее 0,005.Применение колец увеличивает в очаге деформации зону контакта с инструментом, а следовательно, увеличивается зона, охваченная пластической деформацией.Способ поясняется чертежом.Калибруемую обечайку 1 после сварки стыка устанавливают между кольцами большего диаметра 2 и меньшего диаметра 3 и обкатывают совместно с ними между вращающимися валками 4. При этом кольца установленэксцентрично между верхним прижимным 1нижними опорными валками. Жесткость колец больше жесткости обечайки.Для установки обечайки верхний валок приподнимается над одной опорой и...

Номер патента: 329932

Опубликовано: 01.01.1972

Авторы: Кобленц, Маскилейсон, Москалев, Рогов

МПК: B21C 47/22, B21D 3/02

Метки: правильно-размоточная

...линейки 8 закреплены на станине и установлены между откидными роликами 9, смонтированными в корпусе 10, поворачиваемом вокруг оси, закрепленной на станине.На корпусе откидныхупоры 11, выполненнье нроликов и входящими влинейки 6. Поворот корися от гпдроцилпндра 12.Машина работает следующим образом, Зажим 1, висящий на цепи 2 поворотного хобота 3 механизма заправки свободного329932 3конца трубы 4, закрепляют на этом конце.При повороте хобота 3 прц помощи привода механизма заправки трубы хобот тянет за собой трубу, которая огибает неподвикную направляющую линейку б и заводится в калибры роликов 7. При этом корпус 10 находится в отведенном положении и пропускает заводимый конец трубы.По окончании хода хоботаприводится в движение...

Номер патента: 336061

Опубликовано: 01.01.1972

Авторы: Башлаев, Давыдушкин, Неретин, Триета

МПК: B21D 3/02

Метки: правки, проката, профильного

...предусмотрены пазы. В пазах корпуса помещаются обоймы нижних 3 и верхних 4 кассет, служащие опорами для валов с калибровочными открытыми б и закрытыми б роликами. 30 Валы в кассетах смонтированы на подшипни 2ках качения. Обоймы нижних кассет 3 установлены неподвижно на корпусе рабочей клети, обоймы верхних кассет 4 подпружинены и регулируются винтовыми прижимами 7. В устройстве предусмотрена осевая регулировка верхних и нижних роликов. Для улучшения направления подачи профиля в ролики с закрытыми калибрами на корпусе рабочей клети 2 установлены кронштейны с поддерживающими роликами 8 (фиг. 2).Привод устройства установлен на общей раме 1 и состоит из электродвигателя 9, упругой муфты 10, редукторов 11, цепных муфт 12 и карданных валов...

Номер патента: 342710

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Нефт

МПК: B21D 3/02

Метки: изогнутых, калибровки, правки, радиусу, цилиндрических

...части опорного ролика по профило повторяют контур двойника в пределах по.ловпны поперечного сечения. Устройство также содержит два рабочих обкатных нажим пых ролика 4 (см. фиг. 2), перемещающихсяпо направлению 5 станины в противоположных направлениях от своего начального положения, Оба ролика имеют один привод, состоящий из электродвигателя с редукто ром 6 и двух цилиндрических шестерен 7, посаженных на одном валу. Одна из них является приводной и вращается вместе с валом, а вторая неподвижно закреплена на станине устройства. Шестерни О, находящиеся 15 на осях рабочих роликов, вращаются от приводной шестерни, обкатывая неподвижную.Перемещение ролика по направляющей осуществляется парой катков 9, упирающихся в беговую дорожку...

Номер патента: 342711

Опубликовано: 01.01.1972

Авторы: Копаев, Крылов, Морозов, Нзобретелн, Попов, Сахаров, Сломим

МПК: B21D 3/02

Метки: многороликовая, сортоправильная

...венец - на направляющей клети. На фнг. 1 -- представлена предлагаемаямашина, общий вид; па фиг. 2 - поперечный разрез по роликовой клети и механизму поворота.Машина содержит общую станину 1 с десятью паправляющими круговыми пазами 2, выполненными в вертикальных щеках станины, и пять правильных обойм 3, которые могут перемещаться,в круговых пазах вокруг осн кручения выправляемого изделия. В каждой клети имеется подушка 4, передвигаемая О винтом 5, вращающимся в гайке б на крышке 7 клети. Винты приводятся через червячные редукторы 8 от маховичков 9. В расточках подушек на подшипниках качения 10 и 11 установлены валы 12 с рабочими калибро ваннычи,роликамп 1 З. Все валы приводятсяот общей шестеренной клети (на чертеже не...

Номер патента: 354924

Опубликовано: 01.01.1972

Авторы: Государственный, Проектный

МПК: B21D 3/02

Метки: обечаек, правки

...ПРАВКИ ОБЕЧАЕК П р ед м ет изобретения Изобретение относится к области обработки металлов давлением, в частности, к правке обечаек на валковой листогибочной машине.Известен способ правки обечаек, имеющих по контуру различную исходную кривизну. Он заключается в том, что для изгиба отдельных участков обечайки используют подкладки между листом и боковым валком. Однако этот способ является малопроизводительным.Цель изобретения - повышение производительности процесса правки обечаек,Предлагаемый способ отличается от известного тем, что изгиб обечаек в машине производят с постоянным по всему периметру радиусом, меньшим минимального радиуса исходной кривизны.Способ осуществляется следующим образом, Обечайку, имеющую по контуру различную...

Номер патента: 356074

Опубликовано: 01.01.1972

Авторы: Васионис, Вильнюсский, Всесоюзный, Коссович, Куколев, Пранук, Шкурин, Юркша

МПК: B21D 3/02, B21K 5/02

Метки: библиотег, горячей, правки, процессе, сверлвсесоюзнаяйат§вт1«0тсgt, станок, шнссйа1

...5 горячей обрабопки сверл состоят из станины со амонтированными на ней обоймами, в которых,на поворотных рычагах размещены правильные валки.Предлагаемый станок обеспечивает само- Ю центрирование валков относительно оси устройства, для чего поворотные рычаги попарно соединены тягами, образующими два взаимосвязанных шарнирных параллелограмма, при этом рычаги имеют возможность 15 установки по регулируемым упорам. а фиг. 1 показана принципиа ческая схема станка; на фиг низма ,правки рабочей части 3 - схема механицизма правки сверла. еханизмы станка смонт 1, на которой установл а правки, состоящий из я 2 и верхней крьршки я кола,икали 4. Междкой установлены в,под и 7, в которых смонтир,жнем основании 2 установлены такотные рычаги 28, 24 и...

Номер патента: 390855

Опубликовано: 01.01.1973

Авторы: Вител, Сазонкин

МПК: B21D 3/02

Метки: косовалковая, правильная

...в верхней траверсе, прикреплен верхний25 валок 15 и вмонтирован амортизатор 16 в виде комплекта тарельчатых пружин. На нижней траверсе расположен поворотный корпус17 с закрепленным на нсм нижним валком 18.Механизм регулировки верхнего валка по30 углу состоит из зубчатого сектора 19, закреп 3ленного на ползуне, зубчатой рейки 20, приводного винта 21 и маховика 22.Машина работает следующим образом, Вращение на валки передается от электродвигателей через редукторы и карданные валы (на чертеже не показаны). Во время правки изделие пропускается между валками 15 и И, расстояние между которыми в зависимости от диаметра и других факторов устанавливается определенной величины. Установка и регулировка межвалкового расстояния обеспечивается...

Номер патента: 396144

Опубликовано: 01.01.1973

Авторы: Андреев, Котенжи

МПК: B21D 3/02

Метки: правки, труб

...трубы - схе дефор сположения по предлаа процесса мации при существляС этОЙ цельюции каждой послноснтельно той ядущсй клетп на авки количество валкоДлина рабочих обеспечить дефо трубы с перекрыт ез несколько (н оложенных по о т поворачиватьс 1Изобретение относится к технологии правки труб большого диаметра (порядка 530 - 1620 лтм) в многоклетьевых косовалковых правильных станах.Известен способ правки труб наружной оокаткой при пропускании трубы через ряд последовательно установленных клетей с группой косорасположенных валков с гиперболоидным профилем, имеющих возможность радиальной и угловой настройки,Для повышения качества правки и обеспечения равномерной деформации трубы как по периметру, так и по ее длине по предлагаемому способу...

Номер патента: 399267

Опубликовано: 01.01.1973

МПК: B21D 3/02

Метки: shooeptoo, бфонд

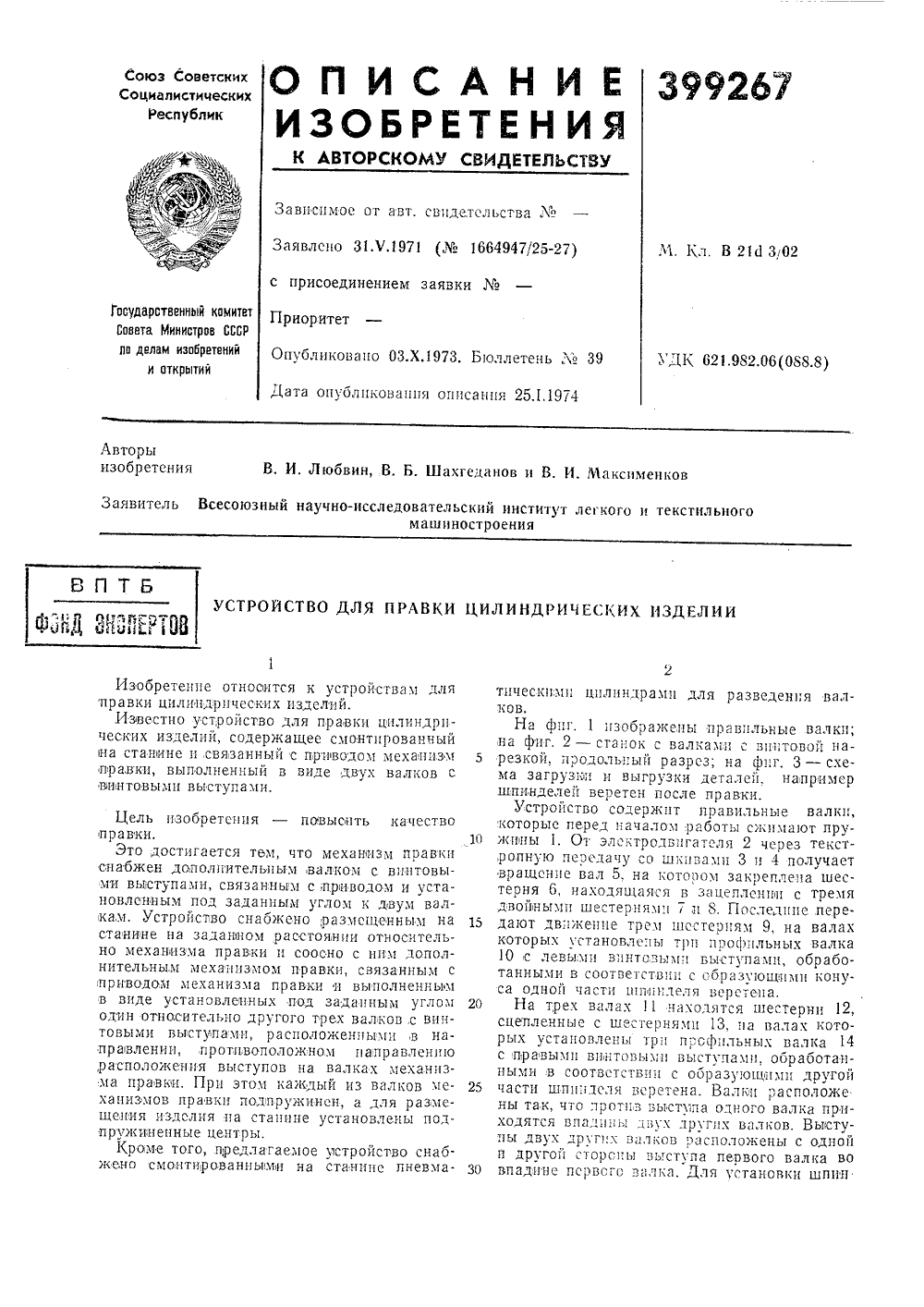

...выступахц, обработанными в соответствии с образующими конуса одной части ьцпццделя веретена.На трех валях 11 находятся шестерни 12, сцепленные с шестернями 13, ца валах которых установлены трц профильных валка 14 с правыми визитов.ми вьступамц, ооработацными в соответствии с образующими другой части шпц:деля веретена. Вальц расположе ны так, что против гыступа одного валка приходятся впалПы двух дргцх валков. Выступы двух друггх валков расположены с одной и другой стороны вь.ступа первого валка во впадине первого валяя. Для установки шппе3делей веретен имеются полуцентры 15, которые подпруиинены и сжаты пружина,ми 1 б. Валки разводят пневмоцилиндры 17 и 18.После того, как шпиндель веретена попадает на полуцентры станка для обработки,...

Номер патента: 399268

Опубликовано: 01.01.1973

Авторы: Баринов, Григорьев, Тихонов, Черемина

МПК: B21D 3/02

Метки: вальцы, конусные, правильные

...скребки 10 отделяют ее от вальца и деталь попадает на разгрузочный лоток 8.Ширина щели 5 в рабочей зоне вальцов определяется толщиной обрабатываемых деталей,алков 10 беспе- обрацы, осц которых м друт к другу ющими конусовотличающееся я возможности дый из валков усности, обеспеоложение обрацльцые коцусцые валь ожецы под тупым угло овацпем между образу утла в зоне загрузки, о, с целью обеспеченц плоских деталей, каж ен с тупым углом коц им параллельное расп валков в рабочей зоне распол с образ острого тем, чт правки выполи чивающ зующих Изобретецие относится к обработке металлов давлением и может быть использовано при поавке деталей.Известны правильные конусные вальцы, оси которых расположены под тупым углом друг 5 к другу с образованием...

Номер патента: 361830

Опубликовано: 01.01.1973

Авторы: Авторы, Копаев, Крылов, Морозов, Нистратов, Попов, Сломим

МПК: B21D 3/02

Метки: обойма, правки, профилей, прямоугольнб1х, роликовая

...отверстие, в котором размещена 25 направляющая часть оси вращения другого ролика, расположенного по отношению к первому под углом 90. Все оси крепятся в подушках б - 9, которые могут перемещаться во взаимно-перпендикулярных направляющих 30 Известна роликоваяправки прямоугольныхщая корпус с закрепленными роликами, образую корпуса 10. В корпусе 10 смонтированы шестерни-гайки 11 - 14, в которых размещаются нажимные винты 15 - 18. Каждая пара противолежащих один другому нажимных винтов связана между собой коничсскими зубчатыми колесами 19 и 20.Обойма настраивается на определенный размер обрабатываемого профиля следующим образом,При вращении шестерни-гайки 11 нажимной винт 18 перемещает подушку б и ось с закрепленным на ней роликом 1...

Номер патента: 365193

Опубликовано: 01.01.1973

Авторы: Лейбин, Талов

МПК: B21D 3/02, B21F 1/02, H01R 43/16 ...

Метки: бньлистенл

...и качество правки улучшается. Устройство для правки а радиодеталей, содержащее неподвижном основании в 1 бан, состоящий пз трех транспортирующей н двух цых, а также снабженныи хацизмом прижимной сскто спальных выводов установленные ца ащающийся бара- секций - средней крайних правильрегулирующим мер для поджима вь 5 Изобретение относится к области обработки металлов давлением и касается устройства для правки аксиальных выводов радиодеталей.Известно устройство для правки аксиаль ных выводов радиодеталей, содержащее установленные на неподвижном основании вращающийся барабан, состоящий из трех секций - средней транспортирующей и двух крайних правильных, а также снабженных ре гулирующим механизмом прижимной сектор для поджима вывода к...

Номер патента: 373056

Опубликовано: 01.01.1973

Авторы: Копаев, Крылов, Левитан, Сахаров, Слоним

МПК: B21D 3/02

Метки: аиьсоюанаяе11ш4ехп, библио, ггн

...вращения оппозитных роликов (фиг. 2) в каждой обойме предусмотрены,нажимные винты 1 б, гайки 17 и червячные редукторы 18.1 о При помощи аналогичных механизмов предусмотрено перемещение трех вертикальных и трех горизонтальных роликов. Поворот обойм осуществляется с помощью червячных секторов 19 и установленных в корпусе стантины 15 червяков 20. Для облегчения поворота .на валах червяков 20 установлены редукторы 21 с маховичками 22.Машина работает следующим образом, Оппозитные ролики б поворотных обойм 4 при 20 помощи червячных редукторов 18 и нажимныхвинтов 1 б устанавливаются так, что между ними образуется зазор, соответствующий толщине выправляемого профиля. Затем все пять поворотных обойм посредством червячных ре дукторов 21,...

Номер патента: 416126

Опубликовано: 25.02.1974

МПК: B21D 1/02, B21D 3/02

Метки: 416126

...содержащая установленные на станине в шахматном порядке нижние и верхниеправильные ролики. Однако известная многороликовая сортоправильная машина имеетбольшие контакгные напряжения.Цель изобретения - уменьшение контактных напряжений и улучшение качества правки.Для этого верхние пполнены с диаметром,нияпих правильных ропопарно между вертикароликов.На чертеже представлена мпогороликоваясортоправилыная машина,Роликоправилыная машина содержит нижние правильные ролики 1 - 4 с переменным(регулируемым или нерегулируемым) шагоммежду ними, уменьшающимся по направлениюк последнему ролику 4 (1,) 1 г) 1 з), при этомправильные ролики 5 - 8 верхнего ряда выполиены спаренными, т. е. между вертикальными осями двух смежных роликов 1 и 2, 2 и 3, 3 и 4...

Номер патента: 422496

Опубликовано: 05.04.1974

Авторы: Бугай, Коровицкий

МПК: B21D 1/02, B21D 3/02

Метки: машин, осевой, регулировки, роликов, роликоправильных

...гиль ролик, и меха пенный в виде ым выступом,предусмотренн гильзы, о т ю повышения чности узлов, Изобретение относит топравильных машин. Известно устройство ки роликов роликопра жащее установленную торой жестко закрепл фиксации гильзы, вып гайки и гайки с кольц щим в кольцевой паз наружной поверхности Цель предлагаемого ние точности регулиродля осе вил ьных на валу ен роли олненный евым вь преду гильзы. устройст вки и долов.Для этого оно снабжено расположенной на валу контактирующей своими торцовыми поверхостями с гильзой и с контргайкой дополнительной гайкой с резьбой на наружной поверхности, а гайка с кольцевым выступом, входящим в кольцевой паз гильзы, установлена на дополнительной гайке.На чертеже изображено предлагаемое...

Номер патента: 425693

Опубликовано: 30.04.1974

Автор: Семененко

МПК: B21D 3/02, B21D 3/14

Метки: правки, профилей, цилиндрических

...качания изгибающего роликового кал 1 ибра 1 и переменном,в процессе,пра 1 вки межопорном расстоянии 1 (расстояние между опоеными роликами - калибраии 2). Вььпрямляемый профиль 3:перемещается тянущими роликами 4.Процеос лравки заключается в следующем.Правку очередного участника профиля начинают при мажс 1 ималвном межопорноот расстоянии и ведут при непрерывно уменьшающемся до минимальной величины межопорном расстоянии. После выхода на минимальное межопорное расстояние правну осущеспвляют с непрерывно увеличивающимся до максимальной величины межопорным расстоянием. Затем цикл повторяют и вьепрямляют следующий участочек профиля.Скорость перемещения профиля выбирают из расчета ооработки каждого выпрямляемого учасгка достаточно большим...

Номер патента: 450619

Опубликовано: 25.11.1974

Авторы: Карасевич, Семененко, Туманов

МПК: B21D 3/02

Метки: правки

...ергается многократно е роени лен- обеспечить и концов тр рх, ико дя чер е подв 1 О изде копеременномуных качаний ко ем эксцен х валаэтом изд риводнь При ивной динтенругости,х искрив лие подвергает еформа ваюае пределом уп нение местн еспе устра я крив крайни аются лений, счет т тся затики макизна устран е рабочие р с задаюшиь онцева о, что о облик симальню шими. и иыд редм ет изо тенияий, содерУстройство для правки жашее совершаюцую колеия от приво-Изобретение относится к обработке млов давлением,Известно устройство для правки УФ,Это достигается тем, что предлагаемое устройство снабжено дополнительнымипарами роликов, установленными на клети,При этом все верхние и нижние правильныеролики расположены соответственно по дугам и каждый из...

Номер патента: 452391

Опубликовано: 05.12.1974

Автор: Семененко

МПК: B21D 3/02

Метки: правки, трубы

...в косорасположенных установленных в стационарной ст Раствор правильных валков и уго клона к оси правки плавно регули ожет пр валках,анине. лих н ру ются. Изобретение относится к области обработки металлов давлением,Известен способ правки трубы путемобкатки ее на оправке роликами.Основной недостаток известного способа заключается в том, что он не обеспечивает правку труб с как угодно малойтолщиной стенки.По предлагаемому способу одновременно с обкаткой трубу подвергают знакопеременному сплющиванию, а обкатку производят на оправке с диаметром, меньшимвнутреннего диаметра трубы на величинумаксимального упругого сплющивания трубы. Это обеспечивает правку труб с малойтолщиной стены,Способ поясняется чертежом.Способ заключается в...

Номер патента: 453215

Опубликовано: 15.12.1974

Автор: Фейгин

МПК: B21D 3/02

Метки: правки, пруткового

...элемент выполнен в виде калибра, состоящего из двух роликов, закрепленных на осях, которые смонтированы на буксах, установленных на подшипниках. Ролики выполнены с несколькими фасонными рабочими канавками для прутков,бра Во вращающемся оарабане 1 выполнены пять сквозных отверстий, в которых помещены прямоугольные буксы 2. В круглых отверстиях буксы на подшипниках качения 3 и 4 расположена направляющая втулка 5, в которой на осях 6 и 7 установлены ролики 8 и 9. Регулирование положеция роликов в радиальном направлении осуществляется фиксаторами 1 О и 11. Рабочая поверхность роликов выполняется по сечению вьшравляемого прутка (на фиг. 2 показаны шестигранники),При работе устройства два прутка проходят сквозь все пять направляющих...

Номер патента: 453216

Опубликовано: 15.12.1974

Авторы: Изобретени, Клейнбуг, Кудр, Левитан, Маскилейсон

МПК: B21D 3/02

Метки: полировки, правки, прутков

...содержит станину с установленным на ней редуктором 1, на выходных валах которого смонтированы стационарные полировальные диски 2. Соответствующие им оппозитные диски 3 установлены на валах специальных суппортов 4 и имеют возможность перемещения в радиальном направлении относительно обрабатываемого изделия 5. Диски приводятся от электродвигателя 6. Правка осуществляется фильерами 7,Для ограничения усилия зажатия дисками обрабатываемого изделия в суппортах предусмотрены пружины 8 (фиг. 2). В вертикальной плоскости изделие удерживается регулируемыми механизмом 9 направляющими линейками 10.Машина работает следующим образом.Изделие 5 подается во вращающиеся диски 2, 3, захватывается ими и проталкивается через группу правильных...

Номер патента: 455771

Опубликовано: 05.01.1975

Авторы: Белков, Навроцкий

МПК: B21D 3/02

Метки: правки, проволоки, пруткового

...валки, установленные в опорах; одна из которых, расположенная со стороны захода проволоки, представляет собой 1 подвижные в радиальном направлении четыре сектора.На фиг. 1 изображено предларойство, общий вид; на фиг. 2 - вке А на фиг. 1,Устройство содержит рамку, состоящую из шкива 1 с опорной цапфой и кольца 2, соединенных между собой цилиндрической оболочкой 3 с окнами, опору 4 и четыре опорных сектора 5, закрепленных винтами 6, правиль ные диски 7, четыре валика 8, подающие и притормаживающие ролики 9 и 10. Устройство работает следующим образом.Протягиваемая с помощью подающих роликов проволока изгибается обкатывающими ее дисками и, получая затухающие знакопеременные изгибные пластические деформации во всех плоскостях,...

Номер патента: 457511

Опубликовано: 25.01.1975

Автор: Саенко

МПК: B21D 3/02

Метки: правильной, проводка

...шума,Однако такаснижение шумнорм и не предправке.Цель изобрность узлов.Предлагаемаустройство дляв виде располотрично гильзес источникомзе выполнен ркольцевой пол(61) Зависимое от авт (22) Заявлено 21.05.73с присоединением (32) Приоритет Опубликовано 25.01.75 Дата опубликования водяные сопла 7, имеющие узкую конусную щель 8, направленную внутрь полости гильзы.При правке проката 9 вода под давлением подается в кольцевые полости сопл 7 и, вырываясь из конусной щели 8, образует сплошную конусную струю, направленную внутрь полости гильзы 2. Заполняя полость гильзы, вода через отверстия 6 поступает в кольцевую полость 5, закрытую с торцов втулками 3, заполняет ее и выливается в сливную магистраль по патрубку корпуса 1.Прокат, проходящий...

Номер патента: 460092

Опубликовано: 15.02.1975

Авторы: Гопайца, Карасевич, Семененко

МПК: B21D 3/02

Метки: полых, правки, тонкостенных

...5. 30 Оба элемента корпуса соединены болтами 6, пропущенными через овальные отверстия выступа 7 нерегулируемой части корпуса. Выполнение отверстий для болтов овальными создает шарьвир в соединен ги элементов корпуса.Этот шарнир позволяет изменить угол а наклона элементов корпуса один относительно другого. Оба элемента корпуса выполнены с вылетами 8 и 9. В вылете 9 выполнено резьбовое отверстие, в котором установлен болт 10. В исходном положении угол а=О,оба элемента корпуса прижаты один к другому пружинами 11, закрепленными винтами 12, Выступ 7 выполнен с резьбовым отверстием а, в котором установлена тяга 13,Рабочие элементы корпуса несут также напра,вляющие ролики 14.Устройство работает следующим образом.Перед правкой устройство...

Номер патента: 471919

Опубликовано: 30.05.1975

Авторы: Блюмкин, Гурин, Корнеев

МПК: B21D 3/02

Метки: арматуры, правки

...от положения оси бухты относительно первого правильного механизма,1. Устройство для правки арматуры, содерЗО жащее установленные иа раме вертикальныи Изобретение относится к устройствам для правки изделий из арматурной стали.Известно устройство для правки арматуры, содержащее установленные на раме вертикальный и горизонтальный правильные механизмы с регулируемыми роликами.Однако известное устройство характеризуется низкой производительностью из-за необходимости изменения положения всех правильных роликов при переходе на различные диаметры арматуры, что занимает значительную часть рабочего времени. Результатом настройки является совпадение в горизонтальной и вертикальной плоскостях оси выправляемой арматуры данного диаметра.С целью...

Номер патента: 477761

Опубликовано: 25.07.1975

Авторы: Кныш, Прийма

МПК: B21D 3/02

Метки: проволоки, рихтовки

...в виде угольника, например, привинченного к станине,Устройство работает следующим образом, При включении привода 22 автомата р 0формовочный орган 17, вращаясь по часовой стрелке, наматывает на себя проволоку, При этом проволока, разматываясь свертушки 23 и огибая верхний ролик 19,изгибается, за счет чего образуется предварительное натяжение и рихтовка проволокипо пути перемещения к обводному ролику16, где она вторично изгибается по дуге,равной радиусу впадины профильной канавки15 обводного ролика 16. 30Формовочный орган 20 снабжен отрез-ным, захватным и сбрасывающим устройствами.Далее проволока, перемешаясь междупрофильными роликами 3, рихтуется за счет 35усилия распорной пружины 8 и плеча, создаваемого шарнирной плитой...
