B06B — Получение или передача механических колебаний вообще

Номер патента: 203338

Опубликовано: 01.01.1967

Авторы: Зайцев, Холопов

МПК: B06B 3/04, B23K 20/10

Метки: сварочная, ультразвуковая

...отличающаяся тем, что, срасширения диапазона форм деталей,жащих сварке, и улучшения качества свсоединений, поперечные волноводы выпв виде тонких длинных стержней.2. Машина по п. 1, отличающаясячто, с целью упрощения конструкции, оконцов активно резонирующего волновокреплен в корпусе машины ниже горизоной оси конденсатора. дин из да за- нтальИзвестны ультразвуковые сварочные машины с продольно-поперечной системой волноводов, в которых акустический узел закреплен неподвижно, а осевое усилие создается с помощью пневматического устройства.В таких машинах сварка происходит между массивной плоской опорой и активно резостержнем, закрепленным в неподвижном акустическом узле выше горизонтальной оси концентратора, что дает возможность...

Номер патента: 203443

Опубликовано: 01.01.1967

Авторы: Пестов, Сысолин, Тупальска

МПК: B06B 1/02, B23K 28/02

Метки: 203443

...при движении стержня 1 будет иметь место постоянный акустический контакт между подвижным стержнем 1 и волноводом 2. Предм изобретения оиство для вВ подвижн их в сварочну продольных к щий подвиж Уст лебан ввода новод жима Известны устройства для возбуждения изгибных колебаний в подвижном стержне, например, при вводе их в сварочную ванну, содержащие волновод продольных колебаний и пружинный прижим, поджимающий подвижный стержень к рабочему торцу волновода, Эти устройства не обеспечивают надежного акустического контакта между волноводом и подвижным стержнем, Описываемое устройство лишено этого недостатка благодаря тому, что прижим выполнен в виде надетого на волновод стакана с отверстием для подвижного стержня, причем частота собственных...

Номер патента: 203448

Опубликовано: 01.01.1967

Авторы: Башарин, Кожевников, Чижиков

МПК: B06B 3/04, B23K 20/10

Метки: сварки, ультразвуковой

...3 и отверстия с целью получения надежного электрического и акусти. ческого контакта обеспечивается винтом 5, стягивающим обе части преобразователя 1 в непосредственной близости от иглы 3, в ме сте, где напряжения достаточно малы. Винт б изолирован от одной из стягиваемых частей преобразователя втулкой б. Обмотка 7, по которой протекает ток возбуждения и подмагничивания, - общая и намотана обычным способом, т. е. с замыканием магнитного потока в магнптопроводе вибратора 8. Устроиство работает следующим образом.Ультразвуковые колебания, создаваемые од новременно в обеих частях пакета вибратора 8, работающих как одно целое, по волноводам передаются в зону сварки через иглу 3. Одновременно для нагрева инструмента от источника питания...

Номер патента: 203534

Опубликовано: 01.01.1967

МПК: B06B 1/08, B28B 1/087

Метки: 203534

...Тираж 530 Ц 1 ИИПИ Комитета изойретеиий и откр Совете Министров Москва Ц"итр, пр. СПодписноепо деламтий ириСССРрова, д. 4 ипотр;и 1 иии ир. Саитиов; дое из этих элементарных полей наводит в обмотке баланса токи, стремящиеся сдвинуть баланс вслед за полем. При покоющемся балансе крутящие моменты от обоих полей равны, и результирующий момент равен нулю, но сто ит только балансу сдвинуться относительно магнитопровода, как равновесие моментов нарушается. Объясняется это тем, что при наличии относительной скорости наводимые в об мотке баланса токи станут разными: у токов, 10 вызываемых прямым полем (направленным в сторону движения баланса), активная составляющая станет больше, а у обратных меньше. Результирующий момент направлен в сторону...

Номер патента: 203991

Опубликовано: 01.01.1967

Авторы: Плотников, Сорокин

МПК: B06B 1/18, F15B 21/12, G01M 7/00 ...

Метки: вибрационный, гидравлический, испытательныйстенд

...Каранова Техред Л. Я. Бриккер Корректоры: Л, В. Наделяеваи Е. Н. Гудзова Заказ 3871/4 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4 Типография, пр. Сапунова, 2 тем, что,.с целью совместного нагружения испытуемого изделия колебательными и ударНыми нагрузками, он снабжен дополнительным .насосом,и вращающимся золотником, связывающим этот насос с силовым гидроцилиндром, а силовой гидроцилиндр состоит из соединенного с пульсатором внутреннего цилиндра, создающего колебательную нагрузку, и связанного с вращающимся золотником наружного цилиндра, в котором внутренний цилиндр под действием жидкости, поступающей от вращающегося золотника, совершает...

Номер патента: 204043

Опубликовано: 01.01.1967

Авторы: Государственный, Гуровиц, Обработки, Проектный, Хаютин, Шничинецкий

МПК: B06B 1/06

Метки: задержки, линий, соединений, ультразвуковых, элементов

...и проектный инсти сплавов и обработки цветных металлов ОСОБ СОЕДИНЕНИЙ ЭЛЕМЕНТОВ УЛЬТРАЗВУКОВЫХ ЛИНИЙ ЗАДЕРЖКИестны способы соедин азвуковых линий задерж сующего слоя из сплава емпературе 140 - 145 С п 5 кг/сл 2, которые обеспе окания порядка 50/, от ия линии задержки ие изготовления. ения элементов ки посредством ин:дий - талий од давлением чивают полосу несущей частоличить полосу пропуо упростить технологию ог ПредметСпособ соединениявых линий задержки,зователя и звукопровсующего слоя из индпературном реииме иотличающийся тем, чполосы пропускания лщения технологии ееульгразвуковой линиислоем аплава иридия сни и сер ебр а 1 - 5% ижиме 130 - 138 С. зобретени пропты,Отличиспособаковой лива индия1 - 5% и ельнои...

Номер патента: 204044

Опубликовано: 01.01.1967

Автор: Хейфец

МПК: B06B 1/08

Метки: магнитострикционный

...костержня, додая в нем Предмет изобреМагнитострикциовозбуждения кругилзвуковых линиях закопровод, постоянньтушку возбужденияполе, отличаюш,ийсширения полосы пэффективности, мажень установлен вмагнитопровода, нака возбуждения. ени нныи преобраз ьных колебан держки, содер ш магнит сме создающую я тем, что, с ропускания и гнитострикцио зазоре подко котором намоИзвестны магнитострикционные преобразователи для линий задержки, содержащие звукопровод, постоянный магнит смещения и катушку возбуждения, создающую магнитное поле,Описываемый преобразователь отличается тем, что магнитострикционный стержень установлен в зазоре подковообразного магнитопровода, на котором намотана обмотка возбуждения. Это позволяет расширить полосу 1 пропускания и...

Номер патента: 204045

Опубликовано: 01.01.1967

Авторы: Борисов, Гинин

МПК: B06B 1/20

Метки: газоструйный, излучатель, стержневой

...с цельювоздухосборниеского стакану полуволн, св придонно ои газос сопло, ре к, отличи мощнос в виде атной цераспол О П И С А Н И Е ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗависимое от авт, свидетельствабликовано 09,Х.1967. Бюллетень21 икования описания 15,Х 11.19 ТЕРЖНЕВОЙ ГАЗОСТРУЙНЫЙ ИЗЛУЧАТЕЛ Известны устроиства предупорных камер в звуковых газоструйных излучателях, позволяющие отделить по направлению поток отработанного воздуха от излучаемого звука.В предложенном излучателе воздухосборник выполнен в виде цилиндрического стакана высотой, кратной целому числу полуволн, со штуцерами, расположенными в придонной части.Такое выполнение позволяет увеличить мощность устройства, так как воздухосборник одновременно является объемным...

Номер патента: 204164

Опубликовано: 01.01.1967

Авторы: Крылова, Прокофьев, Центральный

МПК: B06B 1/04

Метки: валов, возбуждения, вращающихся, изгибных, колебаний, переменных

...колебаний вращающихся валов с закрепленными иа иих ферромагнитными дисками с лопастями, отличающийся тем, что, с целью возбуждения динамических нагрузок на вал, ими 1 ирующих изгибные колебания вала, возникающие иа валу во время работы винта в действительных условиях, у ферромагнитных дисков устанавливают электромагниты и подают в них электрический ток, воздействующий свот.м ма.нитным полем на лопасти дисков во время их вращения. Известны способы возбуждения пе ных изгибных колебаний вращающихся с закрепленными на них ферромагни дисками с лопастями.По предложенному способу у ферром иых дисков устанавливают электромагн подают в них электрический ток, воз вующий своим магнитным полем на л дисков во время их вращения.Это позволяет...

Номер патента: 204379

Опубликовано: 01.01.1967

Авторы: Ленинградский, Смирнов

МПК: B06B 1/08, H04R 15/00

Метки: датчик, магнитострикционный

...стержень средней частью закреплен на конце дополнительного полуволнового резонатора, который укреплен посередине в корпусе датчика, а между корпусом и дополнительным резонатором введена демпфирующая прокладка. Известен магнитострикционный датчик вяз. кости, чувствительный элемент которого, например стержень, закреплен по середине, и в нем возбуждают механические колебания, для чего используется одна половина стержня, а другая погружается в испытуемую среду. Резонатор используют в режиме продольных или крутильных колебаний.Предлагаемый датчик отличается от известного тем, что резонатор крепят к корпусу через промежуточный трубчатый цилиндрический резонатор. Кроме того, для демпфирования колебаний корпуса и дополнительного (промежуточного)...

Номер патента: 204663

Опубликовано: 01.01.1967

Авторы: Ермолов, Королев, Машиностроени, Михайлов, Центральный

МПК: B06B 1/06, G01N 29/24

Метки: головка, искательная, ультразвуковая

...пьезопластины к Предлагаемое устройство отличавестных тем, что демпфер выполимногогранной призмы, на каждой грой закреплена пьезопластина, ителя, например коллекторного,подключающего пьезопластины кцепи на время акустического контапьезопластиной и контролируемыма также тем, что в ней установлемногогранная призма, повернутательно первой на угол, равный полреннего угла многогранника, лежановании.Это отличие увеличивает чувствголовки и исключает пропуск некомых зон. ется от иден в виде рани кото- переключапоочеред опитающей кта между изделием, на вторая я относя- овине внут- щего в осднои смолы го матернаего ультракольцевого ной призмы юй с пьезоость протек- поверхностьконтакта с теже не поотектором 4 мер резины.204663 11 р ед м ет из...

Номер патента: 204876

Опубликовано: 01.01.1967

Авторы: Смирнов, Холопов

МПК: B06B 3/04, B23K 20/10

Метки: сварки, ультразвуковой

...отличающееся тем, что, с целью обеспечения сварки в труднодоступных местах, один из резонирующих стержней выполнен Г-образным.2. Устройство по п. 1, атгичающееся тем, что оба резонирующих стержня выполнены Г-образными.3. Устройство по п. 1, отличающееся тем, что конец активно резонирующего стержня закреплен в торце трансформатора колебаний,Известны устройства для ультразвуковой сварки, содержащие трансформатор колеоаний и активно и пассивно резонирующие стержни.Предложенное устройство обеспечивает возможность сварки в труднодоступных местах. В нем один из резонирующих стержней или оба резонирующих стержня выполнены Г-образными, а конец активно резонирующего стержня закреплен в торце трансформатора 10 колебаний,На фиг, 1 показано...

Номер патента: 206460

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Денисов, Проектный, Федотов

МПК: B01D 33/03, B06B 1/16

Метки: барабанньгх, интенсификации, концентратов, обезвоживания, фильтрах

...вибрационного устройства для обезвоживания концентратов на барабанном фильтре; на фиг, 2 - общий вид барабанного фильтра со сбегающей лентой, снабженного предлагаемым вибрационным устройством.Устройство состоит из полого барабана 1, по всей длине которого устанавливаются диски 2 с определенными зазорами, лимитируемыми прокладочными кольцами 3. Диски могут быть выполнены плоскими или радиально гофрированными. Полый барабан 1 свободно вращается на валу 4 на подшипниках качения 5, Вал 4, в свою очередь, устанавливается в подшипниковых опорах 6 и приводится 30 во вращение ог электродвигателя 7 посредством клиноремепной передачи. На вал 4 олиз подшипниковых опор 6 надеваются распорные втулки д, к которым привариваются два дебаланса 9,...

Номер патента: 206854

Опубликовано: 01.01.1968

Автор: Волков

МПК: B06B 3/04

Метки: акустическое, излучающее, отражающего, типа

...вибратором, для чего оба вибратора подключены к одному генератору.Такое осуществление устройства дает возможность создать акустическое поле в центральной зоне раскрыва, затененной боковой 15 поверхностью вибратора.Сущность устройства поясняется чертежом.Акустическое излучающее устройство состоит из двух плоских вибраторов: основного двустороннего вибратора 1 и дополнительного 20 одностороннего (тыльная сторона заглушена) вибратора 2, помещенного на боковой стороражающих поверхых под углами 9045 к основному не вибратора 1, и звукооностей 3 и 4, расположендруг к другу и под угловвибратору 1.Излучающая поверхновибратора 2 перпендикулосновного вибратора 1.устройства между отражзвукопрозрачным материкопроводящей резиной. сть...

Номер патента: 206926

Опубликовано: 01.01.1968

Авторы: Бриф, Залькинд, Лко, Помелов, Рыжнев

МПК: B06B 1/20

Метки: генератор, пневмоколебаний

Номер патента: 206990

Опубликовано: 01.01.1968

Авторы: Крупский, Смирнов, Холопов

МПК: B06B 3/04, B23K 20/10

Метки: инструмент, сварки, ультразвуковой

...Крупский аявител НСТРУМЕНТ ДЛЯ УЛЬТРАЗВУКОВОЙ СВАРК Ступенчатость обеспечивает дополнительную концентрацгпо ультразвуковой энергии, увеличивает зону подхода к сварной точке. ьтразвуковой его стерж озмож- рсзониым,чертезо брете н и я Пред ме Инструмент для состоящий пз резани рочным наконечник что, с целью расшире можностей, резониру сгупепчатым. ель 1 с вуковые ующем у ником 5,Известен инструмент для улсварки, состоящий из резонирующня со сварочным наконечником.Для расширения технологическихностей в предлагаемом инструментерующий стержень выполнен ступенчатСущность изобретения поясняетсяжом.Магнитострикционный преобразоваттрансформатором 2 передает ультразколебания ступенчатому резон ирстержню со ступенями 3 и 4 и наконеч 2 О 699 О Е-...

Номер патента: 207073

Опубликовано: 01.01.1968

Авторы: Мицкевич, Холопов

МПК: B06B 1/00

Метки: безабразивной, поверхностей, полировки

...установлены обрабатываемые пластины 4.Сжатие поверхностей приводит к сжатию микронеровностей, которые с включением колебаний подвергаются дополнительным (кроме статического) динамическим усилиям, В результате микрон еровн ости колеблющейся поверхности погружаются в полируемую поверхность, и материал полируемой поверхности пластично растекается между микронеровностями обеих поверхностей, Поверхности сближаются, причем полируемая поверхность становится более гладкой и перед окончанием обработки повторяет профиль полирующей поверхности.Чтобы при полировке данным способом исключить адгезию или слипание поверхностей, которое может привести к приварке (холодной сварке) поверхностей, используется полирутощая поверхность высокого класса...

Номер патента: 207496

Опубликовано: 01.01.1968

Авторы: Иванова, Научно, Панов, Пискунов, Сельскохоз

МПК: B06B 1/00

Метки: ультразвуковой

...местоположение которого определяет усилие подачи и направление поступатель ного перемещения проволоки-инструмента.На чертеже показана принципиальная схема предлагаемого способа ультразвуковой обработки.Колебания от магнитострикционного преоб разователя 1 передаются через акустический волновод - концентратор 2 прижатому к нему инструменту - проволоке 3, Указанное прижатие может быть осуществлено, например роликом 4, 30 Сложение скоростей продольных и изгибных колебаний концентратора 2 приводит при прлжатии к нему инсгрумента-проволочки 3 к возникновению осевой силы.Направление (вниз - положение 1, вверх - гголожение Б) этой силы определяется фазой колебаний.Место прижатия инструмента-проволоки 3 определяет направление его...

Номер патента: 207497

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Конструкторско, Космач

МПК: B06B 1/20

Метки: генератор, гидродинамический

...входная из которых (по ходупотока) служит соплом с изменяющимся зтакт колебаниям мембраны сечением. 15Такое выполнение гидродинамического генератора дает возможность повысить надежностьработы и улучшить проходимость через соплообрабатываемой суспензии.Сущность устройства гидродинамического 20генератора поясняется чертежом.Гидродинамический генератор состоит издисковой мембраны 1, закрепленной в центрена держателе 2 мембраны,Жесткое крепление мембраны 1 осуществляется при помощи шайбы 3 и винта 4. Яембрана 1 помещается в корпус, состоягций из входной части 5 и выходной части б. Обе части корпуса образуют полость 7, имеющую форму кольца. С внутренней частью полость 7 сообщается через плоскую кольцевую щель. В эту щель помещается мембрана...

Номер патента: 207498

Опубликовано: 01.01.1968

Авторы: Варламов, Тонконогий, Эннан

МПК: B06B 1/20

Метки: газоструйный, генератор, импульсный, колебаний, ультразвуковых

...с стотой и длительностью его ытия, что позволяет получать ть ультразвуковых импульзительности и частоты следое с сяй зак льнос ой д Импульсн ультра звуко зоструйный чагощийся работы гене нем на лини из ресивера управляемьп сочлененный кон стру ератора Известен импульсный газоструйный генератор ультразвуковых колебаний, содержащийгазоструйное сопло и полый резонатор, в котором для излучения кратковременных ультразвуковых импульсов между соплом и резонатором расположен вращающийся диск,снабженный отверстием, которое при вращении диска периодически открывает доступструе газа в резонатор,Отличие описываемого генератора состоит 10в том, что в нем на линии сжатого воздуха,поступающего из ресивера в сопла, установлен управляемый...

Номер патента: 207499

Опубликовано: 01.01.1968

Авторы: Ерофеев, Ростовское

МПК: B06B 3/00

Метки: 207499

...насадки, сварки и т. д.Отличительной особенностью описываемого способа является то, что полый конус концентратора соединяют с линией задержки путем гальванического осаждения, например, никеля на проволоку, состыкованную с конической формой, покрытой легкоплавким металлом, Уровень электролита в ванне понижают со скоростью вытекания, обеспечивающей плавное изменение сечения соединения по заданному экспоненциальному закону, после чего изготовленный полый конус отделяют от конической формы путем нагрева.Такое осуществление способа дает во ность увеличить время задержки линий малой дисперсии задержанного сигнала лых габаритах линии задержки.Сущность способа поясняется чертежом, В стеклянный стакан 1 вставлен плексигласовый каркас 2, жестко...

Номер патента: 208303

Опубликовано: 01.01.1968

Авторы: Бликов, Оганес

МПК: B06B 1/18, F15B 21/12, G01M 7/04 ...

Метки: вибрационное, гидравлическое

...устройство в разт)ез . На основании 1 смонтирована инерционная масса 2, совершающая возвратно-поступательное перемещение. Возбуждение осуществляетс 51 установлсниым на инерцнонно 11 массе 2 роторным пульсатором 3, который состоит из вращающегося ротора 4, перемещаю цегося статора б и золотника б. Число оборотов последнего определяет частоту возбуждения. Полости золотника б присоединены к цилиндровым парам 7, поршни которых одним концом смонтированы на основании 1, а полости их образованы непосредственно в инерционной массе 2Настройка величины возмущающей силы производится путем изменения производительности роторного пульсатора 3 (псремсще 1 гие статора), задающего амплитуду переме 1 цения инортной массы 2. С ростом частоты возбужде...

Номер патента: 208821

Опубликовано: 01.01.1968

Авторы: Левитан, Струган, Шульгин

МПК: B06B 1/08, C23G 1/02, H01F 41/02 ...

...способ, опробованный намагнитопроводах некоторых приборов, позволил в ряде случаев, значительно повысить 20 класс приборов из-за резкого уменьшения потерь на вихревые токи. При использовании предложенного в описываемом способе раствора были отмечены следующие его достоинства:25 1) по с120 С нвызватьполностьостатки30 ч эжение Описываемый способ относится к производству магнитопроводов для точных электро- элементов (различных датчиков угла, момента, сельсинов, тахогенераторов, малогабаритных двигателей АДП и т, д,). Отдельные пластины магнитопровода изолируются и склеиваются в пакеты, затем клеяные пластины подвергают механической обработке - точению или шлифованию. При этой обработке происходит деформация и наволакивание металла в...

Номер патента: 209090

Опубликовано: 01.01.1968

Авторы: Бакланов, Кочетов

МПК: B06B 1/06

Метки: излучатель, мозаичный, проходного, пьезокерамический, типа, ультразвуковой

...излучатели проходного типа, выполненные в виде стального цилиндра, на котором в определенном порядке расположены преобразователи,Отличительной особенностью описываемого излучателя является то, что в нем стенки цилиндра, выполненные из акустически прозрачного материала, одновременно являются одной из обкладок пьезокерамических преобразователей, а в качестве другой обкладки использован четвертьволновый отражатель, снабженный по образующеи цилиндра радиальными ребрами воздушного охлаждения. Такое выполнение излучателя упрощает его конструкцию и повышает мощность сфокусированных акустических колебаний. На чертеже приведен общии вид излучателя, состоящего из стального цилиндра 1 пьезокерамических преобразователей 2 и от Предмет...

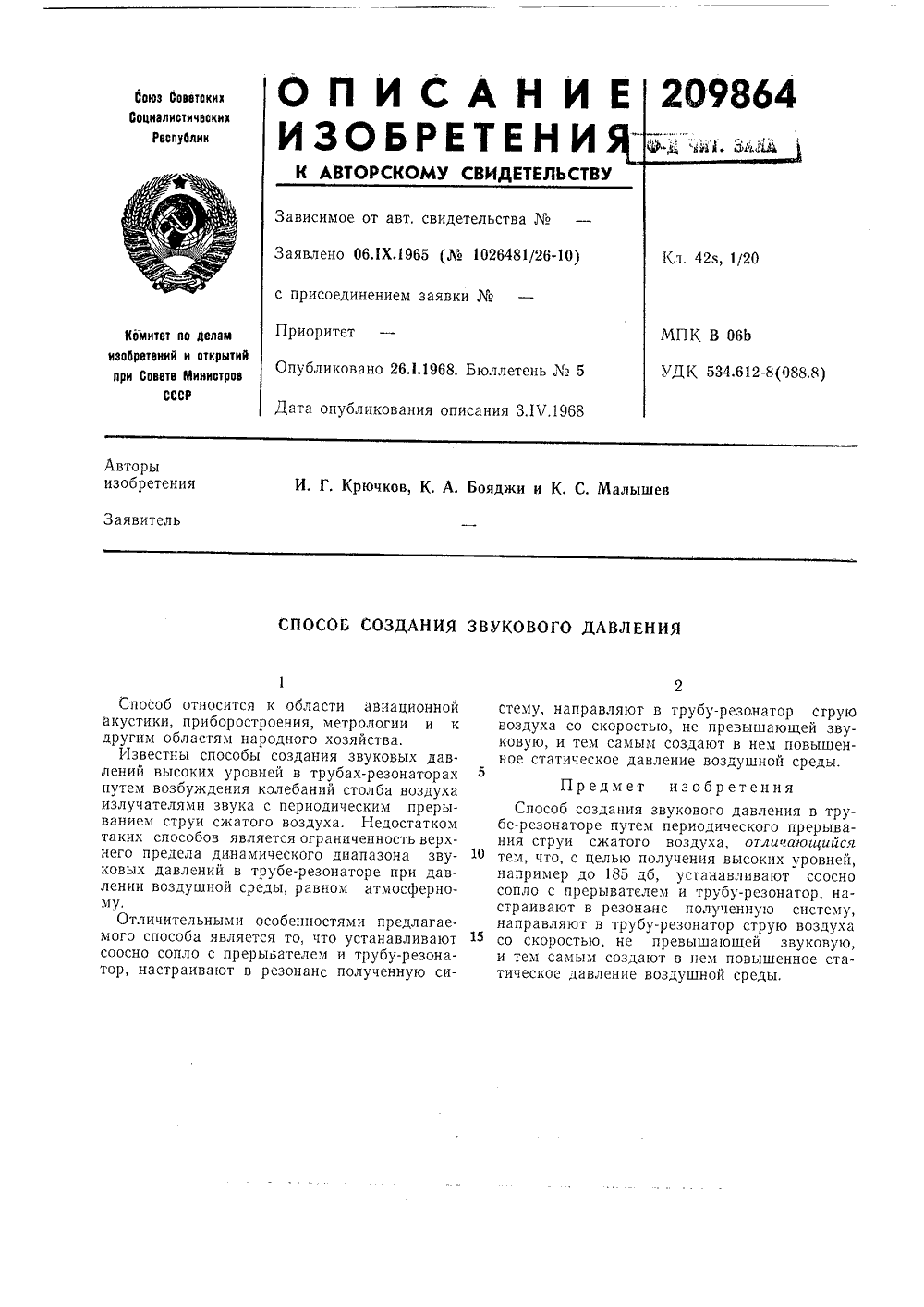

Номер патента: 209864

Опубликовано: 01.01.1968

Авторы: Джи, Крючков, Малышев

МПК: B06B 1/20

Метки: давления, звукового, создания

...мого способа соосно сопло тор, настраив предлагаенавливают бу.-резонаенную сиыми особенностями вляется то, что уст прерывателем и тр ют в резонанс полу Способ относится к ооласти авиационной акустики, приборостроения, метрологии и к другим областям народного хозяйства.Известны способы создания звуковых давлений высоких уровней в трубах-резонаторах путем возбуждения колебаний столба воздуха излучателями звука с периодическим прерыванием струи сжатого воздуха. Недостатком таких способов является ограниченность верхнего предела динамического диапазона звуковых давлений в трубе-резонаторе при давлении воздушной среды, равном атмосферностему, направляют в трубу-р воздуха со скоростью, не пр ковую, и тем самым создают ное...

Номер патента: 210001

Опубликовано: 01.01.1968

Авторы: Брумберг, Научно, Сельскохоз

МПК: B06B 1/16, B28B 1/087

Метки: вибратор, дебалансный

...вибратора прнпереходе через резонанс,На чертеже показана кинематическая схема вибратора, 30 Дебалансный вибратор, содержащий корпус 1, жестко связанный с рабочим органом, например с вибростолом, установлен на амортизаторах.Внутри корпуса 1 расположены две,пары кинематически связанных дебалансных валов 2 - 2 и 3 - 3. Валы приводятся во вращение электродвигателями 4 и б, вращающимися в одну сторону. Такое кинематическое соединение обеспечивает синхронное и противофазное вращение валов каждой пары, Каждая пара дебалансных валов 2 - 2 или 3 - 3 создает возмущающую сину.соидальную силу, действующую вдоль оси вибратора.Пары дебалансных валов 2 - 2 с.оедпнены между собой кулачков фтой, состоящей пз двух половинок б улачками, угловой...

Номер патента: 210499

Опубликовано: 01.01.1968

Автор: Бражников

МПК: B06B 1/06

Метки: акустическихколебаний, излучения, приема

...о целью повышения т разователе акустич чески изолированнь и центральную акти и нный тлич очно ески е па вную приемана деаюи 1 ийсясти, создсвязанньссчвнуюзоны. акустических мпфировании тем, что, с ают в преобе и электрипо периферии К АВТОРСИОМУ СВ Известны способы излучения и приема акустических колебаний, в которых для расширения полосы пропускания акустического преобразователя и уменьшения времени спадания затухающих колебаний (послезвучания) применяется демпфирование путем нагрузки со стороны, обратной рабочей, на среду с некоторым акустическим сопротивлением и затуханием. Однако это демпфирование сопровождается снижением амплитуды излученных акустических колебаний или электрического сигнала, преобразованного из принятого...

Номер патента: 210500

Опубликовано: 01.01.1968

Авторы: Ахремчик, Егоров, Коновалов, Минский, Пасах, Турченко

МПК: B06B 1/06

Метки: излучатель, ультразвуковой

...чающийся стической м излучаей длины жности. Ультразвуковои излучате лучающую пластину и дв магнитострикционный па к тем, что с целью концентр энергии на заданных участ ющая пластина с толщино волны, выполнена в виде д ль ла- вы- выьно 1 опт, отли ции аку в не еньш окру ка й,с присоединением заявкиИзобретение относится к химической, маностроительной и другим областям народихозяйства, решающим, например, задачи утразвуковой очистки деталей, при работжидких средах.Известные ультразвудержащие излучающуюнапример магнитострикговечны и обладают неностью излучения.Предложенный ультразвуковой излучатотличается тем, что в нем излучающая пстина с толщиной, меньшей длины волны,полнена в виде дуги окружности. Такоеполнение устройства позволяет...

Номер патента: 210503

Опубликовано: 01.01.1968

Авторы: Боканенко, Грацинский

МПК: B06B 1/06

Метки: датчик, компонентный, пьезоэлектрический

...сумматор, где пьезопластины соединены последовательно в фазе на один вход регистратора и в противофазе - на другой.О На чертеже схематически изображен компонентный датчик, предназначенный для возбуждения или регистрации двух компонент.Компонентный датчик состоит из двух пьезопластин 1 и 2, склеенных в одну систему и 5 закрепленных в держателе 3, Пластины выполнены, например, из сегнетовой соли, пьезокерамики, титаната бария, цирконата-тита- ната свинца и изолированы одна от другой тонким слоем электроизолятора 4, например, О полиэтиленовой пленкой или слоем электроизолирующего клея, Таким образом, обкладки б, б, 7, 8 пьезопластин оказываются элект.рически изолированными между собой и допускают различные варианты их соединения.25 При...

Номер патента: 210504

Опубликовано: 01.01.1968

Автор: Бражников

МПК: B06B 1/06

Метки: волн, излучения, направленного, приема, ультразвуковых

...уровней послезвучания и реверберации. На чертеже изображено предлагаемое устройство, содержащее резонансную пьезопластину 1, погенциальную 2 и нулевую 3 токо- проводящие обкладки,Устройство работает следующим образом. Потенциальная обкладка 2 с обеспечениемакустического контакта нанесена в центральной части нерабочей поверхности пьезопластины. На расстоянии Ь, определяющем ши рину электрического изолирующего зазора, повсей периферийной части нерабочей поверхности пьезопластины, а также на боковой и рабочей поверхностях с обеспечением акустического контакта с пьезопластиной нанесена 0 нулевая токопроводящая обкладка 3.Под воздействием подведенного возбуждающего электрического напряжения устройство излучает своей центральной частью,...
