Номер патента: 1415271

Опубликовано: 07.08.1988

Автор: Ашрятов

МПК: H01J 61/067

Метки: газоразрядной, давления, лампы, низкого, узел, электродный

...быть мен ше или равен ннхтренцему лихСтрх спиральной асти э,кгрс)да. Так как спиральная часть электрола при его навивке имеет пряхОлицейц) ю форму, при лефорчации электрола цц стремится к прямолинейной форме. Исходя из этцгц, при р)схс)ловации эмисснцнццГО цкрыИ 5 с пира,1 ьна 5 час. Гь электрОда ОГоляетс 51 и кц 1 - тактирует с керном 4. В случас, если сссвым вволоч является левый виол (фи;. 12) ЭЛЕКтРИЧЕСКИй тЦК К КаГОДЦЦЧХ П 5 ГХ Пгдн) лится через керн 4, минуя левое гире 2 и ц работанные витки триспирали (биспцралц) ТЕМ Сач)Х 1 В ПоцЕСС ГорсцР 51,11 М ПЛцсц гается постоянство величины ца,)ецця и;)- пряжеция ца цей. в гц время как х обычных ламп падение напряжения ца пих ццзрзс;.СТ ВС.1 ЕЛСТ 1)ИЕ Х ВЕЛИЧЕНИЯ ПВЛЕИИЯ Н)цряжс- ния...

Номер патента: 1361652

Опубликовано: 23.12.1987

Авторы: Ашрятов, Тюлюкова, Харитонов

МПК: H01K 1/34

Метки: лампа, накаливания

...длины колбы 1. 20Центр 8 тела 3 накала расположен нарасстоянии от одного из краев цилиндрической части колбы, равной 1/4 еедлины.Предлагаемая лампа накаливанияработает следующим образом.После подачи напряжения на лампутело 3 накала нагревается и излучаетсветовой поток. В это время трубка6 находится н крайнем левом положении, прикрывая внутреннюю поверхностьколбы 1 от попадания продуктов распыления тела 3 накала, которые напыляются на внутреннюю поверхность трубки б. По истечении полезного срокаслужбы, т,е. когда величина излучаемого лампой светового потока станетменьше нормируемой вследствие уменьшения коэ 44 ициента прог 1 ускания трубки 6, ее перемещают в крайнее левоеположение,Формула изобретения 0,5 Ь ЬтнЬтр 40 а центр тела...

Номер патента: 1034096

Опубликовано: 07.08.1983

Авторы: Ашрятов, Охонская, Ширчков

МПК: H01J 9/42

Метки: газоразрядных, горения, ламп, продолжительности

...электрода 10, который представлен в виде двух сопротивлений11 и 12 с промежуточной точкойкатодное пятно) 13. Сетевой вывод 14испытуемого электрода 10 соединенс гнездами 4. Полупроводниковыйдибд б, резистор 7 и измеритель 8соединены последовательно и включенымежду стартерным 15 и сетевым 14 выводами испытуемого электрода 10, Позициями 16-18 обозначены токи, текущие в цепях лампы.Устройство работает следующймобразом.Перед началом измерений переключатель 5 ставят в левое положение.При подаче напряжения на гнезда 4стартер 3 срабатывает и лампа 2 зажигается. После зажигания лампы 2переключатель 5 переводят в правоеположение, включая тем самым схемуизмерений. Измеритель тока фиксирует:ток 16, текущий в катодный полупериод к стартерному...

Номер патента: 995132

Опубликовано: 07.02.1983

Автор: Ашрятов

МПК: H01F 29/06

Метки: регулируемый, трансформатор

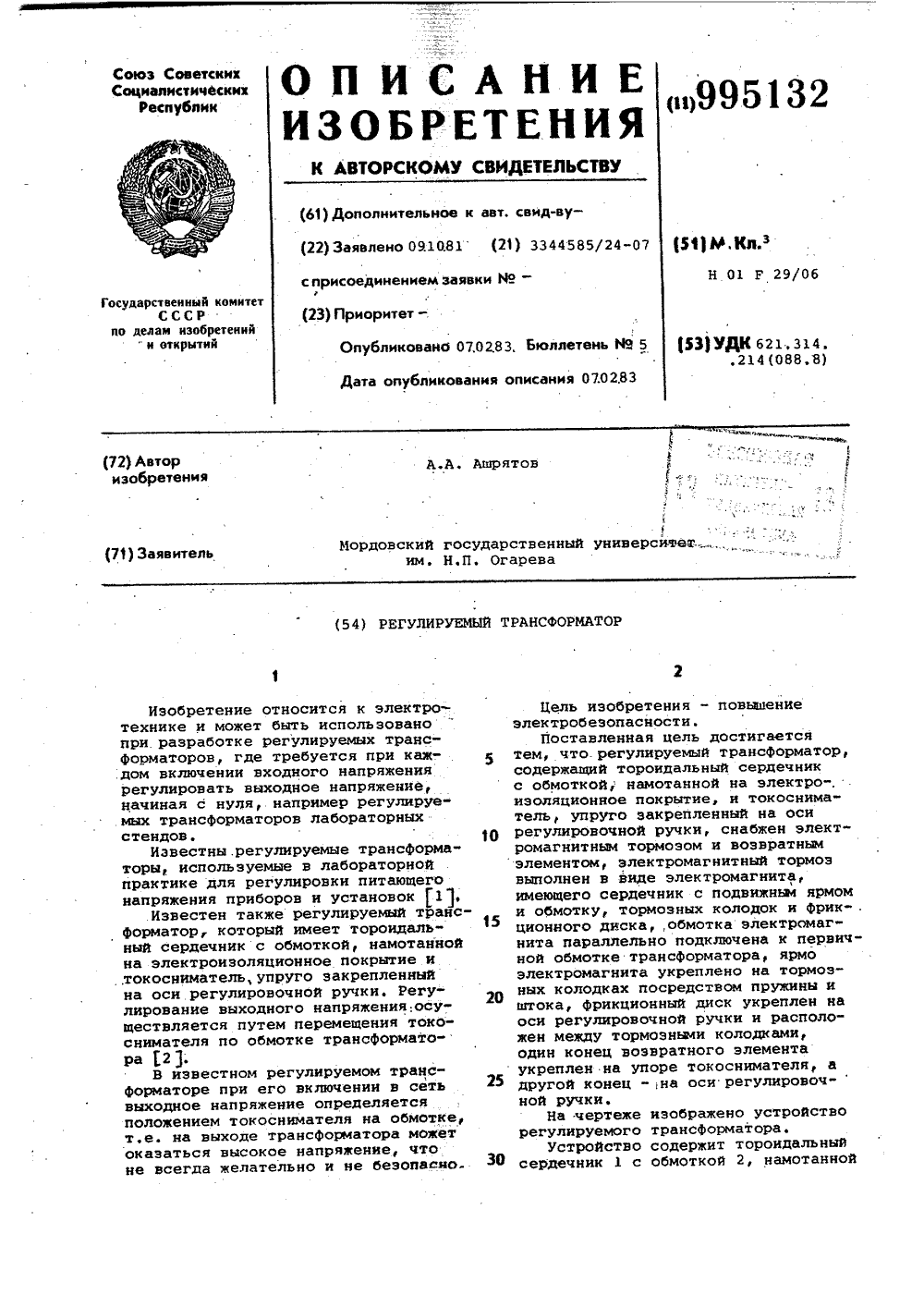

...фрикцнонный диск укреплен наоси регулировочной ручки и располо"жен между тормозными колодками,один конец возвратного элементаукреплен на упоре токоснимателя, адругой конец в ,на оси регулировоч-ной ручки,На чертеже изображено устройстворегулируемого трансформатора.Устройство содержит тороидальныйЗ 0 сердечник 1 с обмоткой 2, намотанной995132 Формула изобретения атент",Пректиая,4 филиал ППП г.ужгорол,на электроизоляционное покрытие 3,токосниматель 4, упруго закрепленныйк оси 5 регулировочной ручки б,возвратный элемент, выполненный ввиде спиральной пружины 7, электромагнитный тормоз, выполненныйв виде электромагнита 8, имеющего сердечник с подвижным ярмом 9 и обмотку 10, тормозных колодок 11 и 12 ифрикционного диска...

Номер патента: 77180

Опубликовано: 01.01.1949

Автор: Ашрятов

МПК: G01R 21/00

Метки: потерь, силовых, трансформаторов, трехфазных, хода, холостого

...встречающихся при эксплоатации электростанций и подстанций, предлагается упрощенный способ определения потерь холостого хода трансформатора при пониженном напряжении с последующим пересчетом на номинальное напряукение.Сущность способа заключается в следующем:Измерение производится при возбуждении порядка 5-:-10% от нормального, а искомое значение потерь холостого хода определяется путем пересчета по формуле:дР -Сн - измереннное при опыте напряжение;21 в показате степени, который- ндля значений - , - , =20-:-10с/нпр 1 лнимается равным 1,77.Для трехфазных трансформаторов искомое значение потерь определяется по полусумме потерь, полученных в результате проведения трех следующих опытов при пофазном испытании:1-й о и ы т, Возбуждаютс н б...
