Номер патента: 1642831

Опубликовано: 10.10.2006

Авторы: Апин, Заморин

МПК: G01B 7/14

Метки: датчик, индуктивный, объекта, поверхности, расстояния, электропроводного

Индуктивный датчик для измерения расстояния до поверхности электропроводного объекта по авт.св. № 1602137, отличающийся тем, что, с целью увеличения точности измерения за счет повышения разрешающей способности, обе плоские торцовые поверхности сердечника в зоне его выреза выполнены скошенными и сходящимися на заостренных кромках с образованием точечных магнитных концентраторов.

Номер патента: 1609435

Опубликовано: 10.10.2006

Авторы: Апин, Заморин

МПК: H03K 5/26

Метки: импульсов, селектор, скважности

Селектор импульсов по скважности, содержащий формирователь импульсов, выход которого соединен с управляющим входом ключа, а вход соединен со входной шиной, и компаратор, выход которого соединен с выходной шиной, а первый вход - с выходом ключа, между входом и выходом которого включен интегрирующий конденсатор, отличающийся тем, что, с целью расширения рабочего диапазона частот и скважностей, в него введены операционный усилитель, элемент с управляемым сопротивлением и детектор, вход которого соединен с выходом операционного усилителя и первым входом компаратора, а выход со вторым входом компаратора и управляющим входом элемента с управляемым сопротивлением, вход которого соединен с...

Номер патента: 1605685

Опубликовано: 10.10.2006

Авторы: Апин, Заморин

МПК: G01B 7/00

Метки: объектов, расстояния, электропроводных

Устройство для измерения расстояния до электропроводных объектов, содержащее генератор, возбуждающую и измерительные обмотки, размещенные на сердечнике, первый резистор, подключенный к выходу измерительной обмотки, датчик, подключенный к другому ее выходу, и усилитель, генератор подключен к возбуждающей обмотке, отличающееся тем, что, с целью повышения точности и расширения динамического диапазона, в него введены подстроечный элемент, второй резистор, размещенная на сердечнике компенсационная обмотка, идентичная измерительной, измерительный и компенсационный каналы, включающий каждый последовательно соединенные буферный каскад, блок детектирования и фильтр, сердечник выполнен кольцевым,...

Номер патента: 1535152

Опубликовано: 10.07.2006

Авторы: Апин, Заморин

МПК: G01M 1/22

Метки: балансировки, вращения, роторов, тел, типа, турбоагрегатов

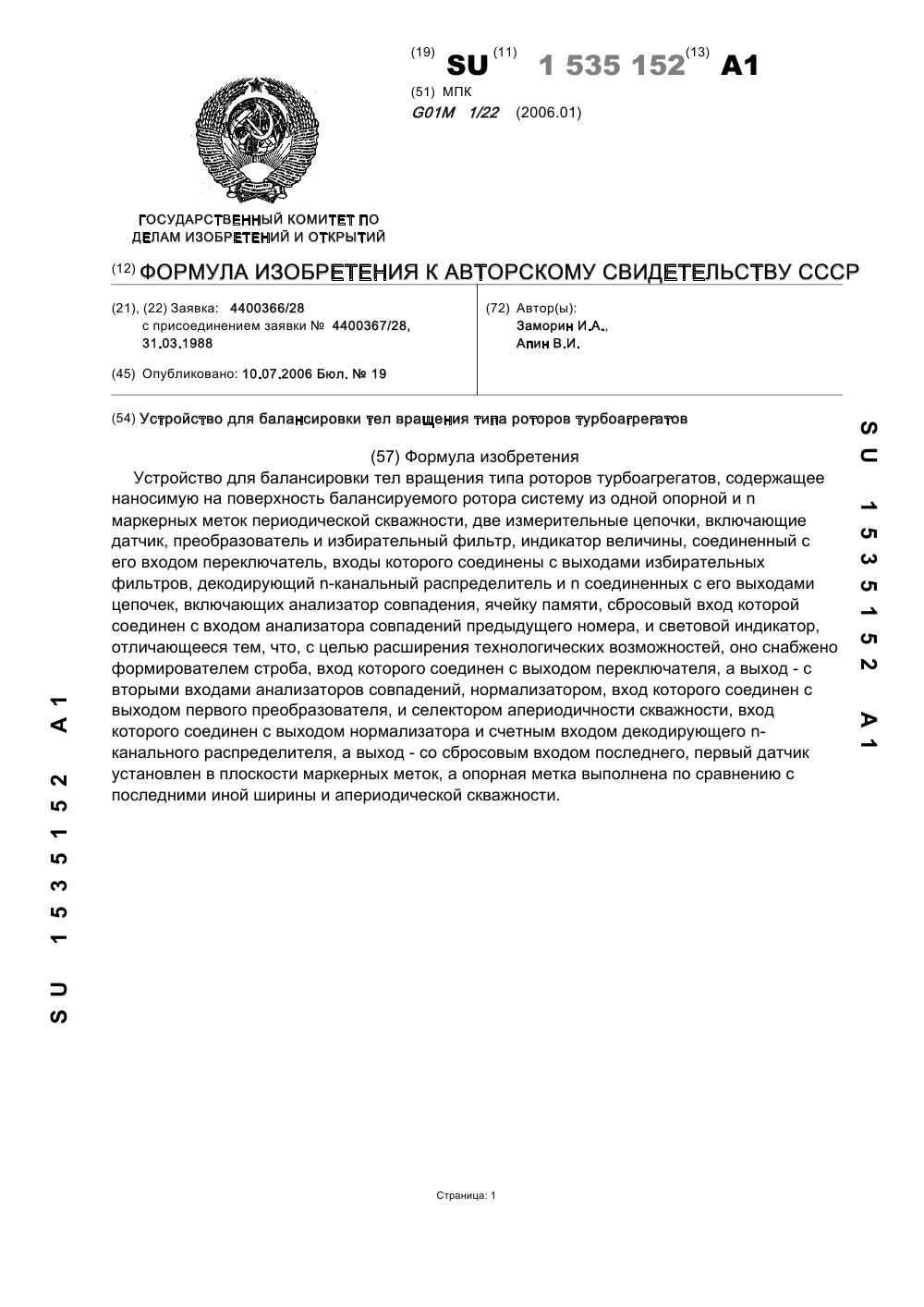

Устройство для балансировки тел вращения типа роторов турбоагрегатов, содержащее наносимую на поверхность балансируемого ротора систему из одной опорной и n маркерных меток периодической скважности, две измерительные цепочки, включающие датчик, преобразователь и избирательный фильтр, индикатор величины, соединенный с его входом переключатель, входы которого соединены с выходами избирательных фильтров, декодирующий n-канальный распределитель и n соединенных с его выходами цепочек, включающих анализатор совпадения, ячейку памяти, сбросовый вход которой соединен с входом анализатора совпадений предыдущего номера, и световой индикатор, отличающееся тем, что, с целью расширения...

Номер патента: 1023902

Опубликовано: 10.05.2006

Авторы: Апин, Заморин

МПК: G01R 29/18

Метки: индикации, последовательности, фаз

Устройство для индикации последовательности фаз, содержащее ротор с нанесенными на него п-маркерными метками, преобразователь маркерных меток в электрический сигнал, оптически связанный с ротором, преобразователь параметра в электрический сигнал, дешифратор с п-выходами, п-ключевых элементов и п-световых индикаторов, причем выход преобразователя маркерных меток в электрический сигнал соединен с входом дешифратора, выход преобразователя параметра подключен к первым входам п-ключевых элементов, другой выход преобразователя параметра в электрический сигнал подключен к п-световым индикаторам, отличающееся тем, что, с целью расширения функциональных возможностей, в него введены п-триггеров и...

Номер патента: 1173213

Опубликовано: 15.08.1985

Авторы: Апин, Заморин

МПК: G01M 1/22

Метки: балансировочному, измерительное, станку

...с выходом измерительного 15 следящего фильтра 3, датчик 5 опорного сигнала, воспринимающий контрастную метку, нанесенную на ротор 6, формирователь 7 опорного сигнала, вход которого соединен с датчиком 20 опорного сигнала, управляющий следящий фильтр 8, вход которого соединен с выходом формирователя 7 опорного сигнала и с третьим входом блока 2 настройки, фазометр 9, входы 25 которого соединены с выходами управляющего 8 и измерительного 3 следящих фильтров, фазовый детектор 10, входы которого соединены с входом и30выходом управляющего следящего фильтра 8, блок 11 управления. Блок 11 управления выполнен в виде пребра зователя 12 частота-напряжение, вход которого соединен с выходом формирователя 7 опорного сигнала, масштабного...

Номер патента: 428285

Опубликовано: 15.05.1974

Авторы: Апин, Веселое, Курилов

МПК: G01R 11/17

Метки: интегратор, микротоков

...при афрагме конденсатора связи исяние входной емкости и сопротиввходной цепи электрометра на акопительного конденсатора, пооянную времени саморазряда наконденсатора и снижает погрешния, обусловленную собственной температурной нестабильностьюБлагодаря исключению систепогрешностей измерения интеграотносится к области электротехники и предназначено для х постоянных и медленно метеграторы микротоков, содерметр и параллельно соединенный конденсатор и ключ. Предлагаемыи интегратор известных тем, что он онаб ным трехэлектродным конденс электрод которого выполнен в ванной диафрагмы и соедине кой интепратера, а два других ключены ко входу интегратор электрометра.Такое выполнение интегра пылить погрешность измер отличается от жен,накопительатором,...

Номер патента: 378820

Опубликовано: 01.01.1973

Авторы: Апин, Додик, Иванчук, Николашкин, Родионов, Хейфец

МПК: G05F 1/567, H02H 5/04

Метки: постоянного, стабилизатор

...на теплоотводе регулирующего транзистора 1. Регулирующий транзистор управляется схемой 15 сравнения, в которой для получения опорного напряжения используется стабилитрон 1 б, включенный в эмиттерную цепь транзистора 17, выполняющего в стабилизаторе функцию усилителя обратной связи, а в качестве делителя выходного напряжения используется потенциометр 18.В стабилизаторе осуществлена тепловая связь между регулирующим транзистором 1 и транзистором 10 термодатчика 9 и используются стабильные напряжения для питания входной и выходной цепей транзистора 10, поэтому,коллекторный ток этого транзистора является функцией температуры перехода регулирующего транзистора 1. Пока температу= Л 1.1 Г У У 3 Составитель Ю, ДычкоРедактор 3....

Номер патента: 345572

Опубликовано: 01.01.1972

Авторы: Апин, Иванчук

МПК: H02M 7/12

Метки: двухполярного, стабилизатор

...выводом выпрямителя и положите.чьной клеммой стабилизатора. клеммой стабилизатора, а другой - между положительным выводом выпрямителя и положительной клеммой стабилизатора; усилитслц постоянного тока 4 ц 5, выходы которых подключены соответственно к базам регулирующих транзисторов 3 и 2, источник опорного напряжения 6, делитель суммарного напряжения ца резисторах 7 и 8 и делитель отрицательного напряжения на резисторах 9 и 10, вклоченье между соответствующими клеммами + ц-и О и- . На вход усилителя постоянного тока 5 подается разность напряжений опорного источника 6 и делителя отрццателыого напряжения. 1-1 а вход усилителя постоянного тока 4 подается цапряжение, соответствующее раз. ности напряжений, снимаемых с резисторов 8 и 10....

Номер патента: 336140

Опубликовано: 01.01.1972

Авторы: Апин, Грибакин, Кочинев, Якобсон

МПК: B23Q 3/06

Метки: закрепления, обрабатываемыхдеталей

...и опору 7.Для освобождения детали рабочая жидкостьподается в другие полости обоих цилиндров вследствие чего прихват 2 приподнимается и 25 поворачивается, а опора 7 освобождается. Пр изобретения Устроиство30 мых деталей Изобретение относится к области станкостроения и может быть использовано при разработке приспособлений для крепления обрабатываемых деталей на станке.Известны устройства для закрепления обрабатываемых деталей, в корпусе которых установлена клиновая поворотная тяга с укрепленным на ее свободном конце прихватом; тяга после своего перемещения зажимается клиновой поверхностью поршня гидроцилиндра.Цель изобретения - уменьшение габаритов устройства.Это достигается тем, что в устройстве размещена подпружиненная клиновая опора,...

Номер патента: 302705

Опубликовано: 01.01.1971

Авторы: Апин, Гаврилов, Додик, Иванчук, Хсйфец

МПК: G05F 1/56, G05F 1/567

Метки: низковольтный, стабилизатор

...усилителя, корректирующую емкость 16 в цепи обратной связи,делитель выходного напряжения 17, выходную емкость 18 стабилизатора, сопротивлениенагрузки 19,15 Входное цапряжецие от основного источника 14 подается ца выход стабилизатора черезпоследовательно включенный регулирующийэлемент,Усилитель постоянного тока управляется20 сигналом, представляощим собой разностьмежду напряжением, снимаемым с делителявыходного напряжения 17, и напряжениемопорного элемента.Ток коллектора транзистора 11 и ток базы25 транзистора 8 регулирующего элемента протекают через резистор 12. Сумма этих токовопределяется величиной сопротивления резистора 12 ц остастся примерно постояннойпрп изменениях режима работы стабилизатоЗ 0 ра, поэтому уьелпченис...

Номер патента: 299001

Опубликовано: 01.01.1971

Авторы: Апин, Биель, Гаврилов, Додик, Киселев, Николашкин, Рождественска

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...от температуры, последовательно соединенных источников напряжения, где в качестве первого источнвка использованы диоды, включенные в прямом направлении, и число которых может изменяться в зависимости от требуемой велич(ины температурного коэффициента стабилизации, а в качестве второго - зашунтированный стабилитроном резистивный делитель. датчика температуры включены по льно - согласно с параллельнои состоящей из температурокомпен го стабилитрона и делителя напря вся последовательная цепь подклю ду токостабилизирующиом транависником и одним из полюсов ения.схема предлагаемого стаения, в котором в качестве ния используется напряжеанных источников, включеньно согласно (знаки без следовательно - встречно на фиг. 2 - схема...

Номер патента: 259971

Опубликовано: 01.01.1970

Авторы: Апин, Доцик

МПК: G05F 1/567, H02H 5/04, H02M 3/156 ...

Метки: защиты, стабилизатора

...тока. При дальнейшем уменьшении сопротивления нагрузки начинает уменьшаться выходное напряжение, так как ток нагрузки больше не увеличивается.Это приводит к уменьшению запирающего напряжения и к еще большему отпиранию транзистора 1, что, в свою очередь, приводит к более сильному запиранию регулирующего транзистора 2. При этом начинает уменьшаться ток нагрузки стабилизатора, что приводит к еще более сильному уменьшению выходного напряжения. В итоге осущсствлястся лави259971 Составитель Э. ГилянскаяРедактор В, Сорокин Текред Т. П. Курилко Корректор Р. И. Крючков Заказ 938/16 Тираж 499 ЦНИИПИ Комитета по делам изобретений и открытий при Москва Ж, Раушская наб д. 4Подписное овете Министров СССРр. Сапунова, 2 Типогра нообразный...

Номер патента: 200236

Опубликовано: 01.01.1967

Авторы: Апин, Кочетков

МПК: G01B 7/16

Метки: например, протягивании, усилий, цилиндрических

...чающееея тем, ч Известны устроиства для измерения усилии,содержащие рычажную систему, рабочий икомпенсационный тензодатчики, усилитель,сопротивления, осциллограф, блокирующий ификсирующие винты с контргайкой и остриями, вдавливаемыми в измеряемую деталь, итарировочный механизм, состоящий из винта,указательной стрелки и шкалы.Предложенное устройство отличается от известных тем, что рычажная система, на которой установлены фиксирующие винты состриями и тарировочный механизм, выполнена в виде жестких полуколец, соединенныхмежду собой с одной стороны шарниром, ас другой - пласгиной из фольги с наклеенным 15на нее рабочим тензодатчиком, связанным сблокирующим винтом для выключения его отперегрузки и соединенным через усилитель...
