A01B 3/16 — для гладкой пахоты, т.е. плуги с возможностью прокладывания смежной борозды при обратном проходе

Номер патента: 640688

Опубликовано: 05.01.1979

Авторы: Кашаев, Коротков, Мамедова, Мильцев, Москвичева, Сизов

МПК: A01B 3/16

Метки: корпус, плуга

...вылетом в сторону борозды не более половины ширины захвата корпуса, причем обрезы отвала имеют форму параболы.На фиг. 1 изображен предлагаемый пус плуга, вид спереди; на фиг. 2 - то вид сверху,Корпус плуга состоит из поворотной стойки 1 с механизмом поворота 2, установленной на раме 3 орудия с закрепленными на ней лемехом 4 с двумя носками 5 и отвалом 6, полевой 7 и бороздной 8 обрезы которого имеют формуараболы.Вспашка предложенным корпусом плуга аналогична работе обычного оборотного корпуса и отличается лишь наличием фигурного среза стенки борозды вследствие выполнения обрезов отвала по форме параболы.При первом проходе орудия корпусы плуга повернуты, например, вправо, при втором проходе корпусы поворачиваются налево и т. д.,...

Номер патента: 1094583

Опубликовано: 30.05.1984

Авторы: Вартанов, Корелин, Лебедева, Менчикова, Попович, Сумецкий, Эльтерман

МПК: A01B 3/16

Метки: закустаренных, земель, фрезерная

...- 0,33 диаметра фрезерного рабочего органа.На фиг. 1 изображена фрезерная машина, вид сбоку; на фиг. 2 - сепарирующая решетка, общий вид; на фиг. 3 - схема установки решетки, вид сбоку.Машина для фрезерования закустаренных земель включает раму 1 с отбойной плитой 2, соединенную через дышло 3 с трактором 4. На раме 1 установлен фрезерный рабочий орган 5 с сепарирующей решеткой 6. Трактор 4 снабжен передним брусом 7, а на раме 1 установлен прикатывающий барабан 8 и гидроцилиндры 9 управления фрезерным рабочим органом 5.Сепарирующая решетка состоит из верхней 10 и отогнутой нижней 11 частей. Решетка 6 установлена на раме 1 посредством двух боковых 12 и одной центральной 13 стоек. На конце отогнутой нижней части 5 10 15 20 25 30 35 40 45...

Номер патента: 1225498

Опубликовано: 23.04.1986

Авторы: Григорьян, Мелтонян, Папазян, Прпрян

МПК: A01B 3/16, A01B 59/04

Метки: агрегат, почвы

...1 снабжена двумярасположенными под острым углом другк другу горизонтальными цапфами 9и 10, на которых установлены тяги3 и 4, один конец 11 или 12 каждойиз которых связан с рамой 5 рабочихорганов 6 и 7 при помощи поворотноустановленной на раме оси 13.Стойка 4 каждого рабочего органа 6 и 7связана кинематической передачей ввиде двух зубчатых шестерен 15 и 16с осью 13. Каждая тяга 3 и 4 соединена с рамой 8 тягового средства 1механизмом подъема в виде гидроцилиндров 17 и 18.Агрегат работает следующим образом.Тяговое средство 1 с навешеннымисбокурабочими органами 6 и 7 устанавливается у подошвы склона, при этом рабочие органы находятся втранспортном положейии, т,е, тяги3 и 4 посредством гидроцилиндров 17и 18 удерживаются в вертикальном...

Номер патента: 1367874

Опубликовано: 23.01.1988

Авторы: Иремашвили, Кекелидзе, Немсадзе

МПК: A01B 3/16

Метки: корпус, плуга

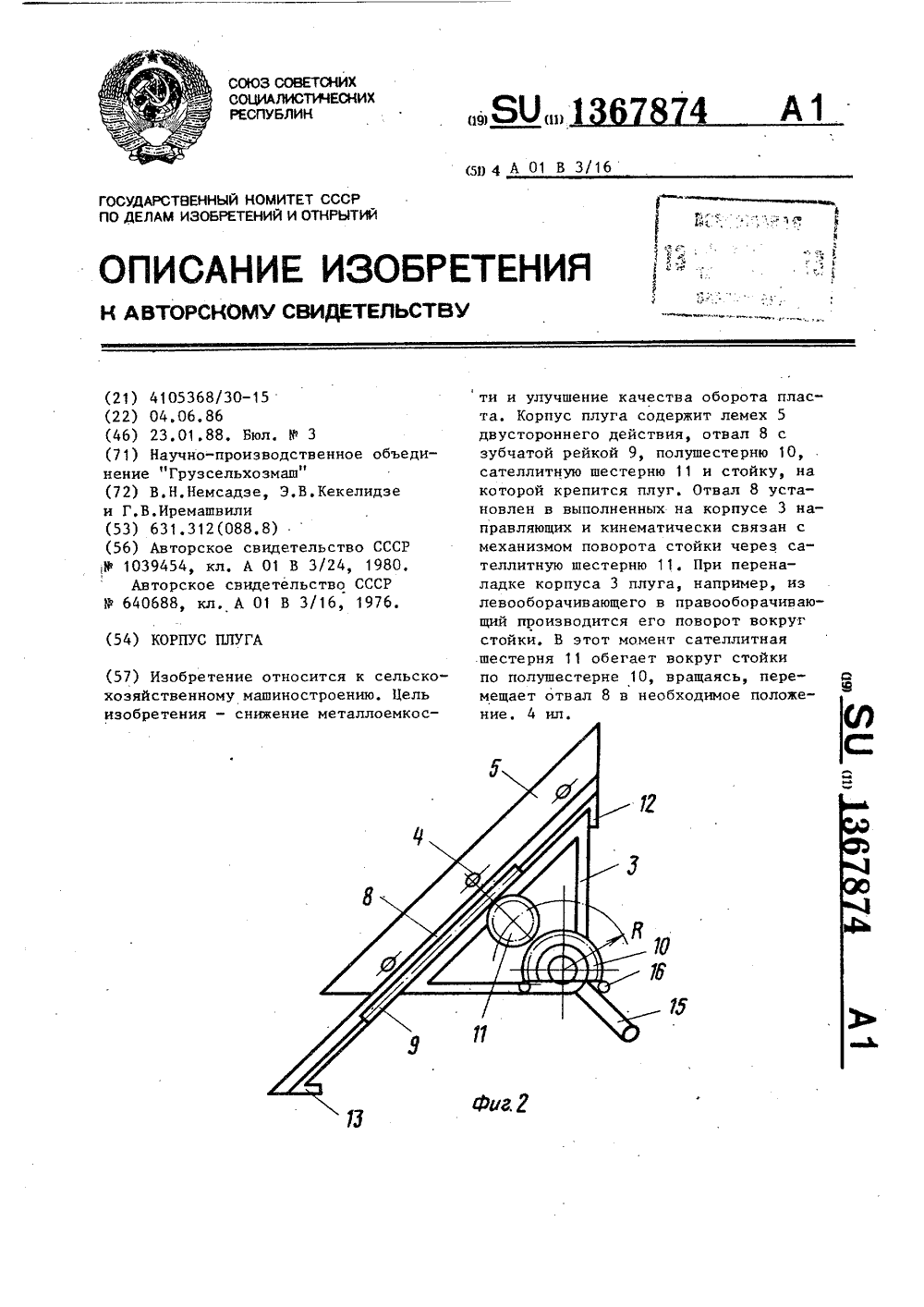

...в направляющих 6 и 7 установлен симметричный отвал 8 двустороннего действия. Для обеспеченияавтоматического перемещения отвала8 относительно лемеха 5 при работес плугом в разных направлениях меха 1ниэм поворота выполнен в виде зубчатой рейки 9, имеющей контакт с жестко закрепленной полушестерней 10 сограничителем посредством сателлитной шестерни 11. 67874 2коятки. Плужный корпус со стойкой 2соединен шарнирно с помощью втулки,Плуг работает следующим образом.5В зависимости от необходимого направления оборота пласта, напримервлево, плужный корпус 3 с лемехом 5и отвалом 8 устанавливают относитель-но стойки 2 таким образом, что рас положение отвала 8 относительно лемеха 5 создает левооборачивающую рабочую...

Номер патента: 1687037

Опубликовано: 30.10.1991

Авторы: Иремашвили, Кекелидзе, Немсадзе

МПК: A01B 3/16

Метки: корпус, мотоплугу, плуга, ручному

...ее относительно грядиля 1, Механизм фиксации имеет поворотную ручку 9, кинематически связанную через палец 10 с пазом 11 подпружиненного кронштейна 12, фиксируемого в пазах 13 пластины 14, закрепленной на грядиле 1.Корпус плуга ручного мотоблока работает следующим образом.До начала выполнения технологического процесса вспашки корпус устанавливается относительно грядиля 1 в положение, соответствующее необходимому направлению переворота пласта. После обработки одного гона при повороте мотоплуга корпус выглубляется, затем посредством прижатия ручки 9 к верхней части рукоятки 6 и воздействием пальца 10 на подпружиненный кронштейн 12 поднимается освобождая рукоятку 6 от фиксации. Далее механизатор осуществляет поворот рукоятки 6, и через...
