Система оперативного управления процессами нефтедобычи

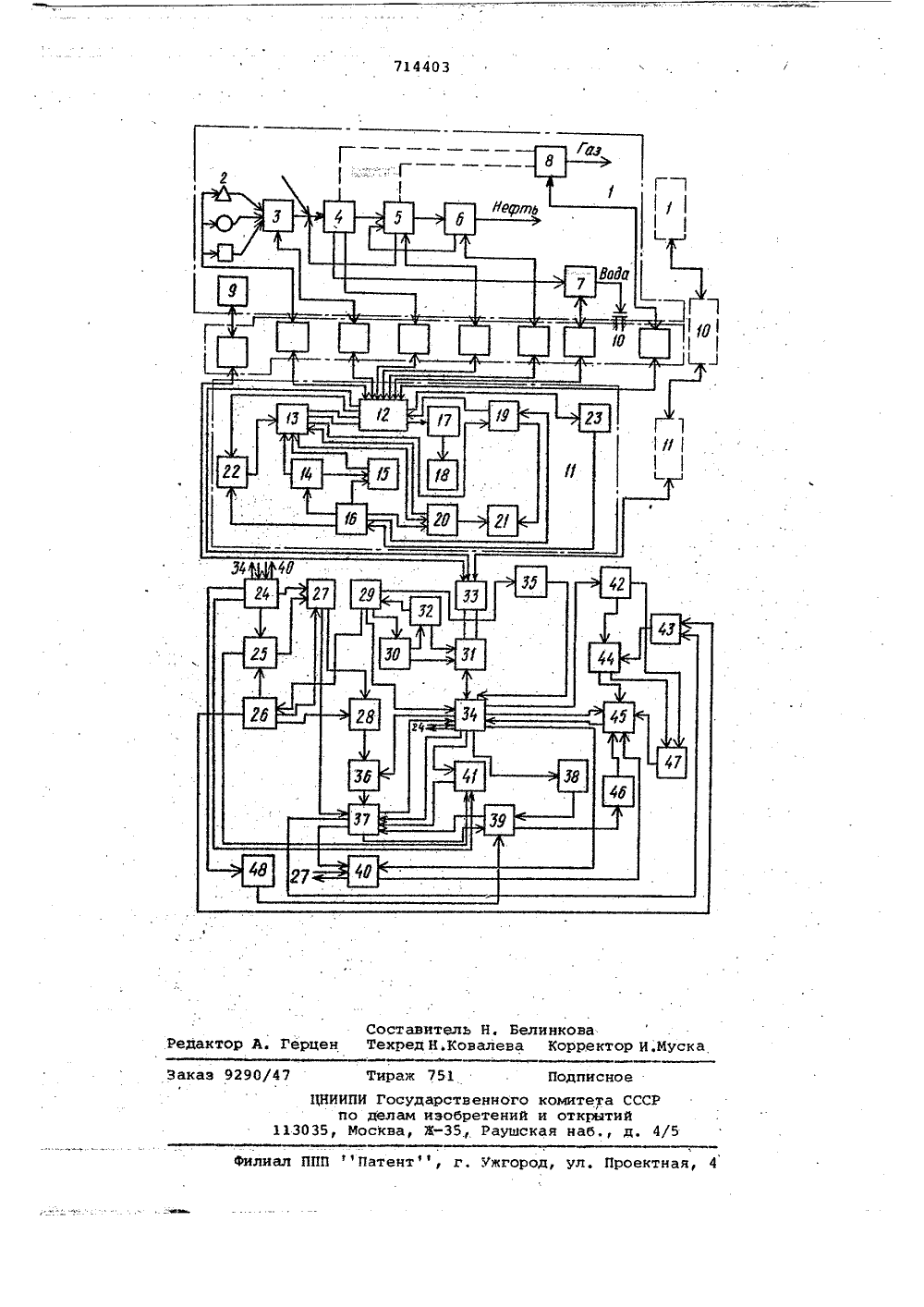

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских(22) Заявлено 21 д 177(21) 2544748/18-24 6 06 Р 15/20 О 05 В 19/18 с присоединением заявки Ио -Государственный комитет СССР по делам изобретений н открытий(088.8) Дата опубликования описания 10. 02,80(72) Авторы изобретения В. Е. Щербина и Ф. К. Саткев Октябрьский Филиал Всесоюзного научно-исследовательского( 71) Заявитель и проектно-конструкторского института комплексной автоматизации нефтяной и газовой промышленности(54) СИСТЕМА ОПЕРАТИВНОГО УПРАВЛЕНИЯ ПРОЦЕССИИНЕФТЕДОБЫЧИ 0 1Изобретение относится к области автоматизации управления процессом добычи, сбора, подготовки и сдачи нефти, попутного газа и пластовой воды с использованием вычислительных устройств и может использоваться при внедрении автоматизированной системы управлейия технологическими про" цессами (АСУ, ТП).Известны системы и устройства, обеспечивающие сбор и обработку информации для управления производственными процессами в различных отраслях промышленности и осуществляющие самоуправление технологическими про" 15 цессами с использованием электоонно" вычислительных машин (ЭВМ) (13 и (2).Известно устройство для управления строительным производством, ко торое содержит коммутатор, блок вы-. 20 вода, блок декодирования, блок выборки, блок управления, запоминающее устройство программ, блок индикацки, пульт управления и дополнительно блок учета выпуска изделий, сОединенный с блоком учета наличия изделий на складе, блоктабельного номера, блок времени и даты и блок общего ритма 1 . Такая скемная реализаЦия позволяет осущестЪить обеспечение 2программного сквозного потока в строительстве при комплектных поставках материальных ресурсов; автоматизированный учет изготовления, выдачи и наличия сборных конструкцнй, а также контроль за состоянием страховых запасов сборных конструкций на складах; автоматизацию подготовительных процессов для механизированного уче" та, анализа хода производства и бездокументальной формы приема-.выдачи материалов.Это устройство нельзя использовать для управления объектами нефте- добычи, так как они не обеспечивают сбор и обработку информации с боль" шбга числа рассредоточенных объектов и реализацию требуемых процедур для оптимизации технологических процессов добычи и подготовки нефти. Однако некоторые блоки совпадают С предлагаемой системой, что считается известным.Известна также система, управления передачей информации, которая содержит периферийное устройство, устройство управления периферийным устройством, состоящее из дешийраторов инструкций, регистров для хранения адресной и управляющей информации и714403 схемы управления; йнйормационную память с выделенными тремя частями 1центральное обрабатывающее устройство, снабженное средствами запоминания и исполнения конструкций низкого уровня, управляющих передачей информации, и мультиплексор, содержащийпервые средства, активизируемые центральным обрабатывающим устройством,сти памяти и получения адреса ячейки информационной памяти, в которойхранится информацияпередачи;" йрйчемвторые средства, входящие в составмультиплексора, аналогичннм образомосуществляют опрос второй выделеннойчасти памяти с"той же целью 2 . Этасистема позволяет собирать информацию с периферийных информационныхустройств на центральную информацион щения новыми блоками вызывает усложнение системы в целом, что экономически не оправдано и снижает надежность функционирования. Сами же блоки для обработки информации совпадают с предлагаемыми блоками для этих целей, что считается в предложении известным.Наиболее близкой к изобретению по своей технической сущности является система оперативного управления процессами нефтедобычи, содержащая формирователь команд, классификатор воздействий и последовательно соединенные измерительное устройство, пульт управления, блок передачи данных, коммутатор, вычислительное устройство и первый блок регистрации, второй вход коммутатора подключен к первому выходу Формирователя сигнала запроса, а третий вход - к первому выходу блока задания опроса, второй выход которого подключен к первому входу формирователя сигнала запроса, а вход - к первому выходу блока управлбния, второй выход которого подключен к входу блока задания программы, третий выход - к первому входу вычислительного устройства, четвертый выход - к первому входу порогового блока, а вход - к второму выходу формирователя сигнала запроса, первыйвыход порогового блока подключен к первому входу задатчика производительности скважины, а второй выход - к первому входу первого блока прогноза, соединенного первым выходом с.вторым входом задатчика производительности скважины, второй вход вычислительного устройства подключен к выходу блока задания программы,первый выход - к входу второго блока.регистрации, второй выход - к перво.- му входу третьего блока регистрации,третий выход - к входу четвертогоблока регистрации, а четвертый вы 5 ход к перво у входу задатчика числа скважин, второй вход третьего блока регистрации подключен к второмувыходу первого блока прогноза 33с целью опроса первой выделенной ча- Однако известные технические РЬшенйя не позволяют анализировать технологические параметры объектов эксплуатации и по полученным результатам определять Режимы производительности каждогообъекта. Затем на основе назначенных режимов производить15 текущий контроль работы и вырабатывать соответствующие мероприятия поинтенсификации производства для выполнения установленных заданий, 6 поную память и осуществлять требуемую истечении выбранного отрезка каленобработку данных. 20 дарного времени оперативного управлеЭта система не может полйбстью ния Формироваосуществить функции -по оптимизации характеристи. ин я .ормировать требуемые отчетныевсех технологических процессов для димнй статис и йр теристики и накапливать необхоФмн . статистический материал длякоторых предназначенапредлагаемая дальнейшего упальне щего управления процессамисистема, дополнение же известного Ре неФтедобычи.Цель изобретения - повышение на-дежности сйстемы,Для этого в систему введены задатчик времени, второй блок прогноза,30 оптимизатор производительности скважин, задатчик режима подготовки нефти, оптимизатор подготовки нефти,формирователь уставок, распределительпотоков нефти и блок моделирования35 пласта, первые вход и выход которогоподключены соответственно к пятомувыходу и третьему входу вычислительного устройства, вторые вход и выход - соответственно к первому внхо 40 ду й втОРому входу задатчика числаскважин, третий выход - к третьемувходу задатчика производительностискважины, четвертый выход - к второму входу первого блока прогноза, пя 45тый выход - к входу Формирователякоманд и шестой выход - к третьемувходу третьего блока регистрации,третий выход порогового блока подсоединен к первому входу задатчикавремени, а четвертый выход - к пер 50 вому входу задатчика режима подготовки нефти, второй вход задатчика времени подключен к первому выходу за-датчика производительности скважины, а выхбд - к второму входу перво 55 гб блока регистрации, первый вход второго блока прогноза подключен к выходу первого блока регистрации, второй вход - к второму выходу задатчика производительности скважины, третий вход - к выходу третьего блокарегистрации, четвертый вход и.первыйвыход второго блока прогноза подсоединены соответственно к шестому выходу и четвертому входу вычислительного устройства, а пятый вход и второй выход - соответственно к первым выходу и входу оптимизатора производительности скважин, третий выход второго блока прогноза подключен к второму входу задатчика режима подготовки нефти, а четвертый выход - к 5 третьему входу задатчика числа скважин, второй выход которого подсоединен к первому входу формирователя уставок, второй вход и первый выход которого подключены соответствен О но к седьмому выходу и пятому входу вычислительного устройства, третий вход формирователя уставок подсоединен к выходу классификатора воздействий, четвертый вход - к выходу распределителя потоков нефти, а пятый вход - к первому, выходу оптимизатора подготовки нефти, первый вход которого подключен к первому выходу чет- вертого блока регистрации, второй вход - к выходу задатчика режима под готовки нефти, а второй выход - к первому входу распределителя потоков нефти, второй вход которого подключен к второму выходу четвертого блокарегистрации, второй вход оптимизато ра производительности скважин подключен к выходу Формирователя команд, третий вход - к выходу второго блока регистрации, а второй выход " к входу классификатора воздействий. 30Такое схемное рещение позволяет реализовать Функции оптимизации и выбора режимов объектов, исходя из воз- можностей нефтяного месторождения, имеющихся ресурсов и плановых зада-" ний, прогноза выполнения плана по реальной ситуации Функционирования :и производительности объектов и оперативиое управление объектами для достижения плановых заданий при рациональном использовании потенциаль- ных возможностей применяемой технологии разработки неФтяного меСтО- рождения.По завершении текущего эксплуата- ционного отрезка времени (например, . 45 календарный год, .квартал и месяц) или в процессе этого времени система осуществляет. назначение режимов объектов на базе рекомендаций моделирования работы объекта разработки, 50 плановых заданий и ограничений по ресурсам при использовании исследбвательской и текущей информации. В результате этого имеем режимы на выбранные текущие отрезки времеНи 55 оперативного управления (например, месяц) и условия для реализации этих режимов, В течение временных отрезков оперативного управления по текущим измерениям осуществляется прогнозирование воэможностей выполнения самого плана-задания на выбранный период. При этом обеспечивается возможность Формирования соответствующих мероприятий для выполнения прогноза, По окончании каждЬго временного отрезка оперативного управления осуществляется Формирование отчетной документации и накопление статистического материала, что в дальнейшем обеспечивает выбор технологических режимов с минимальным риском срыва выполнения заданий из-за различных возмущений.На чертеже представлена блок-схема системы оперативного управления процессами нефтедобычи,В состав системы на нефтяном месторождении 1 входят эксплуатационные скважины 2, с различными способами эксплуатации (Фонтанные, газлифтные и механизированные), групповые измерительные установки 3, сепарационнообезвоживающие узлы 4, установки 5 первичной подготовки нефти, установки 6 товарной сдачи нефти, обЪекты 7 поддержания пластового давления и установки 8 подготовки газа, объекты 9 бурения, которые оснащены измерительными устройствами 10. устройство10 подключено линиями связи к своемутерриториальному пульту 11 управления, устанавливаемому на районной инженерно-технической сЛужбе. Пульт 11 управленйя содержит узел 12 передачи данных, блок 13 коммутации, за" датчик 14 программы измерения, блок 15 опроса узел 6 управЛения, прием" ник 17 аварийной сигнализации, дещифратор 18 аварийной сигнализации, вычислительный блок 19, терминал 20 узел 21 регистрации, Формирователь 22 сигнала опроса и дешифратор 23 сигнала запроса. Все пульты 11 управления совместно с объектами 9 бурения, через устройство 10 при помощи линий связи подключены к центральному диспетчерскому пункту (центральная инженернотехнологичйркая служба - служба обработки информации). Центральный диспетчерский пункт содержит блок 24 моделирования пласта (специализированное вычислительное устройство), первый блок 25 прогноза, пороговый блок 26,эадатчик 27 производительности скважины,задатчик 28 времени работы эксплуатационных скважин, блок 29 управления, блок 30 задания опроса, коммутатор 31, Формирователь 32 сигнала запроса, блок 33 передачи данных, вычислительное устройство 34, блок 35 задания программы, первый блок 36 регистрации, второй блок 37, прогноза, второй блок 38 регистрации, оптимизатор 39 проиэводигельности, скважин, задатчик 40 числа скважин, третий блок 41 регистрации, четвертый блок 42 регистрации, задатчик 43 режима подготовки нефти, оптимизатор 44 подготовки нефти, Формирователь 45 уставок, классификатор 46 воздействий, распределитель 47 потоков нефти и Формирователь 48 команд.щи ъю 4 , я.м ". Рюйм ы м ы ФФФюммВю %" с 6 Ймщю мя юш 7 714403 Система Функционирует следующимобразом. Информация о производительности объектов (скважин) 2 регистрируется на групповой измерительнойустановке 3 при помощи устройства 10Режим измерения параметров кважин(общего расхода жидкости обводненности сырья и дебит по газу 9) задается самим устройством 10 по адаптивной (самонастраивающейся) программеили по дискретной программе при минимиэации общей погрешности измерения. Выбор режима измерения осуществляется по команде пульта 11 задатчиком 14. По окончании процессаизмерения на групповой измерительнойустановке 3 осуществляется передачаинформации на пульт 11. Режим сбораинформации в зависимости от объектаможет быть активным (метод массового обслуживания - обслуживание заявок) или пассивным (по запросу с ДП), 20Сам режим задается соответствующимиуставками в устройстве 10 и блоком1% с пульта 11. Для рассредоточенныхобъектов - групповых измерительныхустановок 3 выбран активний режим. 25Сигнал заявки (Г) поступает на блок12 с устройства 10 групповой измерительной установки 3, на которой закончился процесс измерения и котораяпервая подала сигнал заявки (Г) в 30канал, Все остальные блоки устройства 10 данного направления блокируются до окончания процесса передачи информации с выбранного блока устройства 10, Сигнал заявки через узел 12 35подключает соответствующее направление через блок 13, а остальные направления при этом блокируются. Параллельно сигнал с узла 12 йоступает на формирователь 22, который формирует сигнал опроса Г р и подает40его через блок 13 и задатчик 14 ввыбранное направление. Блок устройст.ва 10, подавший заявку; принимаетсигнал Гопр и осуществляет режим передачи информации кодоимпульсной мо.дуляцией на отличной частоте Епер,Измерительная информация поступает через узел 12 на блок 19, где производится прогнозирование суточной производительности скважины по циклическим измерениям. Обработанная информация заносится в элемент памяти блока 19 и выводится на цифропечать узлом 21.данные с сепарационно-обезвоживающего узла 4 (общее поступление жидкости ж, расход балластной воды 0 э,количество сброшенной дренажной водйЦ и количество частично обезвоженно нефти Я через свой блок устройства 10 передаются на пульт 11 по запросу с дискретностью не менее 1 часа в зависимости от характера поступления сырья и его обводненности,Блок 19 прбиэводит суммирование расходных параметров по каждому сепара ционно-обезвоживающему узлу 4 и заносит обработанную информацию в элемент памяти блока 19 совместно с сведениями по обводненности поступающего сырья.С установки 5 первичной подготовки нефти сведения о расходе реагента газа на подогрев нефти и расходепресной воды для обессоливания черезсвой блок устройства 10 передаютсяна пульт 11 по запросу, Информацияо количестве сданной нефти О и еекачественных параметрах (обводненность и содержание солей) с установки б товарной сдачи нефти через свойблок устройства 10 передается по запросу на пульт 11. Также по запросупоступают данные о количестве сданного газа с установки 8 подготовкигаза через свой блок устройства 10и данные о эакайке воды с объектов7 поддержания пластового давления через свой блок устройства 10. В режиме опроса объектов 4-8 объекты 3 находятся в режиме ожидания.В зависимости от обустройства нефтяного месторождения 1 и оснащенияскважин 2 информация о пластовом изабойном давлении, времени работы ирасходе энергии по скважине также может быть передана на пульт 11 черезустройство 10 по запросу. Данная инФормация может поступать при проведении исследований скважин передвижными установками на пульт 11 или. непосредственно на центральный диспетчерский пункт,Дополнительные сведения о каждомобъекте или запросах на проведениеремонтных или исследовательских работах на скважинах формирует диспетчер и при помощи терминала 20 передает их на центральный диспетчерскийпункт, где они заносятся после соответствующей сортировки и обработкив элемент памяти устройства 34, Информация о проведенных геолого-технических мероприятиях (методах воздействия на пласт, капитальных и под.земных ремонтах) на скважинах такжепередаются диспетчером при помощитерминала 20 на центральный диспетчерский пункт,Данные о вновь вводимых скважинахс объектов 9 бурения через устройство 10 по радиоканалу поступают непосредственно на центральный диспетчерский йункт, где эта инФормациязаносится в элемент памяти устройства 34,Таким образом Формируется и регистрируется оперативная информация о функционировании всех объектов технологического цикла бурения, добычи, транспорта, подготовки и сдачи нефти, попутного газа и пластовой води, Кроме этого на центральном диспетчерском пункте накапливается информация геолого-промыслового характера по каждому пласту и каждой эксплуатационнойи нагнетательной скважине и статистический материал по эксплуатации объектов.По предварительной информации контрольных скважин блок 24 осуществляет моделирование работы отдельных участков разрабатываемого месторождения. В результате Функционированияблока 24 формируются оптимальные.условия для отбора жидкости из пласта (забойное данление, пластовое давление и дебит жидкости Ож) по каждой скважине, По данной информации блок 25 с учетом плановых заданий по добыче продукта (нефти) от блока 26 Формирует прогноз добычи жидкости (0 нефти (О) и изменение обводнейности сырья для каждой скважины. Информация с блока 24, блока 25 и блока 26 поступает на задатчик 27,10 15 который вырабатывает для каждой скважины среднесуточный отбор жидкости на месяц (временной интервал оперативного управления) . Данные о режимах скважин с задатчика 27 и данные о плановых заданиях добычи с блока26 поступают, на задатчик 28, которыйформирует данные о времени работыкаждой скважины с общей производительностью за это время, Имея данные О планируемых режимах, система позволяет осуществлять оперативный конт- роль эа выполнением плановых заданий,ВСведения о производительности каждой скважины поступают в режиме запроса от ныбранного пульта 11, Блок 35 29 запускает блок 30 задания опроса, который через коммутатор 31 подключает требуемое направление и запускает Формирователь 32, Формируется сигнал запроса (й ),.который через коммутатор 31 и блок 33 передается на выбранный пульт 11, Сигнал запроса принимается узлом 12 и подается на дешифратор 23, который запускает узел 16. Узел 16 запускает блок 19 в режим передачи данныхр записанных 45 в памяти. Данные блоком 19 через узел12 передаются на центральный диспетчерский пункт. Здесь информация принимается блоком 33 и коммутатором 31.Управление приемом информации осуще ствляется устройством 34, которое запускается н этот режим блоком 29 после подачи на него сигнала с Фор-, мирователя 32. Принимаемая информа ция поступот н вычислительное уст- .55 ройство 34, где она обрабатынается и сортируется. В результате обработки по каждой скважине имеем оперативные сведения; номер скважины; номер группы: дебет по жидкости 0 т/сут; дебет по нефти сц т/сут; содержание воды ЯН т/сут и дебет по газу яг нмэ/сут, Обработанные сведения затем заносятся в память устройства 34, где по каждой скважине хранятся геолого- промысловые данные, полученные при исследовании скважин и предвари,:льно обработанные.В режиме оперативного контроля устройство 34 обесгечивает выдачу информации по каждому отдельному пульту 11, По которому в данный момент производится оценка реальной ситуа. - ции выполнения планоного задания яа блок 36 устройства 34 по команде с блока 29 управления. Блок 36 формирует данные о суммарной производительности по выбранному пульту 11 управления, По окончании формирования блок 36 запускает нторой блок 37 прогноза, который по имеющимся реальным данным вырабатывает прогноз выполнения планового задания для рас- сматриваемой группы объектов в сравнении с выработанными режимами. Кроме этого при прогнозе учитываются данные о воздействии на объект - количество закачанной н пласт воды или другого нагнетательного агента. Данные о количестве закачанной воды поступают с третьего блока 41 регистрации, куда они подаются устройством 34 по команде блока 29 управления, В результате сравнения реальной производительности, режимов и плановых заданий блок 37 вырабатывает ограничения на Функционирование объектов, которые подает на оптимизатор 39 в создавшейся ситуации, Оптимизатор 39 учитывает проведенные ремонтные мероприятия наобъектах, информация о которых поступает с блока 38, куда она заносится при опросе выбранного пульта 11. Оптимизатор 39 вырабатывает уточненный режиМ скважины и подает его на блок 37, который нновь уточняет прогноз по выполнению плано" ного задания. При этом блок 37 вырабатывает рекомендацию по вводу дополнительных скважин на данном участке. Блок 37 запускает задатчик 40, который совместно с блоком 24 и устройством 34 вырабатывает сведения по потребному количеству вновьвводимйх скважин с привязкой к временным координатам и координатам местности. Эта операция осуществляется и отдельно при выработке режимов. Кроме этого оптимизатор 39 вырабатывает рекоменцации по вводу в работу простаивающих скважин. Данная информация поступает н классификатор 46 воздействий, который вырабатывает сведения о необходимых ремонтных;мероприятияхи мероприятиях по интенсификации производительности скважин.При назначении режимов для эксплуатационных скважин Формируются режимы объектов нагнетания агентон (жидкости) в пласт блоком 24 и задатчиком 27 и мероприятия по интенсификации работы объекта (соответствующие организационно-технические и геолого-техническне меропрйятия) формирователем 48 команд, Третий блок 41/регистрации вырабатывает суммарный итог в сравнении с сформированными режимами воздействия на пласт, а блок 39 оптимизирует режимы и вырабатывает условия поддержания этих режимов с учетом рекомендаций Формирователя 48.На основании плановых заданий с блока 26, имеющихся под этот план ресурсов и результатов прогноза производительности скважин с второго блока 37 прогноза, задатчик 43 режима подготовки нефти вырабатывает ре 10 жимы подготовки нефти (давление сепарации, температура обезвоживания иобессоливани, расходы преснойводыи реагента и др.) . Оптимизация режимов осуществляется с учетом информации о количестве получаемой жидкостйот объектов добычи, которая поступает на оптимизатор 44 подготовки нефти с блбка 42, куда данные поступаютот устройства 34. Вырабатываются рекомендации по выполнению плана поподготовке сырья. Кроме этого опти 20 мизатор 44 и блок 42 воздействуют на распределитель потоков 47, который вырабатывает рекомендации по сдаче товарной .продукции соответствующим потребителям продукции.Информация о выработанных рекомендациях с классификатора 46 воздействий, эадатчика 40, оптимизатора 44 подготовки нефти и распределителя 47 поступает на формирователь 45, который Формирует план-график проведения мероприятий на требуемых скважинах, план-граФик ввода дополнительных скважйн, требуете ресурсы на подготовку сырья и целесообразные условия сдачи товарной продукции. Данная инФормация выводится на цифропечать" и заносится в память. Результаты передаются на выбранный пульт 11, где информация принимается терминалом 20 и выводится на печать узлом 21 регистрации, что позволяет 25 30 35 40 держанию необходимого для выполнения плана режима работы объектов и пере- чень мероприятий, которые должны быть проведены на объектах.Аварийная сигнализация напульт 1150 поступает от объектов технологического цикла по мере возникновения.Сигналы принимаются приемником 17 аварийной сигнализации и расшифровываются дешифратором 18. Диспетчер сам устра-.няет аварийную ситуацию и вновь запускает объект в работу, При сложной аварии он посылает соответствующийзапрос на центральный диспетчерскийпункт, который вырабатывает соответ-,ствующие управляющйе воздействия ивыделяет требуемый ресурс для ликвидации аварийного состояния объекта.Таким образом диспетчер пульта 11 60 следит за ходом производства, работо. 65 диспетчеру иметь рекомендации по под способностью объектов и получает соответствующие управляющие воздействия от центральной диспетчерской службы.По окончании отчетного временного отрезка оперативного управления диспетчер через блок 29 воздействует на блок 35, чем обеспечивается запуск устройства 34 в режим Формирования отчетной документации о Функционировании производства по объектам, циклам и в целом. В этом режиме Формируются требуемые месячные отчетные показатели, которые затем передаются в кустовой информационно-вычислительный центр "Отчетные показатели выводятся на цийропечать и доставляются соответствующим пультом технологическим подразделениям и статистическим органам. На пультах 11 прием осуществляется терминалом 20 с последующей распечаткой документов уэлом 21 регистрации.При завершении календарного времени этапа оперативного управления система определяет требуемые режимы по всем объектам технологического цикла на основе анализа информации прошедшего периода эксплуатации и текущего состояния объектов с учетом реальных возмущений, которые возможны в последующем. Реализация этого режима прогноза осуществляется по команде блока 29 блоку 35, который запускает устройство 34. Йачинают Функционировать соответствующие модели, блоки прогнозов, блоки ограничений и формирователи режимов, которые формируют режимы для объектов технологического цикла с учетом возмущений и имеющихся ресурсов, как было описано. выше. Результаты передаются в кустовой информационно-вычислительныйцентр, где осуществляетсяобработка информации, исходя из требований объединения предприятий вцеЛом. Определенные режимы доводятся до соответствующих диспетчерскихслужб через аппаратуру приема-передачи и эти режимы будут являться в дальнейшем управляющими воздействиями на объектыИспользование системы при разработке нефтяных месторождений позволитавтоматизировать процесс выработки управляющих воздействий на технолог - ч еские объекты при полггой обработкегиинформации с учетом реальных возмуэ ещений на производстве. Экономическ йффект будет достигнут за счет сокраищения простоев объектов-скважин, назначения эффективных мероприятий поинтенсификации процессов добычи, выбора рационального режима с учетом .реальных возможностей и сокращениязапасов ресурсов на производство.Сбор и обработка информации будутнепосредственно связаны с .выработ .кой управляющих воздействий, что сократит ее избыточность н затразатраты наобработку данных. Система позволитповысить надежность управления тех-нологическими процессами, так какроль субъективного Фактора будет сведена до минимума и обеспечит внедрение АСУ ТП в целом,ны, четвертый выход - к второму входу первого блока прогноза, пятый выход - к входу Формирователя команди шестой выход - к третьему нходутретьего блока регистрации, третийвыход порогового блока подсоединен- .к первому входу задатчика времени,Формула изобретения а четвертый ныход - к первому входуэадатчика реЖйма"подготовки нефти,Система оперативного управления второй вход задатчика времени под"процессами нефтедобычи, содержашая 10 ключен кпервому выходу задатчикавоздействий и по лформирователь команд, классификатор производительности скти важины, а выстви и последовательно соеди-ход - к второму входу перного блоканенные измерительное уст ойствор л ое устройство, регистрации, первый вход второго блопульт управления, блок передачи дай- ка прогнозаподключен к выхо пеных ко тато вы имму ор, вычислительное уст- ного блока регистрации, второй входы ду перройство и первый блок еги тр й лок регистрации, к второму выходу задатчика проиэвовторой вход ком тато дительности скважины, третий вход - .к первому выходу Формирователя сиг- к выходу третьего блока регистрации,нала эап осар , а третий вход - к пер четвертый вход и первый выход второвому выходу блока задания опроса,"." го блока прогноза пОдсоединены соотвторой выход которого подключен к 2 О нетственно к шестому выходу ичетвер му ду Формирователя сигнала тому входу вычислительного устройстчет ерзапроса, а вход - к первому выходу ва, а пятый вход и второй выход -блока управления, второй выход кото- соответственно к первому выходу ирого подключен к входу блока задания входу оптимизатора производительностипрограммы, трЕтий выход - к первому 25 скважин, третий выход второго блокавходу вычислительногоду тельного устройства,.прогноза подключен к второму входучетвертый выход - к пе вом вход - к первому входу задатчика режима подготовки нефти,порогового блока а вхо - к на, вход к второ- а четвертый выход - к третьему входу;му выходу формирователя сигнала за-. задатчика числа скважин, второй вы"проса, первый выход порогового бло ход которого подсоедйнен к первомука подключен к первоМУ входу задачи- входу Формирователя уставок, второйка производительности скважины, а вход и первый выход которого нодклюгоблквторой выход - к первому входу перво- чены соответственно к седь омуьм вьюка прогноза, соединенного пер- ходу и пятому входу вычислительноговым выходом с вторим входом задатчи- .35 устройства, третий вход Формироватека производительности скважины, вто- ля уставок подсбединен к выходу класрой вход вычислительного устройства , сификатора воздействий, четвертыйподключен к выходу блока задания вход - к выходу распределителя потопрограммы, первый выход - к входу ков нефти, а пятый вход - к первому40второго блока регистрации, второй выходу оптимизатора подготовки фне.выход - к первому входу третьего бло- ти, первый вход которого подключенка регистрации, третий выход - к вхо- к первому восходу четвертого блокаду четвертого блока регистрации, а регистрации, второй вход - к выходучетвертый выход - к первому входузадатчика режима подготовки нефти,эадатчика числа скважин, второй вход а второй выход - к первому входутретьего блока регистрации подключен 45 распределителя потоков","второй" входк второму выходу первого блока про- которого подключен к второму выходу.гноэа, от л и ч а ю ш а я с я тем, четвертого блока регистрации, второйчто, с целью повышения надежностивход оптимизатора производительностисистемы, в нее введены задатчик вре- скважин подключен к выходу Формировамени, второй блок прогноза, оптими теля команд, третий вход - к вызатоходуор производительности скважин, за-:второго блока регистрации а второй/датчик режима подготовки нефти, оп- выход - к входу классификатора возтимизатор подготовки нефти, формиро- . действий.ватель уставок, распределитель потоков нефти и блок моделирования плас Источники информации,та, первые вход и выход которого под- принятые во внимание при экспертизеключены соответственно к йятойу вы=1. Авторское свидетельство СССРходу и третьему входу вычислительйб= " Р 204720, кл, С 06 Р 15/20, 1965.го устройства, вторые вход и выход - "2, Патент СНА Р 3956739,соответственно к перному выходу икл, 340-17, 1975,второму входу задатчика числа сква" 3, Авторское свидетельство СССРжин, третий выход - к третьему входу по заявке Р 2544696, кл, С 06 Г 15/20эадатчика производительности скважи.11.77 (прототип).714403 Тираж 75 Заказ 9290 сноеа СССРтийд. 4/ о ЦНИИПИ Государственного комитет по йелам изобретений и откры3035, Москва, Ж, Раушская наб. ППП Патент, г, Ужгород, ул. Проектная, 4 Составитель Н, Белинковадактор А. Герцен Техред Н.Ковалева Корректор И.Муска
