Способ изготовления папирос, состоящих из мундштука и примыкающего к нему в аксиальном направлении табачного столбика, заключенных в трубчатую оболочку, и устройство для его осуществления

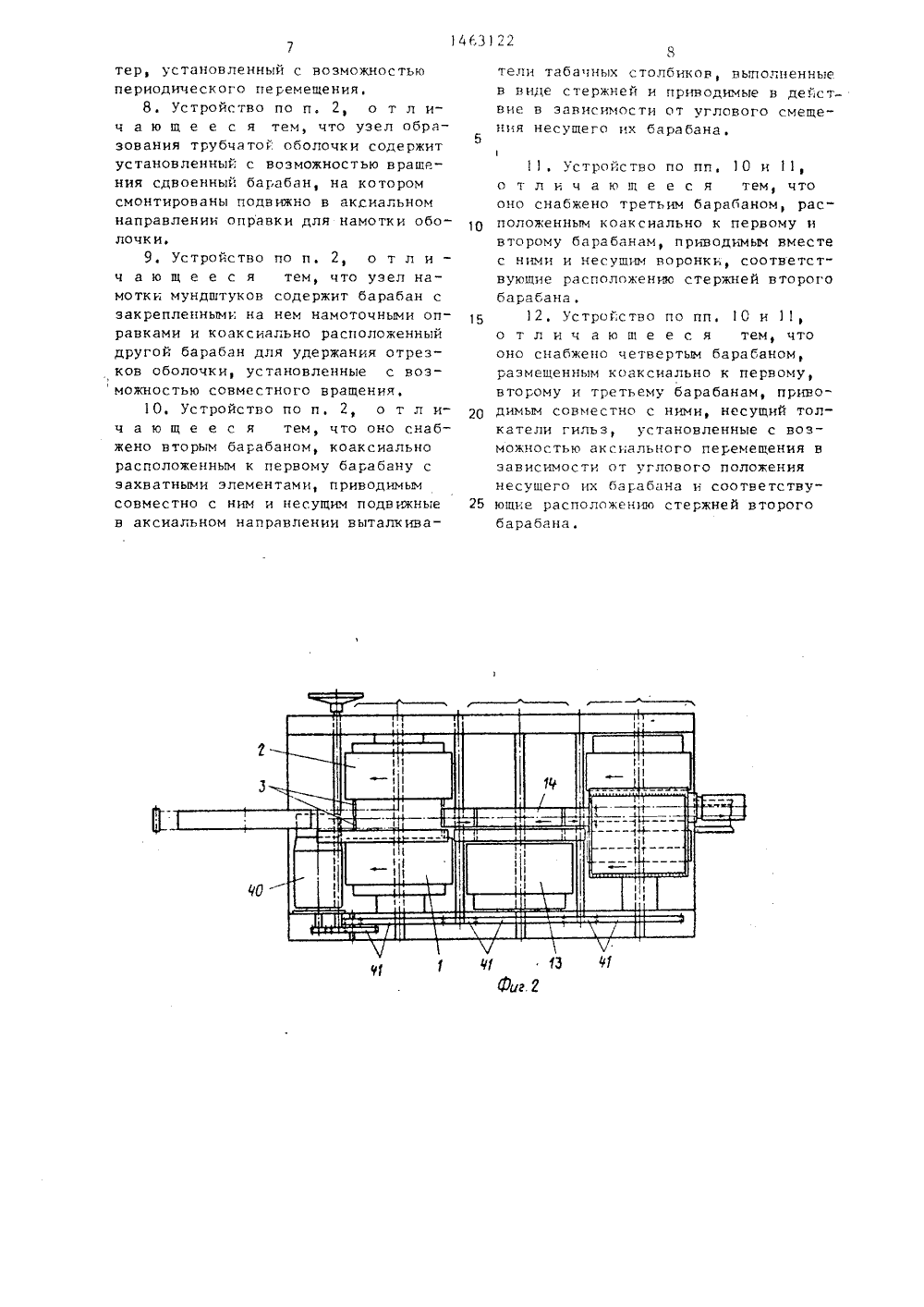

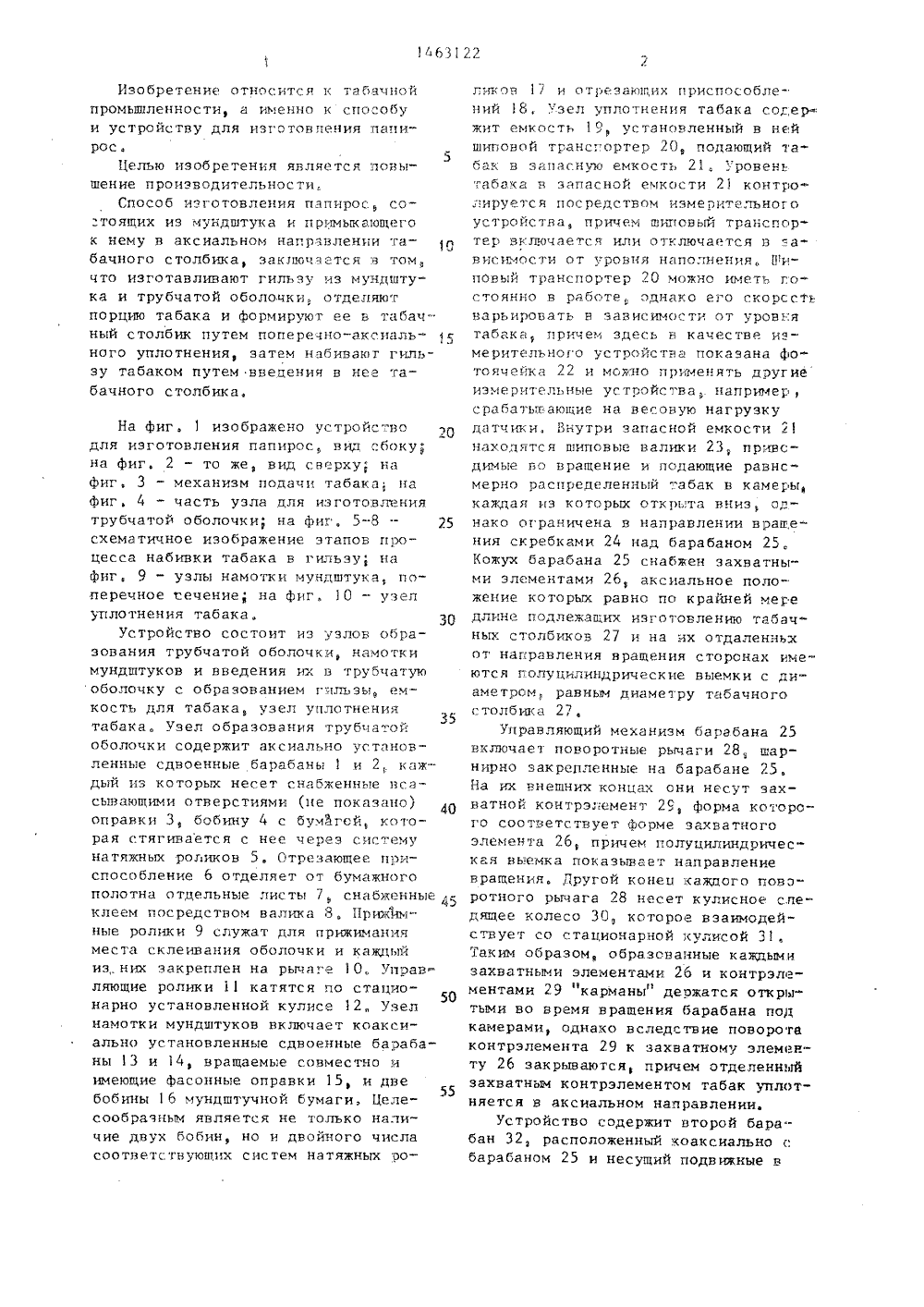

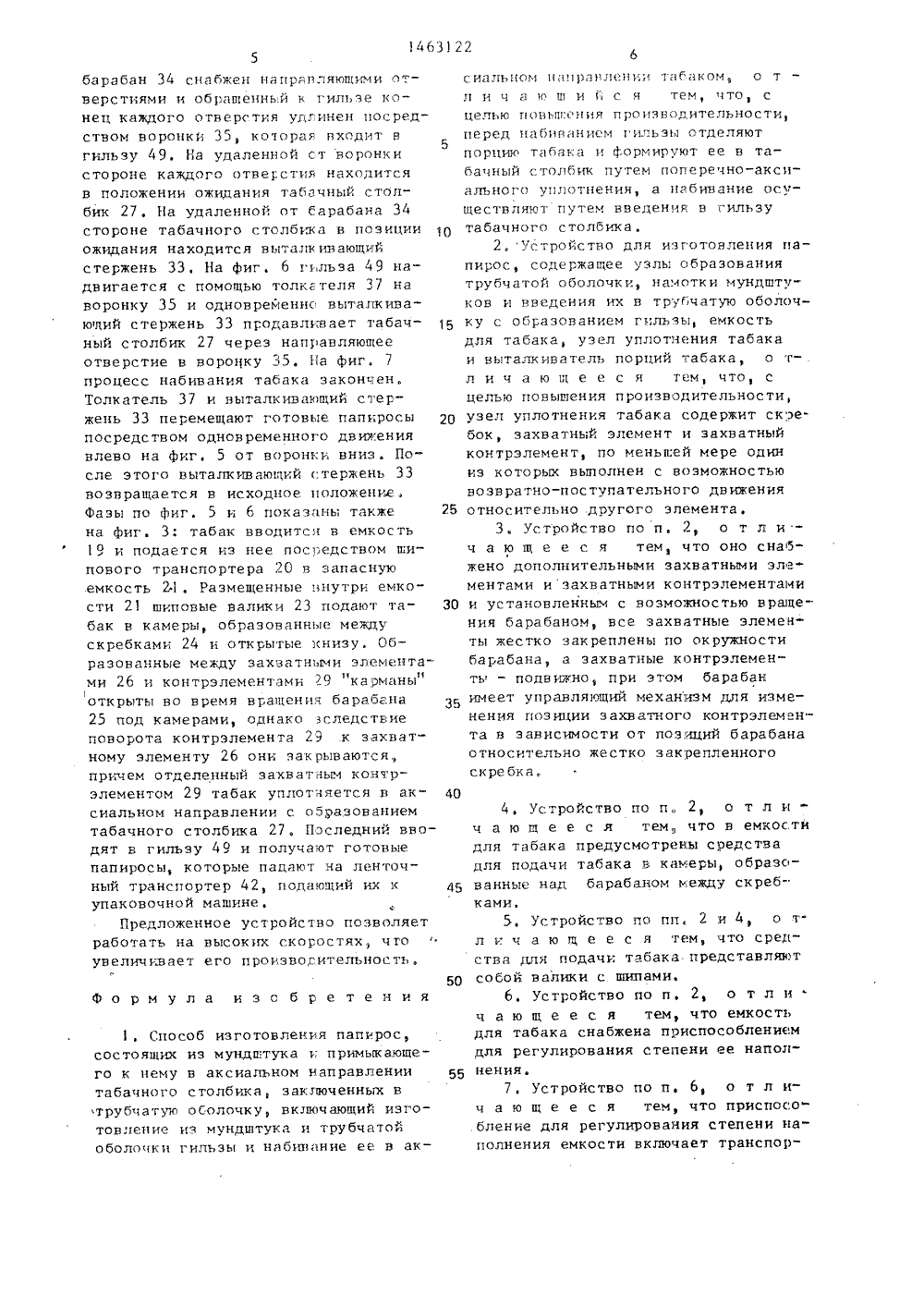

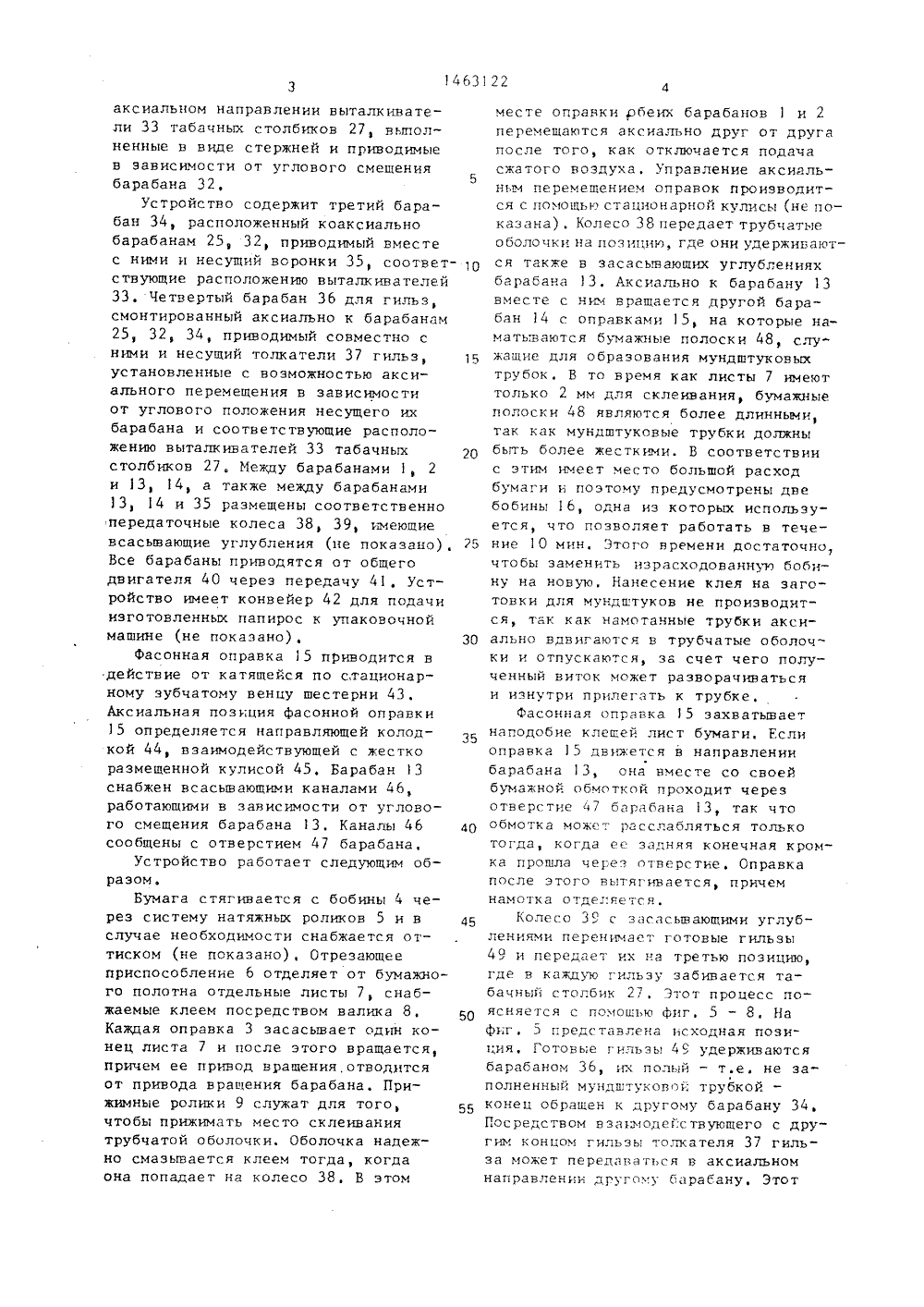

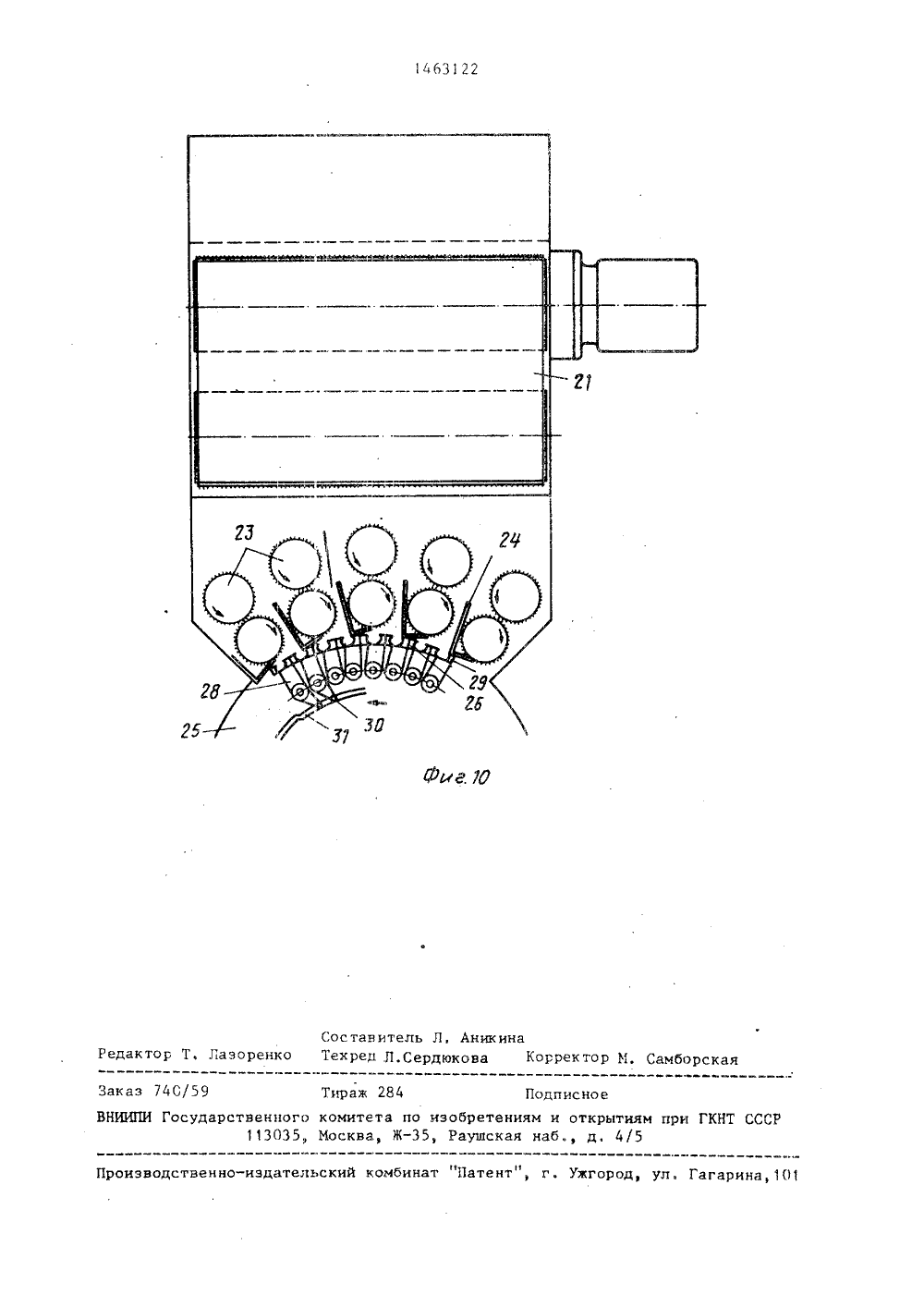

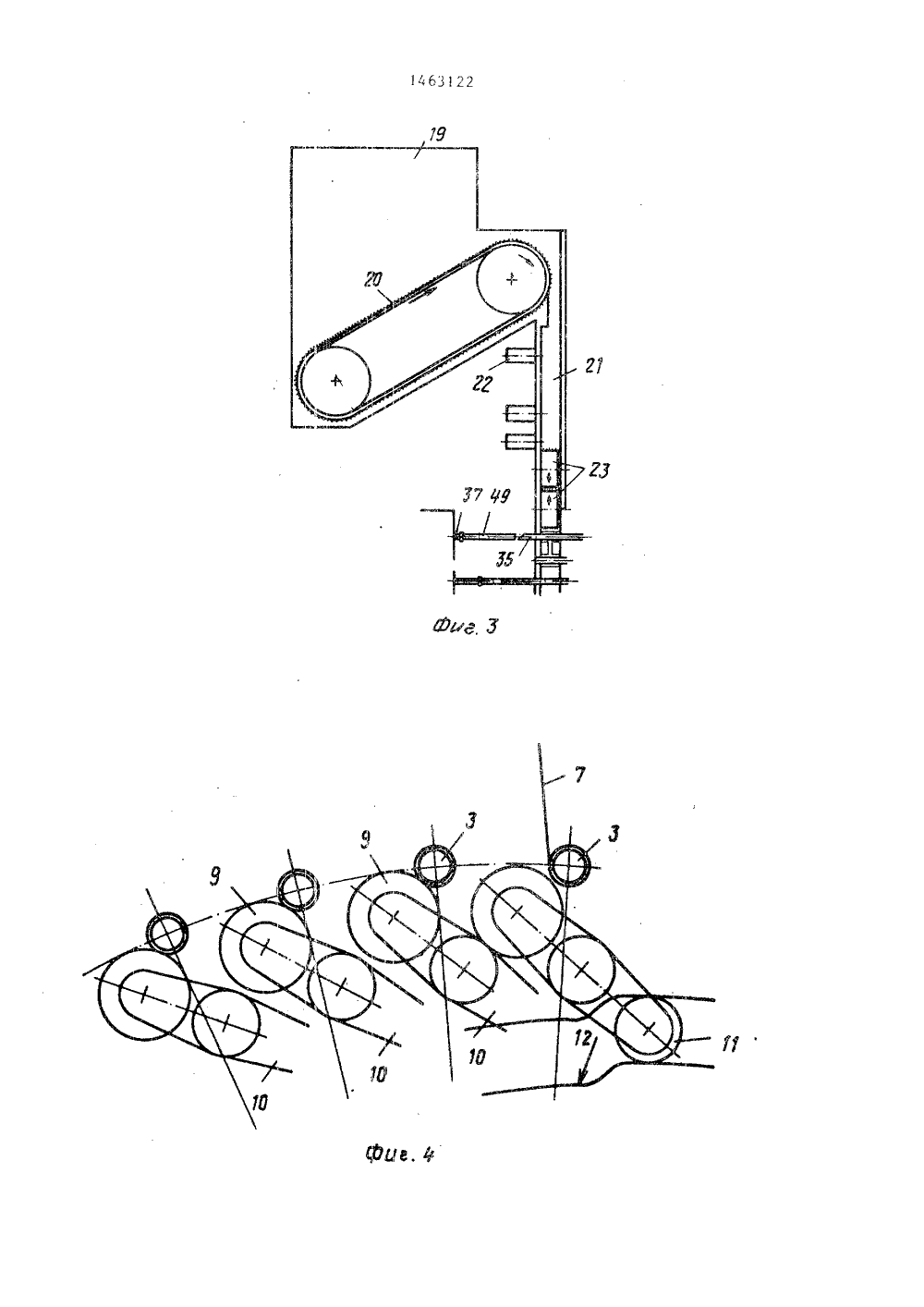

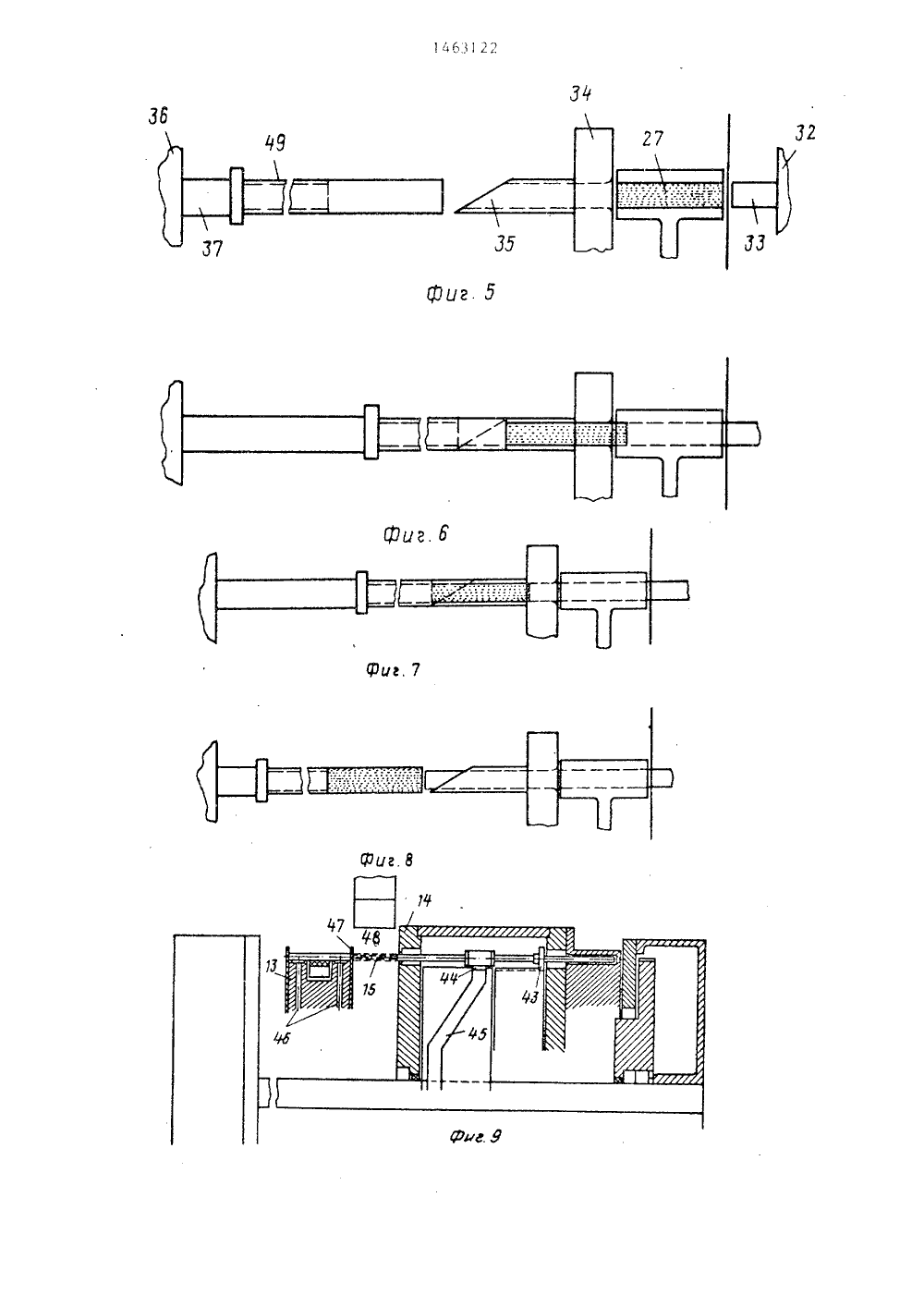

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Е а 1 1)4 А 24 С 5/04 ЕТЕ АТЕН ся из отде ее в ит с для бками лочк опра узел кам па и 23 обр жен ова ахв ими одиконтрыми контрэл ак ов ую фо рм лемента ка емен тами, иму, При пово рман" межд 5 м замыкаетсразом табак направлени им и эахв и отделен- уплотняется с образовакоторый ввоным элемент ный таким о в аксиально нием табачн столбик2 с, иф-лы дят в гиль1 О ил. ОСУДАРСТВЕННЬИ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТНРЫТИРИ ГКНТ СССР(71) Машиненфабрик Альфред ШмермундГмбХ унд Ко (ВЕ)(54) СПОСОБ ИЗГОТОВЛЕНИЯ ПАПИРОССОСТОЯЩИХ ИЗ МУНДЩТУКА И ПРИМЫКАЮЩЕГО К НЕМУ В АКСИАЛЬНОМ НАПРАВЛЕНИИТАБАЧНОГО СТОЛБИКА, ЗАКЛЮЧЕННЫХ ВТРУБЧАТУЮ ОБОЛОЧКУ, И УСТРОЙСТВО ДЛЯЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к табачной промышленности, а именно к способу и устройству для изготовления папирос, Цель изобретения - повышениепроизводительностиСпособ эаключаетчто изготавливают гильзу тука и трубчатой оболочки, порцио табака и формируют ачный столбик, а затем ввов гильзу. Устройство содеренные барабаны 1, 2 с оправ образования трубчатой обоарабаны 13, 14 с фасонными и для намотки мундштуков и отнения табака, содержащий емкость с шиповыми валика- скребками, между которыми ны камеры. Б.зрабан 25 снабатными элементами и подвижИзобретение относится к табачнойпромышленности а именно к спо обуи устройству для иэт отов пения папирос.Целью изобретения является повышение производительнос ти.,Способ изготовления папирос, сотоящих из мундштука и примыкающегок нему в аксиальном направлении табачного столбика, заключается в том,что изготавливают гильзу из мундштука и трубчатой оболочки. отделяютпорцию табака и Формируют ее в табачный столбик путем попе рея но-акс иального уплотнения, затем набивают гильзу табаком путем введения в нее табачного столбика,На фиг, 1 изображено устройство для изготовления папирос, вид сбоку," на фиг. 2 - то же, вид сверху;. на фиг, 3 - механизм подачи табака; на Фиг, 4 - часть узла цля изготовления трубчатой оболочки; на фиг. 5-8 - 25 схематичное изображение этапов процесса набивки табака в гильзу, на Фиг, 9 - узлы намотки мундштука, поперечное сечение на Фиг 10 - узел уплотнения табака, ЗОУстройство состоит из узлов образования трубчатой оболочки, намотки мундштуков и введения их в трубчатую оболочку с образованием гильзы, емкость для табака, узел уплотнения35 табака. Узел образования трубчатой оболочки содержит аксиально установленные сдвоенные барабаны 1 и 2 каждый иэ которых несет снабженнье всасывающими отверстиями (ие показано) оправки 3, бобину 4 с бумагой кото - рая стягивается с нее через сиг",ему натяжных роликов 5, Отрезающее приспособление б отделяет от бумажного полотна отдельные листы 7, снабженные,.- ч клеем посредством валика 8, Прижимные ролики 9 служат для прижимания места склеивания оболочки и каждый из,.них закреплен на рычаге 1 О. Управ" ляющие ролики 11 катятся по стационарно установленной кулисе 12 Узел намотки мундштуков включает коаксиально установленные сдвоенные барабаны 13 и 14, вращаемые совместно и имеющие Фасонные оправки 15, и две55 бобины 16 мундштучной бумаги, Целесообразным является не только наличие двух бобин, но и двойного числа соответствующих систем натяжных рогиков 17 и отрезающих приспособлений 8, Узел уплотнения табака содер-: жит емкость 19, установленный в ней шиловой транспортер 20, подающий табак в запасную емкость 21, Уровень табака в запасной емкости 21 контролируется посредством измерительногоустройства, причем шиповый транспсртер включается или отключается в зависимости от уровня наполнения, П 1 иповый транспортер 20 можно иметь гостоянно в работе, однако его скорсстьварьировать в зависимости от уровнятабака, причем здесь в качестве иэ -мерительного устройства показана Фотоячейка 22 и можно применять другиеизмеритель ные устройства., например,срабатывающие на весовую нагрузкудатчики. Внутри запасной емкостинаходятся шиловые валики 23, приводимые во вращение и подающие равнсмерно распределенныи ".абак в камерыкаждая из которых открыта вниз од -нако ограничена в направлении вращения скребками 24 над барабаном 25,Кожух барабана 25 снабжен захватными элементами 26, аксиальное положение которых равно по крайней мередлине годлежащих изготовлению табач"ных столбиков 27 и на их отдаленньхот направления вращения сторонах имеются полуцилиндрические выемки с диаметром равным диаметру табачногостолбика 27,Управляющий механизм барабана 25включает поворотные рычаги 28, шарнирно закрепленные на барабане 25,На их внешних концах они несут захватной контрэ:.емент 29, Форма которого соответствует Форме захватногоэлемента 26, причем полуцилиндрическая вьемка показывает направлениевращения. Другой конец каждого поворотного рычага 28 несет кулисное с,педящее колесо 30, которое взаимодейсгвует со стациочарной кулисой 3,Таким образом, образованные каждымизахватными элементами 26 и контрзлементами 29 "карманы" держатся открытыми во время вращения барабана подкамерами, однако вследствие поворотаконтрэлемента 29 к захватному элемер=ту 26 закрываются, причем отделенныйзахватным контрэлементом табак уплотняется в аксиальном направлении.Устройство содержит второй барабан 32, расположенный коаксиально сбарабаном 25 и несущий подвижные в20 35 50 аксиальном направлении выталкиватели 33 табачных столбиков 27, выполненные в виде стержней и приводимыев зависимости от углового смещениябарабана 32,Устройство содержит третий барабан 34, расположенный коаксиальнобарабанам 25, 32, приводимый вместес ними и несущий воронки 35, соответ Оствующие расположению выталкивателей33. Четвертый барабан 36 для гильзсмонтированный аксиалъно к барабанам25, 32, 34, приводимый совместно сними и несущий толкатели 37 гильз, 5установленные с воэможностью аксиального перемещения в зависимостиот углового положения несущего ихбарабана и соответствующие расположению выталкивателей 33 табачныхстолбиков 27, Между барабанами 1, 2и 13, 14, а также между барабанами13, 14 и 35 размещены соответственнопередаточные колеса 38, 39, имеющиевсасывающие углубления (не показано), 25Все барабаны приводятся от общегодвигателя 40 через передачу 41, Устройство имеет конвейер 42 для подачиизготовленных папирос к упаковочноймашине (не показано), 30Фасонная оправка 15 приводится вдействие от катящейся по стационарному зубчатому венцу шестерни 43.Аксиальная позиция фасонной оправки15 определяется направляющей колодкой 44, взаимодействующей с жесткоразмещенной кулисой 45, Барабан 13снабжен всасывающими каналами 46,работающими в зависимости от углового смещения барабана 13, Каналы 46сообщены с отверстием 47 барабанаУстройство работает следующим образом.Бумага стягивается с бобины 4 через систему натяжных роликов 5 и в 45случае необходимости снабжается оттиском (не показано), Отрезающееприспособление 6 отделяет от бумажного полотна отдельные листы 7, снабжаемые клеем посредством валика 8Каждая оправка 3 засасывает один конец листа 7 и после этого вращается,причем ее привод вращения, отводитсяот привода вращения барабана, Прижимные ролики 9 служат для того,55чтобы прижимать место склеиваниятрубчатой оболочки. Оболочка надежно смазывается клеем тогда, когдаона попадает на колесо 38В этом месте оправки, обеих барабанов 1 и 2 перемещаются аксиально друг от друга после того, как отключается подача сжатого воздуха. Управление аксиальным перемещением оправок производится с помощью стационарной кулисы (не показана), Колесо 38 передает трубчатые оболочки на позицию, где они удерживаются также в засасывающих углублениях барабана 13. Аксиально к барабану 13 вместе с ним вращается другой барабан 14 с оправками 15, на которые наматываются бумажные полоски 48, с:тужащие для образования мундштуковых трубок. В то время как листы 7 имеют только 2 мм для склеивания, бумажные полоски 48 являются более длинными, так как мундштуковые трубки должны быть более жесткими. В соответствии с этим имеет место большой расход бумаги и поэтому предусмотрены две бобины 16, одна из которых используется, что позволяет работать в течение 10 мин, Этого времени достаточно, чтобы заменить израсходованную бобину на новую. Нанесение клея на заготовки для мундштуков не производится, так как намотанные трубки аксиально вдвигаются в трубчатые оболочки и отпускаются, эа счет чего полученный виток может разворачиваться и изнутри прилегать к трубке,Фасонная оправка 5 захватывает наподобие клешей лист бумаги, Если оправка 15 движется в направлении барабана 13, она вместе со своей бумажной обмоткой проходит через отверстие 47 барабана 13, так что обмотка может расслабляться толькотогда, когда ее задняя конечная кромка прошла через отверстие. Оправка после этого вытягивается, причем намотка отделяется.Колесо 39 с засасывающими углублениями перенимает готовые гильзы 49 и передает их на третью позицию где в каждую гильзу забивается табачный столбик 27, Этот процесс поясняется с помощью фиг. 5 - 8, На фиг, 5 гредставгена исходная позиция, Готовые гильзы 49 удерживаются барабаном 36, их полый - т.е, не заполненный мундштуковой трубкой конец обращен к другому барабану 34, Посредством взаимодействующего с другим концом гильзы толкателя 37 гильза может передагаться в аксиальном направлении другому барабану, Этотбарабан 34 снабжен направляющими от -верстиями и обращенный к гильзе конец каждого отверстия удлинен посредством воронки 35, которая входит вгильзу 49. На удаленной ст воронкистороне каждого отверстия находитсяв положении ожидания табачный столбик 27. На удаленной от барабана 34стороне табачного столбика в позицииожидания находится выталкивающийстержень 33. На фиг. 6 гильза 49 надвигается с помощью толкя теля 37 наворонку 35 и одновременнс выталкивающий стержень 33 продавливает табачный столбик 27 через направляющееотверстие в воронку 35. На фиг.процесс набивания табака закончен,Толкатель 37 и выталкивающий стержень 33 перемещают готовые папиросыпосредством одновременного движениявлево на фиг, 5 от воронки вниз. После этого выталкивающий стержень 33возвращается в исходное иоложениа .Фазы по фиг. 5 и 6 показаны такжена фиг. 3: табак вводится в емкость19 и подается из нее посредством шипового транспортера 20 в запасную,емкость 21. Размещенные внутри емкости 21 шииовые валики 23 подают табак в камеры, образованные междускребками 24 и открытые книзу. Об -раэованные между захватными элементами 26 и контрэлементами 29 "карманы"открыты во время вращения барабана25 под камерами, однако следствиеповорота контрэлемента 29 к захват"ному элементу 26 они закрываютсяпричем отделенный захватным коня рэлементом 29 табак уплотняется в аксиальном направлении с образованиемтабачного столбика 27, Последний вводят в гильзу 49 и получают готовыепапиросы, которые падают на ленточный транспортер 42, подающий их купаковочной машине,Предложенное устройство позволяетработать на высоких скоростях, чтоувеличызает его производительность,Формула изо бре тения1, Способ изготовления папирос, состоящих из мундштука и примыкающего к нему в аксиальном направлении табачного столбика, эаключенных в :трубчатую оболочку, включающий изготовление из мундштука и трубчатой оболочки гильзы и набивание ее в ак -сиальном направлении табаком, о т лич аюшиев с я тем,что,с целью повышения производительности, перед набиванием гильзы отделяют порцию табака и формируют ее в табачный столбик путем поперечно-аксиального уплотнения, а набивание осуществляют путем введения в гильзу табачного столбика.2,Устройство для изготовления папирос, содержащее узлы образования трубчатой оболочки, намотки мундшт - ков и введения их в трубчатую оболочку с образованием гильзы, емкость для табака, узел уплотнения табака и выталкиватель порций табака, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности, узел уплотнения табака содержит ск эебок, захватный элемент и захватный контрэлемент, по меньшей мере один иэ которых выполнен с возможностью возвратно-поступательного движения относительно другого элемента,3. Устройство по п, 2, о т л и ч а ю щ е е с я тем, что оно снабжено дополнительными захватными эле 4, Устройство по п 2, о т л и "ч а ю щ е е с я тем, что в емкостйдля табака предусмотрены средствадля подачи табака в камеры, образованные над барабаном между скребками,Устройство по пп, 2 и 4, о тл и ч а ю щ е е с я тем, что средства для подачи табака представляютсобои валики с шипами.6. Устройство по п, 2, о т л ич а ю щ е е с я тем, что емкостьдля табака снабжена приспособлениемдля регулирования степени ее наполнения,7, Устройство по п, 6, о т л ич а ю щ е е с я тем, что приспособление для регулирования степени на"полнения емкости включает транспор 40 5 О 55 ментами изахватными контрэлементамии установленным с возможностью вращения барабаном, все захватные элементы жестко закреплены по окружностибарабана, а захватные контрэлементь - подвижно, при этом барабанимеет управляющий механизм для изменения позиции захватного контрэлемента в зависимости от позиций барабанаотносительно жестко закрепленногоскребка.10 15 25 тер, установленный с возможностьюпериодического перемещения,8. Устройство по п, 2, о т л ич а ю щ е е с я тем, что узел образования трубчатой оболочки содержитустановленныи с возможностью вращения сдвоенный барабан, на которомсмонтированы подвижно в аксиальномнаправлении оправки для намотки оболочкии.9. Устройство по п2, о т л ич а ю щ е е с я тем, что узел намотки мундштуков содержит барабан сзакрепленными на нем намоточными оправками и коаксиагьно расположенныйдругой барабан для удержания отрезков оболочки, установленные с возможностью совместного вращения,10. Устройство по п, 2, о т л ич а ю щ е е с я тем, что оно снабжено вторым барабаном, коаксиальнорасположенным к первому барабану сзахватными элементами, приводимымсовместно с ним и несущим подвижныев аксиальном направлении выталкиватели таба ных столбиков, выполненные.в виде стержней и приводимые в действие в зависимости от углового смещения несущего их барабана,111, Устройство по пп, 10 и 11 отличающееся тем, что оно снабжено третьим барабаном, расположенным коаксиально к первому и второму барабанам, приводимым вместе с ними и несущим воронки, соответствующие расположению стержней второго барабана.12, Устройство по пп, 10 и 11, о т л и ч а ю ш е е с я тем, что оно снабжено четвертым барабаном, размещенным коаксиально к первому, второму и третьему барабанам, приводимым совместно с ними, несущий толкатели гильз, установленные с возможностью аксиального перемещения в зависимости от углового положения несущего их барабана и соответствующие расположению стержней второго барабана.14631 22 Составитель Л, Техред Л.сердю на акто Лаэоренко ректор М, Самборска в 40 59 ираж 28 ака писное ВНИИПИ оиэводственно-иэдательский комбинат "Патент", г. Ужгород Гагарина,101 осударственного комитета по 113035 Москва, Жэобретениям и открытиям при ГКНТ СССР Раушская наб д. 4/5
