Траверса опоры линии электропередачи ее варианты

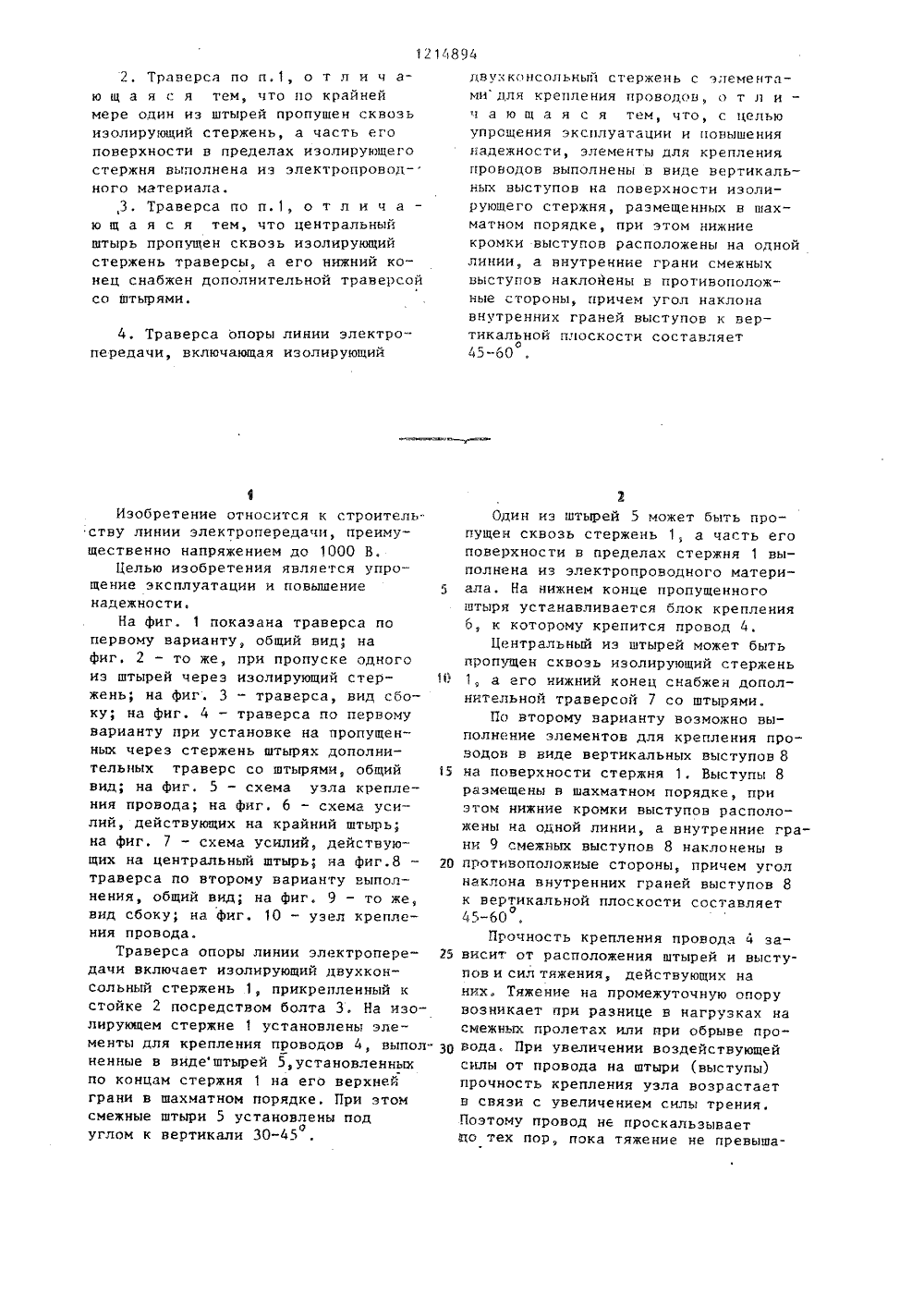

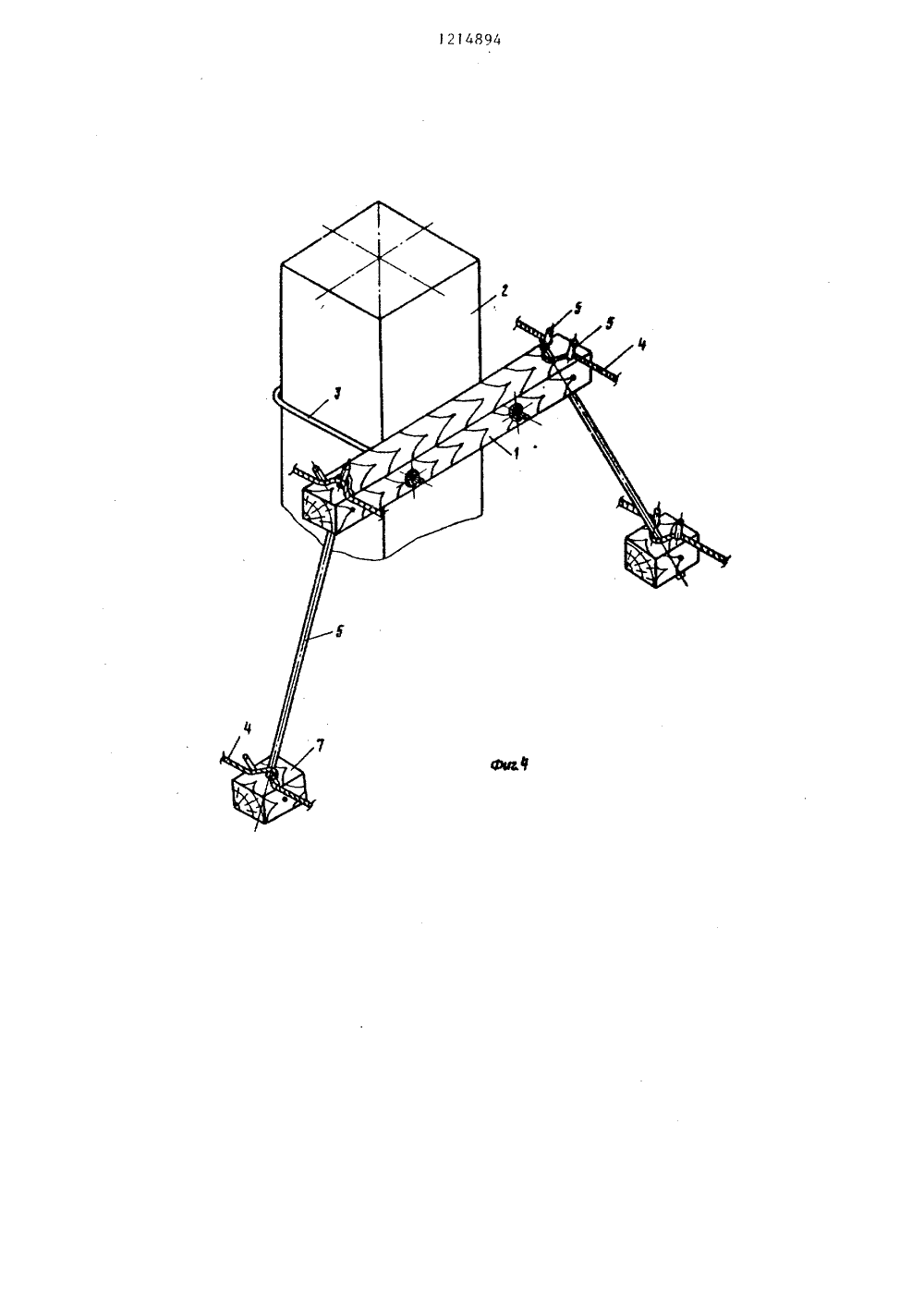

тон асилефд .80214 4 Ас 04 Е 04 Н 20 САНИЕ ИЗОБРЕТЕНИЯ СТВУ К АВТОРСКОМУ СВИД ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ 9(56) Патент США Яф 2425265,кл. 174-45, опублик. 1947.Патент США У 2445009,кл. 174-45, опублик. 1948.(54) ТРАВЕРСА ОПОРЫ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ (ЕЕ ВАРИАНТЫ) (57) 1. Траверса опоры линии электропередачи, включающая изолирующий двухконсольный стержень с элементами для крепления проводов, о т л ич а ю щ а я с я тем, что, с целью упрощения эксплуатации и повышения надежности, элементы для крепления проводов выполнены в виде штырей, установленных по концам изолирующего стержня на его верхней грани в шахматном порядке, при этом смежные штыри установлены с наклоном в противоположные стороны под углом к1214894 2. Траверса по и.1, о т л и ч аю щ а я с я тем, что по крайней мере один из штырей пропущен сквозь изолирующий стержень, а часть его поверхности в пределах изолирующего стержня выполнена из электропровод- ного материала.,3. Траверса по п.1 о т л и ч а ю щ а я с я тем, что центральный штырь пропущен сквозь изолирующий стержень траверсы, а его нижний конец снабжен дополнительной траверсой со штырями. 4. Траверса опоры линии электропередачи, включающая изолирующий Изобретение относится к строительству линии электропередачи, преимущественно напряжением до 1000 В,Целью изобретения является упрощение эксплуатации и повышение надежности.На фиг, 1 показана траверса по первому варианту, общий нид; на фиг. 2 - то же, при пропуске одного из штырей через изолирующий стержень; на фиг. 3 - траверса, вид сбоку; на фиг. 4 - траверса по первому варианту при установке на пропущенных через стержень штырях дополнительных траверс со штырями, общий вид; на фиг. 5 - схема узла крепления провода; на фиг. 6 - схема усилий, действующих на крайний штырь; на фиг.- схема усилий, действующих на центральный штырь; на фиг.8 траверса по второму варианту выполнения, общий вид; на фиг. 9 - то же, вид сбоку; на фиг. 10 - узел крепления провода.Траверса опоры линии электропередачи включает изолирующий двухконсольный стержень 1, прикрепленный к стойке 2 посредством болта 3, На изолирующем стержне 1 установлены элементы для крепления проводов 4, выпол- зо ненные в видештырей 5,установленныхпо концам стержня 1 на его верхнейграни в шахматном порядке. При этомсмежные штыри 5 установлены подуглом к вертикали 30-45 дву: консольный стержень с элементами для крепления проводов, о т л иа ю щ а я с я тем, что, с целью упрощения эксплуатации и повышения надежности, элементы для крепления проводов выполнены в виде вертикальных ныступов на поверхности изолируюшего стержня, размещенных н шахматном порядке, при этом нижние кромки выступов расположены на одной линии, а внутренние грани смежных выступов наклойены н противоположные стороны, причем угол наклона внутренних граней выступов к вертикальнои плоскости составляето45-60 2Один из штырей 5 может быть пропущен сквозь стержень 1, а часть его поверхности в пределах стержня 1 выполнена из электропроводного материала. На нижнем конце пропущенного штыря устанавливается блок крепления 6, к которому крепится проводЦентральный из штырей может быть пропущен сквозь изолирующий стержень 1, а его нижний конец снабжен дополнительной траверсой 7 со штырями.По второму варианту возможно выполнение элементов для крепления проводов н виде вертикальных выступон 8 на поверхности стержня 1. Выступы 8 размещены в шахматном порядке, при этом нижние кромки выступов расположены на одной линии, а внутренние грани 9 смежных выступов 8 наклонены н противоположные стороны, причем угол наклона внутренних граней выступов 8 к вертикальной плоскости составляет 4 с 60Прочность крепления провода 4 зависит от расположения штырей и выступов и сил тяжения, действующих на них. Тяжение на промежуточную опору возникает нри разнице н нагрузках на смежных пролетах или при обрыве провода, При увеличении воздействующей силы от провода на штыри (выступы) прочность крепления узла возрастает н связи с увеличением силы трения. Поэтому провод не проскальзывает По тех пор, пока тяжение не превышадиаметр провода;диаметр штыря;модуль упругости; сечение провода; ет некоторого предела, Это происходит потому, что прочность креплениязависит от ряда факторов. Для наглядности рассмотрим схемы, представленные вна фиг. 5,6, 7.Как видно иэ указанных схем, внормальном положении все силы уравновешены,Т, - сила тяжения;Р - равнодействующая сила оттяжения, воздействующая наугловые (крайние) штыри;Р - равнодействующая сила отгтяжения, воздействующая нацентральный штырь;к, - сила реакции, уравновешивающая силу РК - сила реакции уравновешиваю.г9щая силу Р,При обрыве провода, как крайнийслучай, тяжение оказывается односторонним, и оно вызывает перемещениепровода. Однако это не всегда происходит, так как перемещению проводачерез траверсу препятствует ряд сил:это, прежде всего, сила трения 11которая складывается иэ сил трений,возникающих на трех штырях 11 , Бки 113 коэффициент трения междуматериалом штыря и провода;коэффициент, учитывающийзаклинивание провода из-занаклона штырей;равнодействующая сила оттяжения, воздействующая наштырь. Аналогично определяются силы трения Бк и Ик. Общая сила трения вклю 2чает также силу трения, возникающую на поверхности траверсы М , т.е.тф+ тКт к, кт Кроме того, перемещению проводапрепятствует сопротивление изгибупровода 11 , которое определяетсяпо формуле- коэффициент, учитывающий технологию изготовления провода, конструкцию (количество проволочек в проводе и материал), определяется экспериментально и изменяется в пределах- 100-1000.Таким образом, перемещению провода при обрыве препятствуют силы трения и силы сопротивления изгибу.10 Как показали эксперименты, силакрепления провода достаточно высокая,чтобы удержать провод неподвижным натраверсе даже в аварийном режиме.Кроме того, экспериментально устайовлено, что силу крепления проводаможно регулировать изменением углат.е. угла охвата проводом штыря.Изменяя угол у , можно ограничитьсилу крепления провода до такойвеличины, которая сохранила бы стойку опоры от поломки и падения. Необходимьп угол может быть ориентировочно определен по формуле где Т и Т - тяжения смежных пролегтов;и - число штырей;1 - коэффициент трения. При монтаже по первому вариантувыполнения провод прокладывают потраверсе, что благоприятно для него,так как перемещение по изолированнойповерхности не причиняет проводу повреждения. Затем провод укладываютвдоль парных штырей со стороны краятраверсы. Закрепление заканчиваетсязаведением провода за центральныйштырь с помощью рычага. Зксплуатацияустройства не требует трудозатрат приобычных климатических условиях, Ваварийном режиме при поломке штырейони легко заменяются. В случае,если траверса изготовлена иэ материала ограниченной прочности и по этойпричине происходит откол ее крайних 50частей, необходимо штыри, расположен.ные по краю траверсы, попарно скрепить скобой. При втором варианте выполненияпровод 4 укладывается между выступа ми 8, т.е. между гранями выступов,имеющими наклон к вертикальной плоскости. При этом прочность крепления провода регулируется прокладкамиразличной толщины, укладываемыми нанаклонных гранях выступов. Наборпрокладок определяет угол поворота провода за счет толщины ширины прокладок и их количества,Выступы могут быть вырезаны эа одно целое с траверсой или прикреплены к ее поверхности различными способами: с помощьв гвоздей, шурупов, клея и т,п.1214894 Составитель М. КорчакТехред М.Гергель Корректор Е. Сирохман Редактор М. Бандура Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Заказ 867/45 Тираж 729 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб.,д, 4/5
